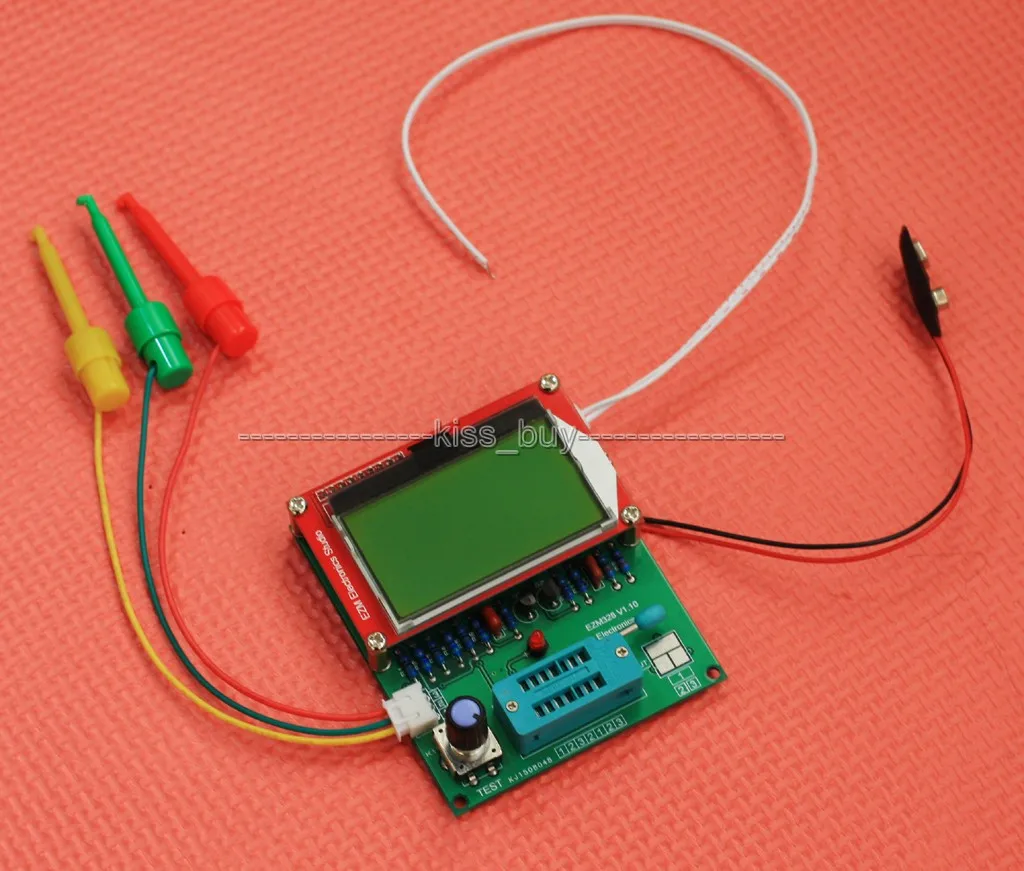

2016 версия Наборы для творчества EZM328 цифровой комбинированный тестер

Описание:

• Особенности:

  DIY kit, нужно припаять его самостоятельно!

  Если нужноПолная версияВы можете в магазине

  • Http:/store/product/2016-version-Mega328-Digital-Combo-Component-transistor-tester-ESR-frequency-LCR-Diode-Capacitor-meter-PWM-squarer/2132223_32643069134.html


  Добавить функцию:

  Поворотный переключатель кодирования

  Вращающееся меню

  Интерфейс счетчика частоты

  Точный справочный источник.


  I. Обзор


  1 с помощью версии 2016 новейшего программного обеспечения V1.12K, с помощью чипа M328, больше функций, в дополнение к основным функциям, а также расширениям.


  2 микроконтроллера используют внешний кристалл 8 МГц, точность измерений лучше.


  3. Влияет на точность соответствующего сопротивления с использованием тысячи металлических пленочных резисторов, а остальные один процент также используются Металлические пленочные резисторы.

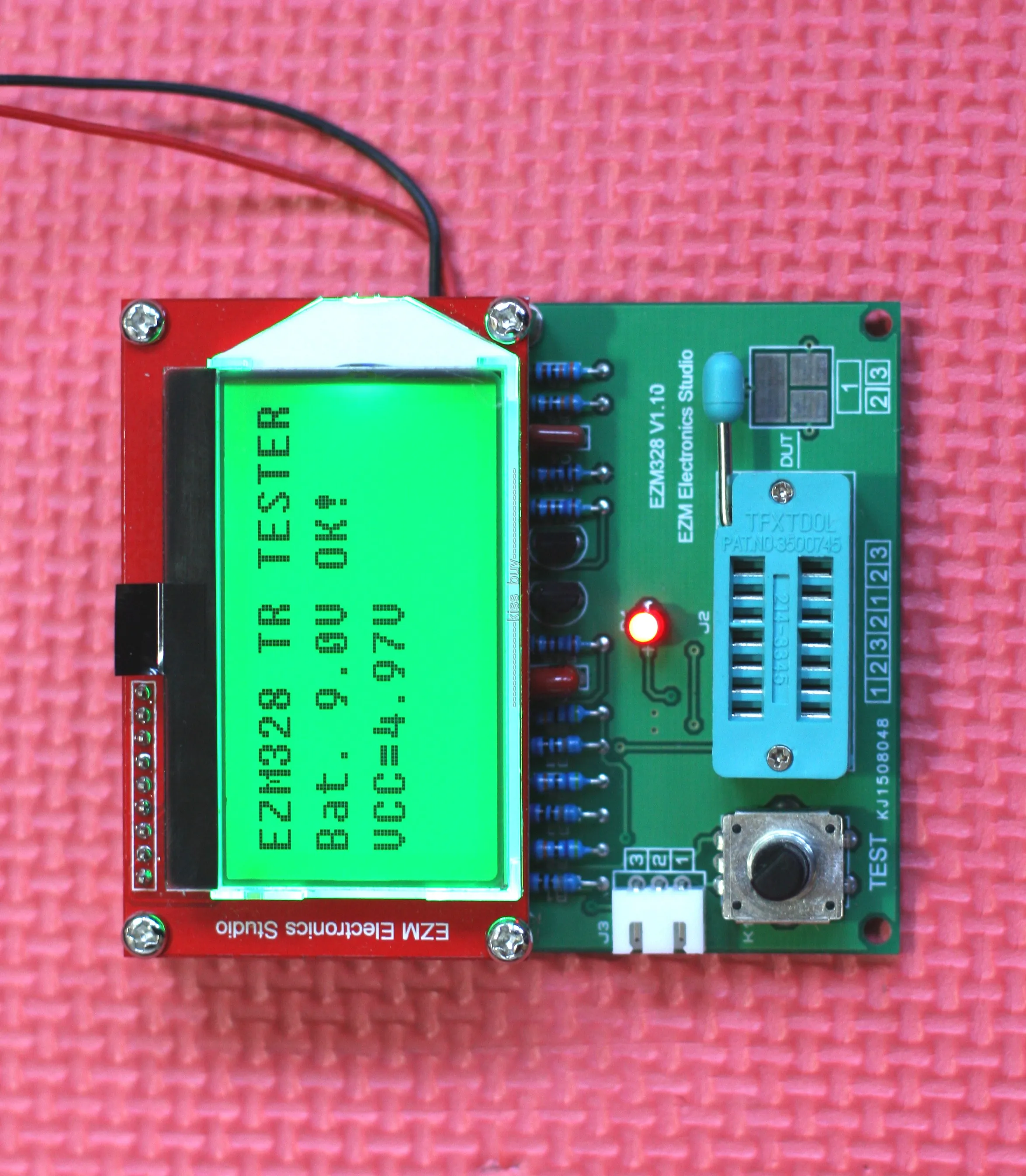

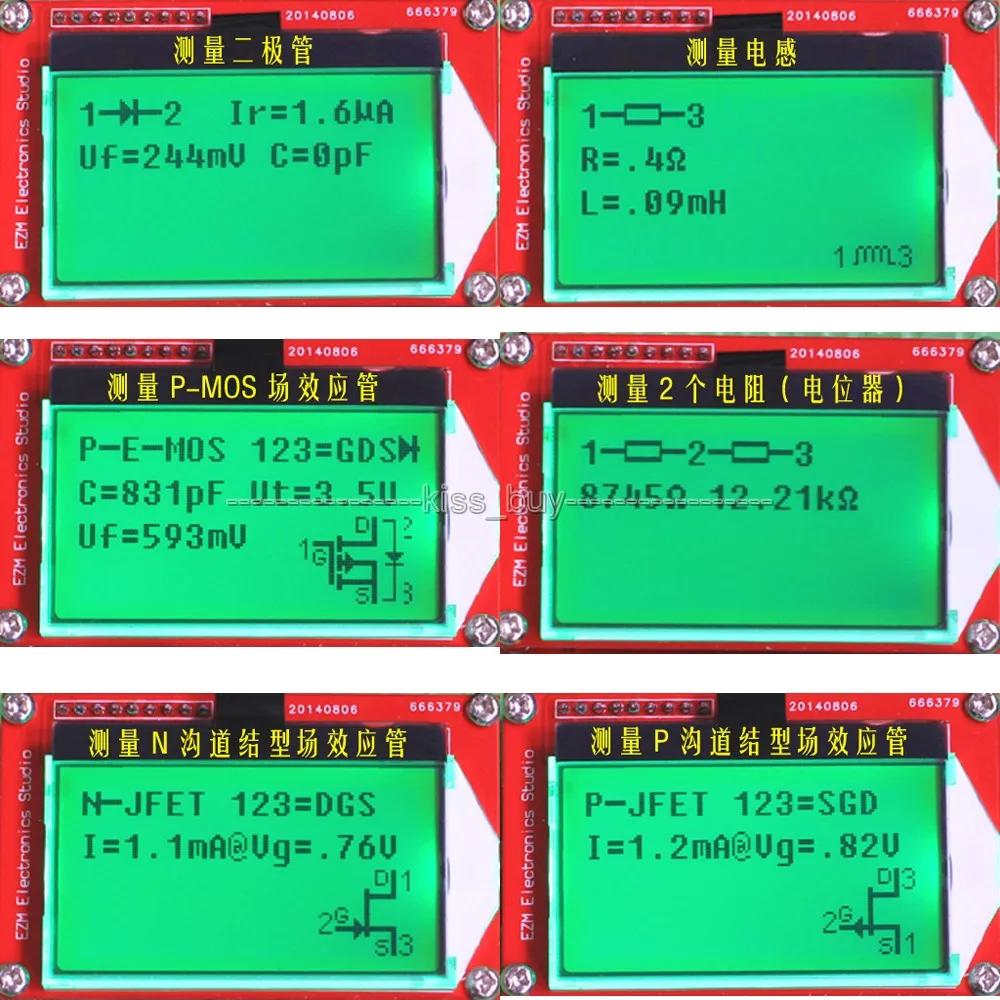

  4. ЖК-дисплей с 12864 ЖК-экраном, который может отображать Измеренные данные и графику.


  5 основных чипов dual in-line и с гнездом, идеально подходит для любителей электроники обновить или заменить чип.


  6 использует 9V ламинированный аккумулятор.


  7 все компоненты сделаны? Высококачественная натуральная кожа. ЖК-экран для низкомощного экрана с подсветкой, ток подсветки около 2 мА, так что после загрузки время имеет подсветку для легкого использования в темноте.


  8 Размеры: 72 (Ш) X 85 (высота) X22 (глубина) мм.


  9 Вес: около 100 граммов.


  Рабочий ток: напряжение 9 В, Стабильный Рабочий ток около 20 мА.



  A, основная функция

  1 одна кнопка работы, автоматическое выключение.

  2. Ток выключения составляет всего около 20 на.

  3. Принять 8MH кристалл.

  4 может автоматически обнаруживать NPN, PNP биполярные транзисторы, N-channel и P-channel MOS FET, JFET, диоды, двойной диод, тиристорный маломощный однонаправленный и двунаправленный Тиристор.

  5 Автоматический идентификационный штифт расположение компонентов.

  Коэффициент усиления тока и основа 6 измерительный биполярный транзистор-эмиттер пороговое напряжение.

  7 может быть чрезвычайно через пороговое напряжение базового эмиттера и высокотоковый коэффициент усиления идентификации транзисторов Дарлингтона.

  8 защитных диодов могут обнаруживать биполярные транзисторы и МОП-транзисторы.

  9 измерительных MOS FET ворот пороговое напряжение и емкость ворот.

  10. Может одновременно измерять два резистора и отображается символ резистора. 4-разрядный ЖК дисплей с десятичная система значение 11 справа. Символ сопротивления отображается с обеих сторон контактного номера. Таким образом, вы можете измерить потенциометр. Если положение стеклоочистителя потенциометра не будет передано на определенную крайность, мы можем различить середину и оба конца штифтов.

  11 измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.

  12 может измерять емкость. Символ конденсатора отображается на правом дисплее? ? Может быть отображен с десятичным четырьмя значениями. Может измерять емкость разрешения 30pF-100mF 1pF.

  13,2 мкФ больше конденсаторов вы можете снять мерки с стоимость эквивалентного последовательного сопротивления ESR. Два значения? ? Может быть отображена с десятичная система, разрешение 0,01 Ом.

  Два диода 14 могут отображаться в правильном порядке и символе диода, и дает диодное прямое напряжение.

  15. Светодиодный индикатор обнаружен как диод, более высокое прямое напряжение. Светодиодный модуль распознается как два диода.

  16. Обратное напряжение пробоя составляет менее 4,5 V стабилитрон может быть определен.

  17 может измерять одну диодную обратную емкость. Если Соединительная база и коллектор биполярного транзистора или эмиттер штифта, или обратный может быть измерен или емкость коллектора соединения эмиттера.

  18 с одним измерением можно получить соединение выпрямителя моста.

  19 хотя измерительная предельная емкость 25 пФ, но вы можете измеряться измеренной емкостью с известным объемом не менее 25 ПФ конденсатора параллельно, тогда мера приведет к параллельной емкости, полученной путем вычитания




  B. Расширения (с помощью выбора меню, и пользователь может захотеть добавить несколько компонентов, подходит для DIY)

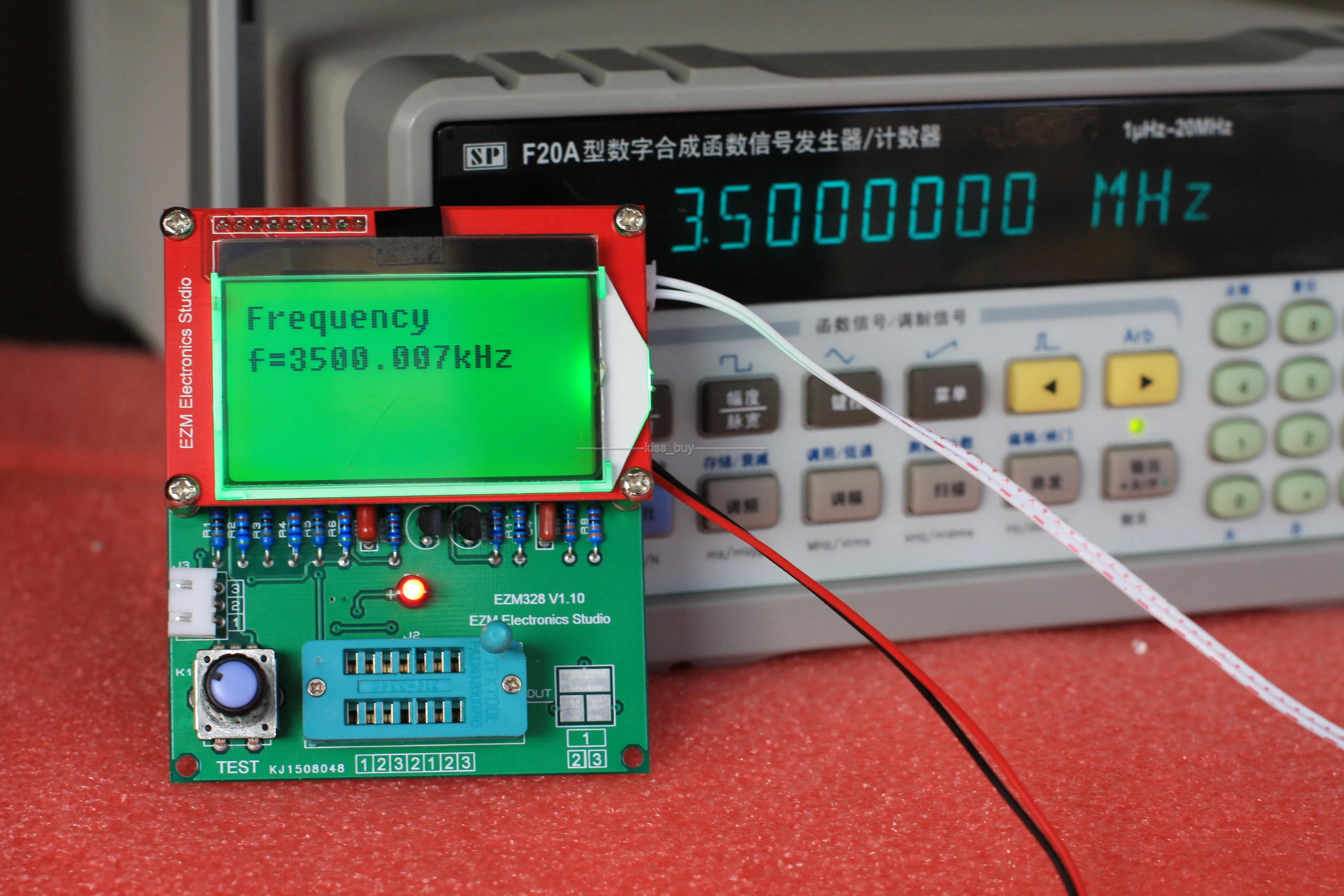

  1 может измерять частоту 1 Гц-2 МГц. Более 25 кГц разрешение 1 Гц, низкочастотные измерения с использованием цикла, разрешение может перейти к 0,001 MmHz.


  2. Можно измерить напряжение постоянного тока ниже 50 В.


  3 может производить сигнал квадратной волны 1 Гц-2 МГц.


  4 может генерировать ширину импульса с фиксированной частотой, но переменную волну импульса, короткую ширину ключа с шагом 1%, чем дольше ширина ключа с шагом 10%.


  5. Может быть активирована индивидуальной емкостью и функциями меню ESR, диапазонами 2UuF-50mF, так как амплитуда измеренного сигнала составляет всего 300 мВ, можно измерить дорогу. (Перевод: из-за того 4-проводной измерения, измерительный провод сопротивления может привести к тому, что к ошибки, в частности, небольшой ESR измерений).


  6, добавив поворотный переключатель кодирования, удобный выбор пункта меню.

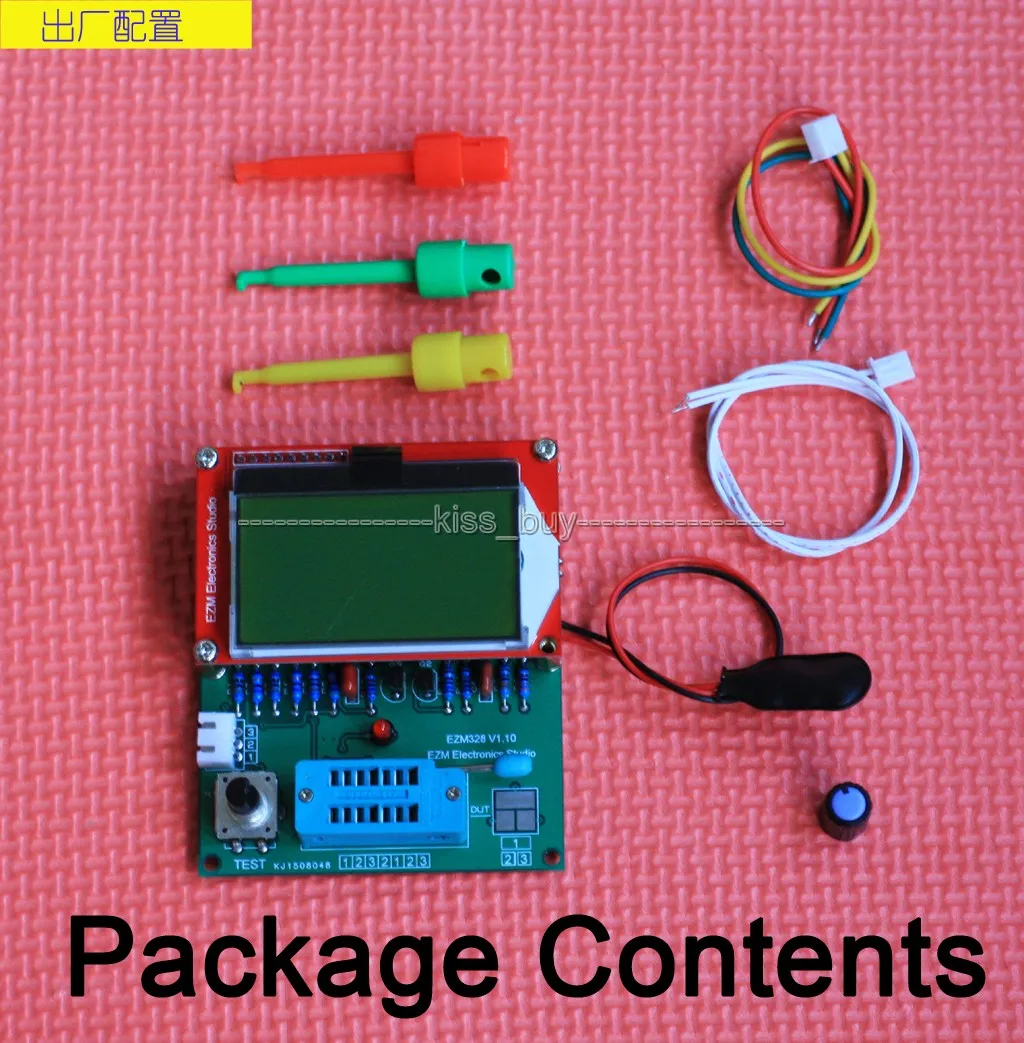

• Содержимое посылка

  100% Новый бренд

  1xEZM328(GM328R) тестер транзисторов/ESR Таблица/LCR/измеритель частоты/квадратная волна genera
  1X кабель
  3x зажим
