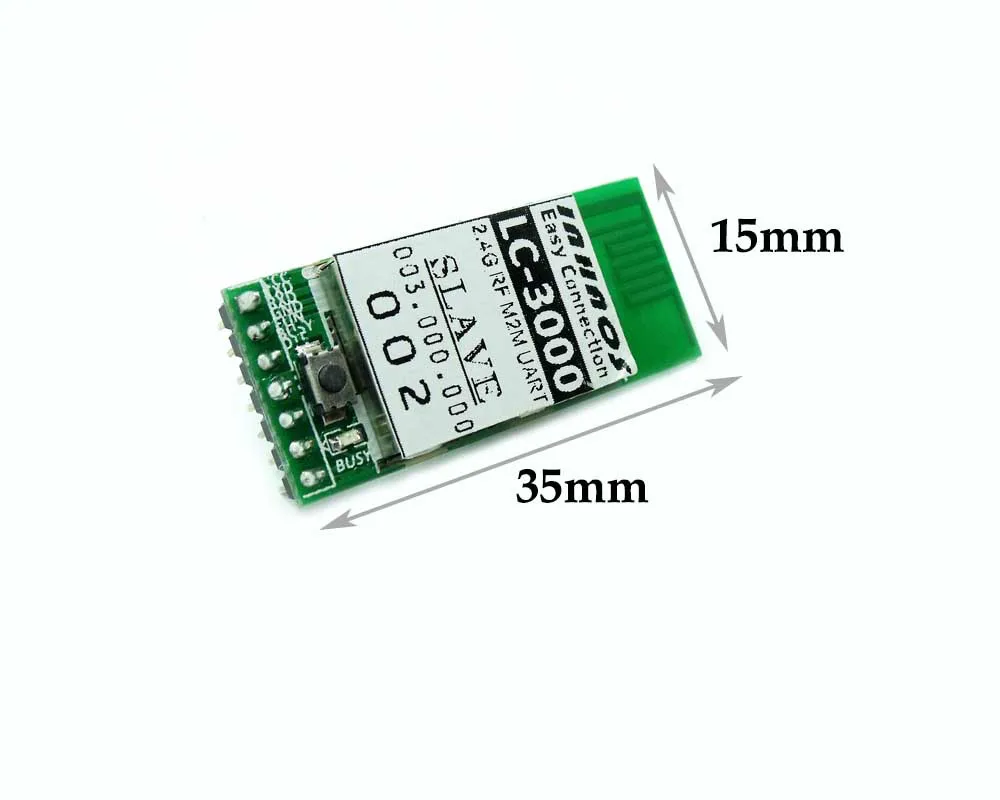

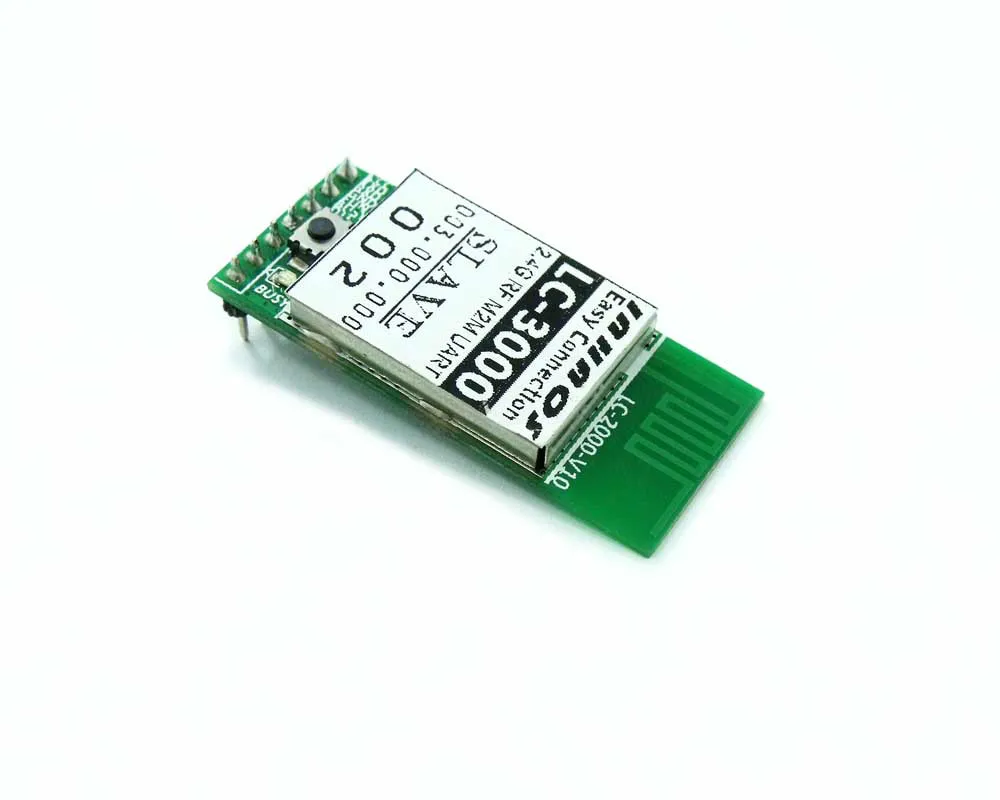

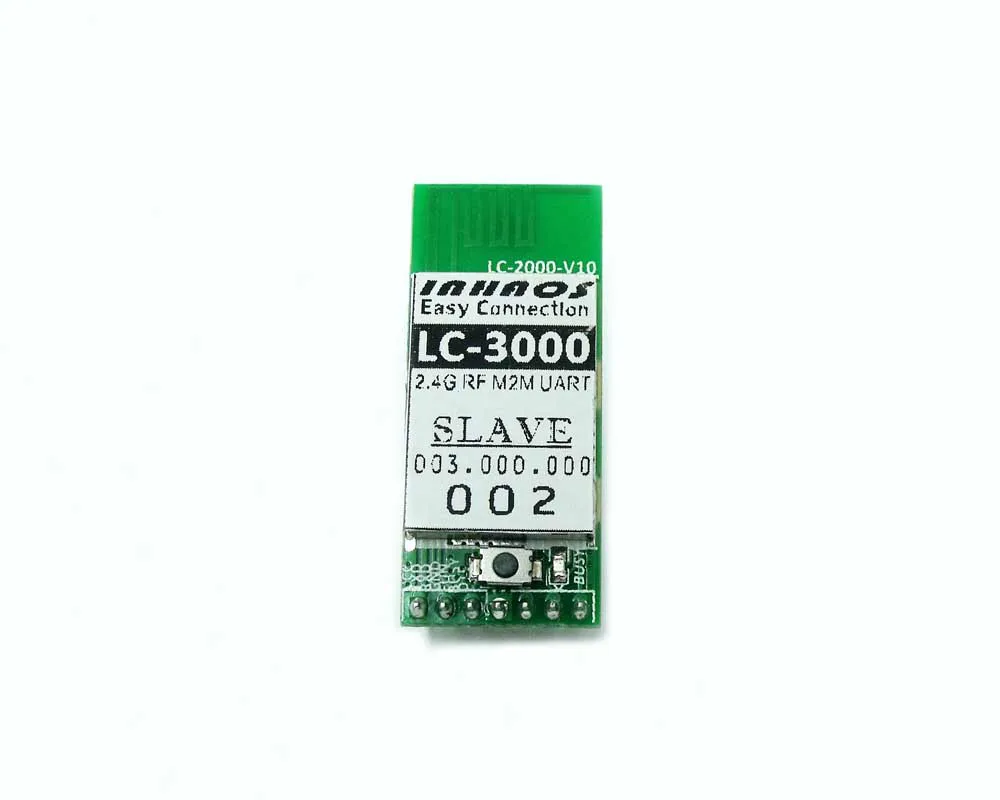

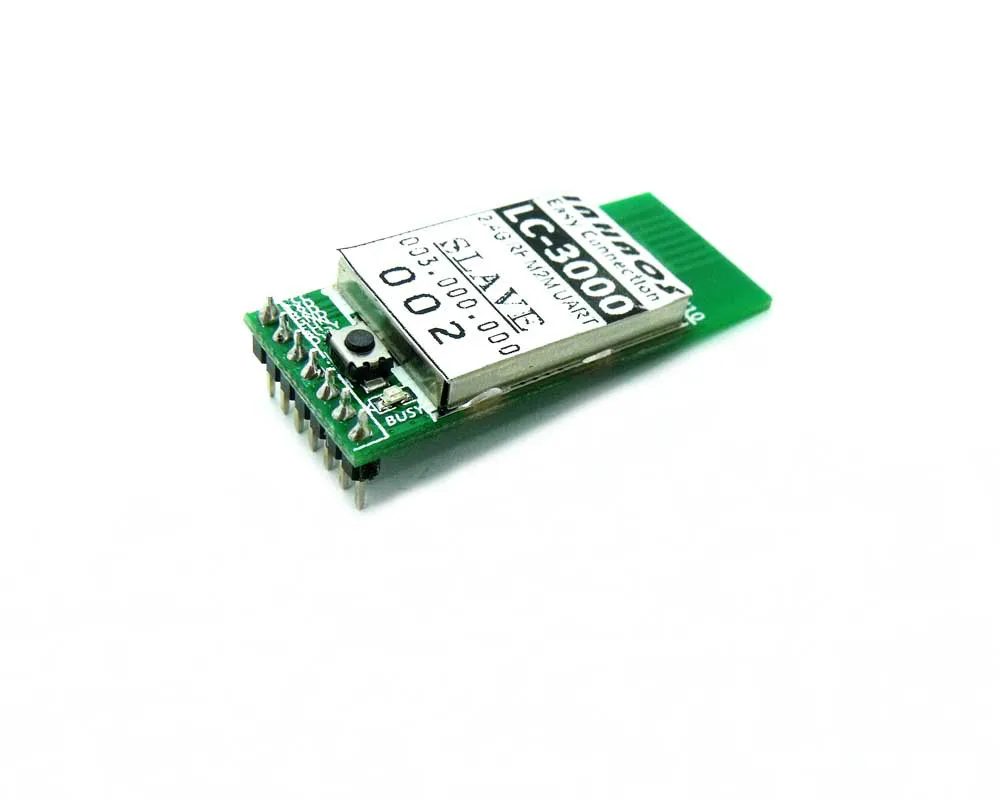

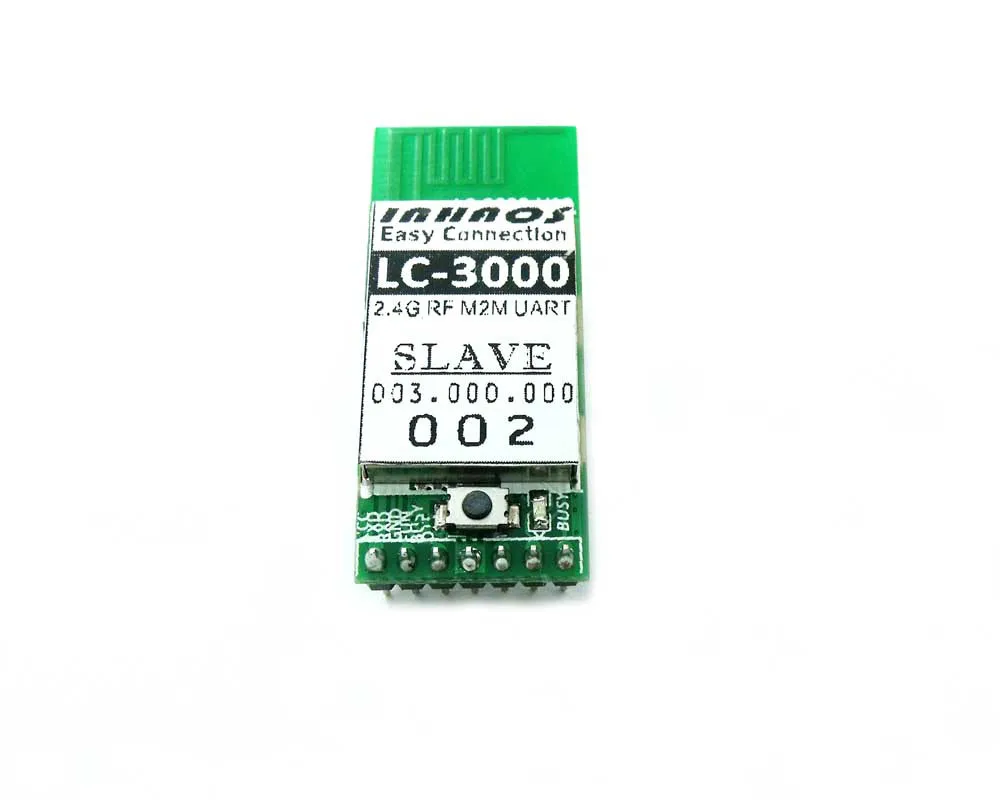

LC 3000 Slave Multi to 2 4 GHz беспроводной Радиочастотный UART модуль приемопередатчика 115Kbps

LC 3000 Slave Multi to 2 4 GHz беспроводной Радиочастотный UART модуль приемопередатчика 115Kbps

Пожалуйста, обратите внимание, этот товар SlaveВ легкой стороне подключения, это нужно сопрягать, чтобы овладевать, а затем общаться друг с другом, убедитесь, что ваша система имеет как Master, так и Slave.

Один мастер может быть сопряжен с макс. 126 работниками, и один работник может быть сопряжен с Максом 126 мастерами, все модули имеют собственный UID, в сети, последний байт UID не может быть дублирован, так как они будут обращаться к другой стороне с помощью последнего байта UID.

О Простое подключение

Легкое подключение-это серия продуктов беспроводной связи, выпущенная INHAOS, она содержит ряд радиочастотных продуктов, которые могут быть подключены друг к другу, эта серия продуктов имеет следующие особенности:

• Простота в использовании: продукт является модулем цепи, пользователям нужно только подключить питание и порты, чтобы сделать его работать, не нужно никакого опыта в дизайне RF, программирование, как проводное соединение для достижения радиочастотной связи

• Стабильная и надежная: профессиональный дизайн, с использованием технологии частотно-скачкообразной обработки, сильная способность к помехи, стабильная связь гарантирована.

• Мощный и гибкий: при условии, что и коммуникационная плата интерфейса UART и прямой режим управления IO, пользователь может выбрать соответствующие модули в зависимости от приложения. В некоторых случаях без дополнительных процессоров непосредственно выполняйте необходимые функции.

• Низкая стоимость: на основе зрелых технологий, оптимизированного дизайна оборудования, для достижения лучшей цены.

Используйте продукты простого подключения, использовать r может быть очень легко реализовать мульти к мульти (M2M) связь

LC-3000-Slave Связь пример:

Пример 1, LC-3000-Master связь с LC-3000-Slave:

Мы предполагаем, что последний байт Master UID составляет 12, а последний байт Slave-13.

Миссия-мастер отправил струну"Здравствуйте, это мастер!"To Slave , and Slave reply"Привет, это Slave"К мастеру.

  Первый мастер отправил нитку через UART: =013:Здравствуйте, это мастер<CR LF>

No.13 Slaver получит нитку: =012:Здравствуйте, это мастер<CR LF>

Затем раб отправил веревку через UART: =012:Привет, это Slave<CR LF>

Мастер получит струну: =013:Привет, это Slave<CR LF>

    Краткое описание: Для отправки данных на другую сторону Формат: =<UID другой стороны>:<Ваши данные><CR LF>

Максимальная длина <ваших данных> в одном пакете составляет 240 символов ASCII.

Пользователь может подключиться к недорогой MCU для реализации сложного многократного радиочастотного общения.

Пример 2, LC-3000-Master связь с LC-6000A:

Мы предполагаем, что последний байт Master UID составляет 12, а последний байт LC-6000A-14.

LC-6000A-это модуль IO типа RF UART, это подчиненное устройство в простой системе подключения.

LC-6000A будет выполнять команды, отправленные от мастера, нет необходимости в дополнительной MCU.

    Миссия поставлена на IO2 и IO3 LC-6000A выхода высокого уровня

Мастер отправил нитку через UART:

        =014:DDR_B00001100= 00001100<CR LF> /Набор IO2/IO3 на выход
        =014:Ввода-вывода _ B00001100= 00001100<CR LF> /Набор IO2/IO3 уровень высокий


    Краткое описание: Формат данных будет соответствовать формату передачи данных Master to Slave, и команда включена в раздел «Ваши данные».

LC-3000-Slave Особенности:

LC-3000(PA) Серийный 2,4 GHz RF мульти-к-Мульти (M2M) UART модуль является новым модулем выпуска INHAOS, он сочетает высокую производительность и низкую мощность Cortex-M0 и 2,4G RF SOC, обеспечивают пользователю очень простой способ реализации 2,4G RF связи с помощью простого UART программирования.

• Низкая стоимость, простота в использовании, нулевой запрос радиочастотных знаний для дизайна беспроводной связи.
• Внедрите беспроводную связь по проводному программированию UART.
• Мульти-в многосетевой режим связи (M2M), с поддержкой каждого режима связи (P2P).
• Полная дуплексная связь, максимальная поддержка скорости передачи данных 512 КПБ.
• Максимальная непрерывная Би-Прямая скорость передачи данных до 115 кбит/с в режиме P2P.
• Поддержка сигнала DTR используется для Arduino для удаленного загрузки эскиза в режиме P2P.
• Режим энергосбережения (PSM) потребление тока до.
• Режим сна потребление тока до 150UA.
• LC-3000: 0 дБм, низкая мощность, от 20 до 30 метров открытый и четкое расстояние
• LC-3000PA: 20dBm, 200 до 300 метров открытый и четкое расстояние

Посылка список

1 x LC-3000-Slave
