Модуль питания DPS3005 программируемый понижающий блок с постоянным напряжением и

DPS3005 постоянное напряжение постоянный ток понижающий Программируемый Блок питания DP30V5A обновленная версия

Постоянное напряжение постоянного тока

Программируемый Управление поставить Мощность модуль

Модель продукта: DPS3005

Общая информация

Модуль постоянного напряжения и постоянного тока с программируемым контролем питания позволяет собрать аналоговые интеграционные и цифровые функции управления. Его Регулируемый диапазон выходного напряжения 0-32,00 V, на каждом этапе изготовления обуви 0,01 V. Диапазон регулируемого выходного тока составляет 0-5.000A, шаг 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленных значений. И он также имеет функцию быстрого извлечения двух групп сохраненного значения. По сравнению с традиционными аналоговый источник питания, это более удобно для того, чтобы быстро извлекают напряжение и текущие параметры не требуется. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напоминают область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и в настоящее время группы данных, которые используются. На интерфейсе настройки данных вы можете настроить значение перенапряжения, значение перегрузки по току, значение сверхмощности, набор данных и яркость ЖК-дисплея. Этот модуль имеет множество преимуществ, небольшой размер, расширенную функцию, хороший визуальный эффект, высокая работоспособность, высокая точность, использование независимо, быть вставленной в устройство и широко применяются.

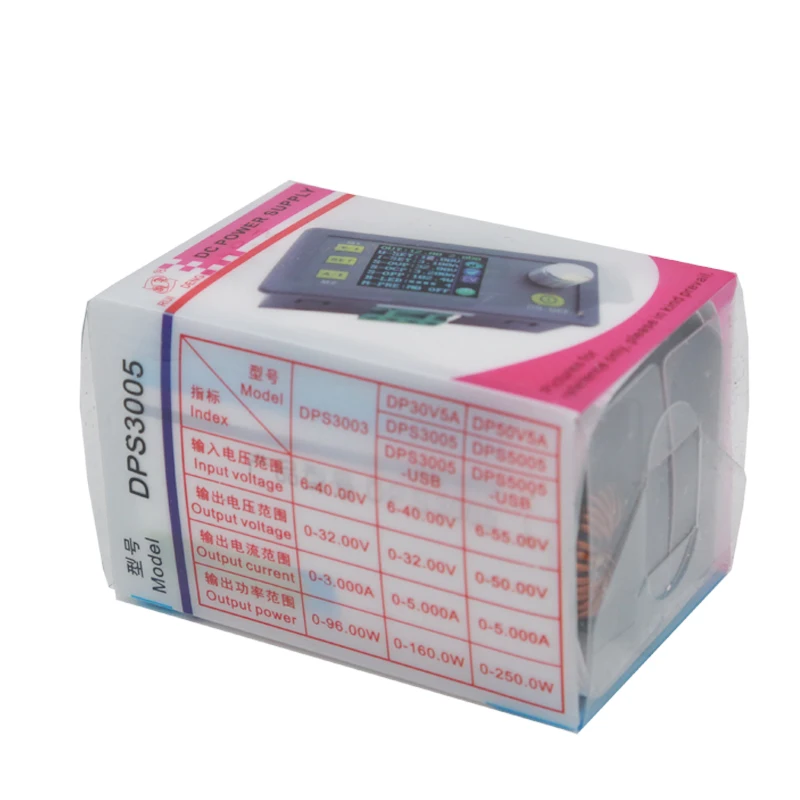

Технические параметры

Диапазон входного напряжения: 6,00-40,00 в диапазон выходного напряжения: 0-32,00 в

Выходной ток: 0-5.000A Диапазон выходной мощности: 0-160,0 Вт

Вес продукта: около 113 г Размер продукта: 79*43*48 (мм) (Д * Ш * В)

Размер в открытом виде: 71 мм * 39 мм выходное напряжение Разрешение: 0,01 V

Разрешение выходного тока: 0,001a точность выходного напряжения: ± (0.5% + 1 цифра)

Точность выходного тока: ± (0.5% + 2 цифры)

Примечание: Вы должны убедиться в том, что входное напряжение составляет 1,1 раз выше, чем выходное напряжение. При больших текущих обстоятельствах обратите внимание на устранение тепла.

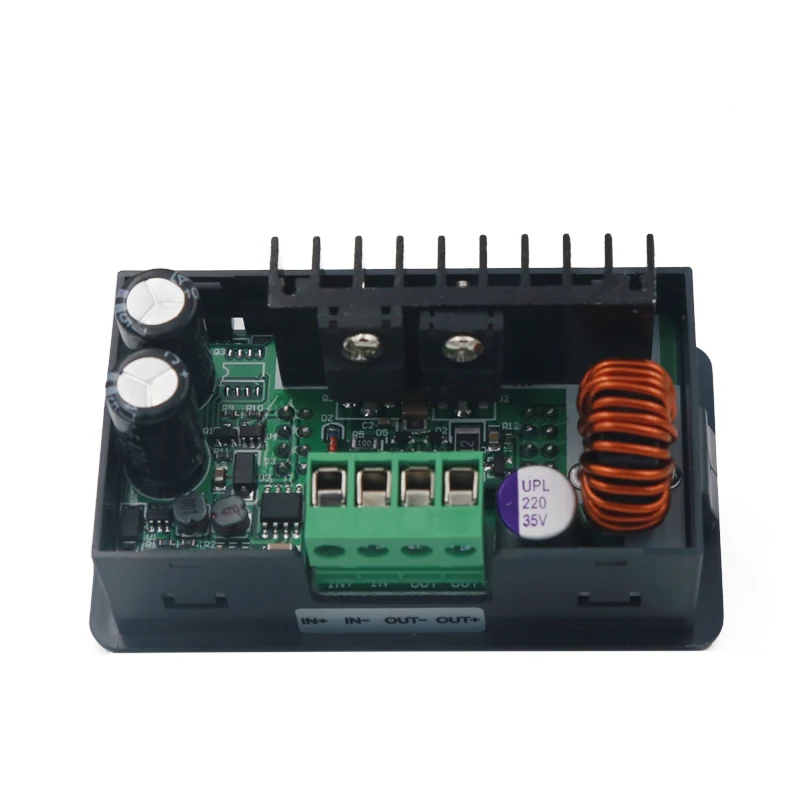

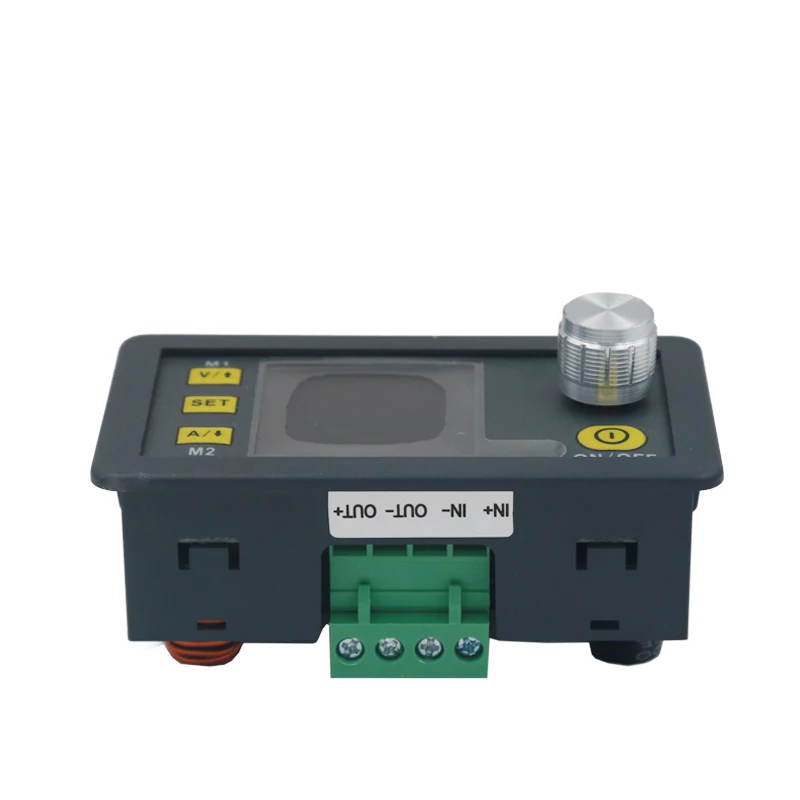

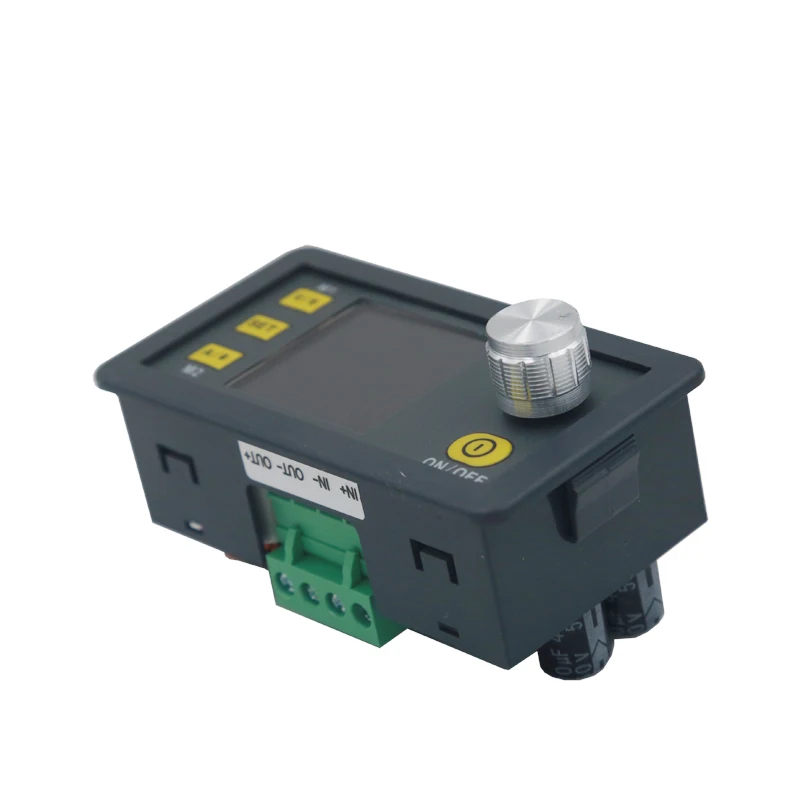

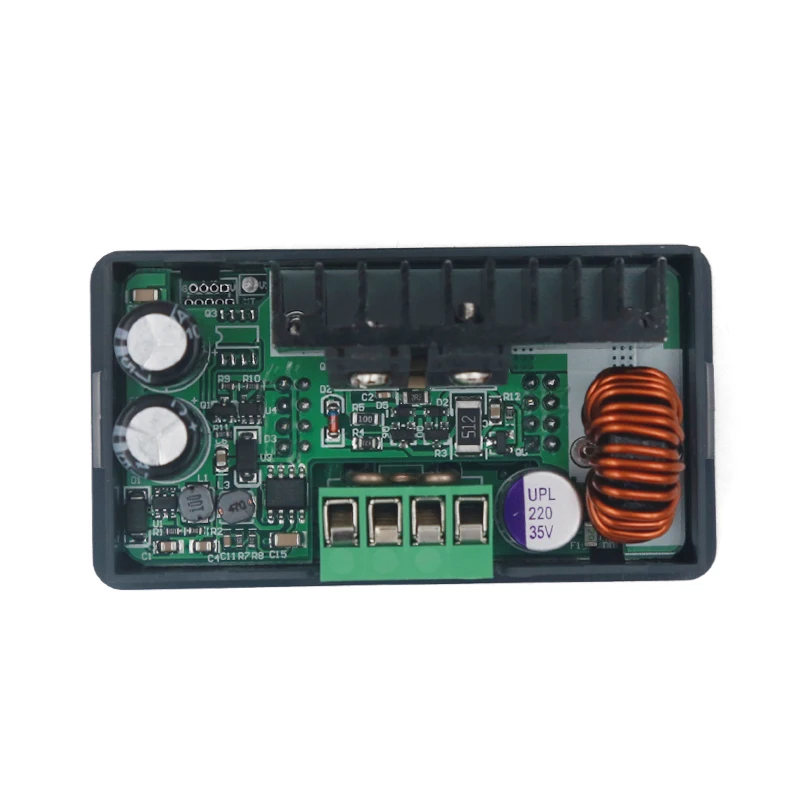

Описание подключения
IN +: Входное положительное IN-: Входное отрицательное:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения-6-40 В постоянного тока, а 40 В-предельное напряжение; Пожалуйста, оставьте место для использования. Иначе он будет сожжен. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет сожжен. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. Если вы подключите питание к выходу, модуль будет сожжен.

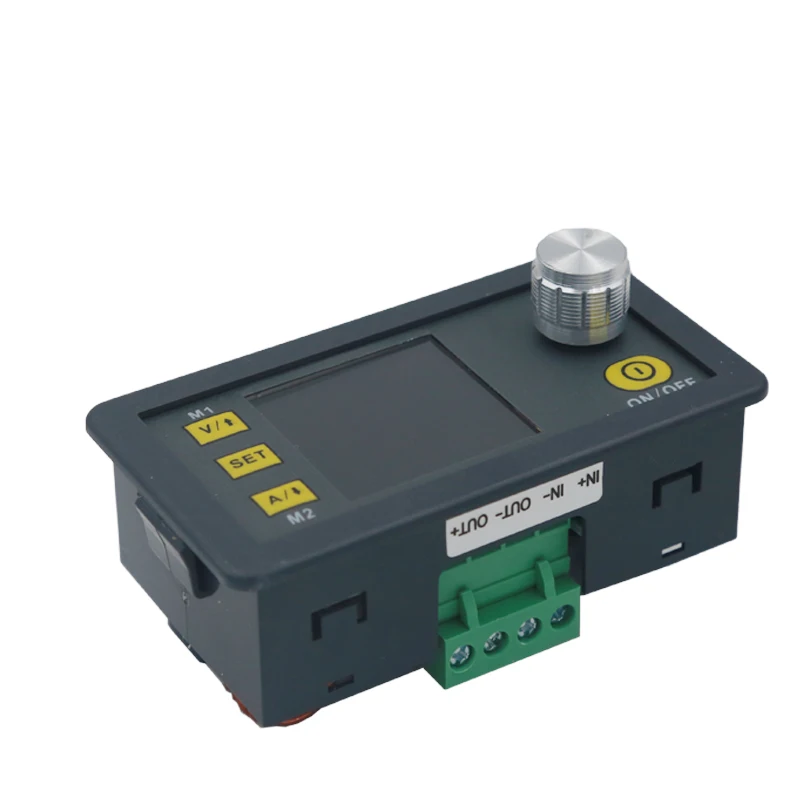

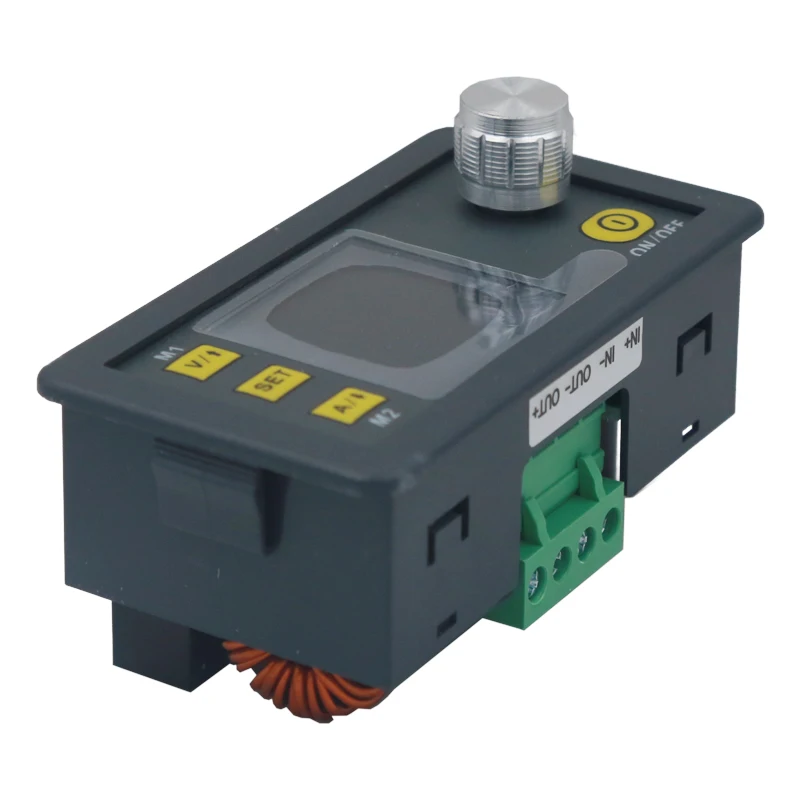

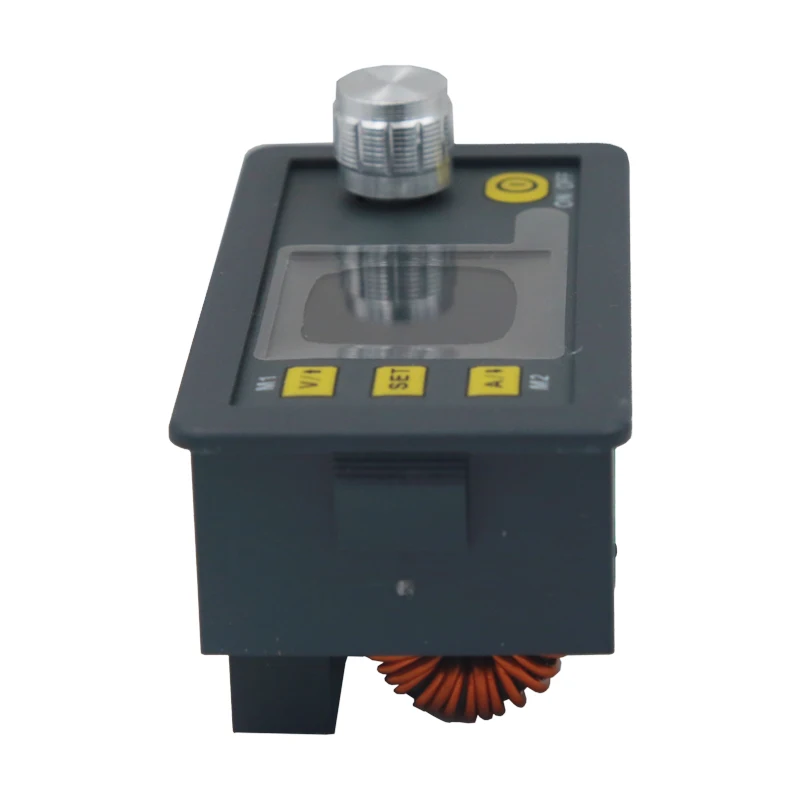

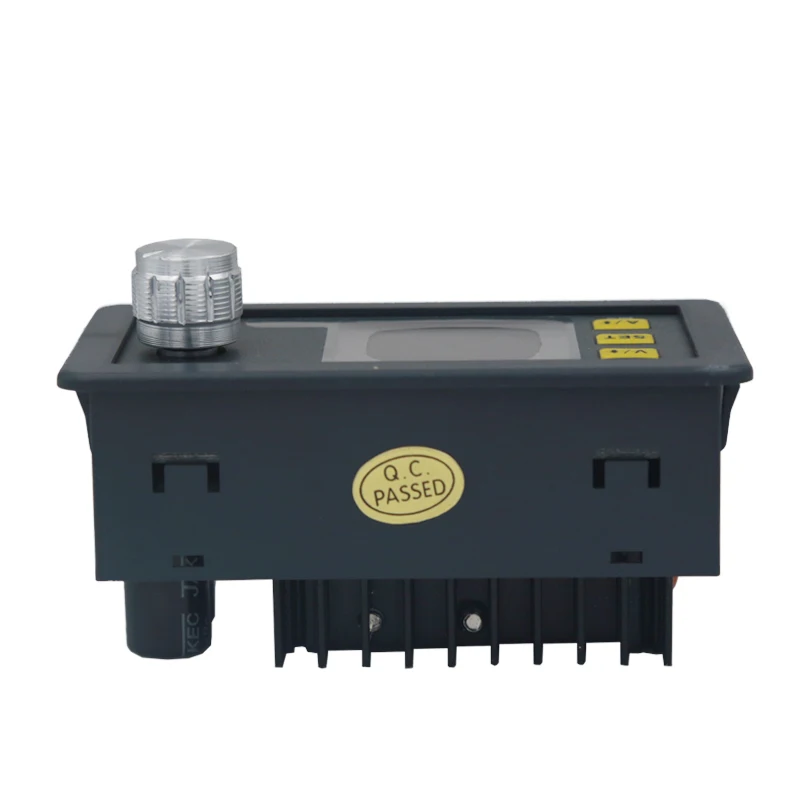

Описание панели

1-Настройка напряжения/страница до выбора/быстрого извлечения M1 data group

2-Настройка данных/извлечение значения указанной группы данных/хранение значения в указанную группу данных

3-Настройка тока/страница вниз для выбора/быстрого извлечения M2 data group

Цветной ЖК-экран 4-1,44 дюйма

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

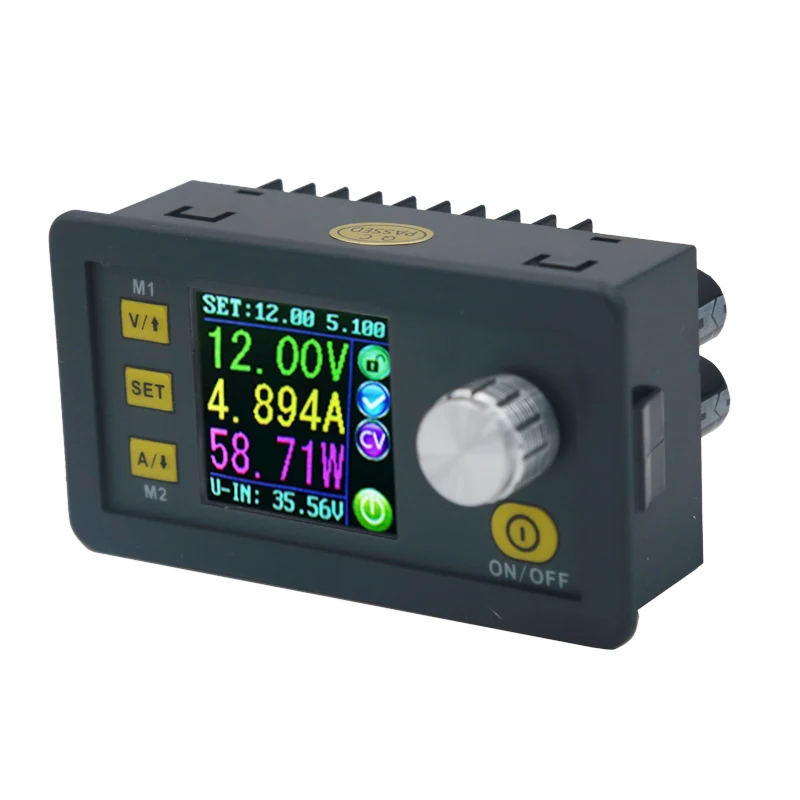

Описание интерфейса дисплея

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-запрос набора данных

17-функция открытия или закрытия

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-предустановленный перегрузки по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24 предустановленных набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкции по эксплуатации

При подключении источника питания экран сначала показывает окно приветствия, а затем переходит в основной интерфейс. На главном интерфейсе выходной набор значений напряжения и выходной набор значений тока находится в верхней части экрана. Большое значение шрифта слева-это настоящее выходное напряжение тока, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится в нижней части экрана. Справа от экрана есть некоторые значки бегущего состояния, значок блокировки ключа, значок аномального выходного состояния, значок постоянного напряжения и постоянного тока, значок наконечника набора данных и значок вывода открытия или закрытия.

Установите выходное напряжение и выходной ток на главном интерфейсе.

Нажмите кнопку V/& uarr; В ближайшее время, вы можете ввести статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите потенциометр кодирования для ввода статуса регулировки численного значения, вы хотите, чтобы отрегулировать. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выйти из настройки числового значения, нажмите source V/& uarr;. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически существовать и заданный будет сохранен. Вы можете нажать A/↓, чтобы настроить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На главном интерфейсе вы можете нажать кнопку SET, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/& uarr; Или A/↓, чтобы перейти на страницу вверх или страницу вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в главном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, значение перегрузки по току и значение избыточной мощности соответственно; Когда значение до значения настройки, выход будет закрыт. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET).

   Регулировка яркости экрана.

Страница вверх или вниз до B-LED, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки числового значения, которое вам нужно. Если вы хотите выйти из настройки числового значения, нажмите кнопку SET (SET). Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; Ранг 5-самый яркий. Вы можете выбрать то, что вам нравится.

  Настройка данных и хранение указанной группы данных.

Страница вверх или вниз до M-PRE, а затем нажмите вскоре потенциометр кодирования, чтобы войти в состояние выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена необходимая Вам группа данных. Затем нажмите на потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр кодирования, чтобы выбрать включение или выключение. При включении извлекается группа данных, и выходной статус остается прежним. Сервис экспресс-доставки, группу данных извлекается и выход закрыт. Если вы хотите выйти из набора данных, нажмите кнопку set (SET) в ближайшее время. Затем нажмите в ближайшее время V/& uarr; Или A/↓, чтобы перейти на страницу вверх или страницу в другое место, чтобы отрегулировать необходимые вам данные. После завершения настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы установите, автоматически хранятся в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать кнопку «SET» в ближайшее время назад к основному интерфейсу.

Установка по умолчанию загрузки открытия или закрытия вывода

Страница вверх или вниз до S-INI, а затем нажмите вскоре потенциометр кодирования, чтобы войти в статус настройки. Включение, открытие загрузки по умолчанию; Отключение, закрытие загрузки по умолчанию.

Функция описание.

   Откройте или закройте выход.

Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

   Заблокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 с, все кнопки разблокированы. Ключ разблокировки дисплее отобразится на правой части экрана.

  M0-M9 десять групп данных

M0 group-это группа данных по умолчанию boot. Когда вы извлекаете необходимую группу данных, эта группа данных будет покрывать группу данных M0 и автоматически храниться в группе данных M0.

   Извлечение быстрого хранения данных Группы M1 или M2.

На главном интерфейсе удерживайте нажатие V/& uarr; Или A/↓ более 2s, вы можете быстро извлечь ярлык для хранения данных Группы M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

  Извлеките указанную группу данных.

На главном интерфейсе удерживайте нажатие клавиши SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете включить потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем нажмите кнопку SET (SET), вы можете извлечь нужную Вам группу данных.
