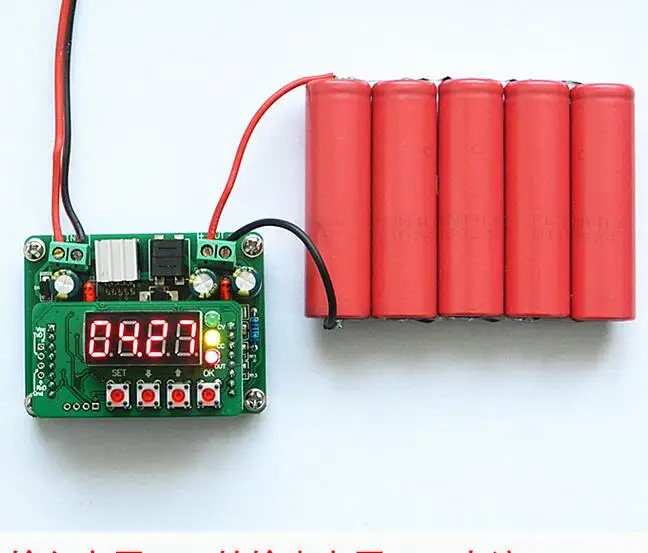

0-36 В 0-3a B3603 ЧПУ dc-dc постоянный ток источник постоянного напряжения светодиодный драйвер модуль Солнечная зарядка питания

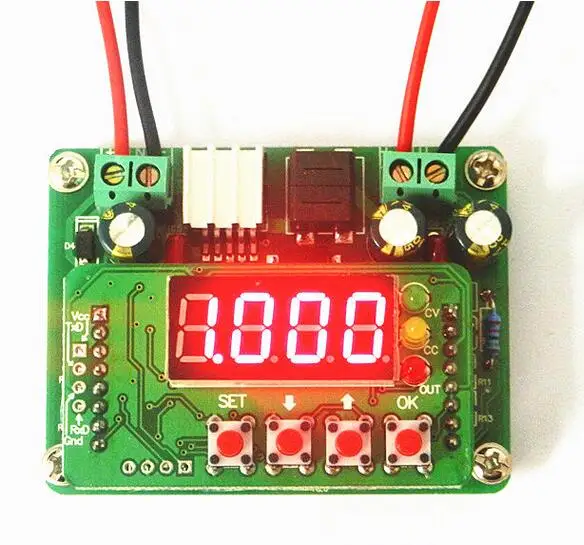

B3603 DC-DC Цифровой контрольный модуль управления-цифровой контроль и цифровой дисплей шаг вниз модуль, она имеет небольшой объем, высокую мощность, высокую эффективность, она работает стабильность. она управляется с помощью высокоскоростного микро-управления ler, может регулировать выходное напряжение и ток точно. он имеет 10 групп мест хранения, Можно хранить и поднимать параметры в любое время. он оснащен четырьмя из восьми цифровых светодиодных цифровых труб, которые могут обеспечить напряжение в режиме реального времени, ток, мощность, емкость и другие параметры. В то же время, машина имеет автоматический выход после электрификации, автоматическое включение включается для отображения параметров и других функций, вы можете открыть или закрыть его в зависимости от потребностей.

Основные характеристики:

Цифровой дисплей, удобный и простой в использовании

Постоянное напряжение и Постоянное Текущее состояние

Выход, cv и cc Световой индикатор

Регулировка выходного напряжения и текущей стоимости точно

Автоматическое/ручное переключение напряжения, тока, мощности, емкости и других параметров дисплея

Он может быть установлен, будь то автоматический выход или не после электрификации

Он может быть установлен, будь то поворачивается к дисплею напряжения, тока, мощности и емкости или не после выхода

10 групп по местоположению, бесплатному хранению и приведению в действие

Один ключ для сохранения напряжения и текущего значения

Технические параметры:

Входное напряжение: 6 В ~ 40 В

Выходное напряжение: 0 ~ 36 В

Выходной ток: 0 ~ 3A

Разрешение напряжения/Разрешение дисплея: 0.01 В

Текущее регулирование/Разрешение дисплея: 0.001 A

Минимальное разрешение дисплея мощности: 0.001 Вт

Минимальное разрешение дисплея емкости: 0.001 Ач

Эффективность преобразования: до 92%

Выходная гофре: менее или равная 50 мВ

Рабочая температура:-40C~ + 85C

Рабочая частота: 150 кГц

Защита от короткого замыкания: постоянный ток

Вход обратной связи защиты: нет, если необходимо установить диод

Режим подключения: Терминалы

Размер (мм): 66 (длинна) * 50 (широкая) * 21 (высокая)

Вес: 43 г

Применение:

Модуль имеет два вида использования: один простой режим, другой-полностью функциональный режим. по умолчанию-простой режим, если вам нужен полностью функциональный режим, вы можете открыть его самостоятельно.

Простой режим использование:

1.Должным образом подключить вход и выход, гарантировать входное напряжение в пределах диапазона требований. запрещается обратное соединение, или оно будет выгорать.

2. Настройка напряжения и текущего значения, Метод настройки следующим образом:

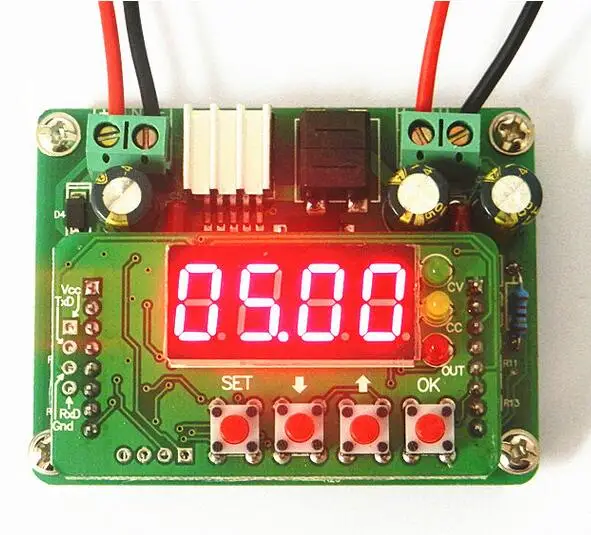

После электрификации, светодиодный светодиод по умолчанию отображает значение напряжения, формат дисплея напряжения "00.00", нажмите кнопку "установить", чтобы переключиться на текущее значение, формат текущего значения дисплея составляет "0.000". пресс вКнопка увеличивает значение, нажмитеКнопка уменьшит значение, короткая нажмите кнопку, может точное регулирование, долго нажать кнопку можно быстро регулировать. если значение напряжения или тока изменилось, нажмите «набор», кнопка светодиодный-дисплея «----» говорит, что напряжение или ток был сохранен. Если нет никаких изменений напряжения или тока, нажмите кнопку "установить", чтобы ключ переключился на текущее или значение напряжения.

3. После завершения настройки нажмите кнопку "OK" для вывода.

4. в выходном состоянии, нажмите кнопкуКнопка может увеличить выходное напряжение и нажатьКнопка может уменьшить значение выходного напряжения, когда светодиод отображает значение напряжения, нажмите кнопкуКнопка может увеличить текущее значение и нажатьКнопка может уменьшить текущее значение, когда LED-дисплей текущее значение, короткий нажмите кнопку, можно точное регулирование, долго нажать кнопку, можно быстро регулировать. В выходном состоянии, короткий нажмите кнопку "OK", может переключать параметры отображения, такие как напряжение, ток, мощность, ёмкость, долгая пресса в течение 3 секунд автоматически займет поворот, длинная нажмите кнопку "ОК", опять же отменит автоматическая запись, получается дисплей. в выходном состоянии,ИКнопка является недействительным.

5. в выходном состоянии нажмите кнопку "установить" для закрытия выходных данных.

Полнофункциональный режим использования:

Этот модуль имеет три специальных функции, по умолчанию закрыт, если необходимо, ты можешь открыть их самостоятельно.

Функция 0: после электричества, она будет автоматически выводить.

Функция 1: Сохраните и поднимите параметры, Отобразите мощность и емкость.

Функция 2: автоматическая запись по очереди, чтобы показать параметры после выхода

Открытый/близкий метод:

Долго нажимаешь кнопку "ОК", потом электричество, СВЕТОДИОД будет делать витки, чтобы показать среди "-0-", "-1-" и "-2-". При дисплее "-0-", отпустите кнопку "OK", будет открыть или закрыть функцию 0, при дисплее "-1-", отпустите кнопку "OK", будет открыть или закрыть функцию 1, при дисплее "-2-", отпустите кнопку "OK", будет открыть или закрыть функцию 2. после выпуска "ОК" Кнопка цифровой трубки дисплей" -Y-"сказал уже открыть текущую функцию, дисплей цифровой трубки "-n-" сказал, что он уже закрывает текущую функцию.

1. Включите функцию 0, она будет автоматически выводить после электричества.

2. включить функцию 1, в условиях отсутствия выходных данных, нажмите "набор", кнопка будет, по очереди, отобразить среди напряжения "00.00", ТОК "0.000", поднимите параметры "Ло. -0 "и сохранить параметры" sa. -0 ". Ниже иллюстрируют эту функцию:

Например: нам нужен store10v, 1.5 A в месте хранения 1 и поднимите параметр от местоположения хранилища 1.

1 пресс "набор" кнопка, чтобы переключиться на значение напряжения, установив значение напряжения 10.00 В, нажмите кнопку "установить", чтобы сохранить значение напряжения.

2 пресс "набор" кнопка для переключения на текущее значение, настройка текущего значения 1.500 А, нажмите кнопку "установить", чтобы сохранить текущее значение.

3 пресс "набор" кнопка для переключения на "са.-0", нажмите кнопкуИлиКнопка для выбора местоположения хранилища, здесь необходимо отрегулировать до "sa.-1", нажмите кнопку "ОК" кнопка для хранения "10 В, 1.5 а "в месте хранения 1.

4 пресс "набор" кнопка для переключения на "Ло.-0", нажмите кнопкуИлиКнопка для выбора места хранения, которую параметр должен поднять, здесь нужно приспособиться к "Ло. -1 ", затем нажмите кнопку "OK" для передачи параметров местоположения хранилища 1.

5 этот модуль имеет в общей сложности 0 ~ 9 распространенных 10 групп местоположения хранения, местоположение хранилища может быть установлено произвольное напряжение и текущее значение.

3. включить функцию 2, после выхода, при этом автоматически будут отображаться такие параметры, как напряжение, сила тока, мощность и емкость.

Примечание:

1, должным образом подключить вход и выход, запрещено обратное соединение, или это будет выгорать.

2, этот модуль является ступенчатым модулем, входное напряжение требуется за выходное напряжение более 1.5 В.

3, выход под 2А естественное охлаждение, выход выше 2А должен укреплять тепловыделение тепла.

Дисплей:

00.00: Значение напряжения, 00.00 ~ 36.00 В

0.000: Текущее значение, 0.000 ~ 3.000 А

P. 000,P0.00,P00.0,P000.: Мощность, блок Вт, положение десятичной точки в качестве силы изменить положение. Например: p. 123 сказал 0.123 Вт, P1.23 сказал 1.23 Вт, P12.3 сказал 12.3 Вт, P102. сказал 102 Вт

C. 000,C0.00,C00.0ИC000.: Значение мощности, блок ah, положение десятичной точки, поскольку громкость меняет положение. Например: c.123 сказал 0.123ah, c1.23 сказал 1.23 Ач, c12.3 сказал 12.3 Ач, c123. сказал 123 AH

-0-,-1-,-2-: Специальная функция 0, 1, 2,

-Y-Откройте специальные функции

-N-: Закрыть специальную функцию

Sa.-*(*: 0 ~ 9): Сохраните параметры в местоположении магазина 0 ~ 9

Lo.-*(*: 0 ~ 9): Поднимите параметры от местоположения хранилища 0 ~ 9

----: Сохранить напряжение и текущее значение
