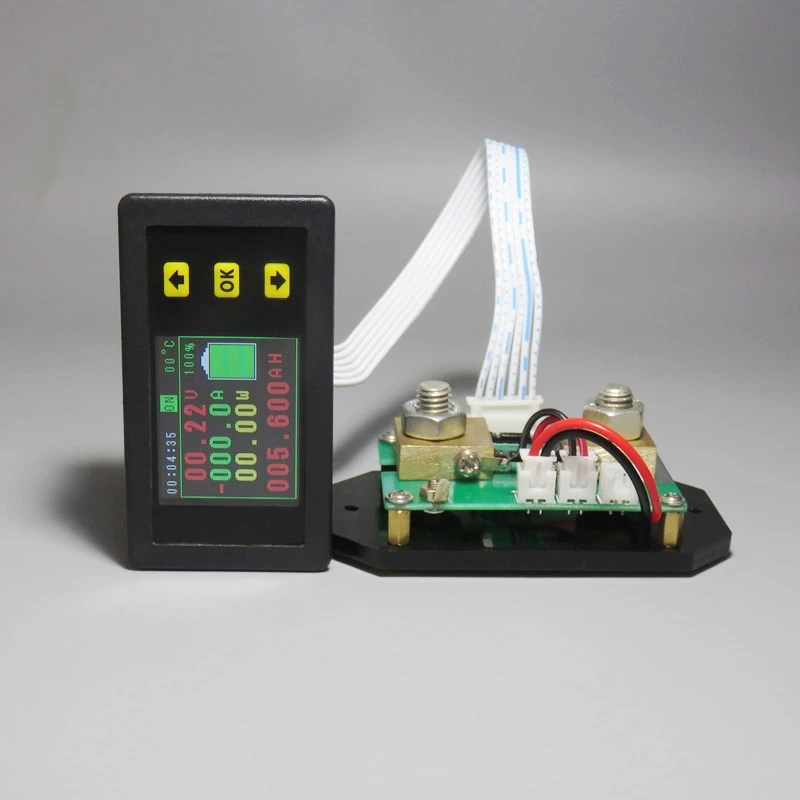

Комбинированный измеритель напряжения и силы тока 120 В постоянного а ЖК дисплей

---

RM1307731648873019



Это основной многофункциональный инструмент, который может отображать различные физические параметры, такие как напряжение, ток, мощность, емкость, энергию и время работы в режиме реального времени. Перенапряжение, понижение напряжения, перегрузки по току можно достичь через резервные релейные интерфейсы.И может иметь разный метраж, использует 1,8-дюймовый цветной ЖК-дисплей в качестве дисплея, отображение данных более полную, четкий и легко отследить. Этот счетчик идеально подходит для приложений, требующих мониторинга выходного напряжения и тока, а также таких приложений, как зарядка и разрядка батарей.



Характеристика
  1. Двунаправленный Ток обнаружения позволяет пользователю, который обнаруживает заряд и разрядку, обнаруживать двунаправленный ток без изменения направления проводки.
2. Функция отключения памяти, способная запоминать количество AH и WH до выключения питания после выключения, что удобно для наблюдения и измерения.
3, функция времени и номера Ач, не влияет на следующее измерение.
4. Количество AHs может быть заполнено, не влияя на измерение прямого разряда.
5. Напряжение, ток, емкость зарядки Ач-номер, WH-номер, время, мощность в то же время дисплей, информация о дисплее является всесторонней и четкой.
6, с функциональными кнопками выключения выхода, гибким открыванием или выключением выхода.
7. Защита от перенапряжения и перегрузки по току.
8, при необходимости, вы можете выключить ЖК-дисплей, уменьшить мощность продукта

Примечание: По умолчанию без функции измерения температуры

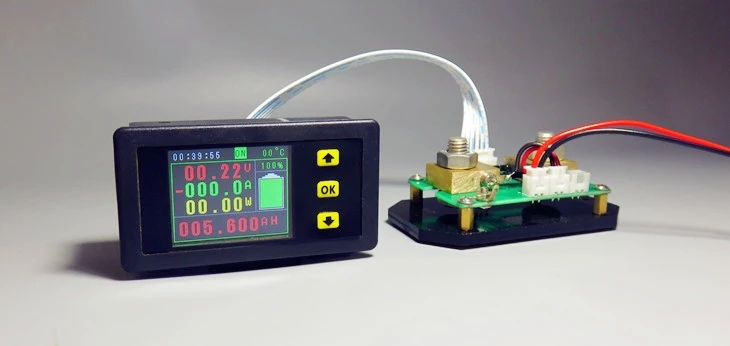

1 измеренные значения напряжения
2 измеряемый ток соотношение цена/качество
3 измерения мощности и соотношение цена/качество
4. Накопленная емкость или энергетическая ценность
5 батареи оставшаяся емкость прогресс бар
6 процентов оставшейся емкости аккумулятора
7 измеренная температура
8-ходовой переключатель индикации состояния
9 в общей сложности Бег времени
10 пустые



Инструкции

1. AH, WH дисплей переключатель, нажмите, чтобы переключиться, чтобы отобразить номер WH, нажмите, чтобы переключиться, чтобы отобразить номер AH.
2. Нажмите OK, чтобы войти в интерфейс настройки параметров системы, затем нажмите OK, чтобы переключить Тип параметра настройки. В набор параметров входят летучая мышь, БПЦ, ОПП, ОВП, LVP, NCP, OCP, OTP, ADS, TTL, CLR, DTE. , Нажмите, чтобы изменить параметры, после установки параметров нажмите OK, чтобы выйти из интерфейса настройки параметров.

В-третьих, функция введение

1, настройка значения емкости аккумулятора «летучая мышь», этот параметр предназначен для установки измеренной батареи общей емкости.
2, процент оставшейся емкости аккумулятора «БПЦ», может быть установлен в соответствии со значением оставшегося аккумулятора Ач

4, «OVP» Установите значение защиты от перенапряжения, если значение OVP установлено, когда фактическое измеренное значение напряжения больше установленного значения, это подтолкнет перенапряжение, И отключите реле (автономное).
5, «LVP» Установите значение защиты от перенапряжения, если вы установите значение LVP, когда фактическое измеренное значение напряжения меньше установленного значения, это подтолкнет Низковольтное напряжение, И отключите реле (автономное).
6, «NCP» Установите значение защиты от перенапряжения, если значение NCP установлено, когда фактическое измерение значения зарядного тока меньше установленного значения, это вызовет перегрузку по току и отключит реле (самонастраиваемый).
7, "OCP" Установите значение защиты от перенапряжения, если значение OCP установлено, когда фактическое измерение значения тока разряда меньше установленного значения, это вызовет перегрузку по току и отключит реле (самонастраиваемый).
8, "OTP" Установите значение защиты от перегрева, если значение OTP установлено, когда фактическое измеренное значение температуры больше установленного значения, это подтолкнет температуру, И отключает реле (самонастраиваемый,По умолчанию без каких-либоФункция измерения температуры).
9, «ADS» настройки Адреса связи. В многомашинной связи многомашинная связь достигается путем установки кода адреса.
10, "TTL" инструмент по умолчанию реле выходной мощности, нормально открытый или нормально закрытый.
11, функция «CLR» без нагрузки, четкая функция, если фактический ток без нагрузки равен нулю



Режим подключения

1) Своя схема электропитания

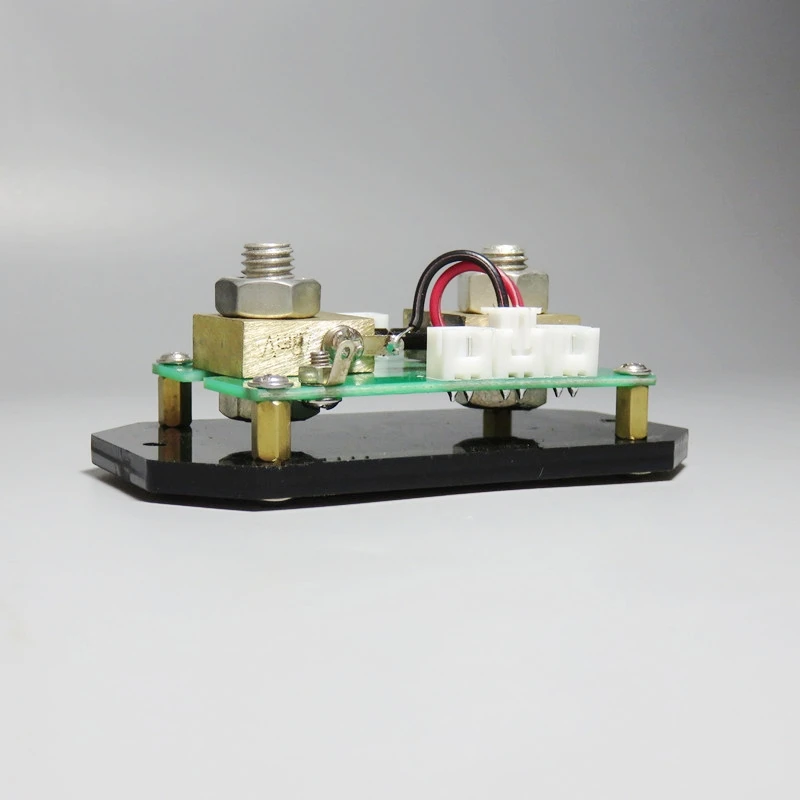

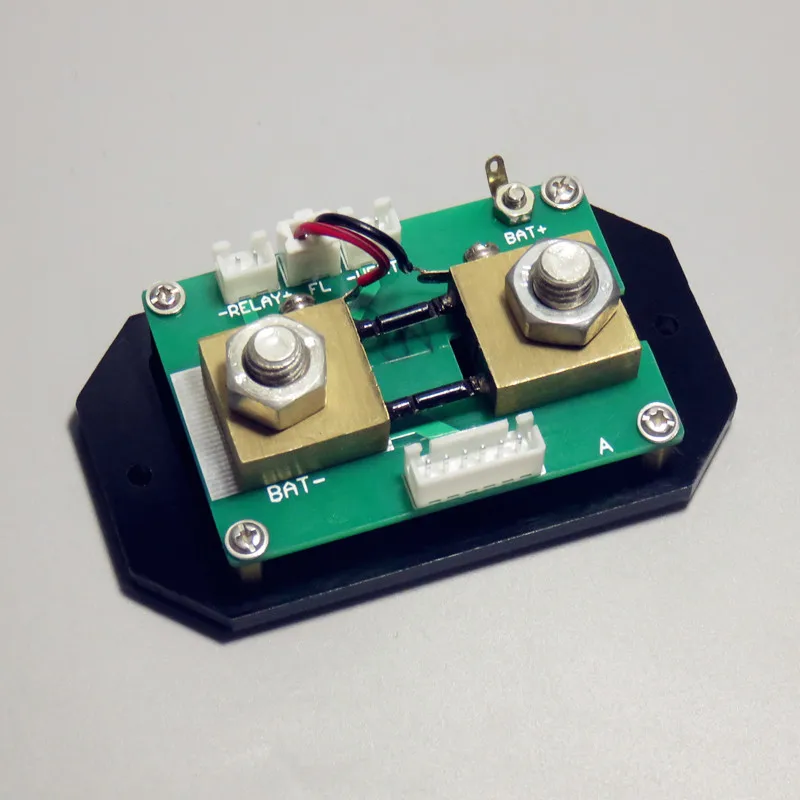

Примечание: Если диапазон напряжения тестируемого аккумулятора (источник питания) находится между (6-75 в) во время нормальной работы, он может использовать свой собственный режим электропитания. Во-первых, отрегулируйте перемычку интерфейса выбора источника питания на «2 Вт», а затем подключите его. Положительный полюс батареи (источник питания) подключен к порту измерения напряжения «летучая мышь +» и отрицательному полюсу батареи (источник питания) соединен с шунтом «летучая мышь». Положительные и отрицательные полюсы источника питания не должны быть неправильно подключены или обращены вспять. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки и Подключите отрицательный полюс батареи (источник питания) К отрицательному полюсу нагрузки через другой конец шунта; Положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, а отрицательный полюс зарядного устройства проходит через шунт. Один конец подключен к батарее (источник питания).

(2) схема внешнего источника питания



Примечание: Если диапазон напряжения тестируемого аккумулятора (источник питания) во время нормальной работы не между (6-75 в), можно использовать режим подключения внешнего источника питания. Диапазон напряжения внешнего источника питания (6-75) В. В первую очередь используется Соединительная Крышка для интерфейса выбора источника питания. Настройте на «3 Вт», затем подключите положительный терминал аккумулятора (источник питания) к порту измерения напряжения «летучая мышь +» во время подключения, подключите отрицательный полюс батареи (источник питания) к шунту «летучая мышь», И положительные и отрицательные полюсы источника питания не должны быть подключены. Неправильный или отменен. Подключите положительный полюс аккумулятора (источник питания) к положительному полюсу нагрузки и Подключите отрицательный полюс батареи (источник питания) К отрицательному полюсу нагрузки через другой конец шунта; Положительный полюс зарядного устройства соединен с положительным полюсом аккумулятора, а отрицательный полюс зарядного устройства проходит через шунт. Один конец подключен к отрицательному полюсу фазы батареи (источника питания).

3) инструкции по электропроводке



Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если реле подключено, должен быть предоставлен внешний источник питания с таким же рабочим напряжением, как и реле, и статус источника питания инструмента настраивается на состояние «3 Вт». Подключите порт управления реле к интерфейсу контроллера, А затем Подключите отрицательный Полюс источника питания к положению «летучая мышь» шунта через нормально открытый или нормально закрытый порт реле, И проводка других частей не изменится.
