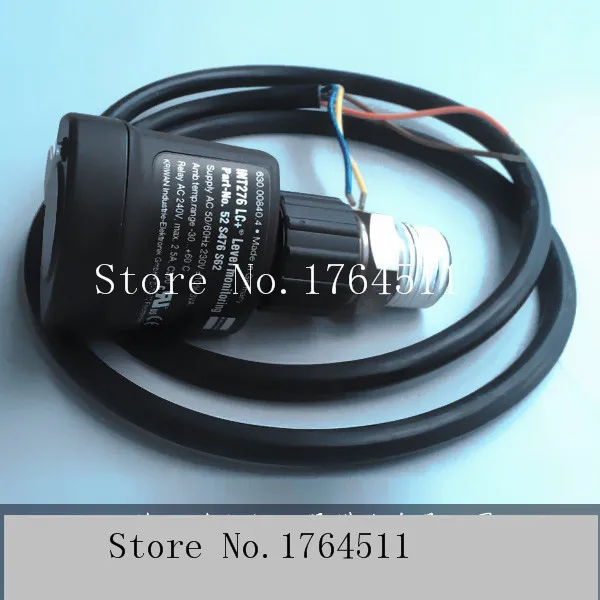

[Оригинал] KRIWAN INT276 LC + уровневый контрольный переключатель сосуда под

[Оригинал] KRIWAN INT276 LC + уровневый контрольный переключатель сосуда под

INT276LC переключатель контроля уровня INT276LC переключатель контроля уровня

Применение
INT276 LC оптические устройства мониторинга для бесконтактного контроля уровня. Мониторинг оптического уровня для достижения этого функционального элемента вкручивается в измерительное положение и снимается путем анализа выделенного элемента, который фиксируется вместе в желаемом выполнении. При замене анализа специальных элементов, не открывая резервуар. После включения реле напряжения питания около 3 секунд для запуска. Уровень Низкий или сбой, реле выключено после задержки. При устранении неисправности или на уровне региона выполните Резервное копирование до адекватности реле после перезапуска задержки. Нулевой потенциал можно закрыть и нормально открыть контакты без дополнительных вспомогательных реле непосредственно в цепи управления безопасностью.
INT276LC интегрированные оптические устройства самоконтроля улучшают безопасность работы. Путем осуществления проверок установки может предотвратить неправильный монтаж или ненадлежащую работу. Встроенный светодиодный дисплей готов для работы и отображения в случае другого состояния запускается мигающий код:
Ок
Сбой
Слишком низкий уровень
Инструкции по установке
Сборка

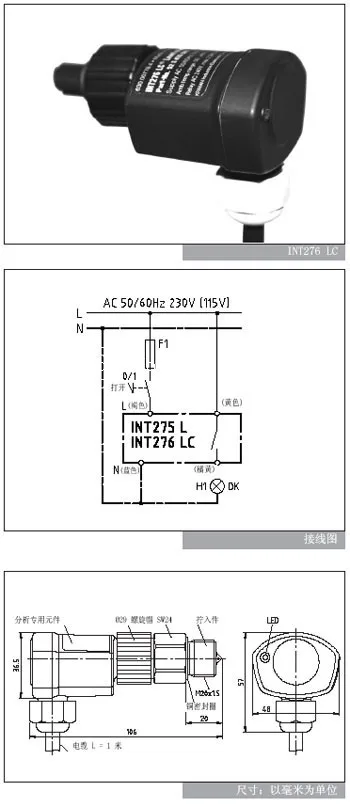

Установщик должен обеспечить герметичность точки перехода на конкретное приложение. Затягивающий крутящий момент стягивает части около 75 нм. Проверка электрического оборудования (особенно стеклянного зеркала), проверьте, является ли он чистым. Специальный элемент анализа вставьте вкручивается в куски и используется Вручную затяните гайку замка (затягивая крутящий момент около 10 нм). Необходимо также обратить внимание на расположение кабеля: выход вниз. Электрическое соединение рекомендуется в соответствии с представленной схемой проводки. После заправки резервуара проверьте герметичность завинчиваемых деталей.
Технические данные вкручиваются в куски
Допустимая температура окружающей среды:-30 ~ 60
Максимальная температура на коническом зеркале: 80
Сильное давление: 32 бар
Корпус: VA 1,4510 или 1,4305
Соединительная резьба: M20x1.5 мм гаечный ключ степень открытия 24NPT1/2 гаечный ключ открытия 24 градусов.
Вес: около 75 грамм
Методы анализа данных выделенный член
Подключите источник питания (52 S ......) : AC50/60 Гц 230 в 10%
Подключите источник питания (41 S ......) : AC50/60Hz 115 V 10%
Допустимая температура окружающей среды:-30 ~ 60
Задержка
Запуск реле: после включения реле контроля уровня напряжения питания 3 секунды после открытия одной секунды
Выключение реле (меньше жидкости): через 5 секунд ± 2
Выключение реле (неисправность): через 5 секунд ± 2
Открытое реле (достаточно уровня): через 5 секунд ± 2
Открытие реле (без неисправности). Через 5 секунд ± 2
Реле переменного тока: 250 Вт, 2.5A C300
Механический срок службы: около 105 медленная рециркуляция
Корпус: ультрамидный A3XZG5
Следуйте EN60529 стандартам защиты: IP54 встроенный статус
Исправлено: затяните гайку
Электрическое соединение: 4xAWG18 (0,75 2) L = 1 м Цветовая кодировка около
Вес: около 80 грамм
Инструкции по заказу
230-вольтовая версия: INT276 LC устройство контроля уровня
Анализ специальных элементов: 52S476S60
115 Вольт версия: INT276LC устройство контроля уровня
Анализ специальных элементов: 41S476S60
Детали винта: M20x1.5 мм 02K465
Детали стяжки: NPT1/2 02K460S22
