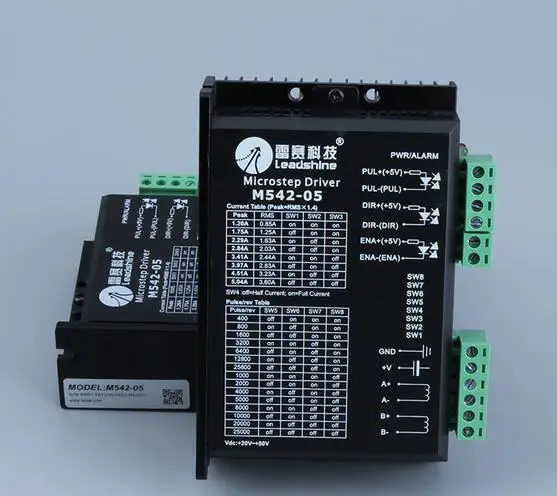

Leadshine M542-05 шаговый двигатель

Драйвер M542, в основном для вождения 42 серий, 57 серий и около 85 и 86 серий двухфазных гибридных шаговых двигателей. Двигатель имеет более низкую температуру нагрева, шум и более высокую плавную работу. Микро-шаг данные о количестве 15 видов, максимальное количество шагов 25000Pulse/rev, пик постоянного тока Диапазон 1,0-4.2A, выходной ток в общей сложности восемь файлов, текущее разрешение около 0,45а, с автоматическим половинным током, перенапряжением, защитой от перегрузки по току. Источник питания постоянного тока, рекомендуемый диапазон рабочего напряжения 24-36 в, напряжение не должно превышать 50 в, минимум не может быть менее 20 в.
В основном используется в различных малых и средних автоматических оборудованиях и инструментах, таких как: различные гравировальные и фрезерные станки, станок для резки с ЧПУ, маркировочная машина, лазерная гравировальная машина, упаковочное оборудование, автоматизированное сборочное оборудование. Низкие цены, низкий уровень шума, быстрая скорость

Привод функции

Драйвер функции
Инструкции по эксплуатации

Укажите количество микро-шаг

SW5-SW8 четыре переключателя DIP, чтобы установить количество микро-шагового привода, и его в общей сложности 15 киосков микро-шаг. Настройки пользователя микро-шаг, вы должны сначала остановить диск для запуска. Микроступенчатая поломка количества конкретных настроек, инструкции по разложению поверхности диска.

Выход Регулировка тока

Три SW1-SW3 переключателя DIP для установки выходного тока драйвера, выходной ток в общей сложности восемь файлов. Конкретные настройки выходного тока, инструкции по разложению поверхности диска.

Автоматическая половина текущей функции

Пользователи могут установить Привод Через SW4 автоматическую функцию половинного тока. Выкл означает, что динамический ток quiescent установлен на половину, на статическом и динамическом токе того же тока. Общая цель SW4 должна быть настроена на выключение, двигатель и привод для снижения температуры, повышения надежности. Burst около 0,4 секунд после того, как положить конец нынешним автоматически снижается до около половины (60% от фактической стоимости), теоретической снижена до 36% тепла.

Сигнал Интерфейс

PUL + и PUL-для контроля импульсного сигнала положительного терминала и отрицательного терминала; DIR + и DIR-сигналы направления для положительного терминала и отрицательного терминала; ENA + и ENA-Включите сигнал к положительному терминалу и отрицательному терминалу.

Интерфейс мотора

А + и А-фазовая обмотка шагового двигателя, подключенного к положительным и отрицательным клеммам; B + и B-фазные обмотки шагового двигателя, подключенные к положительной и отрицательной стороне. Когда A, B двухфазный обмен обмоток, может сделать направление двигателя обратным.

Мощность Интерфейс

Источник питания постоянного тока, рекомендуемый диапазон рабочего напряжения 20-50 В постоянного тока, мощность более 100 Вт.

Индикатор

Привод имеет два индикатора красного цвета. Зеленый индикатор питания, который, когда привод включается после зеленый светильник; Красный как индикатор неисправности, когда перенапряжение, перегрузки по току, светильник неисправности горит. Неисправность очищена, красный светильник выключен. Когда диск выходит из строя, включите только снова и повторно включите, чтобы устранить неисправность.

Установка инструкции

Размеры привода: 118 × 75,5 × 34 мм, расстояние между монтажными отверстиями 112 мм. Как горизонтальная, так и вертикальная установка, мы рекомендуем использовать вертикальную установку. Установка должна плотно прилегать к металлическому шкафу, чтобы облегчить охлаждение.
