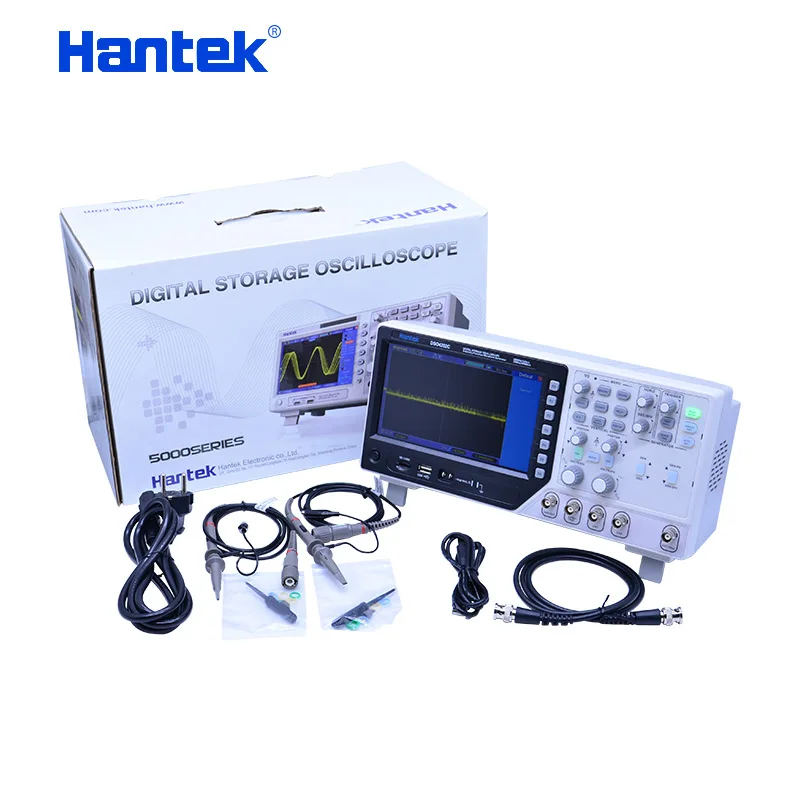

Hantek DSO4102C цифровой мультиметр осциллограф USB 100 МГц 2 канала 7 "64K TFT произвольный сигнал Osciloscopio логический анализатор

Описание товара

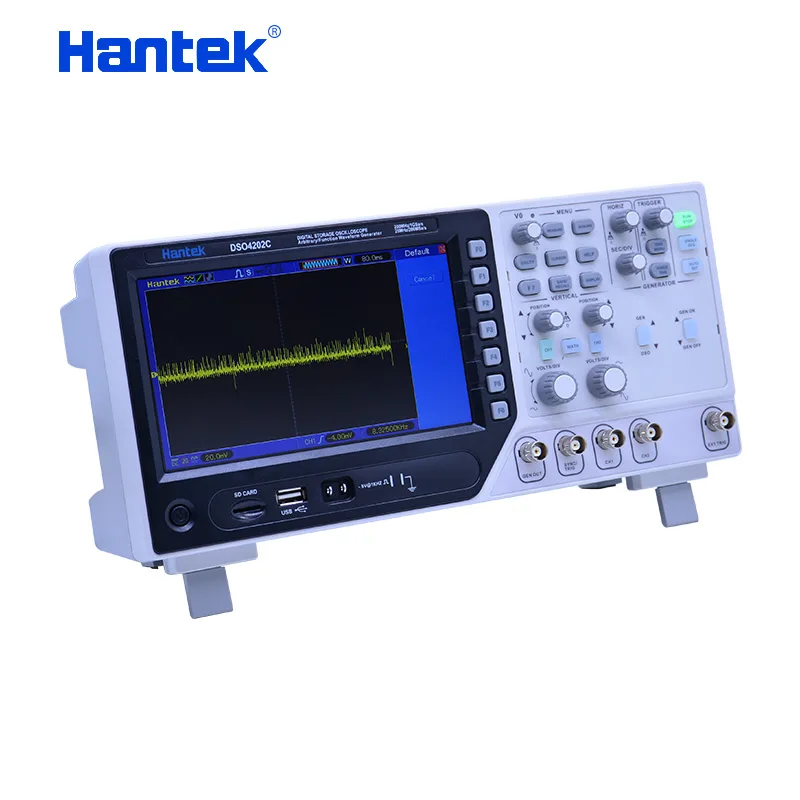

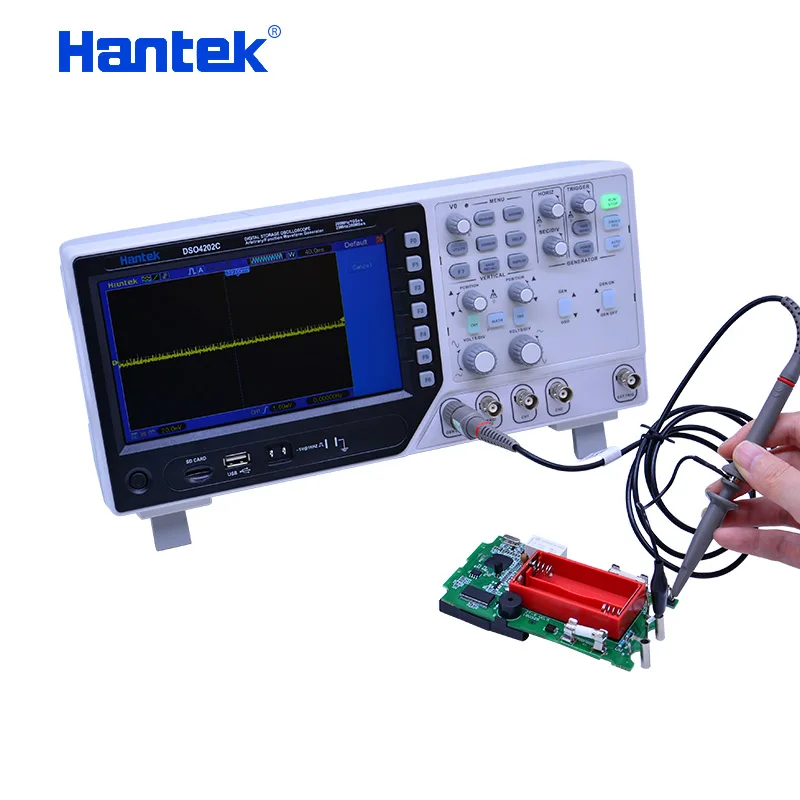

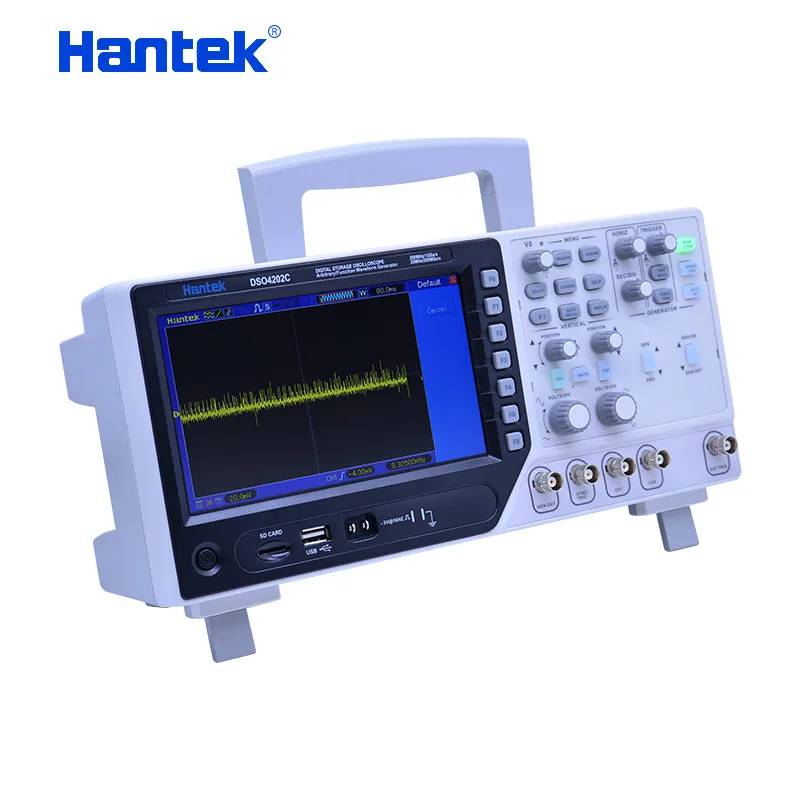

DSO4102C

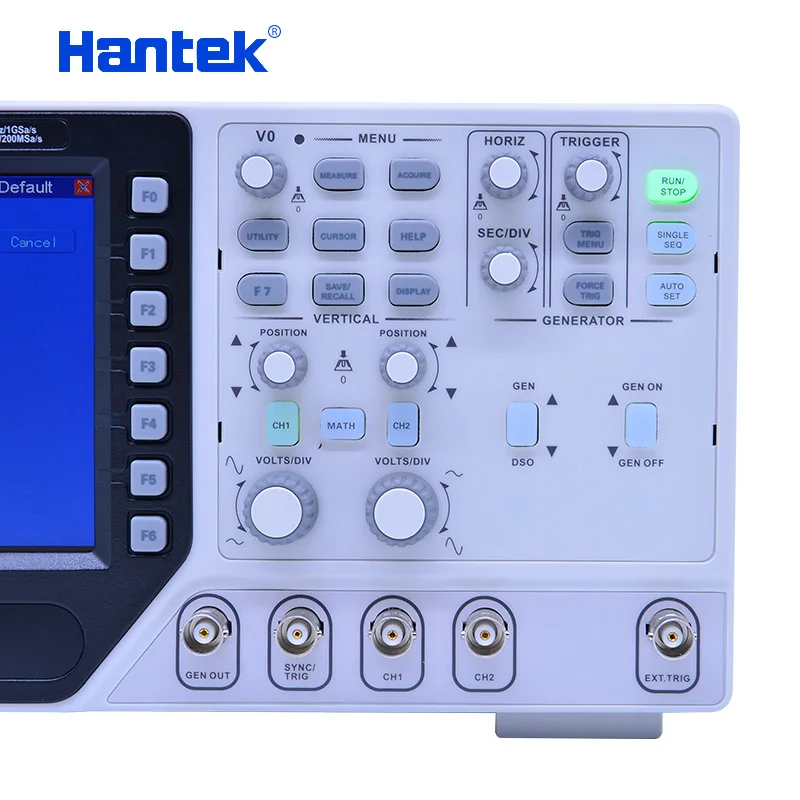

2-канальный цифровой осциллограф. 1 канал произвольный/функциональный генератор сигналов. Ключи для osilloscope и генератора сигналов отделены для удобства одновременной работы. Осциллограф: полоса пропускания 70 МГц, частота образцов 1GSa/s. 25 МГц генератор произвольной формы, разрешение 12 бит, DDS 200 МГц, 7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480.

Характеристика:

Тип дисплея: 7 дюймов 64K цветной TFT (диагональный жидкокристаллический)

Разрешение дисплея: 800 горизонтальных на 480 вертикальных пикселей

Контрастность дисплея: регулируемая (16 передач) с индикатором хода

Выход компенсатора зонда

Выходное напряжение (типичное): около 5Vpp в 1 м нагрузки

Частота (типичная) :1 кГц

Напряжение источника питания: 100-120VACRMS(10%), 45Hz до 440Hz, CAt II / 120-240VACRMS(10%), 45Hz до 66Hz, CATII

Потребляемая мощность: <30 Вт

Предохранитель: 2А, номинальная мощность, 250В

Размер: длина 385 мм, ширина 200 мм, высота 245 мм

Технические характеристики

Вертикальный

Вертикальное разрешение: 8-битное разрешение, все каналы отбираются одновременно

Диапазон положения: 2МВ/див до 10В/Див

Пропускная способность иВремя подъема на BNC (Типичный): DSO4202C:200 МГц, 1.8ns ; DSO4102C :100 МГц, 3.5ns ; DSO4072C:70 МГц, 5ns

Аналоговая полоса пропускания в нормальных и средних режимах на BNC или с зондом, DC в сочетании: 2МВ/div до 20мв/div, 400мв; 50мв/div до 200мВ/div, 1В; 500мВ/див до 2В/див, 40В; 5В/див, 50В

Математика: +, -, *, /, FFT

FFT:Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman;1024 точка образца

Ограничение полосы пропускания

Точность усиления постоянного тока: 3% для нормального или среднего режима приобретения, от 5 В/див до 10 мВ/див; 4% для нормального или среднего режима приобретения, от 5 мВ/див до 2 мВ/Див

Точность измерения постоянного тока: когда вертикальное смещение равно нулю, и N 16: (3% × Чтение + 0.1div + 1МВ) выбрано только 10 мВ/div или больше;

Средний режим сбора: когда вертикальное смещение не равно нулю, и N16: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Повторяемость измерений вольт, средний режим сбора:Дельта вольт между любыми двумя средними 16 волноводами, приобретенными при одинаковой настройке и условиях окружающей среды

ТРИГГЕРНАЯ система

Типы триггеров:Края, видео, пульс, наклон, со временем, альтернатива

Источник запуска: CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска: автоматический, нормальный, одиночный

Тип соединения: DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера(Тип триггера кромки): постоянный ток (CH1,CH2) :1div от постоянного тока до 10 МГц; 1.5div от 10 МГц до 100 МГц; 2div от 100 МГц до Full ; DCEXT) :200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; DCEXT/5):1 в от постоянного тока до 100 МГц; 1,75 в от 100 МГц до 200 МГц; AC: ослабляет сигналы ниже 10 Гц; HF отклонение: ослабляет сигналы выше 80 кГц;LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц.

Диапазон уровня запуска: CH1/CH2: 8 делений от центра экрана; EXT: 1,2 V;EXT/5:6V

Точность уровня триггера (типичная) точность для сигналов с увеличением и падением раз 20ns :CH1/CH2: 0.2div × Вольт/div в пределах 4 делений от центра экрана; EXT: (6% настроек + 40мв); EXT/5: (6% настроек + 200мВ);

Установить уровень до 50% (Типичный): работает с входными сигналами 50 Гц

Тип триггера видео: CH1, CH2: амплитуда от пика до пика 2 делений; EXT: 400мв; EXT/5: 2В

Форматы сигналов и частоты поля, тип триггера видео: поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии

Диапазон Holdoff: 100ns ~ 10s

Режим триггера ширины импульса:Триггер, когда (< , >, =, или); Положительный пульс или отрицательный пульс

Ширина импульса триггера: равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса

Диапазон ширины импульса: 20ns ~ 10s

Режим запуска наклона: триггер, когда (< , > , =, или); Положительный наклон или отрицательный наклон

Точка запуска наклона: равна: осциллограф срабатывает, когда наклон сигнала равен установленному наклону. Не равный: осциллограф срабатывает, когда наклон формы волны не равен установленному уклону. Меньше, чем: осциллограф срабатывает, когда наклон формы волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона.

Диапазон времени: 20NS ~ 10s

Триггер сверхурочной работы

С течением времени режим: поднимающийся край или опускающийся край

Диапазон времени: 20NS ~ 10s

Альтернативный триггер

Триггер на CH1: внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2: внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты

Разрешение считывания: 6 цифр

Точность (типичная):30ppm (включая все Частотные ошибки и 1 число ошибок)

Диапазон частот: переменный ток, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала: ширина импульса или триггер кромки режимы: все доступные источники триггера; Счетчик частоты измеряет источник триггера в любое время, в том числе, когда приобретение осциллографа паузы из-за изменения статуса запуска, или приобретение одного кадра завершилось. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и корректной полярности. Режим триггера видео: счетчик частоты не работает.

Режим источника сигнала

Сопротивление формы волны: DC-25MHz

Частота образцов: 200MHzDDS

Форма выходного сигнала: произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток

Разрешение частоты: 0.1%

Глубина формы волны: 4KSa

Вертикальное разрешение: 12 бит

Стабильность частоты: <30ppm

Диапазон сигнала: 3,5 В Макс.

Выходное сопротивление: 50

Система BW: 25 м

Гармонические искажения:-50dBc 1 кГц-40dBc 10 кГц

Охрана окружающей средыL

Температура: Рабочая: 32-122 (от 0 до 50); Нерабочая: от-40 до 159,8 (от-40 до + 71)

Метод охлаждения: конвекция

Влажность: + 104 или ниже (+ 40 или ниже): 90% Относительная влажность; 106-122(+ 41-50): 60% относительная влажность

Высота: Рабочая: ниже 3 000 м (10 000 футов); Нерабочая: ниже 15 000 м (50 000 футов)
