Инфракрасный нагреватель для духовки паяльная станция 800 Вт 180*235 мм T962 BGA SMD SMT

Инфракрасный нагреватель для духовки паяльная станция 800 Вт 180*235 мм T962 BGA SMD SMT

1 шт. T-962 инфракрасный обогреватель SMD BGA Пайка оплавлениемОборудование для духовки 180 м T962, наладочная станция для подогрева

Особенности:

1. T962-это печь с микропроцессором, контролируемая оплавлением. Устройство работает от стандартных 110VAC 50/60HZ (220VAC модель доступна). Пользовательский интерфейс поддерживается входными клавишами T962 и ЖК-дисплеем. Предварительно установленные режимы нагрева выбираются пользователем, поскольку они работают в режиме теплового цикла, отслеживаемом на ЖК-дисплее.

2. Эта автономная оплавительная станция обеспечивает безопасные методы пайки и манипулирование SMDBAG и другими маленькими электронными частями, установленными на сборке печатной платы. T962 может использоваться для автоматического повторного отпайки, чтобы исправлять поврежденные паяльные соединения, удалять/заменять плохие компоненты и выполнять небольшие инженерные модели или макеты.

3. Оконный ящик предназначен для удержания рабочего элемента. Точность теплового цикла поддерживается микрокомпьютером с замкнутым циклом управления с инфракрасными нагревателями, термопарой и циркуляционным воздухом.

4. T962 прост в использовании, процесс пайки полностью автоматический, определяемый предварительно заданными тепловыми циклами.

Автономный микропроцессор, УПРАВЛЯЕМЫЙ IC нагревателем, наладочная станция для пайки.Использует до 800 Вт энергосберегающего инфракрасного отопления и циркуляции воздуха для повторного потока припоя в большом количестве180 × 235 ммПлощадь.

Предварительно указаны параметры 8-ми (8) циклов пайки

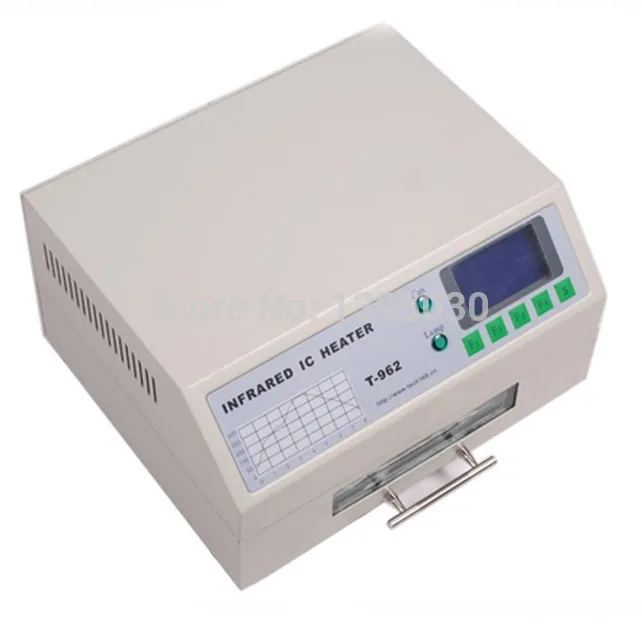

Циклы пайки выбираются клавиатурой, и прогресс отображается на ЖК-дисплее T962.

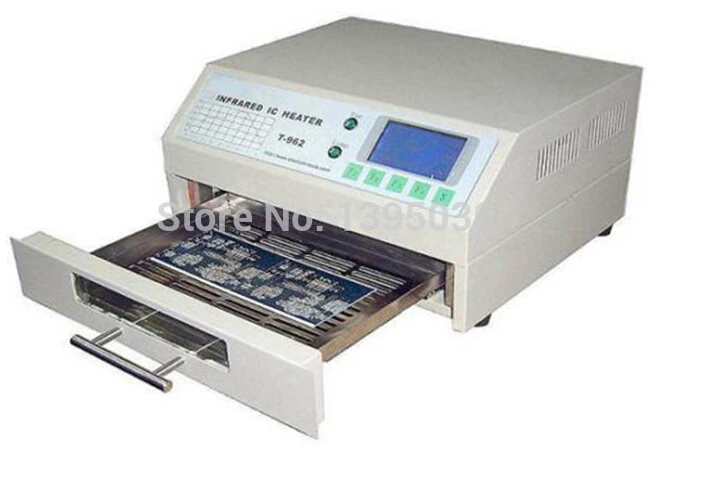

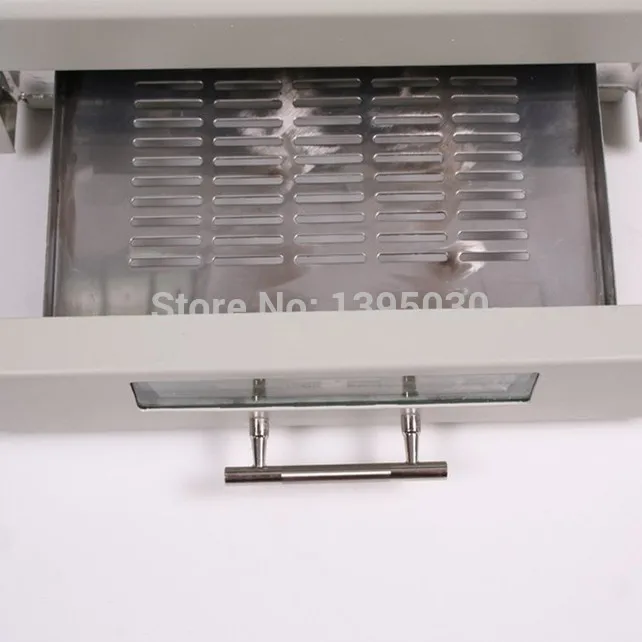

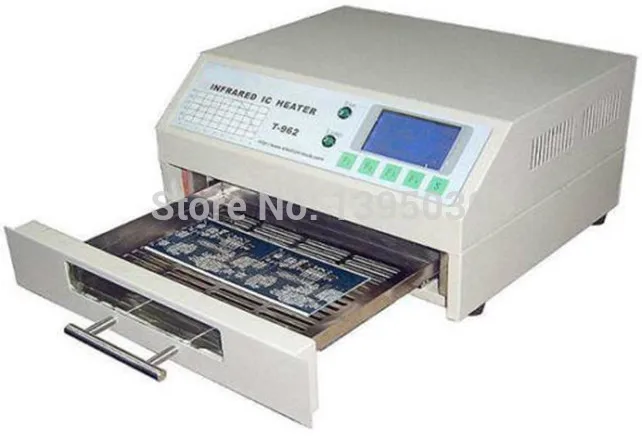

 Один оконный ящик вмещает сборки в нагревательной камере,

 Конструкция T962 эргономичная, практичная и легко управляемая.

Весь процесс пайки автоматически начинается сПодогрева, ЗамачиваниеИПайка оплавлениемЧерезПонижения температуры.

Конструкция T962 эргономичная, практичная и легко управляемая.

 T962-это экономичное решение для переделки от одной партии до малой партии по запросу.

 Светильник вес и небольшой след позволяет T962, которые могут быть легко скамейки расположены транспортировки или хранения.

5. T962 Может припаять большинство печатных плат, состоящих из двух частей, т. Е. : Chipsoplccqfpbga и т. Д.; Может использоваться для изготовления твердой резинки, переворачивания печатной платы, горячего старения, поддержания печатной платы и т. д. Будьте удовлетворены нуждами academe, smallorder run, а также широким развитием предприятий и компании.

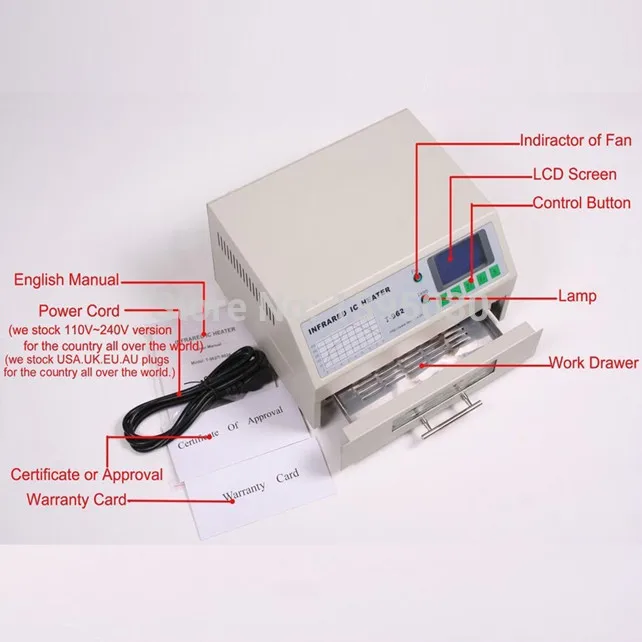

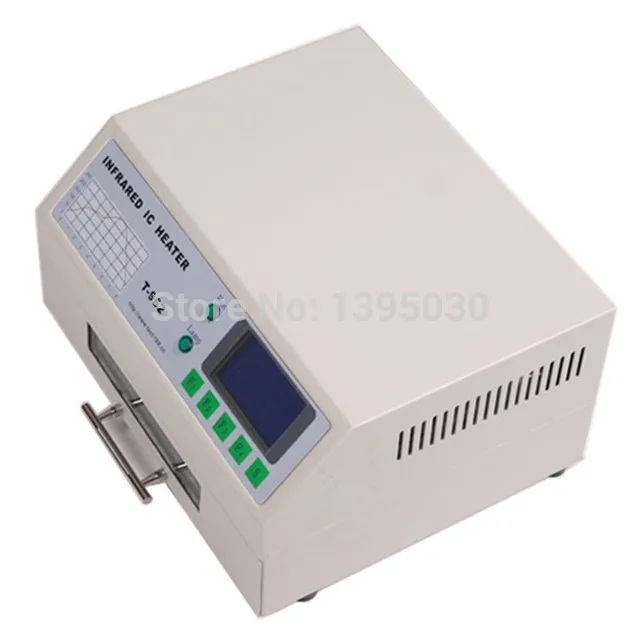

Показ изображения:

Параметры:

Модель: T-962
Напряжение питания: ac220в/50 Гц
Мощность Putout: 800 Вт
Максимальная площадь пайки: 180 × 235 мм
Диапазон температур: 100 °C-350 °C
Время цикла: 1-8 мин
Размеры: 31x29x17 см

T962 начальная настройка и настройка:

1. Поместите T962 на соответствующий уровень, изолированная рабочая зона.

2. Убедитесь, что рабочее пространство хорошо вентилируется (могут потребоваться выпускные вентиляторы),

3. Для защиты от тепла между T962 и его окружениями допускается не менее 20 мм.

4. Подтвердите, что рабочий ящик открывается и закрывается плавно и без проблем

5. Найдите поставляемый Универсальный шнур питания и подключите его от заднего фартука до переменного тока.

6. Найдите и нажмите кнопку включения питания, ЖК-дисплей будет светильник, T962 будет включен,.

Нажмите на кнопку s, на ЖК-дисплее появится главное меню.

Нажмите F4, чтобы выбрать меню на английском языке

В основном меню

Нажмите на кнопку F3 для выбора различных волн температуры. Например, выберите wave1

Нажмите кнопку F3 снова, посмотрите параметры, чтобы выбрать волну температуры:

Выберите: паста для пайки, сортировка, температура пайки, время и т. д., например:

Когда выбор закончился, затем нажмите кнопку F4, чтобы вернуть предыдущий лист. Нажмите на волну температуры, которую ключ theF1 проводит, чтобы сделать выбор автоматически.

Когда оно закончится, работа будет отключена автоматически, и звуковой сигнал работает.

На основной страничке меню нажмите F2button, управляя вручную

Нажмите кнопку F1, чтобы начать охлаждение, нажмите кнопку F1/S снова, чтобы остановить. Нажмите кнопку F2, чтобы начать нагревание, нажмите кнопку F2/S снова, чтобы остановить.

Волнового цикла для выбора

Нажмите кнопку S, чтобы выбрать рабочий интерфейс после включения, нажмите F4, чтобы выбрать другую языковую категория.

После того, как мы предоставим восемь различных волн, пожалуйста, выберите один согласно вашему запросу. Пресс в F1/F2 для того, чтобы выбрать различные волны, Пресс F3 для просмотра в другой параметр wave, Пресс 4, чтобы подтвердить волна, который вы выбрали.

Волновой, используйте то же самое с 85Sn/15Pb 70 Sn/30Pb

Волна 2, используйте то же самое с 63Sn/37Pb 60 Sn/40Pb

Волны три, используйте то же самое с Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5

Wave four, используйте то же самое с Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Волна пять, используйте то же самое по стандарту Красной резинки, чтобы повернуть температурную волну, Heraeus PD955M.

Wave six, seven, egiht, используйте то же самое, что и печатная плата, возвращается для фиксации и т. д.

Волновой seven и egiht, используйте то же самое с волнистым циклом, установленным самостоятельно.

Нажмите на кнопку s для отображения температуры,

Нажмите на кнопку F1/F2, вперед/назад, выберите разное время. Нажмите на кнопку F3/F4, вверх/вниз, чтобы выбрать различные температуры, нажмите кнопку s, чтобы сохранить.

Когда закончите работу, нажмите кнопку F4, чтобы выбрать волну температуры. Нажмите кнопку S для повторного использования.

 Инструкции по эксплуатации

(1) слегка поместите продукт, который будет обработан в ящике духовки на сцену, закройте ящик, нажмите F1, чтобы включить, автоматическая производительность, сделайте выбор тепловой волны, показывает текущее время работы, температуру и температуру на ЖК-экране, И автоматически обратите внимание на формирующуюся волну температуры.

(2) весь процесс находится под вашим наблюдением, вы можете увидеть его у окна ящика, и вы можете увидеть данные с ЖК-экрана. Если волна не достигает вашего запроса, пожалуйста, модифицируйте данные самостоятельно.

(3) предварительный цикл волн устанавливается в соответствии с температурой, требуемой другой паяльной пастой. Вы можете предварительно настроить другой волновой цикл в соответствии с вашими нуждами.

(4) в процессе работы вы можете нажать S, чтобы остановить; Когда закончите, вытяжной вентилятор будет работать автоматически, чтобы охладить, вы также можете силой включить вытяжной вентилятор.

(5) завершите пайку, если где-то неисправен, вы можете продать его снова автоматически, или вы можете продать его вручную.

Управление предложения

(1) чтобы удовлетворить потребность пайки с обеих сторон печатной платы, в машине предусмотрен специальный вентиляторный воздуховод. Когда обе стороны печатной платы имеют большую разницу в температуре, она может продавать пластырь с одной стороны, и в то же время, она также может держать другую сторону печатной платы. Чтобы удовлетворить пайки небольшой платы, пожалуйста, предварительно Положите плату печатной платы в размер 10 см * 10 см, при пайке маленькой платы и паяльника. Это сделает паяльный эффект очень хорошим.

(2) когда вы используете устройство, пожалуйста, предварительно нагревайте его, если температура окружающей среды низкая, слишком влажность. Способ: после выбора волнового цикла, запускайте аппарат с ничего в ящике в первый раз.

(3) внимание: аппарат не может использоваться для пайки чипов (чипы с металлической инкапсуляцией хорошо блестят), И пластмассовая штепсельная вилка, которая не может выдерживать температуру 250 градусов по Цельсию.

(4) о способе измерения температуры машины: Используйте стандартное атмосферное стекло. Закрепите щуп на лицевой стороне печатной платы (убедитесь, что это лицевая сторона), затем поместите плату печатной платы в ящик, закройте ящик. И затем вы получите фактическую температуру.

Техническое обслуживание

А. Держите внутреннюю часть машины прозрачной. Пожалуйста, сделайте следующие действия:

Когда аппарат используется несколько раз, пожалуйста, включите нагрев и вытяжной вентилятор в течение двух-трех минут, чтобы поток остался в машине volatilization. Он будет держать внутреннюю часть машины в чистоте, и сделает функцию стабилизации машины.

B. При необходимости очистите смотровое стекло ящика.

Предупреждение!

А. Убедитесь, что блок питания соединен с earth.

B. Не отключайте выключатель сразу после использования, убедитесь, что устройство охлаждается, а затем выключите переключатель и отключите блок питания.

В. Нет никакого способа сделать удаление дыма, пожалуйста, поместите устройство в вентилируемое состояние, чтобы избежать травления (когда паяльная паста испаряет).

D. Изоляции в машинке были обработаны строго. Не разбирайте устройство до тех пор, пока не появятся какие-либо меры безопасности.

Посылка включает в себя:

1 x T-962 инфракрасный обогреватель
