AD584 4 канальный 2 5 в/7 В/5 В/10 в Высокоточный опорный модуль напряжения AD584L|high voltage

100% новый и высокое качество
AD584 Введение:
AD584 является восьмиконтактным точным эталонным напряжением, программируемым четырьмя распространенными выходными напряжениями: 10,000 в, 7,500 в, 5,000 в и 2,500 В. Вход диапазон напряжения 4,5 V постоянного тока до 30 V. Устройство использует лазерную технологию обрезки вафель для регулировки уровней выхода и коэффициентов температуры, чтобы получить наиболее гибкий однокристальный, высокоточный исходный источник напряжения. AD584 рекомендуется в качестве внешнего прецизионного источника напряжения 12 или 14 бит цифрового в аналоговый (DAC) /аналоговый в цифровой (ADC) преобразователь эталонного источника напряжения, И его производительность, как правило, лучше, чем стандартная отдельная ссылка.
На рынке есть AD584J, AD584K, AD584L.

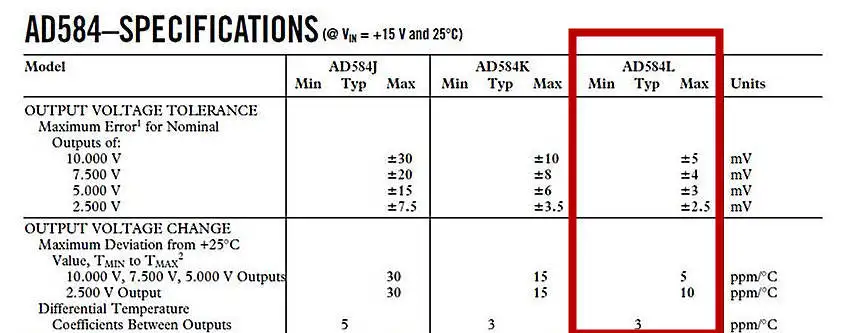

AD584L-Лучшая производительность, см. Ниже, с нашей доской AD584L

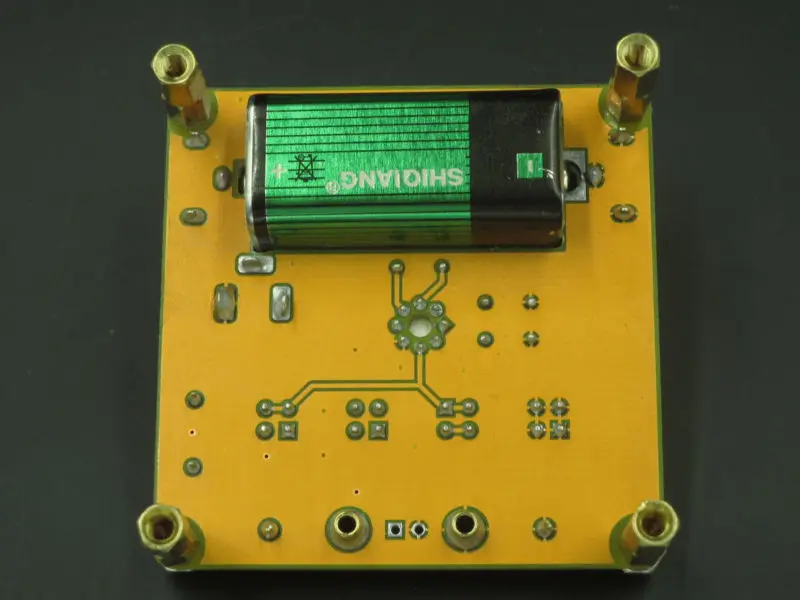

Доска Особенности:
1. Встроенный аккумулятор 15 в, мы знаем, что аккумулятор является самым низким уровнем шума, так что он может выводить нетронутое, стабильное напряжение, чтобы обеспечить надежную гарантию

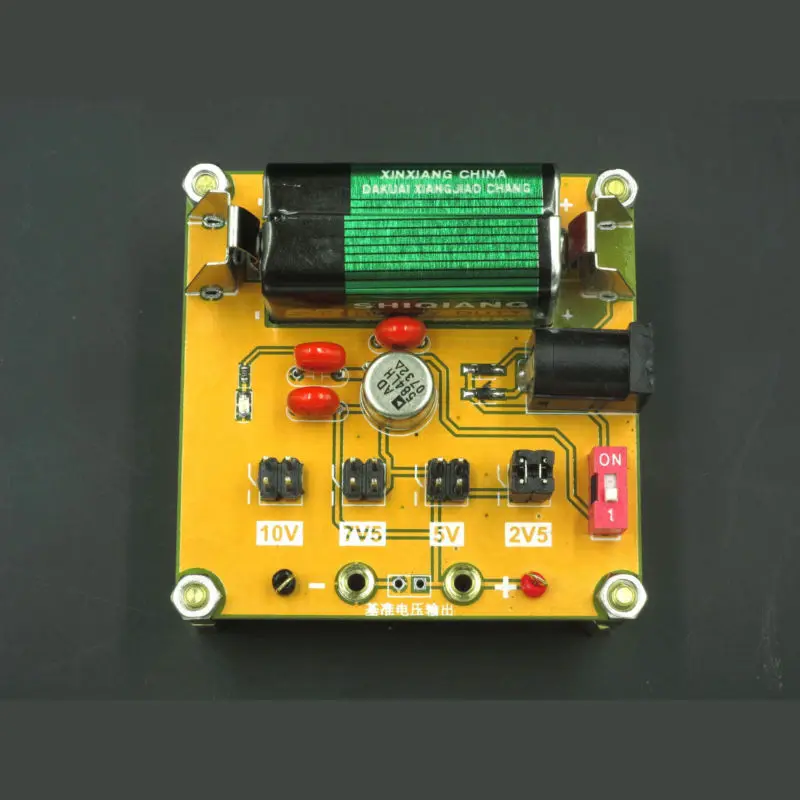

2. Плата имеет четыре программирующих терминала, каждый из которых соответствует выходному напряжению, короткое замыкание путем короткого замыкания соответствующего клеммного блока для передачи соответствующего напряжения. Так как программирующие контакты AD584 в программировании, его короткое сопротивление повлияет на выходное напряжение, чтобы уменьшить сопротивление короткого замыкания, два терминала параллельно. Преимущества альтернативной клеммы являются более надежными и гибкими, сопротивление короткого замыкания может быть меньше.
3. Коэффициент температуры: 5 ppm / ° C (максимум, 0 ° C до 70 ° C, AD584L) 15 ppm / ° C (максимум, от-55 ° C до + 125 ° C, AD584T)
4. Потребляемая мощность: Статический ток: 1 мА (макс.), низкий ток покоя идеально подходит для аккумулятора ed.
5. Грузоподъемность: 10 мА
6. Рабочее напряжение: 4,5 V до 30V, обратите внимание, что необходимо рабочее напряжение выше, чем у запрограммирован выходное напряжение
7. Диапазон температур: AD584J / K / L Номинальный диапазон рабочих температур от 0 ° C до + 70 ° C, AD584S / T, С-55 ° C до + 125 ° C.
8. Внешний интерфейс питания, вам нужно более 11 В постоянного тока
9. Исходный выходной интерфейс напряжения с медным 2 мм тестовым гнездом для легкой карты в мультиметр пера для измерения или калибровки других инструментов.
10. Каждая плата на заводе должна быть обнаружена Aglient 6 цифровой мультиметр, и отмечена выходным напряжением, дружественно.
11. Перед обнаружением мультиметра и разогрева платы не менее 30 минут при комнатной температуре 25 градусов, чтобы обеспечить точность обнаружения.

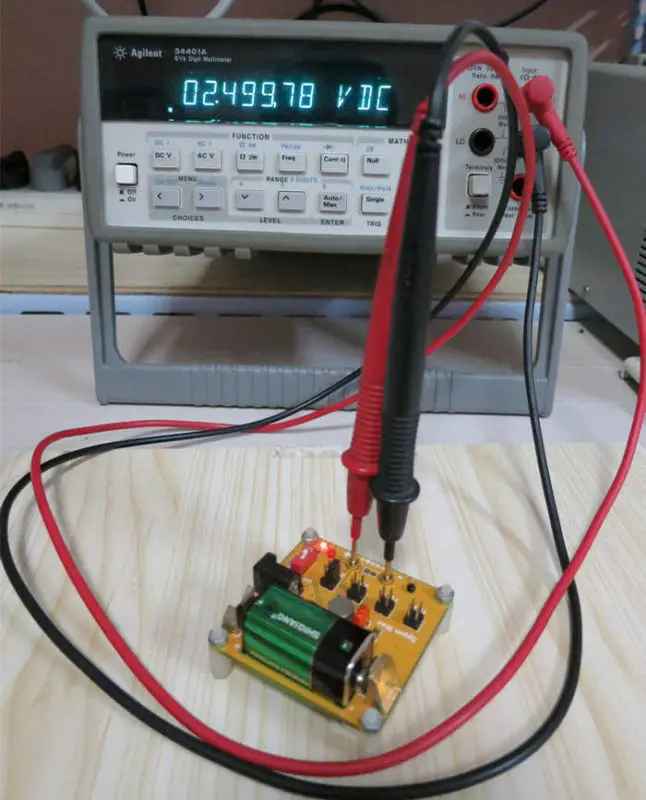

Ниже приведены шесть с половиной Agilent мультиметр измеряется 2,5 V Выходное напряжение эффект, 2,49978 V и стандартная погрешность невелика.
