Адрес данных:Pan.baidu.com/s/1ntuOtrr

MAX7219 является своего рода интегрированный последовательного ввода/выход общий катод драйвер дисплея, он соединяет микропроцессор с 8-значный 7-значный светодиодный дисплей, также можно подключить к линии отображения или 64 независимых светодиодный. Он включает в себя встроенный BCD B кодировщик, многоканальную схему сканирования, сегмент word driver, и есть 8*8 статическая RAM, используемая для хранения каждой информации. Для настройки тока сегмента для каждого светодиодный индикатор используется только один внешний регистр.

Удобный четырехпроводной последовательный интерфейс может быть подключен ко всем микропроцессорам общего назначения. Каждая информация может быть обработана в обновлении без перезаписи всех дисплеев. MAX7219 также позволяет пользователю выбирать данные для каждого кода или нет.
Все устройство содержит режим низкого отключения питания 150 a, аналоговый и цифровой контроль яркости, регистр ограничений сканирования позволяет пользователю отображать данные 1-8 бит, так как есть режим обнаружения для всех светодиодный люминесценции.

Только 3 порта IO могут управлять матрицей 1 точки! Матричный дисплей без мерцания! Поддержка каскада!

Цена указана за набор «сделай сам», а не за готовую продукцию!

Отказ от ответственности:Для обеспечения того, чтобы все компоненты были новыми, плата PCB прошла тест на тестовую рамку, чтобы гарантировать хорошее физическое соединение. Существует риск сварки, после сварки, не принимаем возврат. Но может быть бесплатным, чтобы помочь клиентам отлаживать, ремонтировать, доставлять назад и вперед клиентом!

Параметры модуля:

1 одиночный модуль может управлять общей матрицей с катодом 8*8

2 модуля Рабочее напряжение: 5 В

3 Размер модуля: 5 см длина х ширина 3,2 см X Высота 1,5 см

4 с 4 фиксированными винтовыми отверстиями диаметром 3 мм и может использоваться для хранения фиксированных столбов M3

5 модулей с входным и выходным интерфейсом, поддержка нескольких модулей каскада

Описание подключения:

1 левая сторона модуля-входной порт, а правая-выходной порт.

2 управления одним модулем, входной порт должен только получать ЦП

3. Чем больше модуль каскада и входного конца первого модуля соединен с ЦП и входным концом входного конца выходного конца подключен ко второму модулю, выходной терминал второго модуля соединен с тремя модулями и так далее.

Использование 51 микрокомпьютера с одним чипом в качестве примера:

VCC - 5V

GND - GND

DIN - P22

CS - P21

CLK - P20

На что следует обратить внимание:

1.VCC и GND не могут быть изменены, чтобы не сжечь чип!

2 использование 51 MCU P0 порт управления, pullupsare, рекомендуемое значение для 4,7 K -- 10K

3 пожалуйста, вставьте точечную матрицу в отверстие, а затем вставьте отверстие в сварку платы PCB. Точечная матрица слова одной стороны к себе, слева направо 123456. Печатная плата первый штырь для квадратной прокладки!

4 электролитических конденсатора с длинными ножками в качестве положительного полюса, короткий штырь для отрицательного полюса; Керамический конденсатор без положительного и отрицательного полюса.

Готовая продукция, как показано ниже:

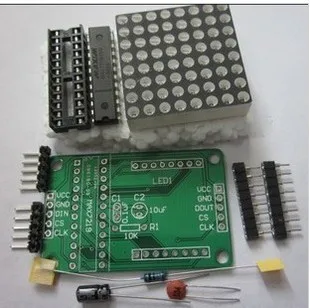

Список поставки:

1. Печатная плата 1 блок

2,5 P однорядные 2 фута

IC 3,24 P розетка 1

4 линии MAX7219 чип 1

Электролитический конденсатор Five10uF 1

6.0.1 мкФ керамический конденсатор 1

Сопротивление 7,10 K 1

8,8 P круглое отверстие блок 2 (расстояние 2,54 мм)

8*8 9,3 мм Общая Катодная красная точечная матрица 1

10 схематических схем и 51 одночиповый драйвер a (по электронной почте)
