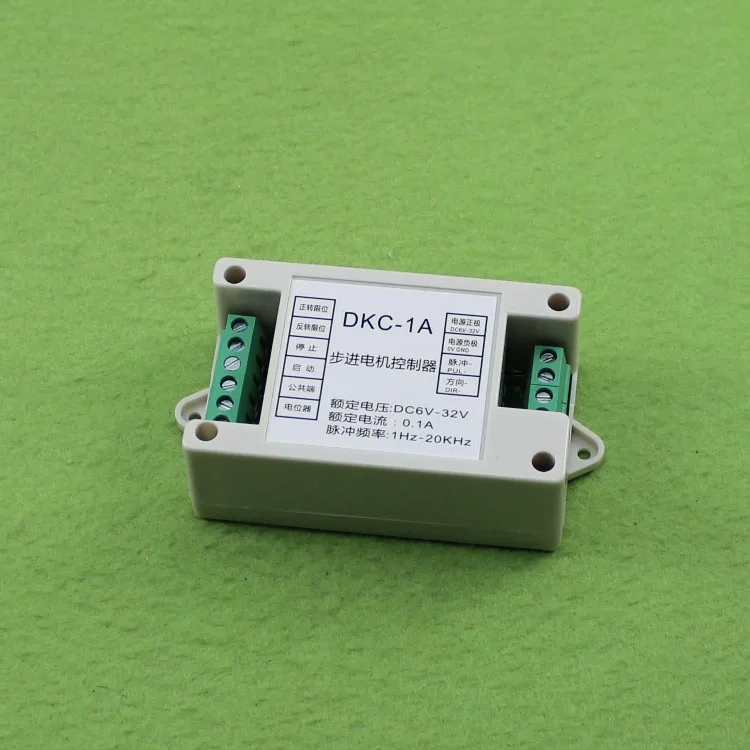

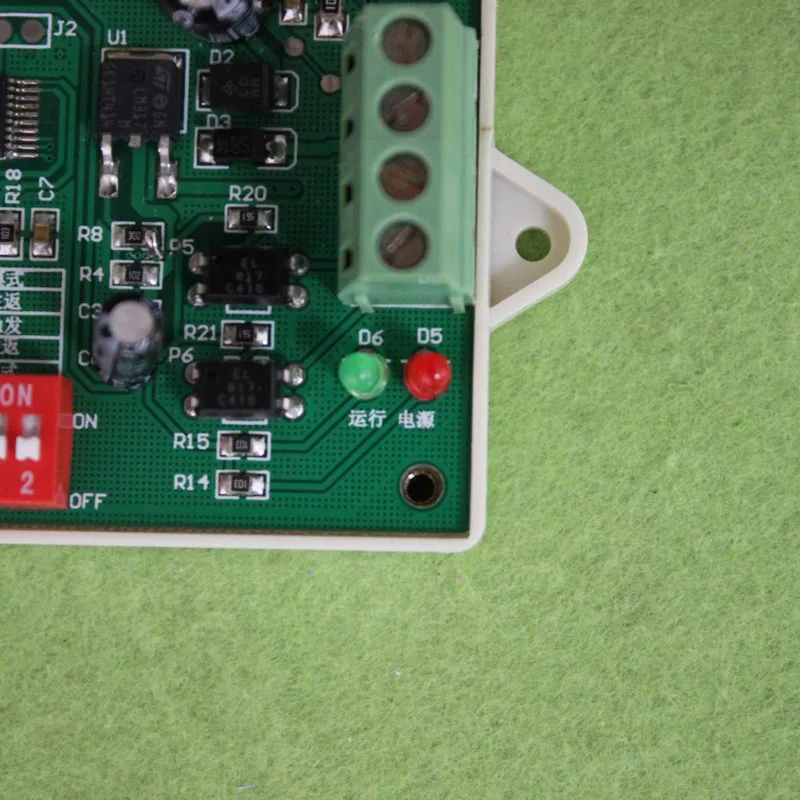

Контроллер шагового двигателя [LAN] импульсный

Контроллер шагового двигателя [LAN] импульсный

• Широкий вход напряжения,5-32DC;
• С защитой источника питания, защита от перенапряжения, защита от перегрузки по току, полностью защищает безопасность контроллера
• Входная точка сигнала-вход нижнего уровня;
• ОптимизированоSКривая ускорения типа
• Максимальная выходная частота может быть достигнута20K
• Входная и выходная оптопара

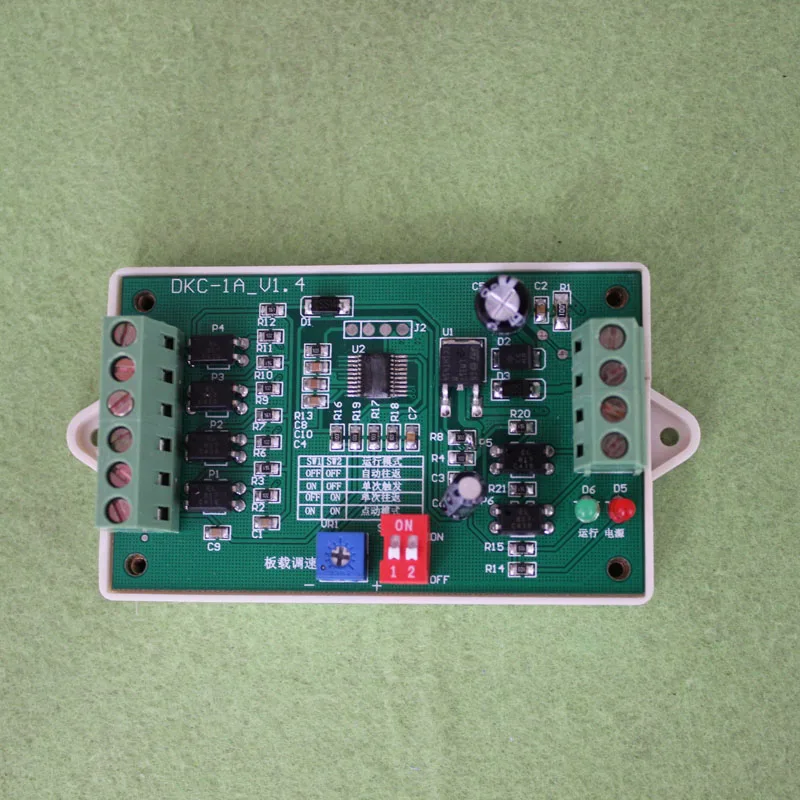

• Регулировка потенциометра платы, автоматическое переключение внешнего потенциометра

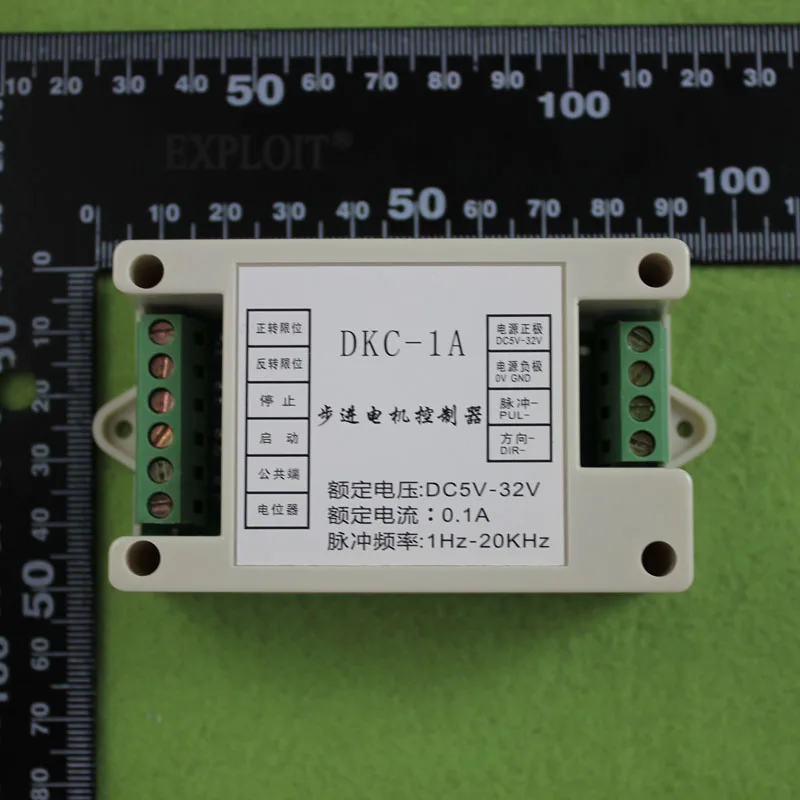

• -Различные функции, установите простую, функциональная и практичная, объем 5*8,2 см
• Прилагаемое заявление

Функциональные режимы:

1: автоматический режим круглого хода

2: одиночный режим круглого хода

3: режим одиночного триггера

4: режим перемещения точки

Применение управления: (автоматический режим круглого хода)

1Оборудование вAИBМежду точкой и круглой поездкой.

После включения устройства включается внешний триггер.Запуск, запуск устройстваAТочка положительного лимита передачиПосле автоматического обратного ходаBПятноПосле лимита инверсии,Бег кAТочка, поэтому бегает вперед и назад. До тех пор, пока триггер не остановит работу двигателя.

Настройка параметров:

1НастройкаSW1 = OFF,SW2 = OFF(Автоматический режим круговой поездки)

2Регулировка скорости нагрузки пластиныВнешний потенциометр,Отрегулируйте соответствующую скорость.

Два приложения управления: (один режим запуска)

1Оборудование изAТочка кBОстановка после точки. Перезагрузите устройство от точки B до остановки точки.

После включения устройства включается внешний триггер.Запуск, устройствоAПятноОтправление, когда устройство работает доBТочка положительного лимита передачиПосле того, как устройство прекратит работу, если устройство запускается снова, устройство срабатывает от точки B, чтобы достичьAПосле точки устройство останавливается. ПускаA->B stop, start B->A stop процесс движения. Если устройство находится в эксплуатации, двигатель немедленно прекращает работу.

Настройка параметров:

1НастройкаSW1 = OFF,SW2 = ON(Режим одиночного триггера)

2Регулировка скорости нагрузки пластиныВнешний потенциометр,Отрегулируйте соответствующую скорость.

Приложение три управления: (одиночный режим круглого хода)

1Оборудование изAТочка кBВозврат в точку после остановки.

После включения устройства включается внешний триггер.Запуск, устройствоAПятноОтправление, когда устройство работает доBТочка положительного лимита передачиПосле запуска устройства, когдаAПосле точки двигатель останавливается. Закончить один раз

A->B->A процесс движения. Если устройство находится в эксплуатации, двигатель немедленно прекращает работу.

Настройка параметров:

1НастройкаSW1 = ON,SW2 = OFF(Режим одиночной круглой поездки)

2Регулировка скорости нагрузки пластиныВнешний потенциометр,Отрегулируйте соответствующую скорость.

Четыре приложения управления: (точечный динамический режим)

1Полностью внешний переключатель контроллера start stop, положительный реверс.

После включения устройства, входной конец входного терминала уровня двигателя работает,

Нижний уровень отмена, остановка двигателя.

Чтобы остановить входной конец конца работы двигателя,

Нижний уровень отмена, остановка двигателя.

Настройка параметров:

1НастройкаSW1 = ON, SW2 = ON(Режим точечного движения)

2Контроль скорости платыВнешний потенциометр,Отрегулируйте соответствующую скорость.
