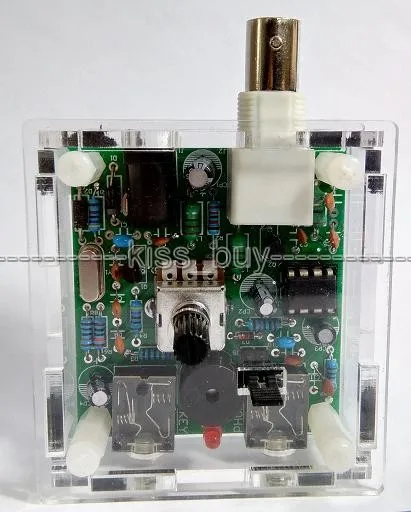

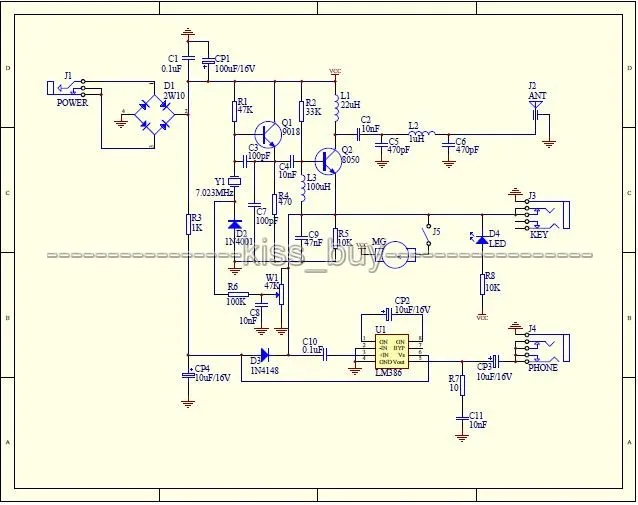

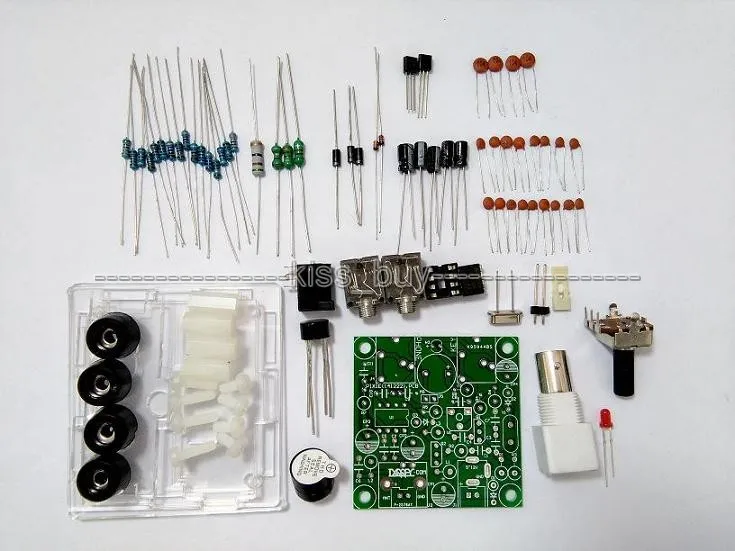

Это наборы «сделай сам», чехол 1. Введение «Пикси»-это очень малый объем простой 40 метрового диапазона микро-амплитуда мощности телеграф трансивер, несмотря на то, что это маленький размер и бездисковый ресивер ограничений, он способен работать несколько тысяч миль при подключении к хорошей 40 м антенну. «S-Forty-9er», разработанный компанией «LXQQFY.com»,. Улучшения: z вертикальное сопротивление изменено на горизонтальное сопротивление, устраняет проблему сопротивления к короткому замыканию. Z мы не проводим различия между положительными и отрицательными электродами источника питания. Диапазон входного сигнала питания увеличен до 13,8 В. z добавьте звуковой сигнал для отправки (Используйте jumper shield), добавьте светодиодный сигнал для отправки. Z добавьте акриловый корпус. 2. Технические характеристики Источник питания: 9 ~ 13,8 В постоянного тока, >500 мА (рекомендуется использовать батареи) Антенна: 50 Ом, 7 МГц, SWR <2,0 Прием: статический ток 20 мА Мощность передатчика: 1,2 W Частота: запуск частоты вибрации, 7023 кГц Принимает частоту локального осциллятора: около 7023-7023 кГц Режим: CW Ключ: Ручной Чехол: акриловый 3. Принцип цепи см. Последние страницы документа, сопровождающих чертежи, 9018 и окружающие компоненты, которые представляют собой стандартный осциллятор колпиттов и колеблются (Осциллирующий сигнал протекает около 1 мВт) при приеме локального осциллятора сигнал напрямую соединяется через конденсатор до 8050. Выбросов состоянии (клавиша нажата), 8050 в качестве одного пучка ближнего света класса C усилитель, усиленный сигнал через 0,01 мкФ конденсатор с алюминиевой крышкой, с подключением к Пи-тип фильтра низких частот, И затем отправлен на антенну; Режим приема (релиз ключа), 9018 элемента вокруг осциллятора beat (BFO), 1N4001 в сочетании с высоким напряжением и снижением емкостного давления, с концами постоянного тока, частота локального колебания может быть увеличена до примерно 0-3 кГц, сигнал приема 7,023 МГц может быть легко выполнена с частотой летучих мышей. 8050 находится в нелинейной области (думаю, транзистор не более, чем два диода «назад-назад» неправильный), сигнал, полученный антенной, с сигнальный микшер BFO, смешивание аудиосигнал при помощи получено после того, как 0,1 мкФ конденсатор с алюминиевой крышкой, муфта заданные LM386 аудио усилитель мощности, Звуковой сигнал, усиленный 10 мкФ конденсатор с алюминиевой крышкой, через LM386 5 средства ухода за кожей стоп прямые эвакуации наушников. Ключ управлять не только LM386-off от источника питания включен 1N4001 Варакторного смещения, таким образом, что емкость системы государственного управления. Примечание: Этот товар diy комплекты. Это потенциометр, чехол с большим потенциометром - Посылка содержание
100% Фирменная Новинка 1xdiy наборы S-PIXIE CW QRP супер коротковолновый радиоприемник трансивер Радио 7,023 кГц + чехол | |
