Контроллер полета APM2.8 ArduPilot 6M GPS 433 МГц Телеметрия OSD и USB horizon|flight controller|433mhz telemetrygps 6m

APM2.8 Контроллер полета ArduPilot 6 м GPS 433 МГц Телеметрия OSD и USB горизонт

Параметры:

APM V2.8.0 Описание:
-Эта версия устраняет 1,0 мм 6P SM06B GPS интерфейс V2.52 старой версии, и изменить его в DF13-4P I2C внешний

Компас интерфейс.
-Установите DF13-5P интерфейс GPS с внешним интерфейсом компаса, удобным для подключения GPS и экстернакомпаса.
-Интерфейс V2.52 I2C изменяется на многофункциональный интерфейс MUX
-Модифицированная версия добавила изоляционный резистор, когда OSD интерфейс используется с телеметрией, интерфейсы эффективно избегаются
-V2.52 версия 3,5 в источник питания принимает IPS79133, 6 в Выдерживает напряжение, выходной ток 100 мА, необходимо поставить питание для

Шесть IC, немного недостаточная способность источника питания, легко сжигается. Новая версия принимает нам LP2985-3.3, 16V выдерживать

Напряжение, более надежное, устраняет возможность плохого здоровья гироскопа

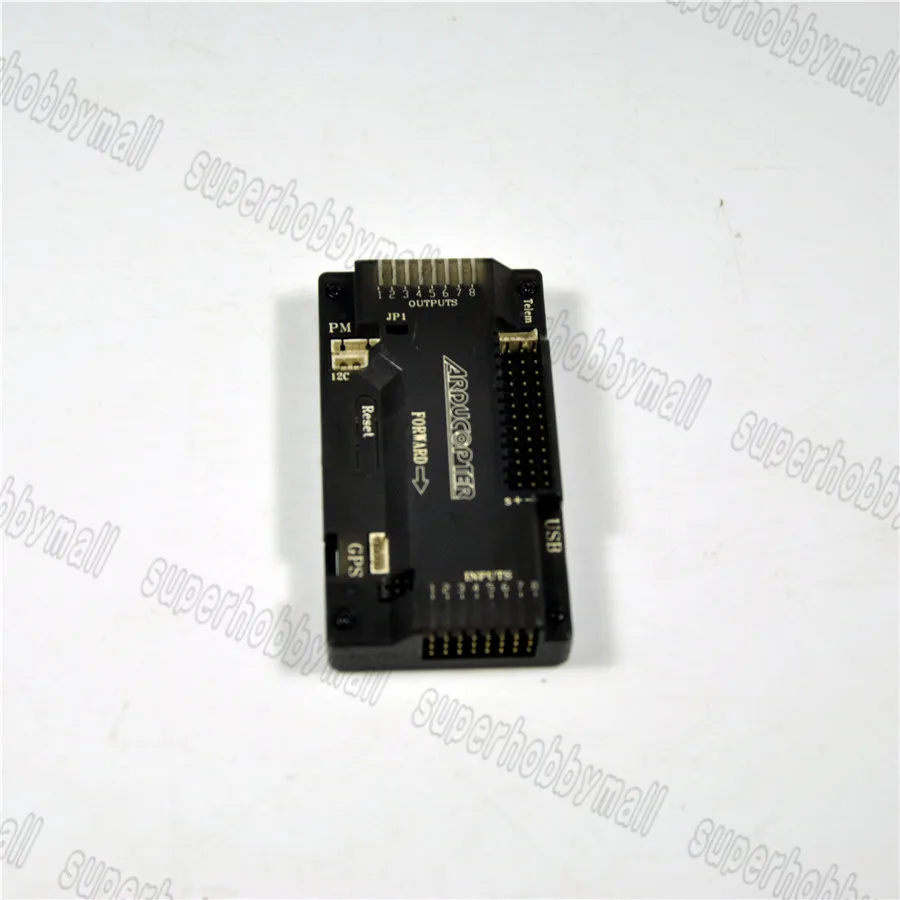

Контроллер полета APM V2.8.0:
-Игла: боковой штифт
-Источник питания: LP2985-3.3
-Максимальное напряжение: 16 В
-Добавить 47 мкФ танталовый конденсатор

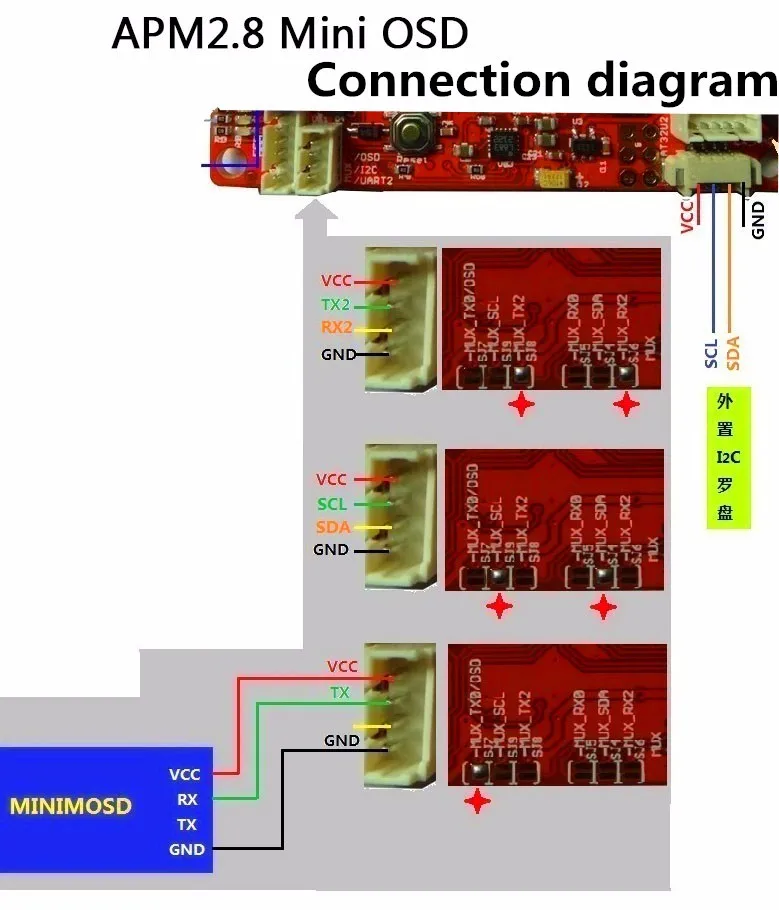

-Порт: MUX (UART0, UART2, mnnI2 и OSD являются необязательными, OSD-это дефолтный выход)

Корпус перемычки на выбор:
-Встроенный компас: вставьте перемычку в штыревой разъем MAG.
-Внешний компас: Вытяните перемычку от разъема MAG.

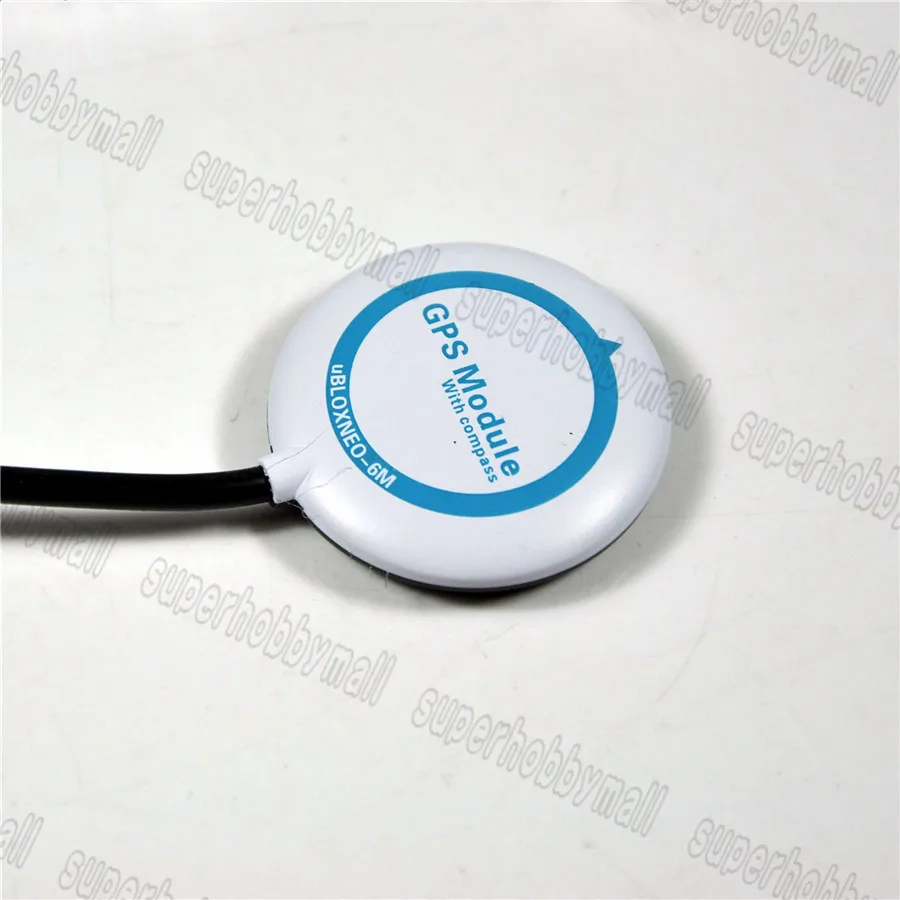

Ublox NEO 6M GPS Особенности:
-Встроенный компас GPS модуль
-Основной чип: Ublox-6M
-С быстрой скоростью спутникового поиска и высокой точностью
-Совместимость с APM последовательным портом и I2C портом
-Включает в себя круглый пластиковый корпус и gps-поддержку

433 МГц 3DR радио Телеметрия версия:
-Диапазон: 433 МГц
-Мощность: 100 мВт
-Фильтр с низким уровнем шума: нет
-Передача данных: деление времени дуплекс hal
-Поддержка шифрования данных: нет
-Расстояние наземной связи: 300-800 м

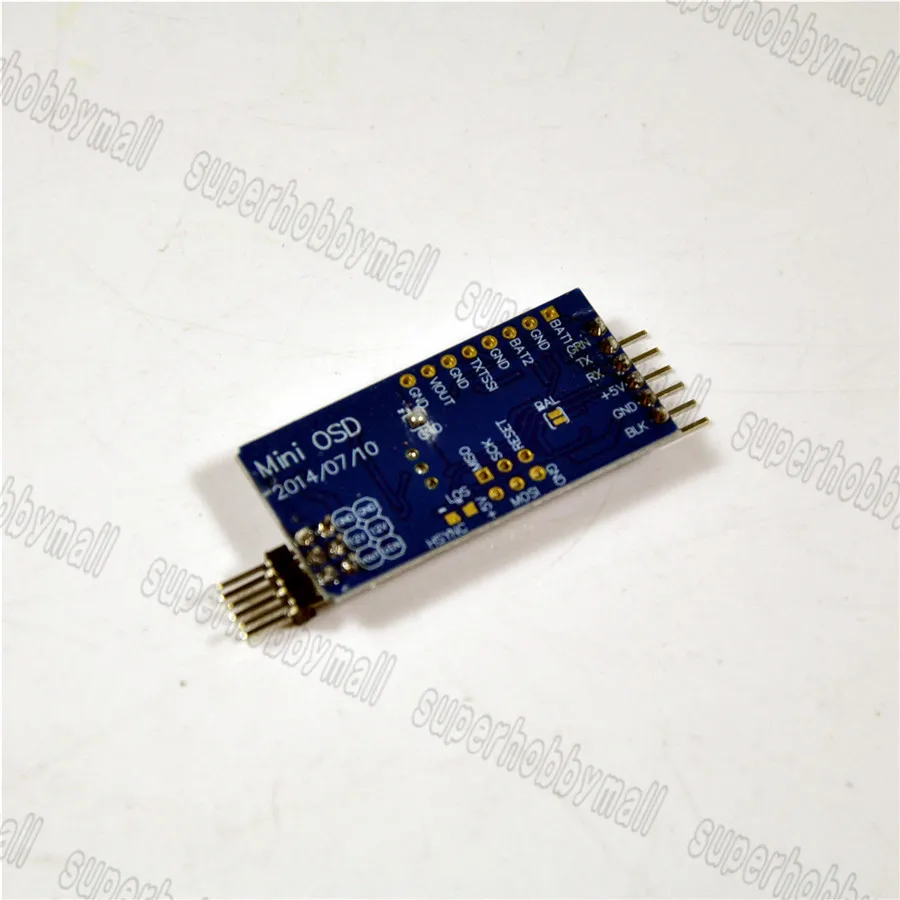

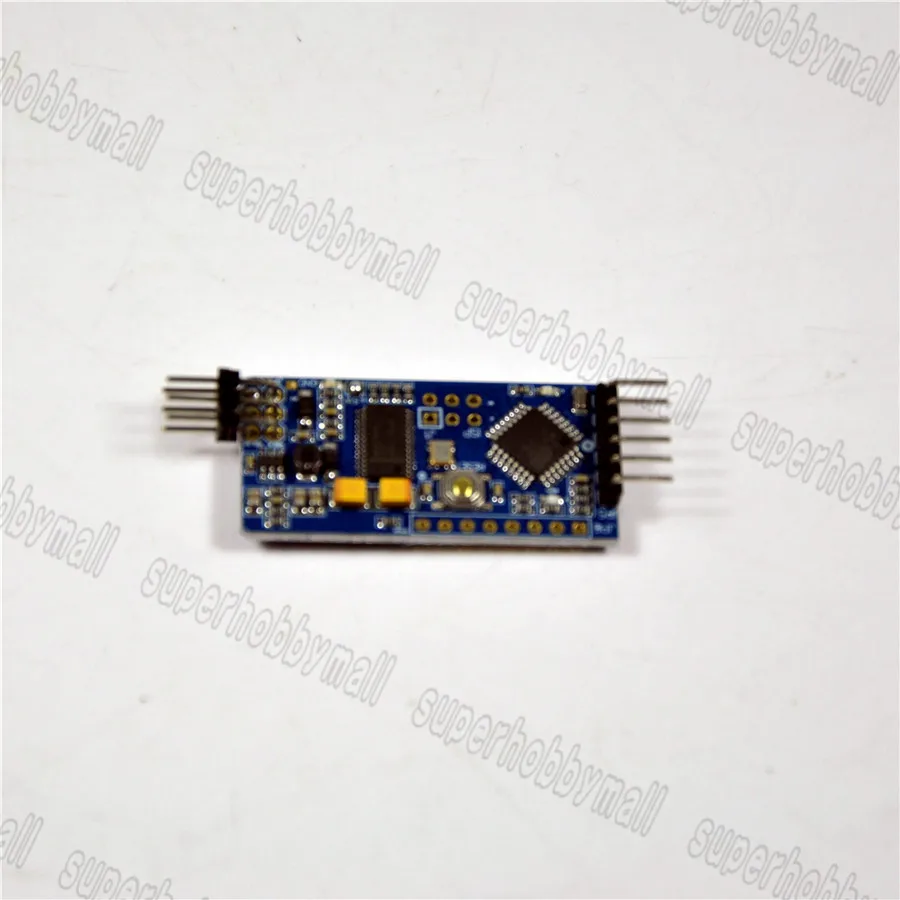

Мини Rev. 1,1 Описание OSD:
-APM имеет компаньон плата OSD под названием мини OSD. Считывает все данные MAVLink в потоке APM, Телеметрия и накладках

В потоке видео, если вы используете бортовую камеру и беспроводной видеопередатчик. Это полезно, если вы летите в первый раз

Режим просмотра человека (FPV) или не хотите использовать ноутбук на поле, чтобы увидеть ваши телеметрические данные в планировщике миссии.

Примечание: модуль питания предназначен только для питания APM/Arduflyer, радиоуправляемого приемника и аксессуаров (GPS, радио телеметрия).

Он не предназначен для питания сервоприводов. Для этого используйте собственный ESC/BEC вашего самолета.

Модуль питания APM:
-Функция PM: используется для обнаружения напряжения и тока батареи, плата управления полетом принимает эти два сигнала, вычисляя батарею

Оставшаяся мощность и оставшееся время полета
-Этот модуль имеет BEC функция, может выход 5,3 (постоянный ток) Макс 3A A постоянного тока, поставить стабильного питания для flight control board
-Разъем сигнального кабеля принимает японский оригинальный разъем, что делает соединение надежным
-Модуль питания APM 2,5-это простой способ обеспечения APM 2,5 чистой мощностью от LiPo батареи, а также тока

Измерения потребления и напряжения батареи, все через 6-pos-кабель. Бортовой регулятор переключения выходов 5,3 V

И максимум 2.25A от до 4S LiPo батареи. Модуль питания полностью собран с разъемами Deans,

И обернуты в термоусадочную трубку для защиты.
-Максимальное входное напряжение: 28 в
-Максимальное Измерение тока: 90A
-Измерение напряжения и тока, настроенное для 5V ADC
-Регулятор переключения выходов 5,3 V и 3A max
-6-pos DF13 кабель подключается непосредственно к APM 2,5 'pm' коннектору

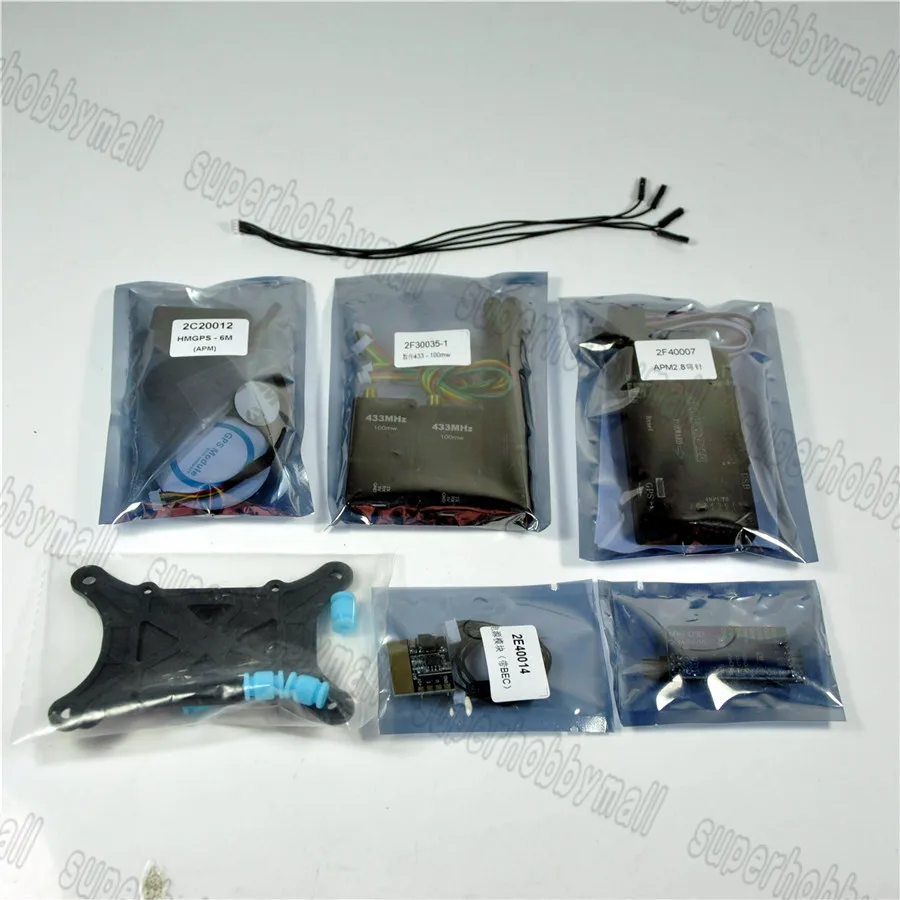

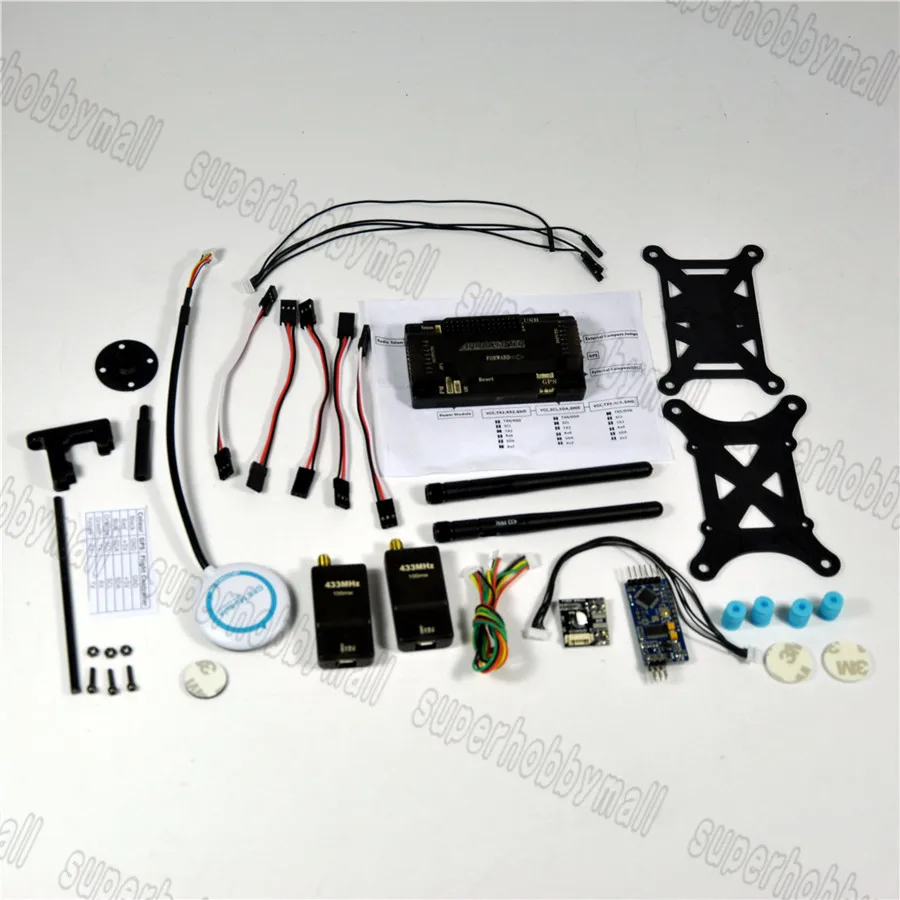

Посылка включает в себя:
-Чехол для платы APM2.8.0-1 шт.
-1 x Neo-6M GPS модуль с компасом ic
-1 x Mini Rev. 1,1 OSD
-1 x модуль питания (без пайки)
-1 x 3DR радио телеметрический комплект 433 МГц
-1 набор кабелей
-1 х амортизатор
-1 usb-кабель для передачи данных
