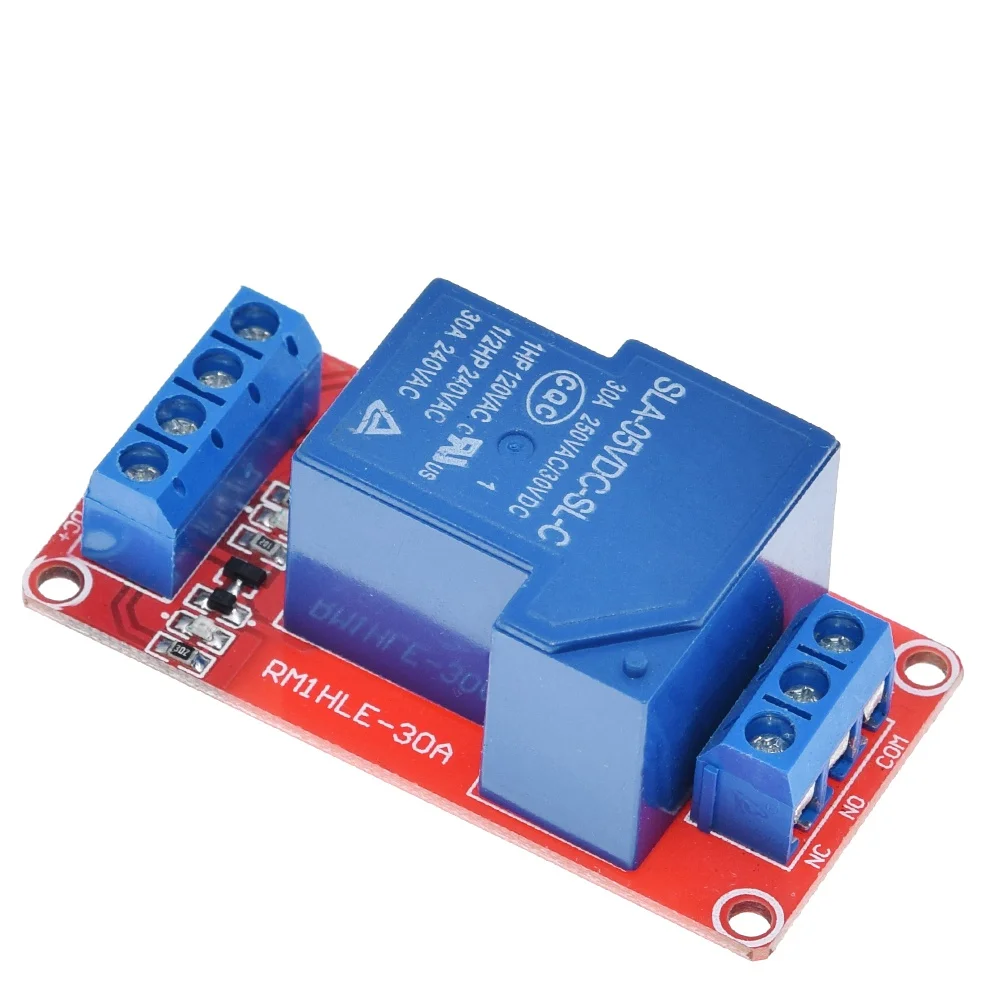

5V 30A двусторонней изоляции релейный модуль высокой/Низкий уровень триггера 5V 30A 1-канальный релейный модуль

Двухсторонний модуль управления реле питания дорожного типа 1,Можно выбрать триггер сигнала высокого или низкого уровня, И только 3 мА токовый привод для 30 А реле и способность Управления, модуль принимает качественные товары высокого качества реле мощности, верхнее миниатюрное соединение инкапсуляции светильник, высокая мощность триод высокого давления, красный, синий светильник, двусторонняя печатная плата военного уровня, тканевая пластина, учитывая комплексность, Стабильная производительность и может широко использоваться во всех видах класса контроля мощности.


Спецификация модуля
1, модуль использовал Аутентичное реле качества, обычно открытый интерфейс Максимальная нагрузка: ac 250 В/30 А, dc 30 В/30 a;
2. Используя высококачественную миниатюрную двустороннюю изоляционную оптическую муфту в отрасли, сильную способность к помехам, стабильную производительность;Ток триггера всего 3 мА.
3. Доступны модули, рабочее напряжение 5 В, 12 В и 24 В;
4, пользователь может выбрать уровень управления реле, может быть высокий уровень, также может быть низкий уровень и выключение;Модуль содержит ограниченное сопротивление потоку, может непосредственно использовать источник питания отрицательное управление, вы также можете использовать MCU I/O контроль;
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет двигаться;
6, светильник индикатора питания (красный), 1 светильник индикатора состояния дорожного реле (синий)
7. Дизайн человеческого интерфейса, все интерфейсы могут быть непосредственно через клеммные соединительные провода, очень удобно

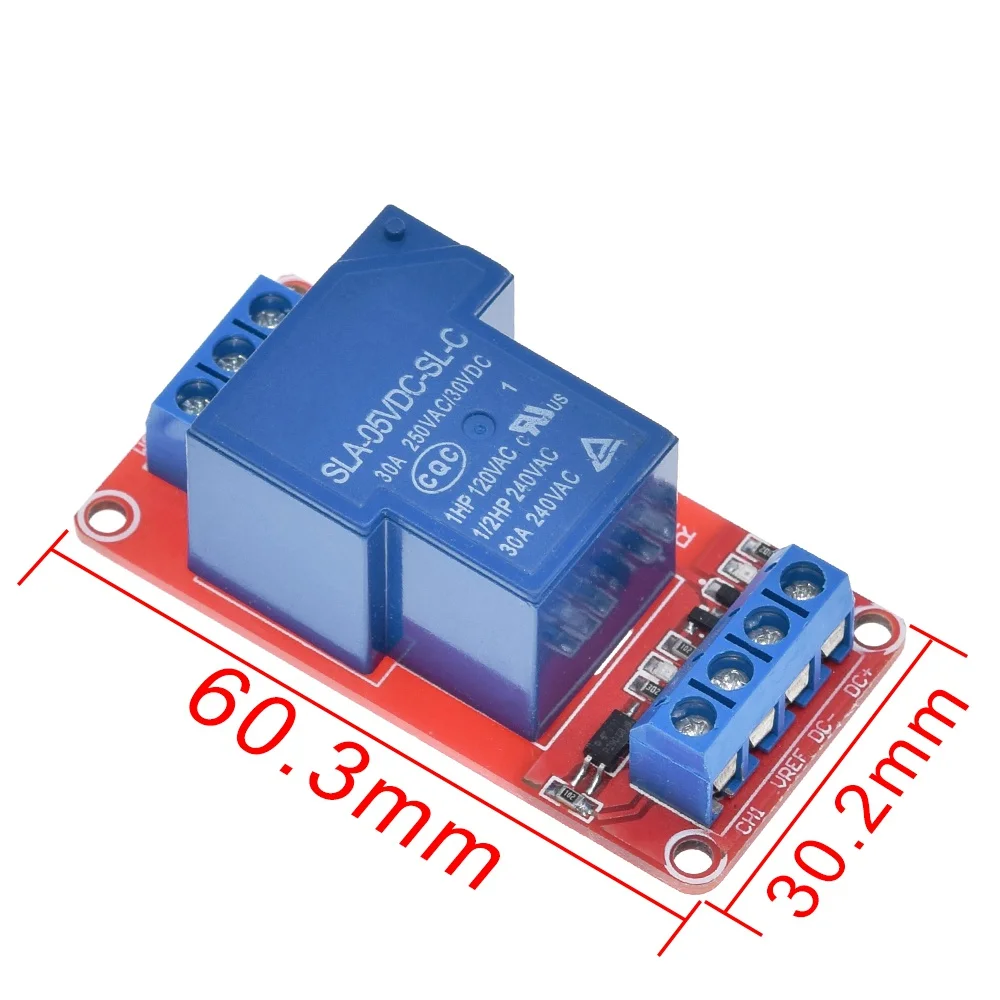

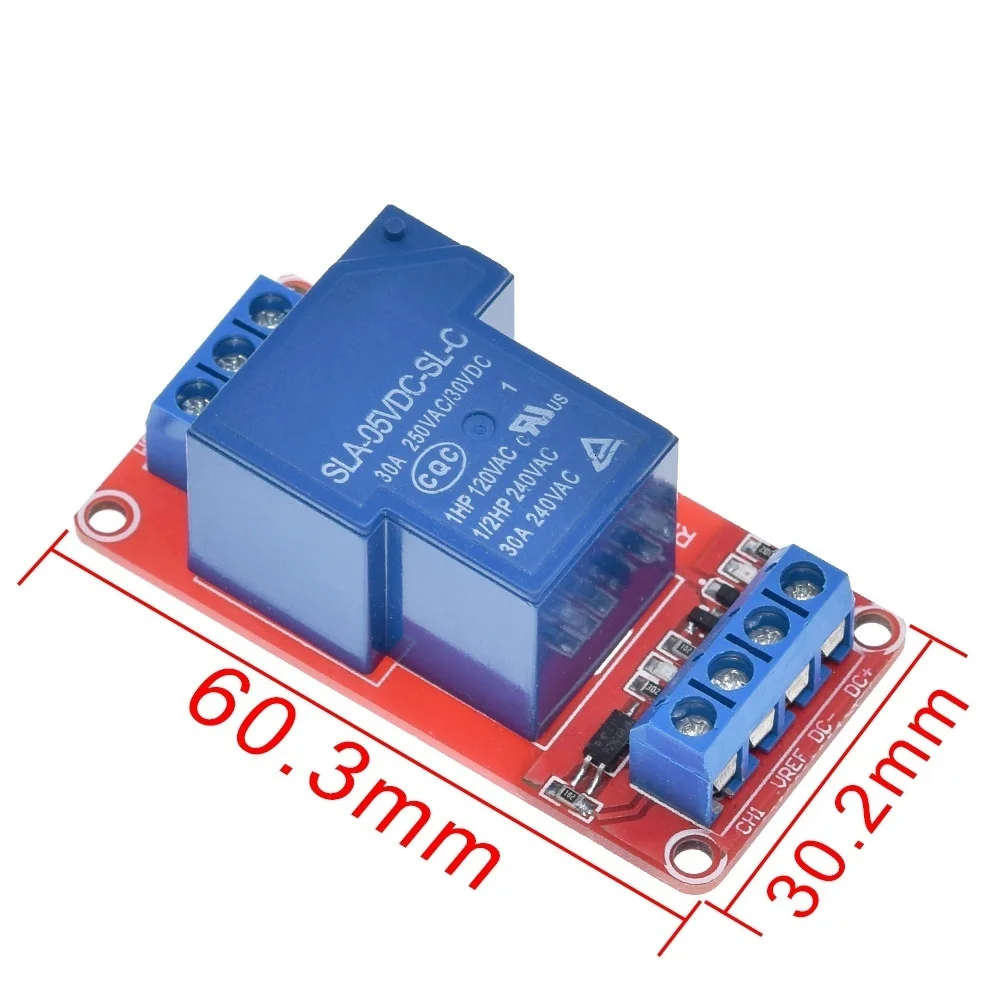

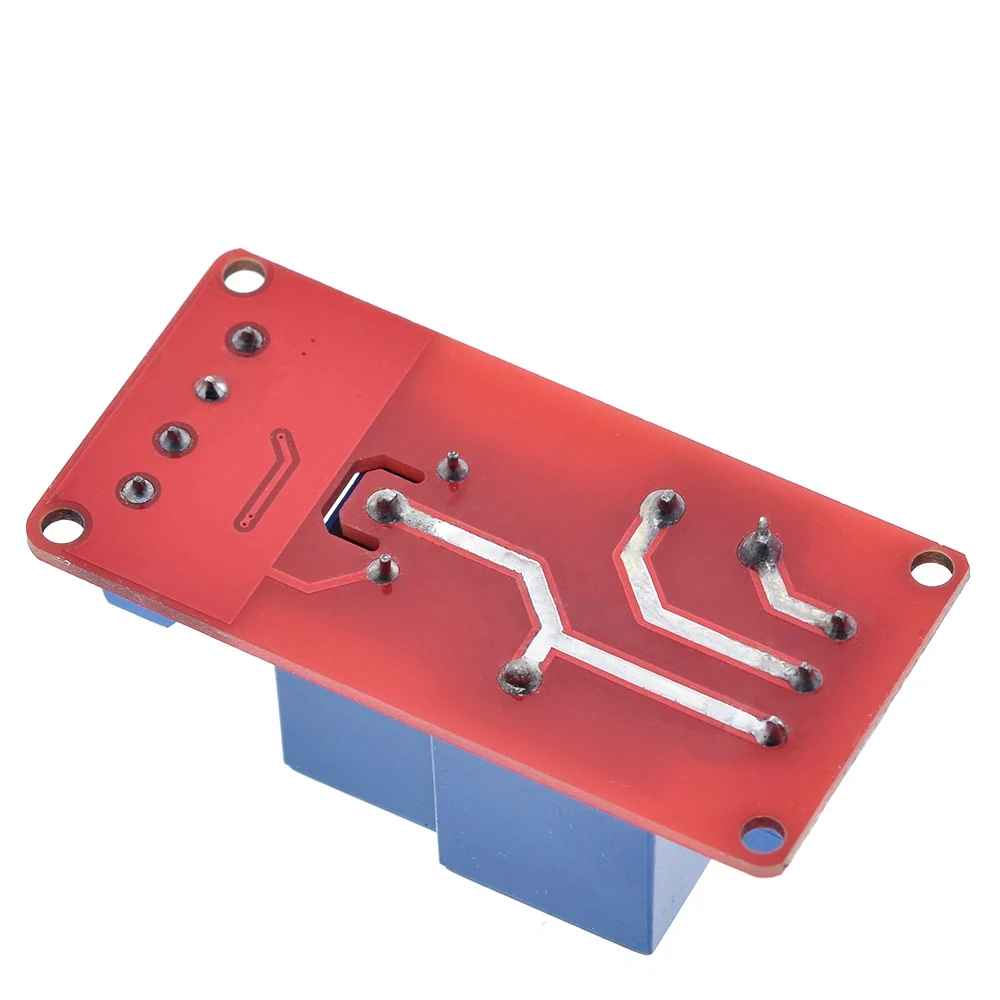

8, Размер модуля: 6,0 см * 3,0 м * 2,5 см (длина * ширина * высота)
9, оснащен четырьмя фиксированными отверстиями для болтов, удобная установка

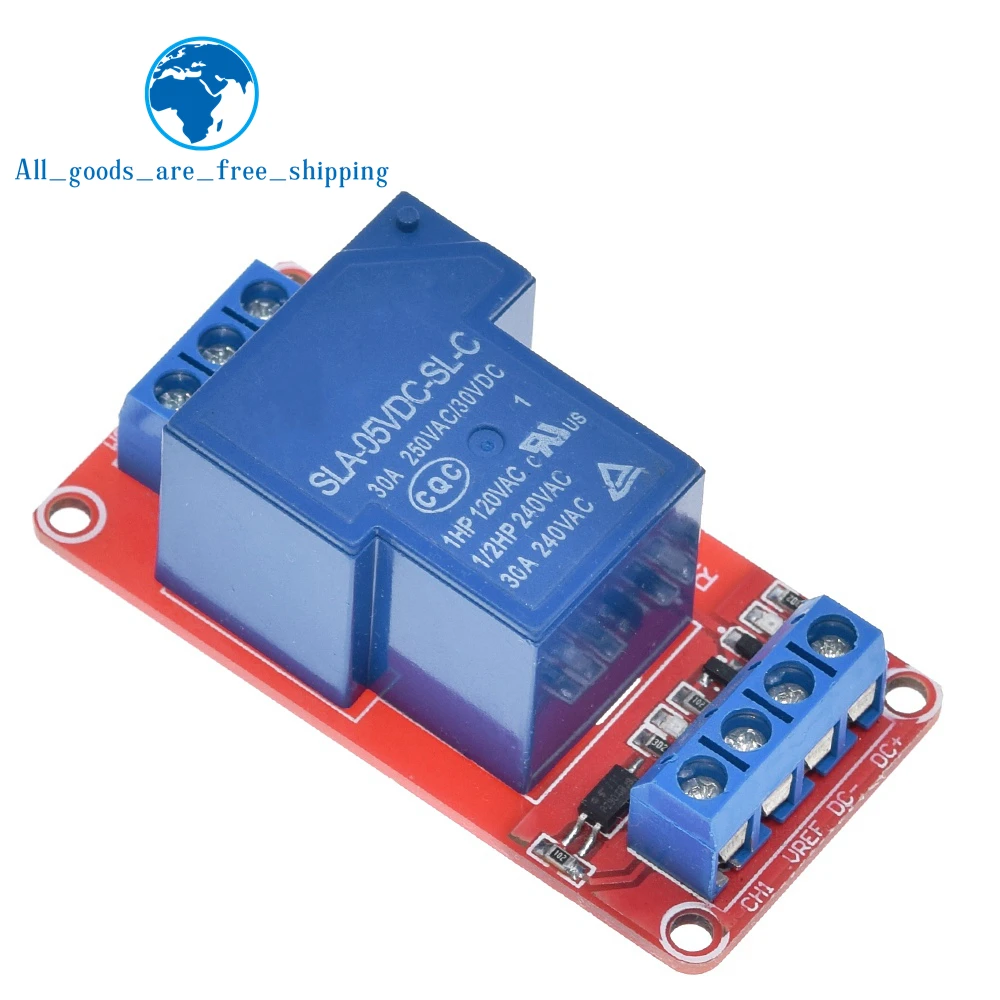

Второй интерфейс модуля

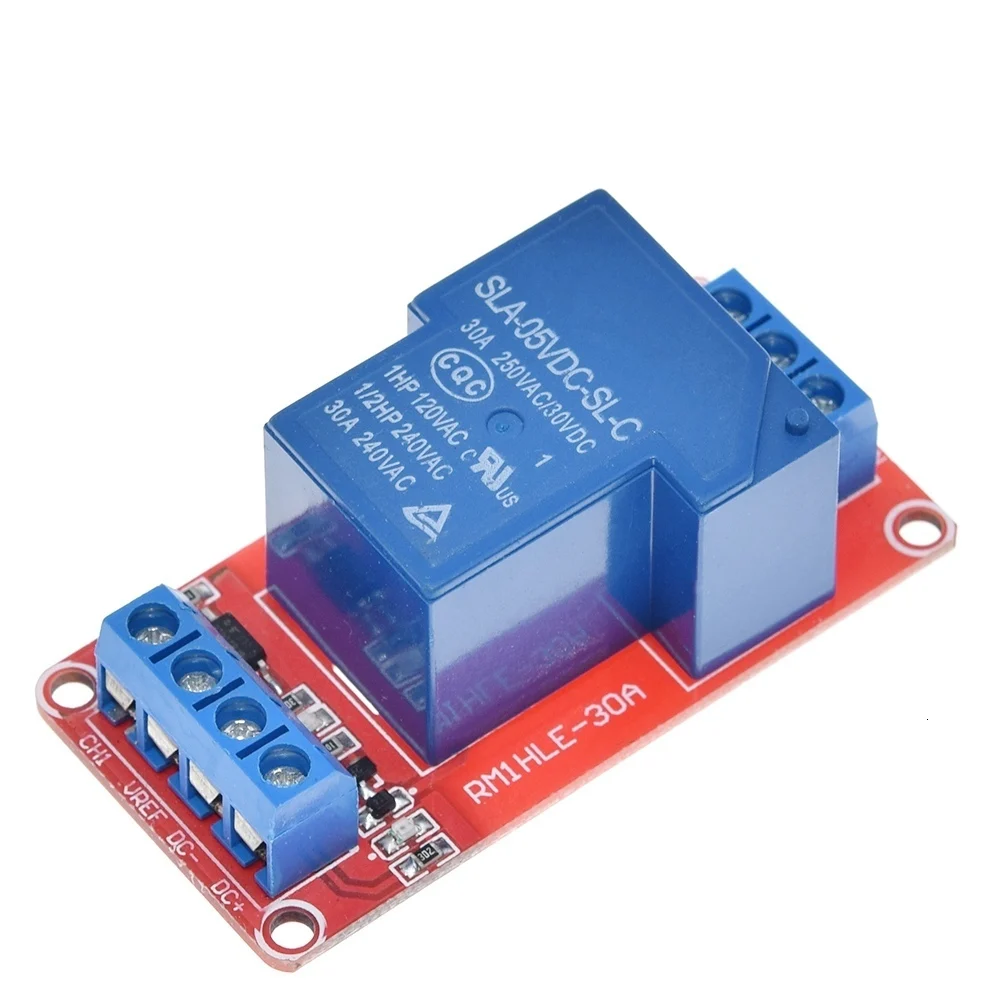

Интерфейс модуль управления сторона: Есть 4 линии, все интерфейсы являются клеммными блоками, простое подключение
1, DC +: внешний анод питания постоянного тока (выбор модуля 5 В, 12 В и 24 В)
2, DC - : внешний отрицательный источник питания постоянного тока
3, VREF, фотоэлектрическая изоляция контрольный конец заземления,
При использовании высокоуровневого управления: этот сигнал подключен к панелью управления пользователя мощность катода
Если низкий уровень управления: этот сигнал подключен к панели управления пользователя источник питания анода
4, CH1: интерфейс управления реле,
Если VREF для подключения питания отрицательный: этот порт высокого уровня (относительно VREF) Реле и соответственно
Если VREF получает положительный: этот порт низкого уровня (относительно VREF) Реле и соответственно

Примечание: изоляция или релейный модуль для того, чтобы адаптироваться к электромагнитной среде плохо, сигнал имеет более высокие требования, если вы хотите достичь полного эффекта изоляции, это мощность панели управления пользователя (i. Е. Подключение VERF reference power) и релейный модуль питания (DC + / DC) должны быть разделены, если два источника питания, всего не хватает полного эффекта изоляции, пользователь может выбрать наш более дешевый Стандартный релейный модуль.

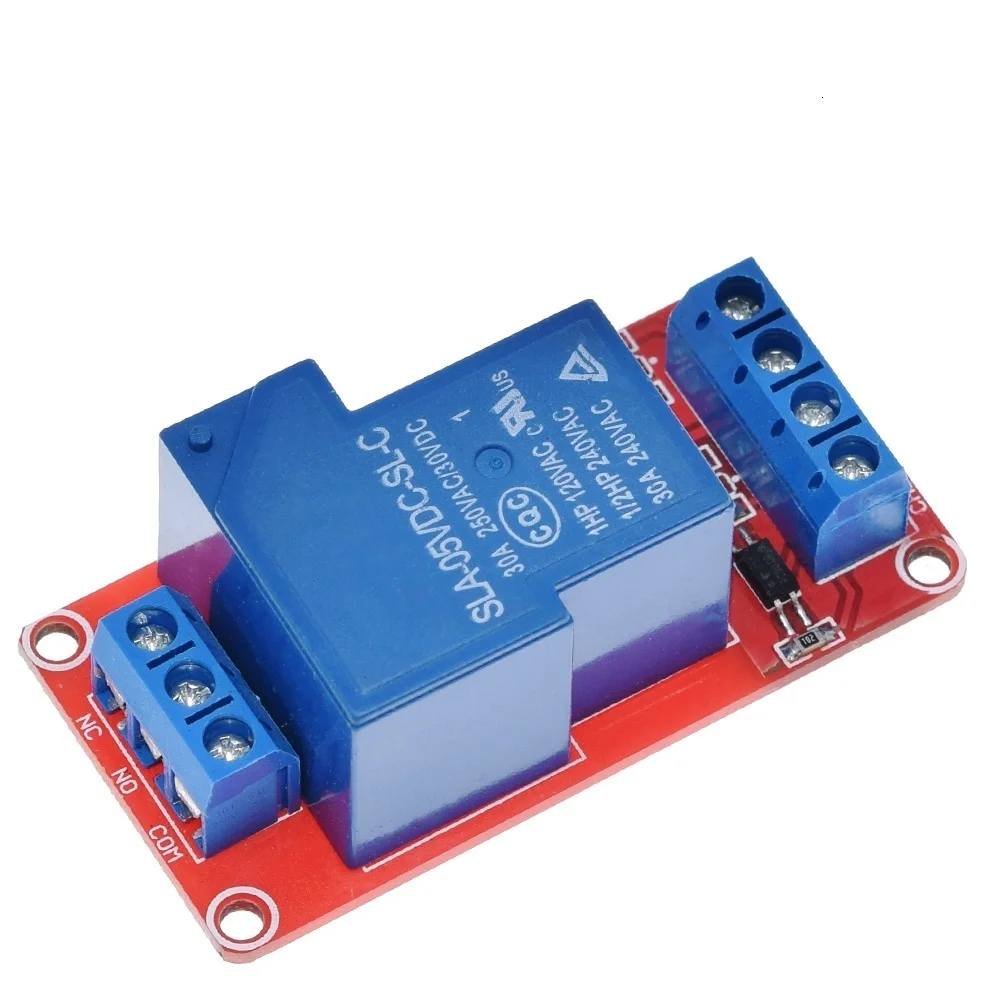

Релейный выход: Есть 3 линейных интерфейса, все интерфейсы являются клеммными блоками, простое подключение
1.№: RElay нормально открытый интерфейс, реле и надвигающийся, до и после поглощения и COM sub
2,COM:Релейный открытый интерфейс
3,NC:Реле нормально замкнутого интерфейса, реле и выключение с соской COM, до и после надвигающегося
