• • Особенности:

    Добавить функция:

    Поворотный переключатель кодирования

    Вращающийся меню

    Частотомер интерфейс

    Точность источника справочной информации.


    I. Обзор


    1 с помощью версии 2016 новейшего программного обеспечения V1.12K, с помощью чипа M328, больше функций, в дополнение к основным функциям, а также расширениям.


    2 микроконтроллера используют внешний кристалл 8 МГц, точность измерений лучше.


    3. Влияет на точность соответствующего сопротивления с использованием тысячи металлических пленочных резисторов, а остальные один процент также используются Металлические пленочные резисторы.


    4. ЖК-дисплей с 12864 ЖК-экраном, который может отображать Измеренные данные и графику.

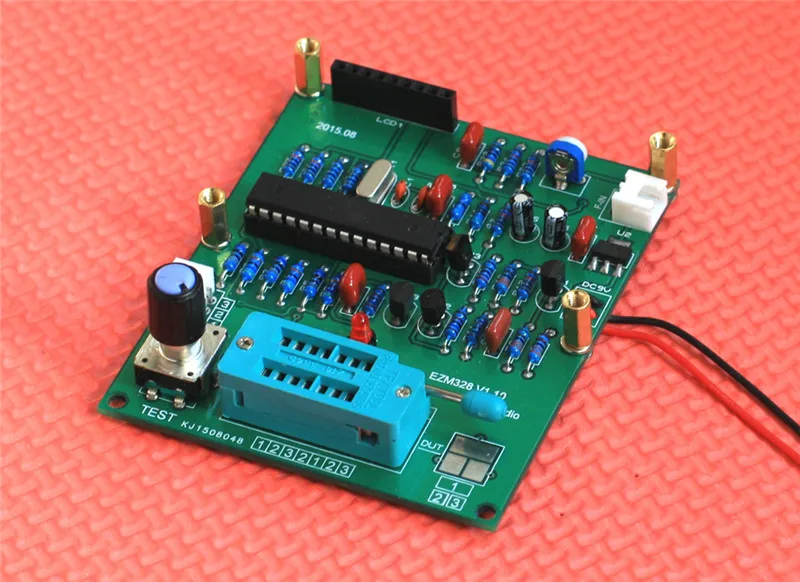

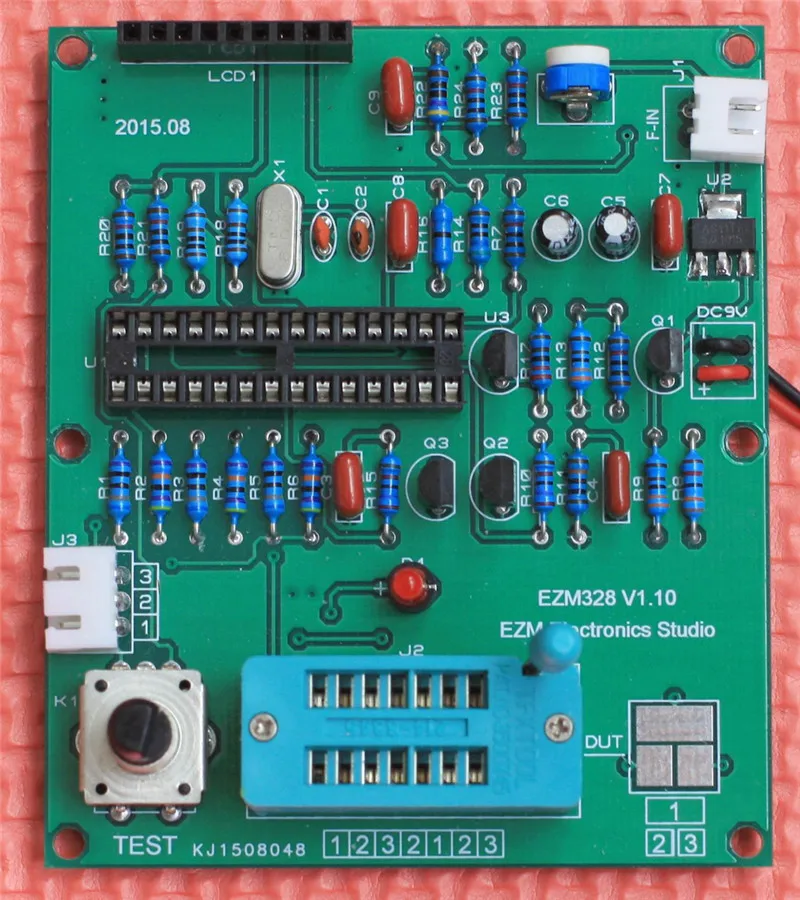

    5 основных чипов dual in-line и с гнездом, идеально подходит для любителей электроники обновить или заменить чип.

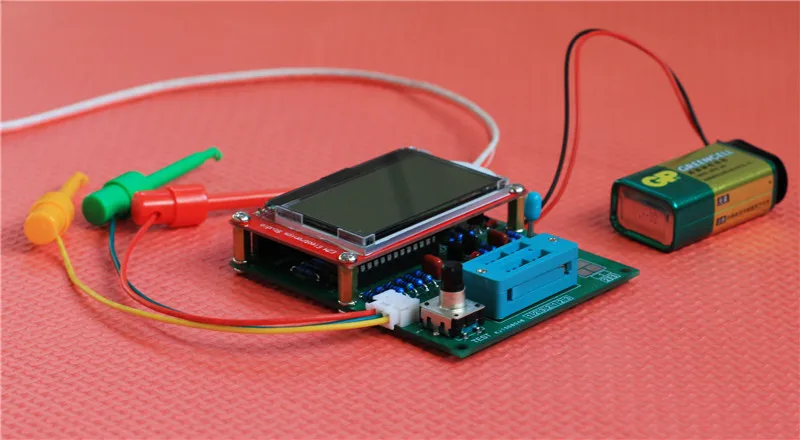

    6 использует 9V ламинированный аккумулятор.


    7 все компоненты сделаны? Высококачественная натуральная кожа. ЖК-экран для низкомощного экрана с подсветкой, ток подсветки около 2 мА, так что после загрузки время имеет подсветку для легкого использования в темноте.


    8 Размеры: 72 (Ш) X 85 (высота) X22 (глубина) мм.


    9 Вес: около 100 граммов.


    Рабочий ток: напряжение 9 В, Стабильный Рабочий ток около 20 мА.



    A, основная функция

    1 одна кнопка работы, автоматическое выключение.

    2. Ток выключения составляет всего около 20 на.

    3. Принять 8MH кристалл.

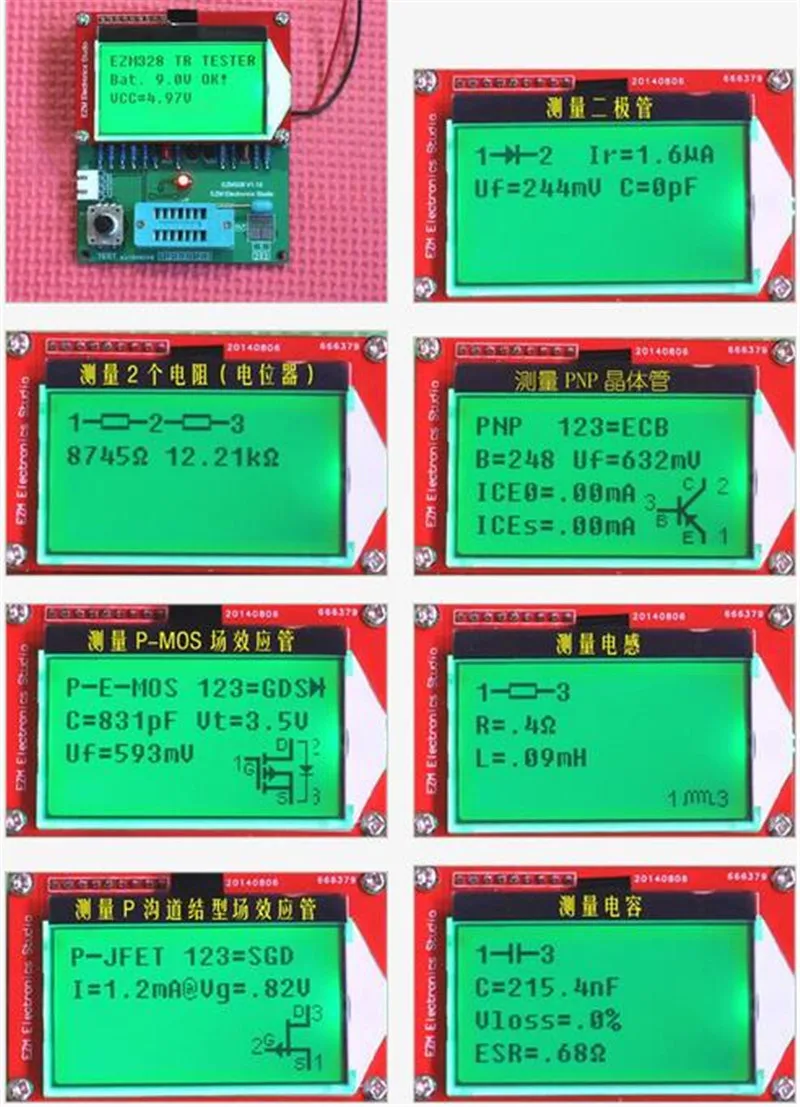

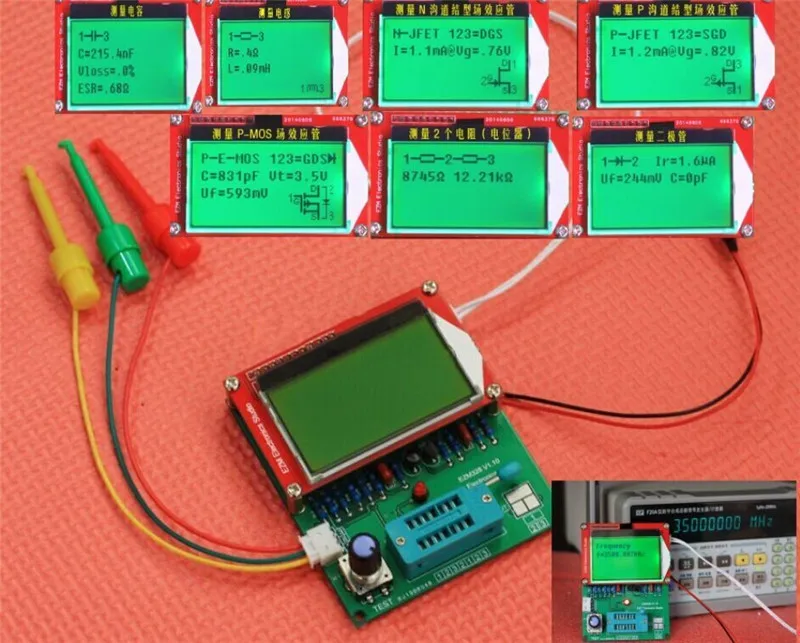

    4 может автоматически обнаруживать NPN, PNP биполярные транзисторы, N-channel и P-channel MOS FET, JFET, диоды, двойной диод, тиристорный маломощный однонаправленный и двунаправленный Тиристор.

    5 Автоматический идентификационный штифт расположение компонентов.

    Коэффициент усиления тока и основа 6 измерительный биполярный транзистор-эмиттер пороговое напряжение.

    7 может быть чрезвычайно через пороговое напряжение базового эмиттера и высокотоковый коэффициент усиления идентификации транзисторов Дарлингтона.

    8 защитных диодов могут обнаруживать биполярные транзисторы и МОП-транзисторы.

    9 измерительных MOS FET ворот пороговое напряжение и емкость ворот.

    10. Может одновременно измерять два резистора и отображается символ резистора. 4-разрядный ЖК дисплей с десятичная система значение 11 справа. Символ сопротивления отображается с обеих сторон контактного номера. Таким образом, вы можете измерить потенциометр. Если положение стеклоочистителя потенциометра не будет передано на определенную крайность, мы можем различить середину и оба конца штифтов.

    11 измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.

    12 может измерять емкость. Символ конденсатора отображается на правом дисплее? ? Может быть отображен с десятичным четырьмя значениями. Может измерять емкость разрешения 30pF-100mF 1pF.

    13,2 мкФ больше конденсаторов вы можете снять мерки с стоимость эквивалентного последовательного сопротивления ESR. Эти два значения? ? Может быть отображена с десятичная система, разрешение 0,01 Ом.

    Два диода 14 могут отображаться в правильном порядке и символе диода, и дает диодное прямое напряжение.

    15. Светодиодный индикатор обнаружен как диод, более высокое прямое напряжение. Светодиодный модуль распознается как два диода.

    16. Обратное напряжение пробоя составляет менее 4,5 V стабилитрон может быть определен.

    17 может измерять одну диодную обратную емкость. Если Соединительная база и коллектор биполярного транзистора или эмиттер штифта, или обратный может быть измерен или емкость коллектора соединения эмиттера.

    18 с одним измерением можно получить соединение выпрямителя моста.

    19 хотя измерительная предельная емкость 25 пФ, но вы можете измеряться измеренной емкостью с известным объемом не менее 25 ПФ конденсатора параллельно, тогда мера приведет к параллельной емкости, полученной путем вычитания




    B. Расширения (с помощью выбора меню, и пользователь может захотеть добавить несколько компонентов, подходит для DIY)

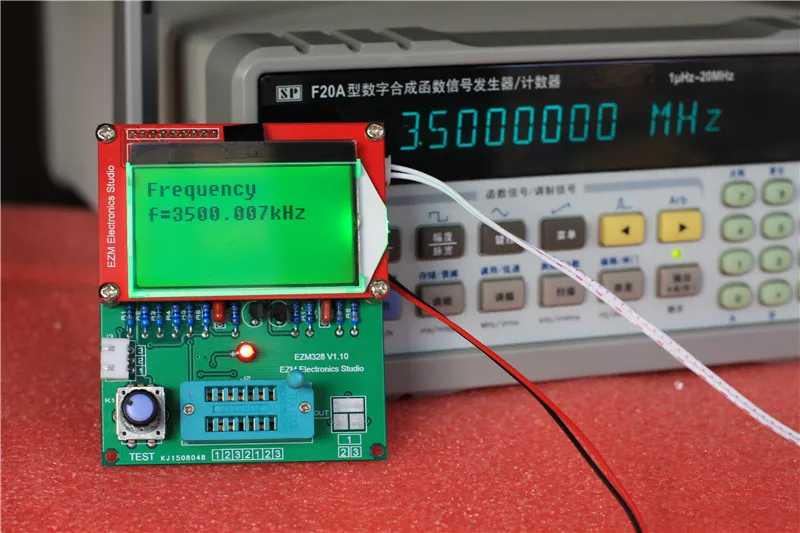

    1 может измерять частоту 1 Гц-2 МГц. Более 25 кГц разрешение 1 Гц, низкочастотные измерения с использованием цикла, разрешение может перейти к 0,001 MmHz.


    2. Можно измерить напряжение постоянного тока ниже 50 В.


    3 может производить сигнал квадратной волны 1 Гц-2 МГц.


    4 может генерировать ширину импульса с фиксированной частотой, но переменную волну импульса, короткую ширину ключа с шагом 1%, чем дольше ширина ключа с шагом 10%.


    5. Может быть активирован индивидуальной емкостью и функциями меню ESR, диапазонами 2UuF-50mF, так как амплитуда измеренного сигнала составляет всего 300 мВ, можно измерить дорогу. (Перевод: из-за того 4-проводной измерения, измерительный провод сопротивления может привести к тому, что к ошибки, в частности, небольшой ESR измерений).


    6, добавив поворотный переключатель кодирования, удобный выбор пункта меню.

• Посылка
  100% абсолютно новый (высокое качество)

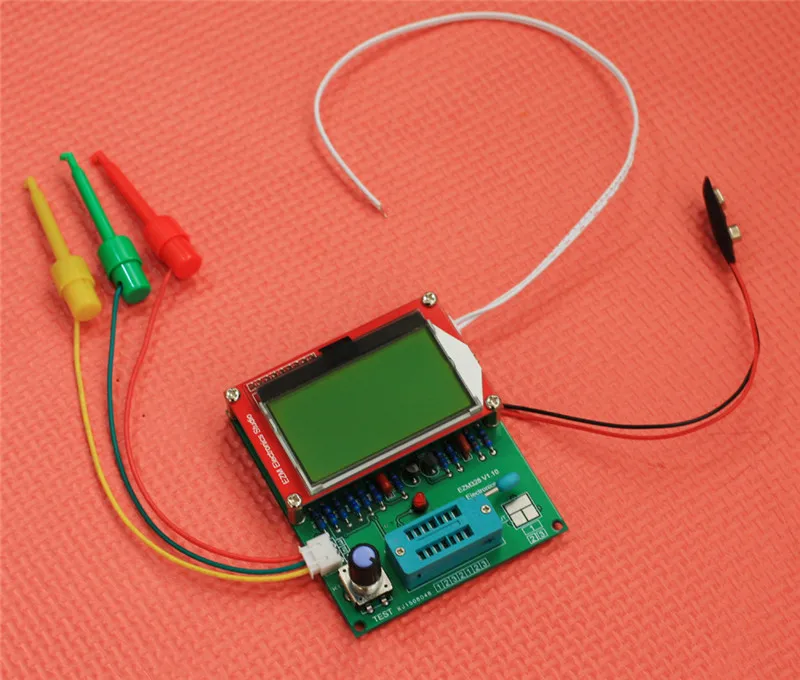

  • 1x Mega328 тестер транзисторов ESR частота LCR диодный Конденсатор измеритель PWM squarer
    1X 9v кабель питания батареи
    3XClip (тест кабель необходимости сварки Сделай своими руками)
  • 1xfrequency тесты кабель
