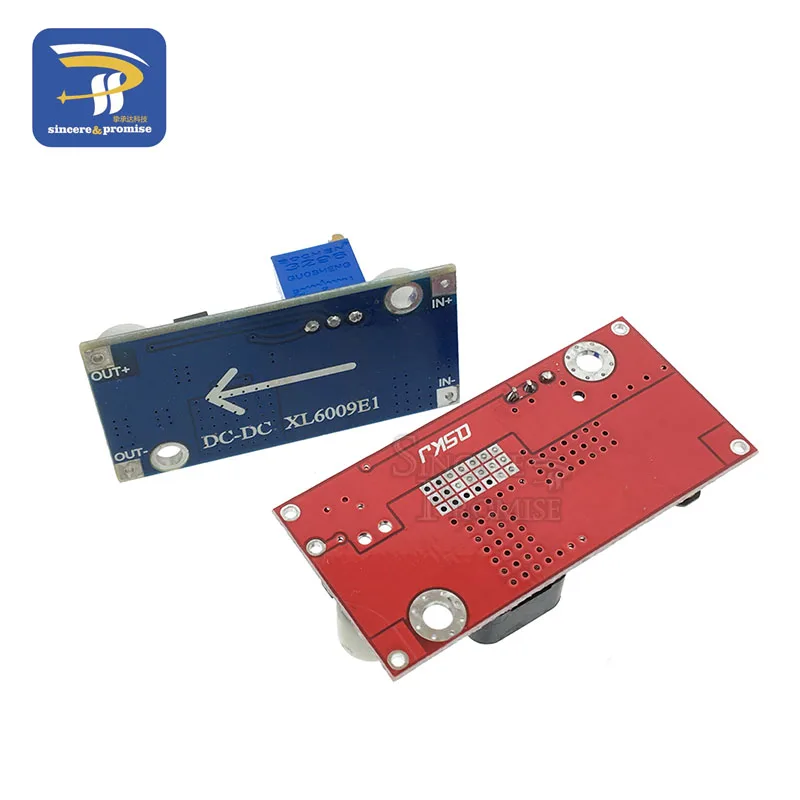

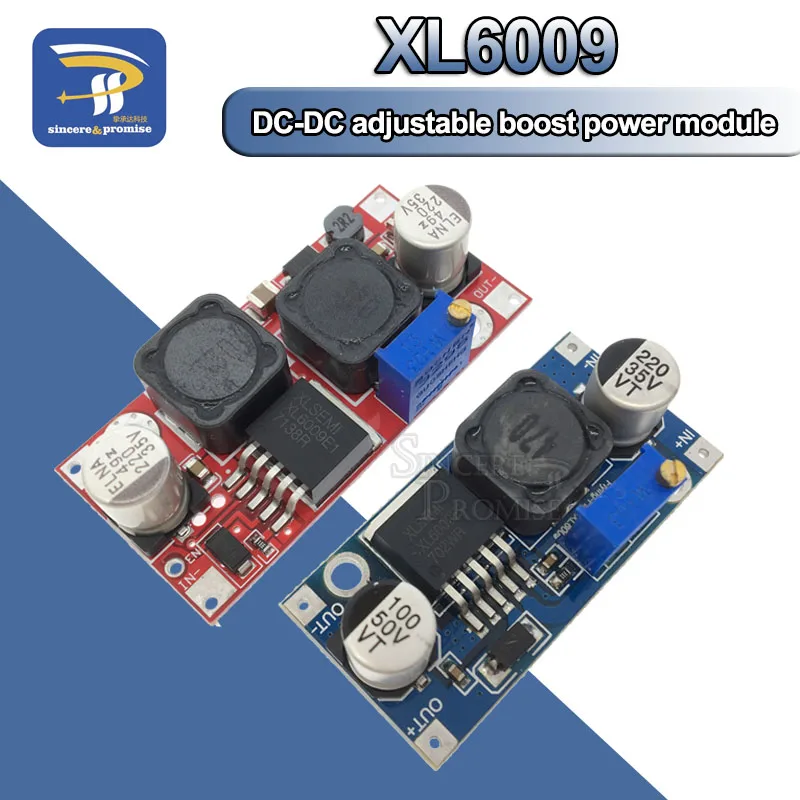

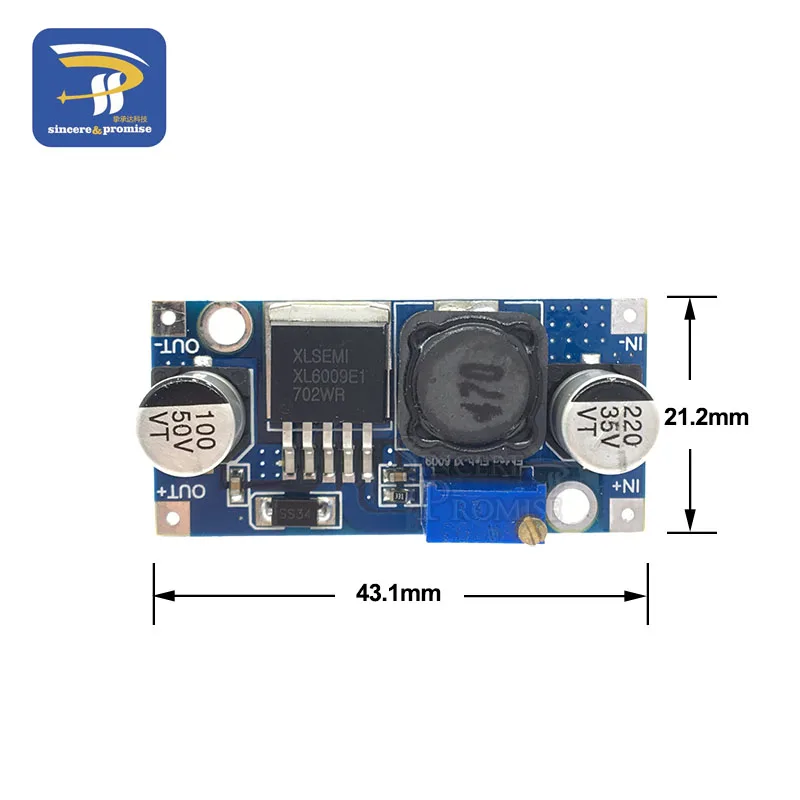

XL6009 повышающий понижающий преобразователь регулируемый 20 Вт от 5 32 В до 1 2 35 в Φ

---

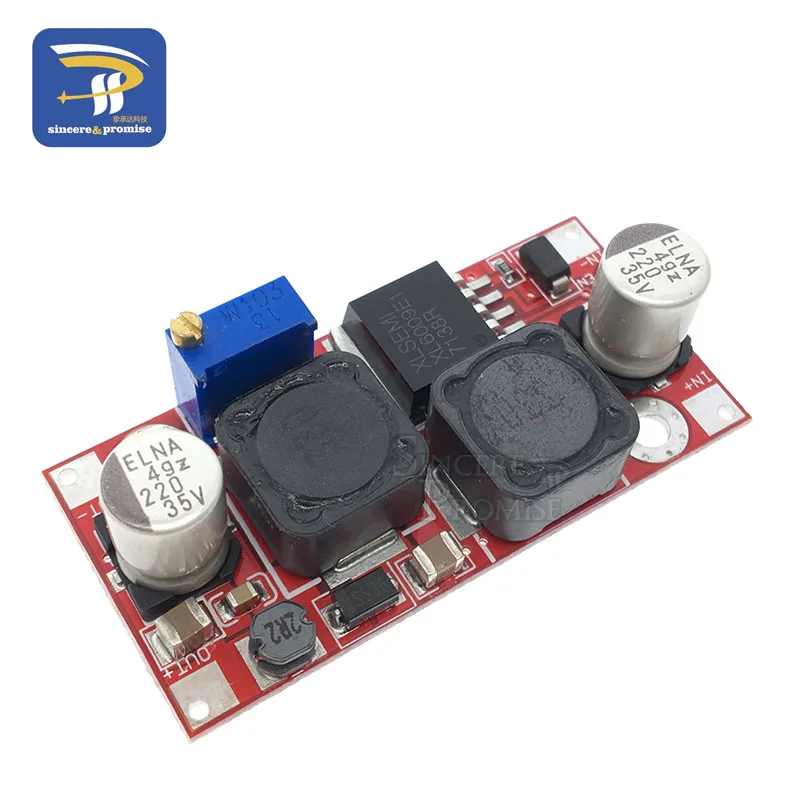

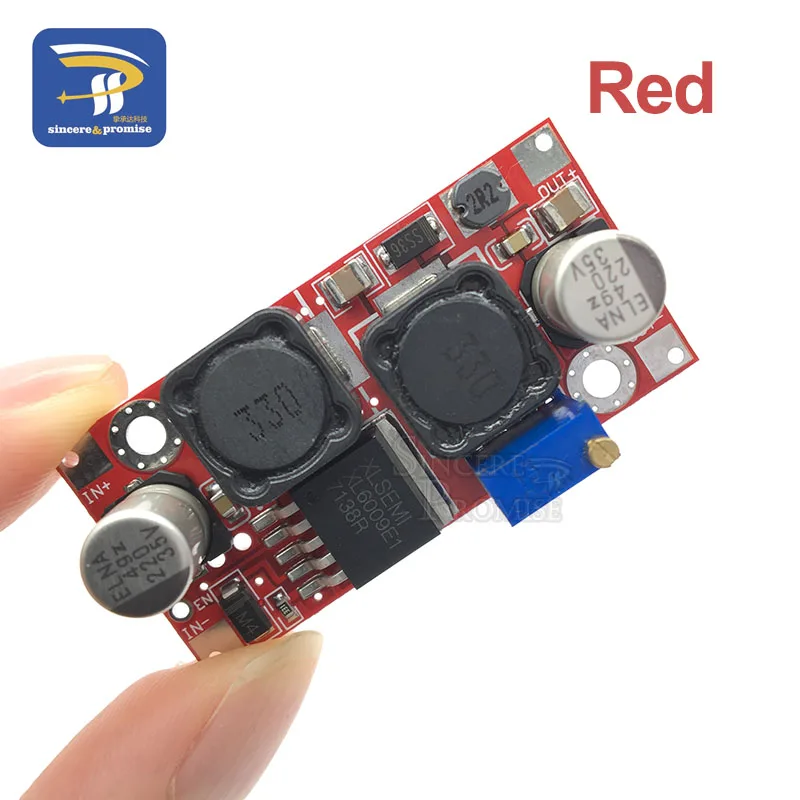

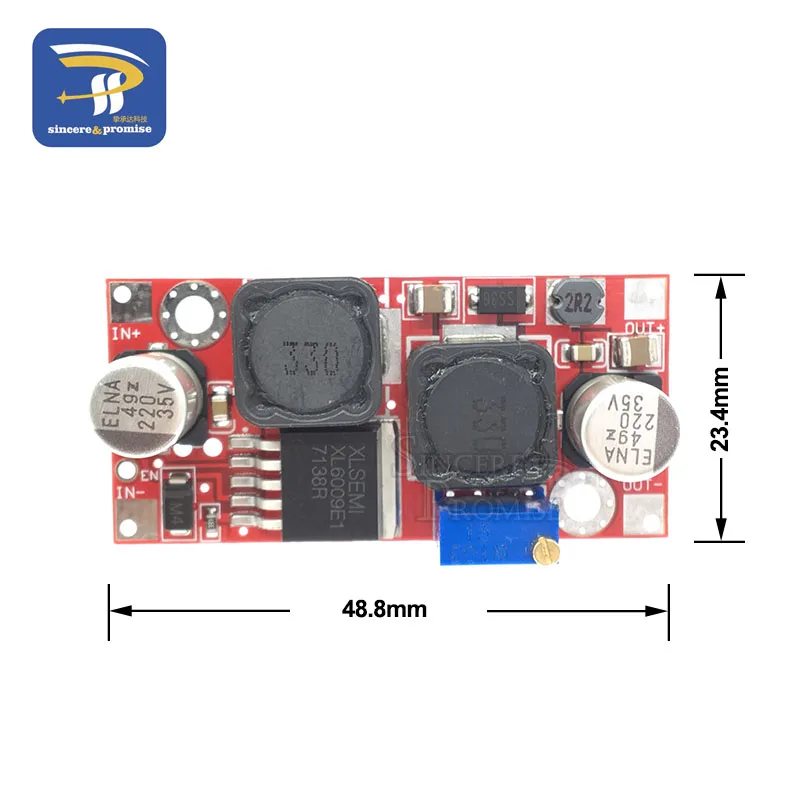

Красный Введение: 1: новый оригинальный чип, устраняет поддельные, разбирает чип. 2: импортные SMD электролитические конденсаторы, не сопровождаемые домашней емкостью. 3: Рабочая частота до 400 кГц и схема фильтра LC, Выходная пульсация очень низкая. 4: импортные индукторы TDK, тепло и шум к минимуму. 6: Входные и выходные три многослойных керамических конденсатора MLCC, помехи повышают стабильность. 7: PCB использует КБ материала листа класса, чтобы предотвратить картон, мусорную пластину. 8: Встроенный MOSFET, LM2577 встроенный Триод попрощаться, может достичь 94% эффективности. 9: увеличенное включение порта, вы можете контролировать ли повышающая цепь. 10: Размеры: 49 (Д) * 23,4 (Ш) * 11,4 (В) мм (без потенциометра) Параметры Свойства модуля: неизолированный шаг вверх и вниз модуль (BOOST & Buck) Входное напряжение: 5-32 в Выход напряжение: (1) плавной регулировкой (1,2-35V) Выходной ток: 1.5A (макс.) Входной ток: 4A (макс.) Выходная мощность: Естественное охлаждение 20 Вт, плюс радиатор 25 Вт (макс.) реальная мощность Максимальная выходная мощность = эффективность преобразования входного напряжения * 4A * эффективность преобразования Эффективность преобразования: эффективность измеренного напряжения и тока, обычно используемых (далее, только для справки)



 A = входное напряжение. B = входной ток. C = Выходное напряжение. D = выходной ток. E = эффективность преобразования



    Рабочая температура: Промышленный класс (от-40 С до + 85 с) (температура окружающей среды превышает 40 градусов, более низкое энергопотребление, или для увеличения рассеивания тепла) Повышение температуры при полной нагрузке: 45 C Рабочая частота: 400 кГц Ток нагрузки: 5 в поворот 12 В 15 мА Регулирование нагрузки: ± 0.5% Регулирование напряжения: ± 0.5% Скорость динамического отклика: 5% 200uS Включить порт управления: Да, высокий 1,4 V-VIN (ON), низкий 0-0,8 V (OFF), по умолчанию высокий Защита от короткого замыкания: нет (пожалуйста, установите предохранитель или защитный вход) Защита от обратной полярности на входе: нет, пожалуйста, обратите внимание на нашу диодную панель с обратной защитой или на входной серии. Установка: можно завинчивать (крепежные отверстия 3 мм), 2 крепежных отверстия

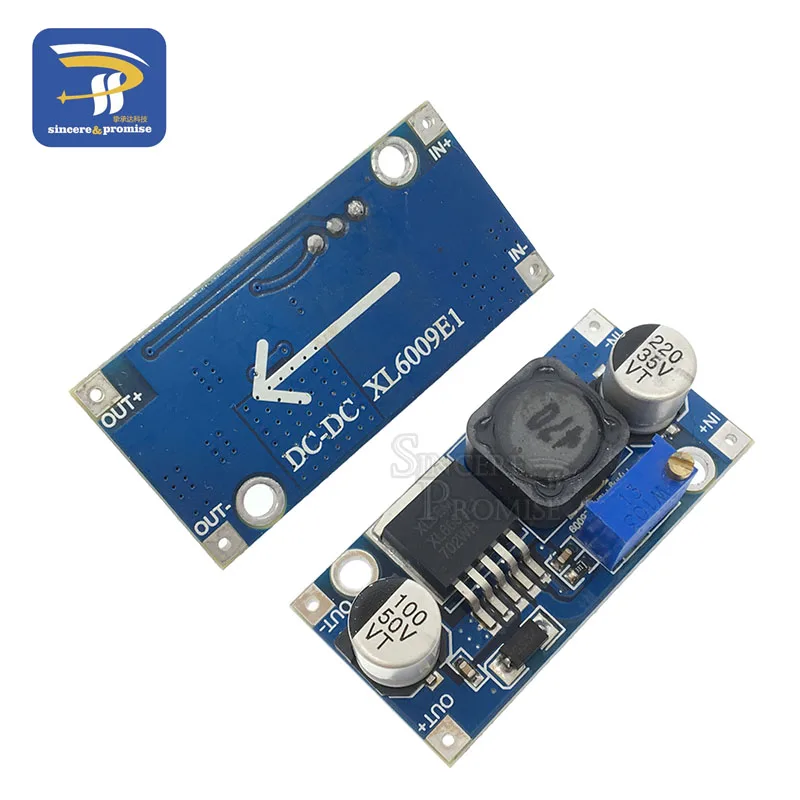

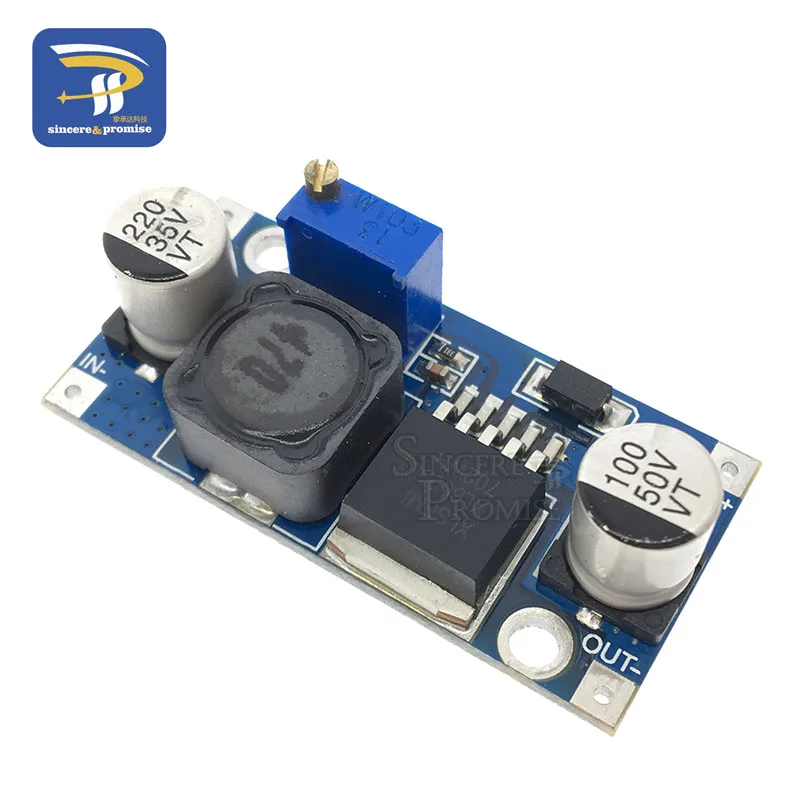

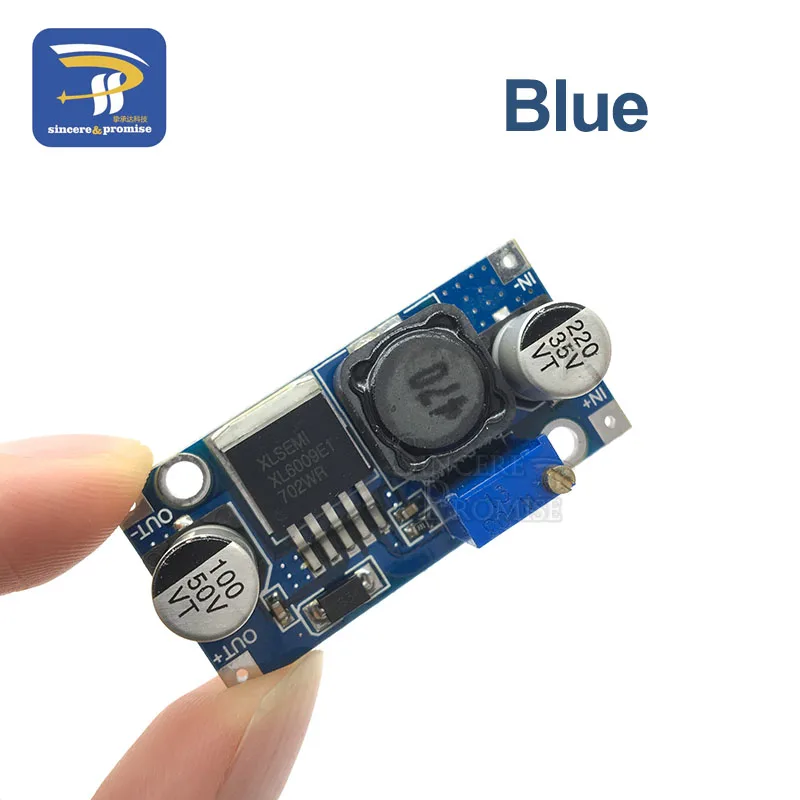

Синий Введение: Автоматическое Пусковое напряжение будет вытягиваться до 7 в меньше или меньше двигателя на высокой скорости, когда напряжение до 15 В или выше. Для 12 В напряженной работы на работе, этот Автоматический Бак Модуль решает эту проблему, независимо от входного напряжения 5 В или 12 В или 32 В, выход может быть стабилизирован при 12 В. Широкий диапазон входного напряжения 5V - 32V постоянного тока.

• Широкий Выходное напряжение 1,25 V-35В (с автоматический бак, объем работ, какие-либо напряжение входного сигнала может быть произвольно Регулируемое напряжение на выходе);
• Встроенный-4Aefficient MOSFET переключатели позволяют эффективность до 94%; (LM2577 ток 3A)
• Высокая частота переключения 400 кГц, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)

Применение:     Автомобильный регулятор, солнечная фотоэлектрическая энергия, энергия ветра и другие приложения нестабильности напряжения. Технические параметры Спецификация модели: Автоматический Бак Свойства модуля: неизолированный boost (BOOST) Выпрямление: несинхронное выпрямление Вход диапазон: 3,8 V- 32V постоянного тока Выход диапазон: 1,25 V-35V Входной ток: 3A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем выше ток нагрузки.) Эффективность преобразования:<94% (чем больше давление, тем ниже эффективность) Частота переключения: 400 кГц Выходная пульсация: 50 мВ (чем выше напряжение, тем выше greaЧем больше ток, тем больше пульсация) Регулирование нагрузки: ± 0.5% Регулирование напряжения: ± 0.5% Рабочая температура:-40 -+ 85 Размеры: 48 мм * 25 мм * 14 мм (Д * Ш * В)
