DSO FNIRSI-138 DIY KIT с открытым исходным кодом 2 4 "TFT 1Msps цифровой осциллограф комплект

DSO FNIRSI-138 DIY KIT с открытым исходным кодом 2 4 "TFT 1Msps цифровой осциллограф комплект

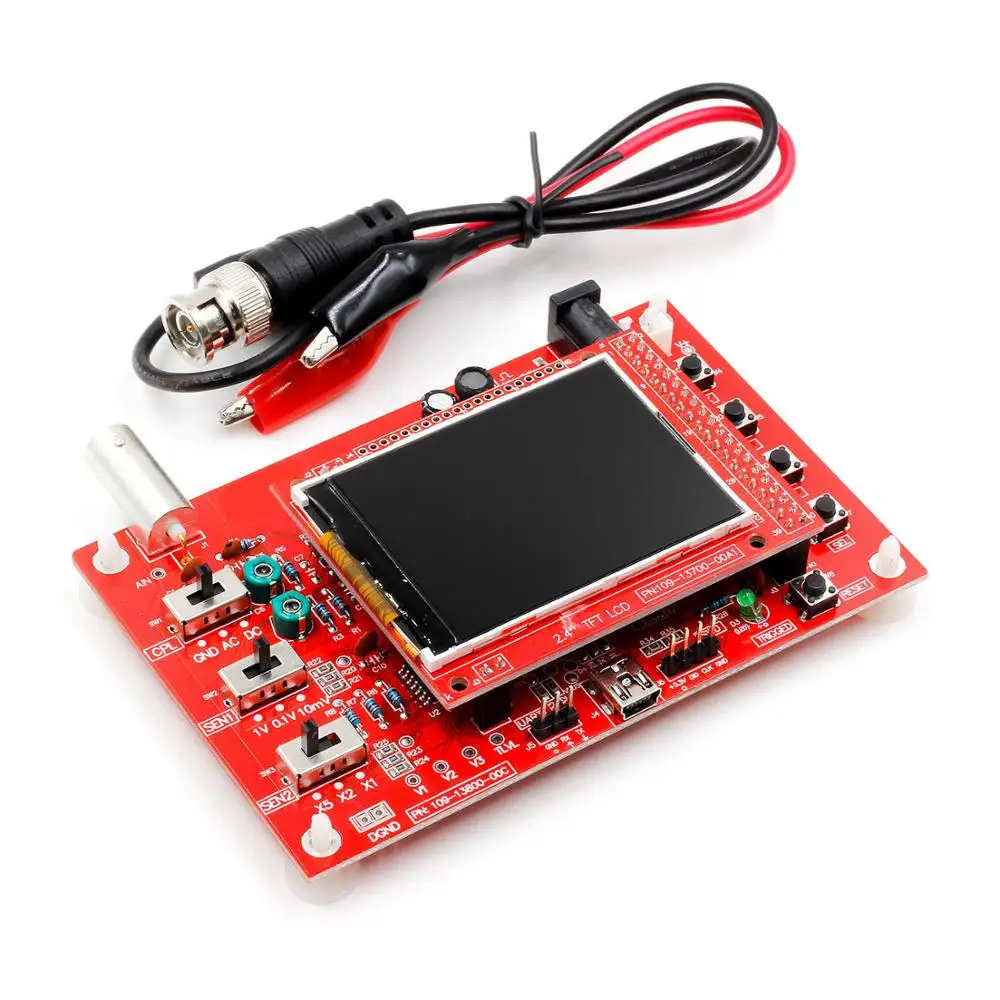

В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM. Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных. Регулируемое вертикальное смещение, и с инструкциями. С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента. Доступны подъемные или падающие края триггера. Отслеживаемая предыдущая форма триггера (отрицательная задержка). Может замораживать в любое время отображения формы волны (функция удержания). Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала. С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение. Функция хранения формы волны: не потеряет форму волны после отключения питания. Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки. Функция распознавания контроллера TFT.   Примечание: Этот комплект для самостоятельной сборки не припаян. Примечание: Этот комплект «сделай сам» не припаян. Если вы хотите, чтобы припаянный цифровой осциллограф osciloscopio. Вы можете оплатить его в этой линии:

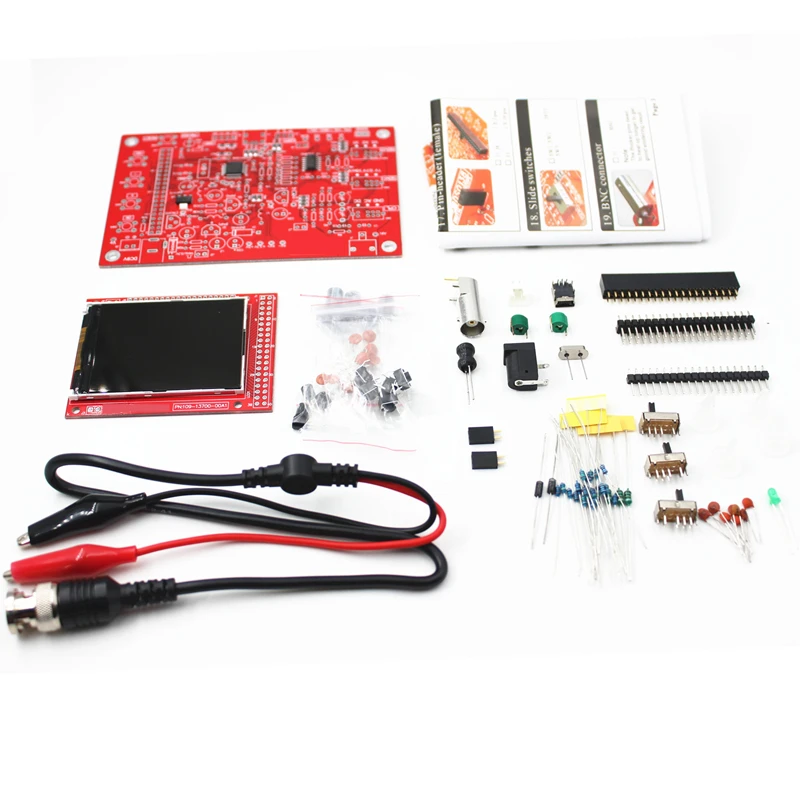

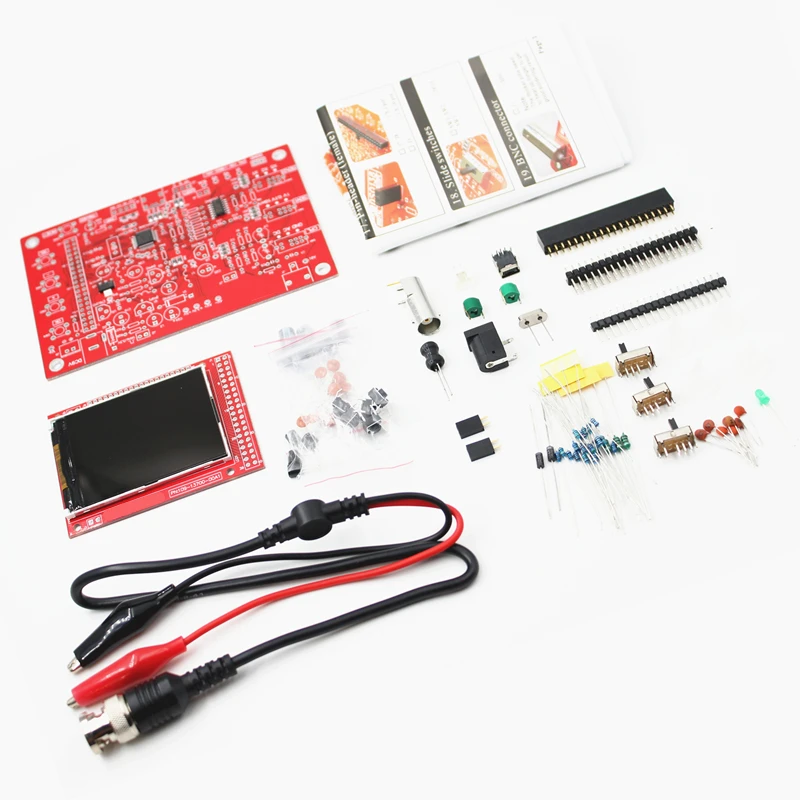

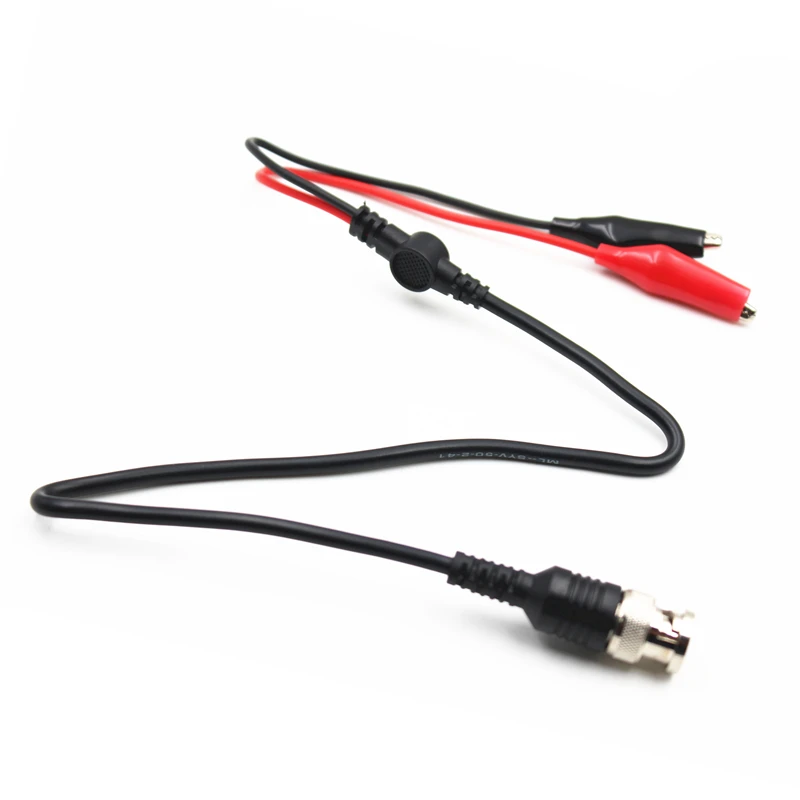

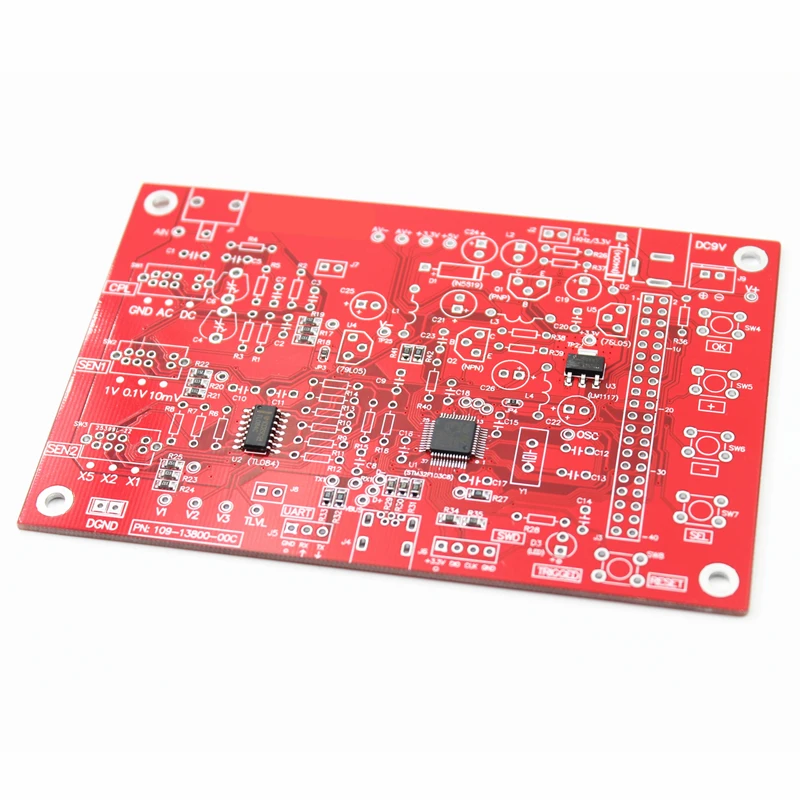

Https:/item/32777588244.html   Технические характеристики: Максимальная частота дискретизации в реальном времени: 1 Msps Точность: 12Bit Глубина буфера выборки: 1024 байт Аналоговая полоса пропускания: 0-200 кГц Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ) Входное сопротивление: 1 MOmega Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд) Режимы соединения: DC/AC/GND Горизонтальный диапазон временной базы: 10 MUS/Div-50 s/Div (1-2-5 прогрессивный способ) Напряжение питания: 9 В постоянного тока Размер печатной платы: 117*76 мм/4,6*3 дюйма Размер экрана: 52*40 мм/2 * 1.57in Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in Вес посылка: 119 г/4,21 унций   Посылка список: 1 * комплект осциллографа DSO FNIRSI-138     1 * зонд 3 * Руководство пользователя (на английском языке)
