благодарим вас за покупку Харбин оптический прибор завод продукты, для того, чтобы обеспечить использование безопасности и для получения наилучших результатов, перед использованием продукта, пожалуйста, внимательно прочитайте инструкцию. завод на соответствующие положения спецификации, чтобы сохранить окончательное толкование право вносить изменения в спецификации, без дальнейшего общениязнаю.

предупреждение:

продукты имеют ряд запатентованных технологий, не копировать без разрешения, howstuffworks.com!

продукт не допускается, чтобы отремонтировать или заменить устройство без разрешения производителя, и производитель не несет ответственность за последствия.

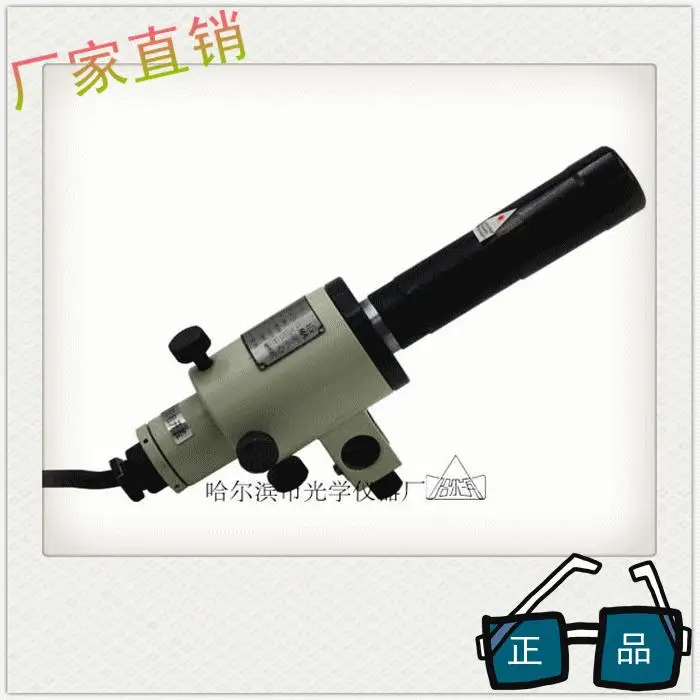

YBJ-1500 шахтных взрывозащищенных лазерной указывая инструмент ручной

• краткое введение

продукт главным образом использован вприбор используется в основном для подземной добыче угля шахты проезжей части обеспечивает среднюю линию, точное позиционирование, трубопроводный транспорт, транспорт пояс, ветер трубы, водопровод, прокладки кабеля. она также может обеспечить квази прямой линии для тоннеля метро, шоссе, железной дороги, мост, туннель, водопропускных труб, прокладка трубопроводов, строительства дренажа и так далее.

• введение функции

YBJ шахты взрывозащищенные лазерной указывая инструмент набор электронных, оптический, точное машиностроение и другие технологии является одним из инструментов. с красивой внешностью, малый размер, легкий вес, взрыв-доказательства и так далее. The instrument is installed with a fixed type,, которые могут быть установлены быстро на анкерных болтов. прибор может быть в диапазоне от 360 градусов произвольного грубой регулировки, точная настройка точности; регулировка удобная, надежное торможение. продукции с использованием оптической системы независимых исследований и разработок, можно использовать красный, зеленые два вида источников света, свет размер пятна, диапазон для удовлетворения нужд строительства шахты. прибор принимает AC/DC преобразования модуль питания, и ПЕРЕМЕННОГО ТОКА широкое напряжение AC80V ~ AC245V питания, который имеет функцию защиты.

• использования окружающей среды

атмосферное давление: 86kPa ~ ксгмг

температура окружающей среды:-20 ~ + 40

относительная влажность: менее 95% RH (+ 25 C)

с взрывоопасных газов (метана) в угольной шахты и уголь смесь в окружающей среде

в среде без видимых повреждения изоляции из газа или пара

степень загрязнения: 3

• структура характеристики и принцип работы

1 структурные характеристики:

инструмент будет модуль питания, оптики, механические сочетание в целом, с красивым внешним видом, малый размер, легкий вес и так далее.прибор принимает 360 градусов поворотный механизм блокировки, который устанавливается с фиксированными блокировка устройства, что удобно и быстро. документов путем тонкой настройки тела может быть в не менее, чем на 1.5 градусов в горизонтальной, точная регулировка.

2 принцип работы:

после подключении инструмента с блоком питания напряжение AC127V, модуль питания преобразуется в напряжение ПОСТОЯННОГО ТОКА для питания лазерной трубки, и лазерный луч генерируется, и лазерный луч генерируется оптической системы, и диапазон лазерного луча, 1500 м.

• технические параметры

метод установки: фиксированная

взрывозащищенный тип: шахта взрывозащищенный типа

маркировка взрывозащиты: ExdIMb

с лазерным наведением устройство операционная система: непрерывная работа

напряжение питания: AC127V (напряжение между AC105V ~ AC140V прибор может работать нормально)

рабочий ток: менее 90mA

оптическая мощность: не более 15 МВт

эффективная дальность стрельбы: 1500 м

диаметр пятна: 1500 м диаметр пятна составляет не более 100 мм

пятно дрейф: количество светового пятна дрейф в 1500 м не должно быть более 10 мм

горизонтальные и вертикальные грубой регулировки: 360

горизонтальный и вертикальный диапазон регулировки: больше или равно до + 1.5 градусов

• габариты

размеры: 295x250x135 (мм)

вес: 3.2 кг

• установка, настройка и использование

1 установка

(1)первый будет якорь с 20 ~ 22 мм (опционально) в фиксированной крышей.

(2)закрепленного стержня проходит через фиксированное сиденье, болт аппарат установлен на фиксированной бар, как показано в пробке, фиксирующим кольцом, замок сиденья фиксируется на предварительно установленной якорь.

2 регулирования и использования

подключение питания: подтвердите напряжение питания в дальность связи признаков, в подземном строго запрещено взимается открыт! прибор для шахтного кабеля, проводного доступа в правильное положение, не ослабление и подтвердить короткое замыкание цепи, затяните крепежные винты, электричество может быть освещен.

(1) в соответствии с направлением измерительный прибор, в вертикальном направлении и в горизонтальном направлении прибора регулируется.

вертикальные грубой: ослабить винт, болт по вращающийся аппарат лазерного луча в вертикальном направлении регулировки для идеальной позиции (в талии) для блокировки зажигания.

горизонтальной грубая: ослабьте болт стержень движется по фиксированной инструмента, так что лазерный луч в горизонтальном направлении регулируется в идеальном положении (талия) засов.

(2) в соответствии с проектом необходимо точно регулировать направление лазерного луча, метод регулировки выглядит следующим образом:

горизонтальной регулировки направления: первый замок вертикальная регулировка спираль, в то время как то же направление вращения вокруг двух горизонтальная регулировка спирали, так что уровень месте движение, после корректировки на два винта замок;

вертикальной регулировки направления: первый замок горизонтальной регулировки спираль, в то время как то же направление вращения вверх и вниз двумя вертикальными регулировочный винт, так что свет пятна вертикальное движение, настроить два винта может быть заблокирован.

обратите внимание: световое пятно, вертикальное направление регулировки, должен быть заблокирован в то же время, чтобы отрегулировать спирали. когда прибор завода, место в диапазоне был откалиброван, пользователь сайта без отладки. если пользователю необходимо настроить, пожалуйста, обратитесь к методу анализа неисправностей.

• Safety Alert

1 смотреть из окна!

2 строго запрещено взимается открыт!

• техническое обслуживание и техническое обслуживание

1 документ должен храниться в сухом и неагрессивными среде в течение длительного времени.

2 инструмент завод оптической системы после корректировки, не разбирайте; перевозки должны быть обработаны с осторожностью,, чтобы избежать сильной вибрации.

3 прибор должен быть использован для установки входного напряжения питания, внутри и снаружи земля должна быть хорошо.

4 не должен платить за обслуживание, необходимость для покрытия расходов на обслуживание должно осуществляться в безопасном месте.

5 регулярное использование объектив бумаги или мягкой тканью протирать стекла лазерной из отверстия, так что поверхность чистой и свободной от пыли.

6 инструментов в обслуживании и ремонте, строго запрещено взимается открыт! без ущерба для взрыва поверхности! не может изменить тип устройства, технические характеристики и параметры; следует обратить внимание, чтобы предотвратить потерю взрыв заботиться, чтобы не повредить взрывозащищенные поверхностных и крышку коробки крепления, не должны быть потеряны в устройстве уплотнительное кольцо, надлежащей затяжки винтов и т. д.). Installation of explosion-proof surface should be applied to ржавеют нефти, проверить механизм регулировки является гибким, замок является надежным, проверьте уплотнительное кольцо крепеж, таких как повреждения должны быть заменены своевременно.

• анализ проблем и ликвидации

прибор не работает. пожалуйста, проверьте ваш прибор в соответствии со следующей таблицей. если устройство находится не нормальное использование, пожалуйста, свяжитесь с обслуживание точек или производителей.

• список упаковка продукта

1 лазерная указывая инструмент 2 компл. из 1 фиксированных 3 1 1 компл. подвески

шесть 2 угол ключ 5 1 инструмент коробка 6 4 технические характеристики 1 экземпляров

7 сертификат продукта 1 (в том числе подвески группа плагин, фиксированная кольцо, замок сиденья)
