5A Регулируемый понижающий модуль постоянного тока 4-38 в до 1 25-36 CC CV

5A Регулируемый понижающий модуль постоянного тока 4-38 в до 1 25-36 CC CV

• 1. Входное напряжение: 5-38 В постоянного тока
• 2. Выходное напряжение: постоянный ток 1,25-36 в Регулируемый
• 3. Выходной ток: 0-5A регулируемый
• 4. Выходная мощность: 75 Вт (макс.)
• 5. Рабочая температура:-40 ~ + 85 градусов Цельсия
• 6. Частота: 180 кГц
• 7. Высокая эффективность до 96%
• 8. Защита от короткого замыкания: Да (предельный ток 8А)
• 9. Защита от перегрева: Да (автоматическое отключение выхода после перегрева)
• 10. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
• 11. Установка: четыре винта 3 мм
• 12. Подключение: клеммы или паяльные клеммы, V-IN вход, V-OUT выход

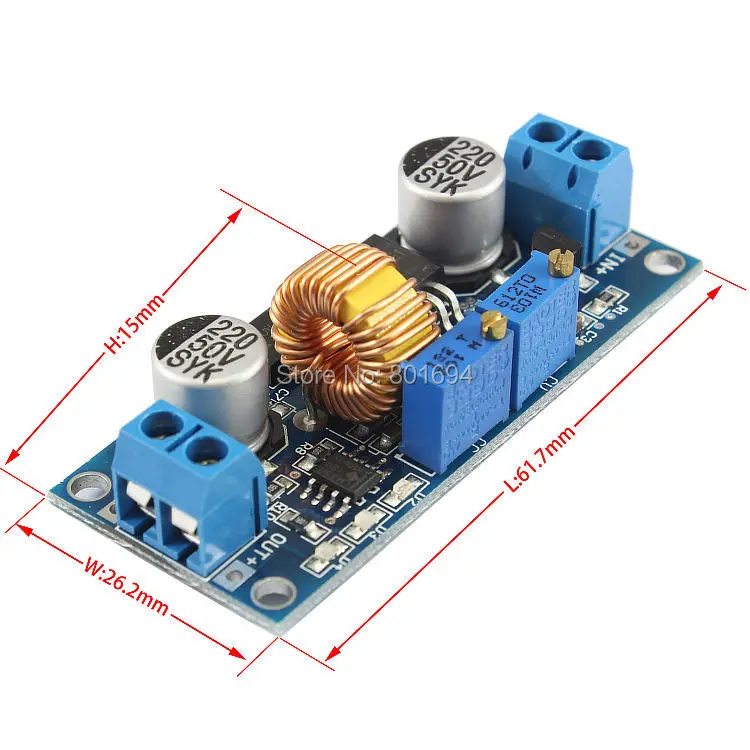

• 13. Размеры модуля: длина 61,7 мм ширина 26,2 мм высота 15 мм
• 14. Вес: 25 г

• 1. Когда вы используете продукт, модуль ввода и вывода будет изолирован от земли.
• 2. Выход блока струны имеет токовый Пробоотборный резистор, будет падение напряжения 0 ~ 0,2 В после подключения к нагрузке, это нормально.
• 3. Этот модуль превышает 3 А, 35 Вт в использовании, пожалуйста, увеличьте тепловыделение.
• 4. некоторые клиенты сообщают: «модуль не может регулировать выходное напряжение всегда равен входному напряжению». когда вы столкнулись с этой проблемой, пожалуйста, против часовой стрелки вращения «потенциометра напряжения» 10 кругов или более, затем используйте модуль, который вы можете отрегулировать выходное напряжение. Поскольку заводское выходное напряжение по умолчанию составляет около 20 в.

• 1. Используйте в качестве понижающего модуля с защитой от перегрузки по току
• Использование:

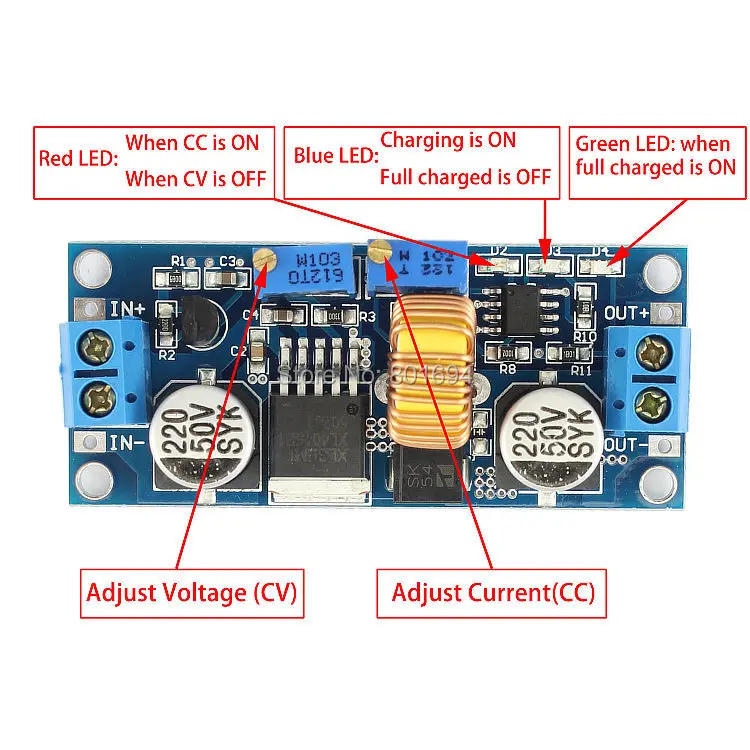

• (1) Отрегулируйте правильную кнопку так, чтобы «OUT» LED освещал, цифровой измеритель показывает значение выходного напряжения, отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.
• (2) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, цифровой измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)
• (3) подключен к нагрузке.
• 2. Используйте в качестве зарядного устройства
• Модуль без постоянной функции не может использоваться для зарядки аккумулятора, так как конец потребления энергии аккумулятора и зарядного устройства имеет большую разницу в напряжении, в результате чего ток зарядки слишком велик, что приводит к повреждению ячейки, так что начните с аккумулятора с помощью постоянной зарядки, Когда зарядка в определенной степени, автоматически переключается на постоянное напряжение зарядки.
• Использование:
• (1) Убедитесь, что вам нужно зарядить поплавковое напряжение аккумулятора и зарядный ток; (если параметры лития 3,7 В/2200 мАч, то поплавковое напряжение 4,2 В, максимальный зарядный ток 1С, ie 2200mA)
• (2) в условиях отсутствия нагрузки Отрегулируйте «потенциометр напряжения» так, чтобы выходное напряжение достигло поплавкового напряжения; (если до 3,7 В перезаряжаемая литиевая батарея, выходное напряжение можно отрегулировать до 4,2 В)
• (3) Отрегулируйте правильную кнопку так, чтобы цифровой счетчик показывал значение выходного тока; провод короткой выходной клеммы, затем Настройте «потенциометр тока» так, чтобы выходной ток достиг предварительно определенного значения тока зарядки.
• (4) Заводская зарядка по умолчанию в 0,1 раза превышает зарядный ток; (батарея во время зарядки постепенно уменьшается, если Настройка тока зарядки составляет 1 А, затем, когда ток заряда меньше 0,1a, синий свет выключен, зеленый свет включен, Это означает, что аккумулятор полностью заряжен)
• (5) подключен к зарядке аккумулятора.
• (1,2, 3,4 шагов как: выход выгружен, не подключайте аккумулятор)
• 3. Используйте в качестве светодиодного модуля драйвера постоянного тока
• Использование:
• (1) Определите работу, необходимую для привода светодиодного тока и максимального рабочего напряжения;
• (2) состояние без нагрузки, цифровой измеритель настраивается на интерфейс [отображает выходное напряжение], отрегулируйте «постоянный потенциометр», чтобы выходное напряжение достигло рабочего напряжения светодиода;
• (3) цифровая таблица настраивается, чтобы показать выходной ток, прямое замыкание выходного сигнала модуля (найдите толстые провода коротких выходных терминалов цепи), затем Настройте «потенциометр постоянного тока», чтобы сделать цифровое значение тока светодиодного листа достигает заданного рабочего тока;
• (4) подключен к светодиоду, испытательной машине.
• (Шаг 2, 3: вход подключен, питание и выходная нагрузка не подключены светодиодные фонари)

• 1 x 5A CC CV Buck модуль
