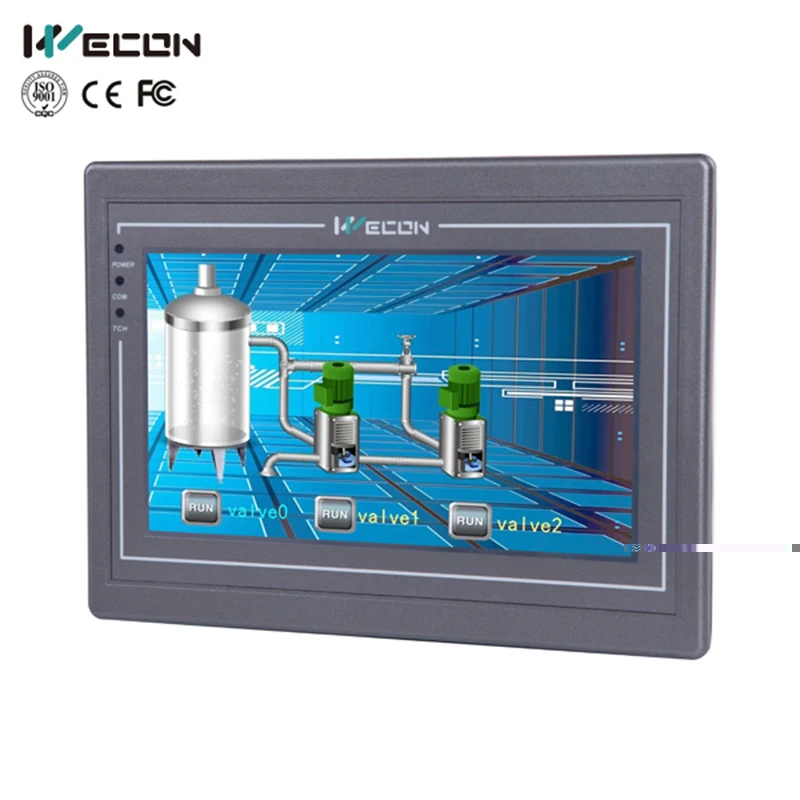

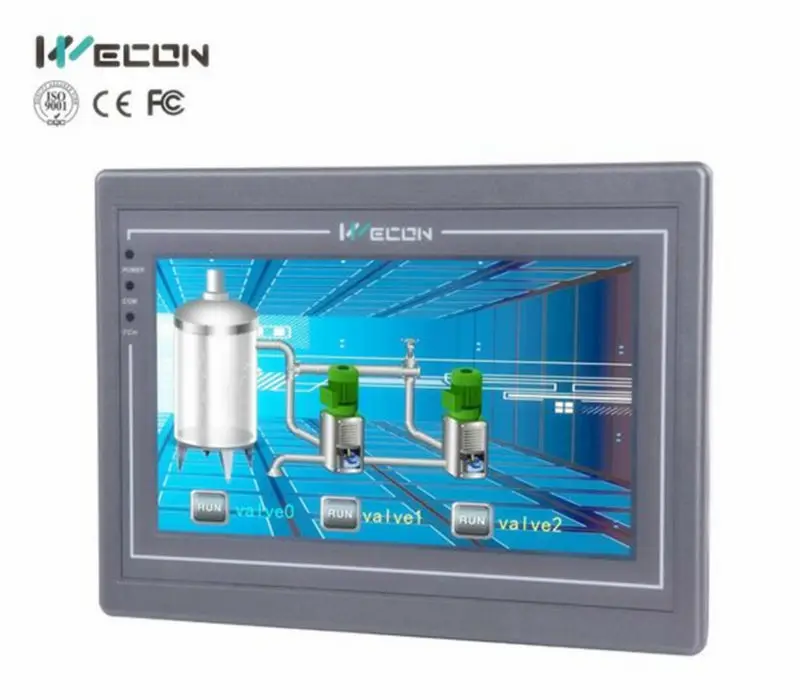

Wecon Дисплей/Дисплей Hmi Дисплей с canbus и 14 ввода/Вывода ПЛК для автоматизации|display| |

Товар

Введение

Процессор

Cortex A8 600 мГц

Сенсорный экран

Высокоточный четырехпроводной резистивный

Flash

4 ГБ EMMC

Оперативная память

DDRIII 512 МБ

SD карты

Да

Размер экрана

7 дюймов

Разрешение

800*480

Яркость

300 нит

Договор

500: 1

Подсветка

Светодиодный

Подсветка жизни

50000 часов

Цвета

16000 К цвета (24bit)

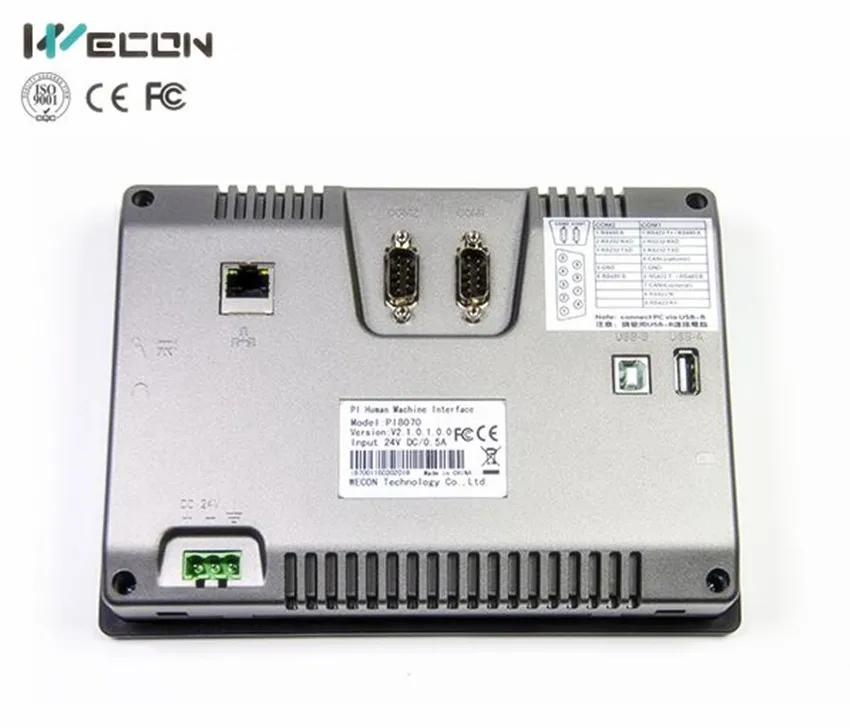

USB Порты и разъёмы

USB Host USB 2,0x1 USB-клиент USB 2,0x1

Ethernet

Да

Может

Да

Питание

24 В DC (12 ~ 28 В DC)

Мощность

<10 Вт

Мощность изоляции

Встроенный Мощность изоляции

Выдержать Напряжение

500 В AC (<1 минута)

Сопротивление изоляции

После 20 МОм 500VDC

Сейсмостойкости

10 ~ 25 Гц (х, Y, направление Z 2 г/30 минут)

Корпус

ABS

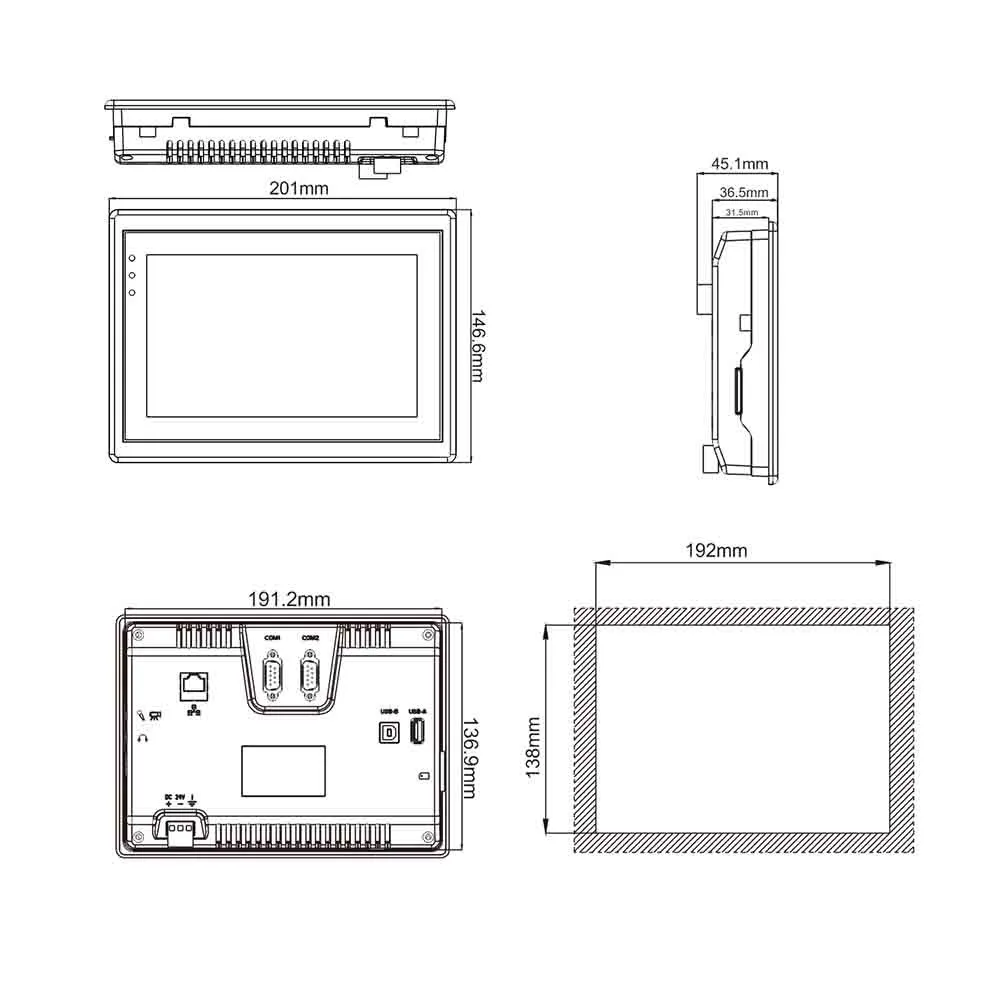

Размеры (мм)

201,0 Вт * 146,6 H 36.5D

Размер крепления (мм)

192,0 Вт * 138,0 H

Защита

IP65 (передняя панель)

Для хранения Температура

От-30 °C ~ 70 °C

Защита окружающей среды. Рабочая

Температура

От-10 °C до 60 °C

Влажность

10 ~ 90% RH

CE Сертификация

EN61000-6-2: 2005, EN61000-6-4:2007 Стандартный

FCC Сертификация

FCC Класс

Программное обеспечение

Программное обеспечение для программирования PI Studio HMI

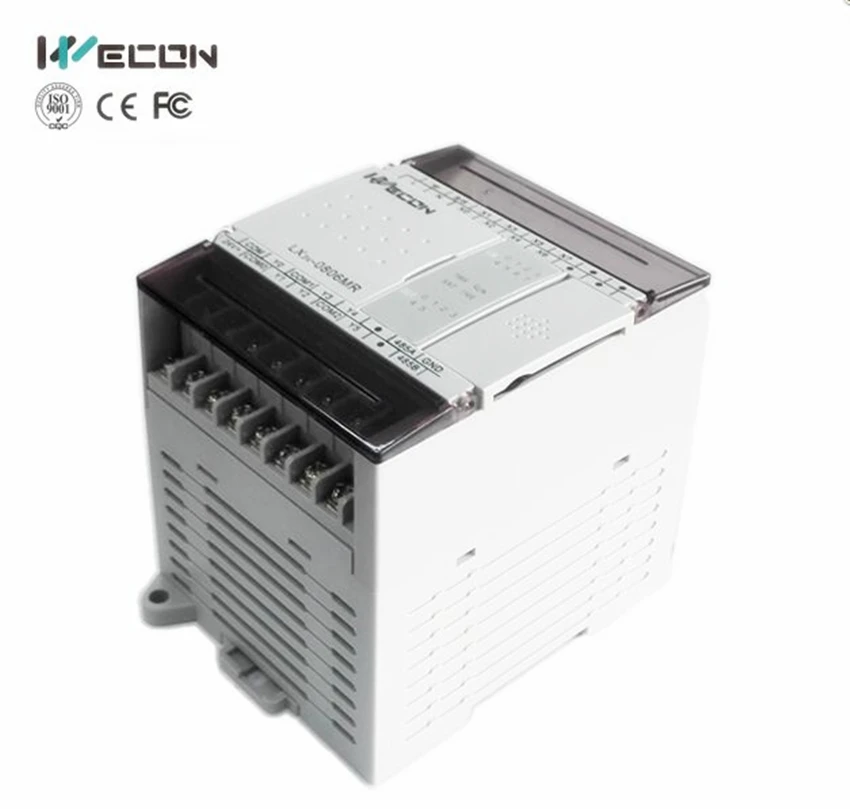

Общие

Товар

0806MR-A1 (2)/0806MT-A1 (2)

1208MR-A1 (2)/1208MT-A1 (2)

Запустить режим

Сканирования Круглый/прерывания

Программирование

Список команд/лестница

Всего инструкции

Основные инструкции: 27

Прикладная Инструкция: 136 + 2 (2 инструкции отличаются от Митсубиси)

Выполнить время

Основные инструкции: 0.06us

Прикладная Инструкция: 1 ~ 10us

Программа Ёмкость

2 К

Загрузить/монитор

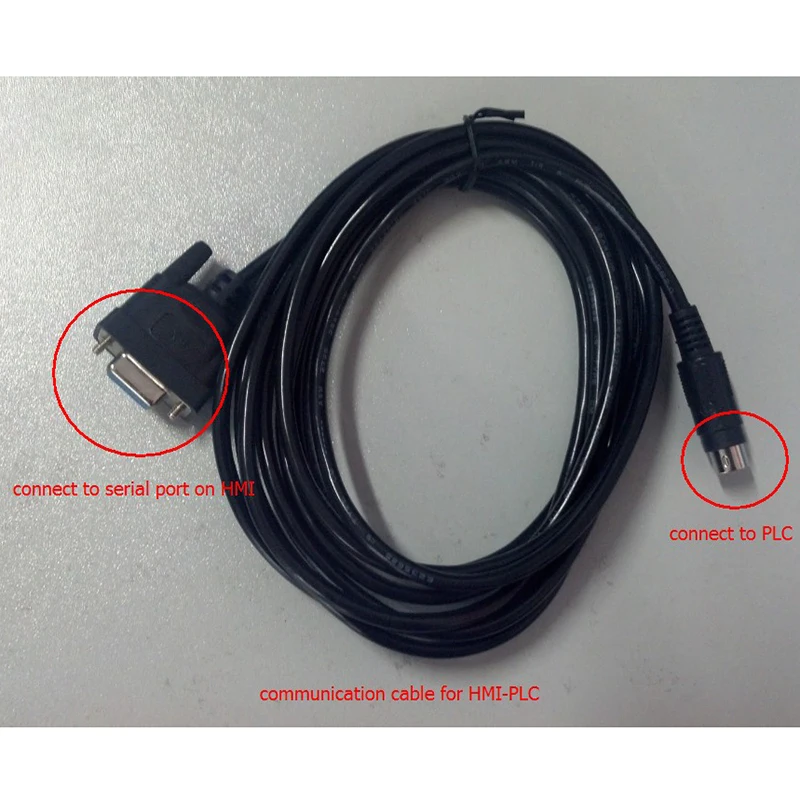

Кабель программирования (USB SC09-FX USB-RS422)

Высокая импульсный Выход

Тип транзистора: 2 канала (4 канала: LX3V-0806MT4H)

Тип реле: N/A (2 канала: lx3v-0806mr2h)

Высокая Скорость счетчик

6 Каналы

Таймер прерывания

3 Каналы

Запертое адреса

Фиксированный диапазон

Устройство хранения

FLASH

Последовательный Связь

COM1: RS422

COM2: RS485 (LX3V-1208M [])

Рабочая Температура

0 ~ 55

Для хранения Температура

-20 ~ 70

Влажность

35 ~ 85% RH (без конденсата)

AC Питание

Питание

AC 100 ~ 240 В 50 ~ 60 Гц

Мощность время простоя

10 мс

Пусковой ток

<15A 5 мс/AC 100 В; <30A 5 мс/AC 200 В

Мощность предохранитель

250 В 1A

Мощность потребление

<35 Вт

Мощность Выход

DC 24 В 850mA

Выход

Товар

0806MR-A1 (2)/1208MR-A1 (2)

0806MT-A1 (2)/1208MT-A1 (2)

Выход

N/A

NPN

Вход цепи

DC 24 В

DC 24 В

Выход цепи

<AC 250 В DC 30

DC 5 ~ 30 В

Ток утечки

N/A

<0.1ма (DC30V)

Изоляция

Механистической

Оптической связи

Мин. нагрузка

N/A

DC5V 2mA

Макс. нагрузка

Резистивный

2а очков, 8А/ком

0.5A/point, 0.8A/COM, 0.3A/HSPO point

Индуктивный

80VA

12 Вт/DC 24 В (7,2 Вт/HSPO point)

Общие

100 Вт

0,9 Вт/DC24V

Время ответа

На

<10 мс

<0,2 мс

(<5us/HSPO point)

OFF
