Универсальный DC 12 В в 10A реле беспроводной Дистанционное управление

Универсальный DC 12 В 10A реле Беспроводной удаленного Управление переключателя передатчик + приемник выключатель света + DC разъем провода IR12-4LM + PM4

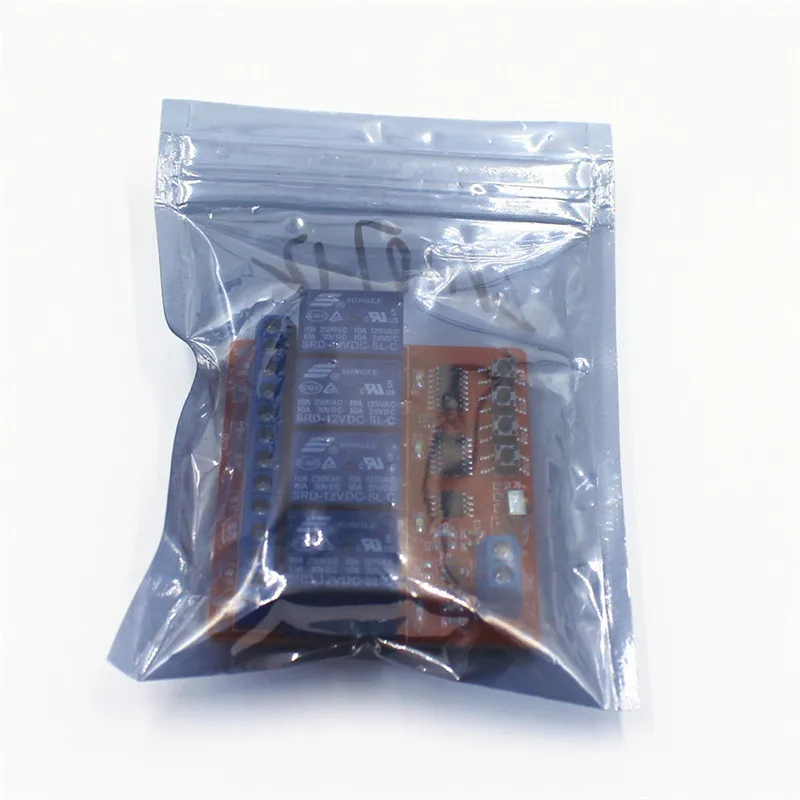

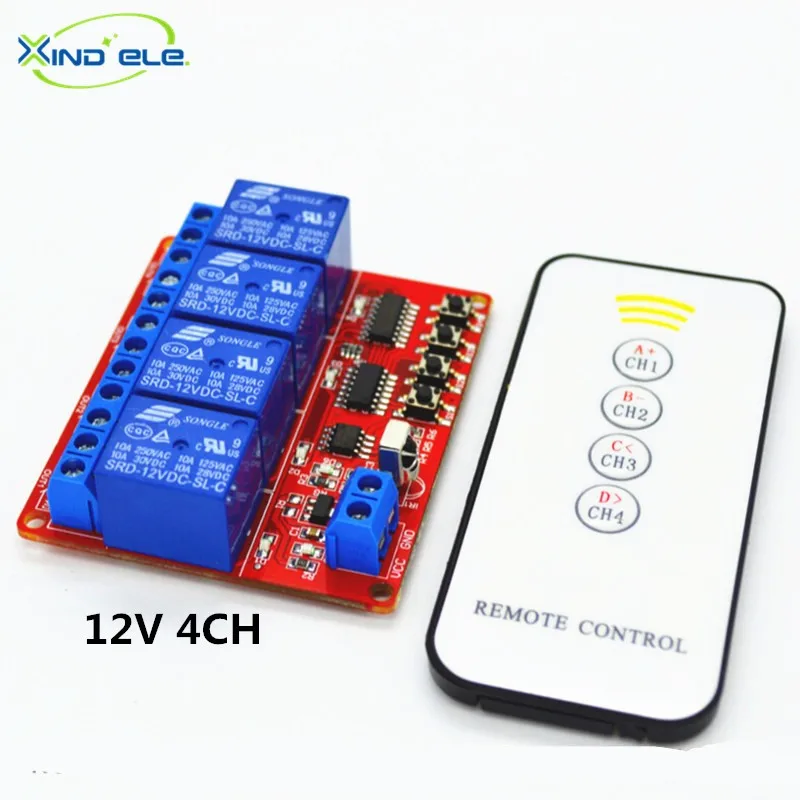

Комплектация:

Модуль ИК-приемника В 12 В постоянного тока-1 шт.

1X4 ключИК-пульт (без аккумулятора)

Введение продукта:

1 Рабочее напряжение: 11,5-12 В

Пульт дистанционного управления источника питания: CR2025 батарея кнопки

2 VCC: источник питания В 12 В +, GND: В источник питания 12 В-

CK = нормально открытый, COM = Общий, CB = Нормально закрытый,Все эти три порта подключаются к выходу.

3 размера модуля: 65*56 * мм 21 мм, с четырьмя фиксированными отверстиями для болтов

4 тип модуля: ИК-модуль обучения (может узнать все ИК-пульт дистанционного управления формата NEC) Максимальный рабочий ток составляет 160ма

5 режим работы: Поддержка управления инчинг, самоконтроль блокировки и блокировка управления, как вам нравится.

6 работает индикация:

Светодио дный D5 свет (Мощность индикатор)

Светодио дный D6 свет (индикатор обучения)

Светодио дный D1 D2 D3 D4 свет (реле включения/выключения индикатор)

Как установить один канал реле для обучения?

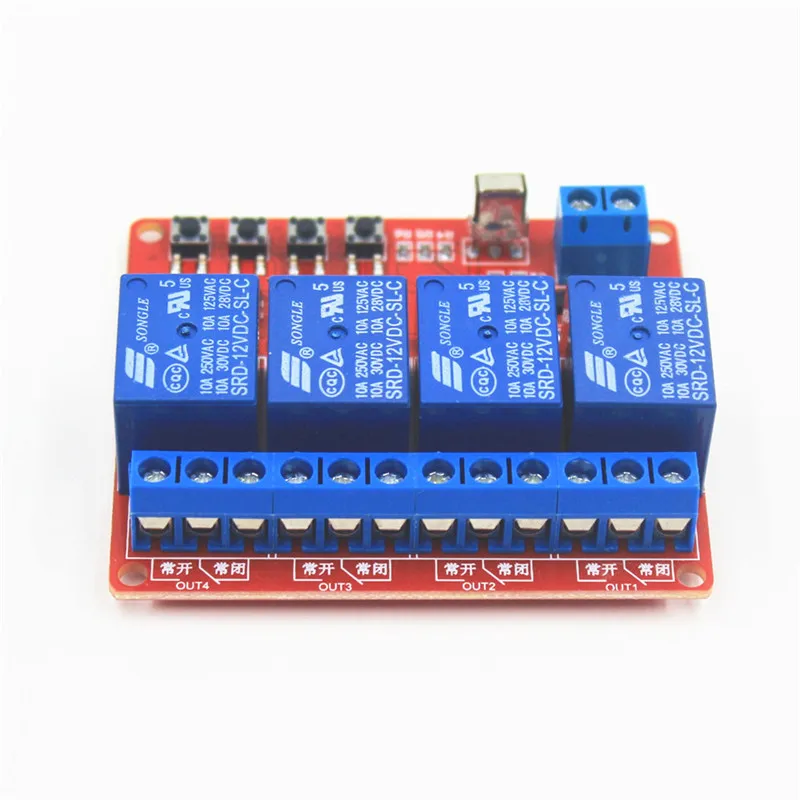

Существует четыре кнопки S1, S2 S3 и S4 на модуле. Выход низкий уровень. Вы можете управлять каждым каналом реле через эти четыре кнопки.

1 1-й Канал:

Шаг 1: источник питания

Шаг 2: Пресс в S1 кнопки время, D6 свет будет мигать 1 раз.

Шаг 3: Пресс кнопку, D6 свет вспышки 3 раза быстро, ok

2 2-й канал:

Шаг 1: источник питания

Шаг 2: Пресс в S2 кнопки время, D6 свет будет мигать 1 раз.

Шаг 3: Пресс кнопку B, D6 свет вспышки 3 раза быстро, ok

3 3-й и 4-й канал такой же, как и выше. Соответствуют Кнопка обучения S3 и S4.

Как установить режим работы реле

1 интерлок:

Шаг 1: нажимайте S2

Шаг 2: питания к модулю, после того, как вы видите D6 флэш-2 раза, затем отпустите S2. OK

(Пресс кнопку пульта B, приемник CH1, и приемник CH2 на)

2 самоблока:

Шаг 1: нажимайте S3

Шаг 2: питания к модулю, после того, как вы видите D6 flash 3 раза, затем отпустите S3. OK

(Пресс кнопку пульта, приемник CH1. Пресс кнопку еще раз, то приемник CH1 OFF)

3 Jog:

Шаг 1: нажимайте S4

Шаг 2: питания к модулю, после того, как вы видите D6 flash 4 раза, затем отпустите S4. OK

(Нажимайте кнопку пульта, приемник CH1. спусковую кнопку, то приемник CH1 OFF.)

Как установить один ключ для управления всеми каналами реле, чтобы узнать?

1 один ключ для управления всеми каналами реле:

Питания к модулю, нажмите S3 и S4 кнопки в то же время за один раз, D6 свет будет мигать 2 раза. Затем вы можете нажать кнопку питания пульта дистанционного управления. Когда вы видите D6 свет вспышки 3 раза быстро, это нормально
