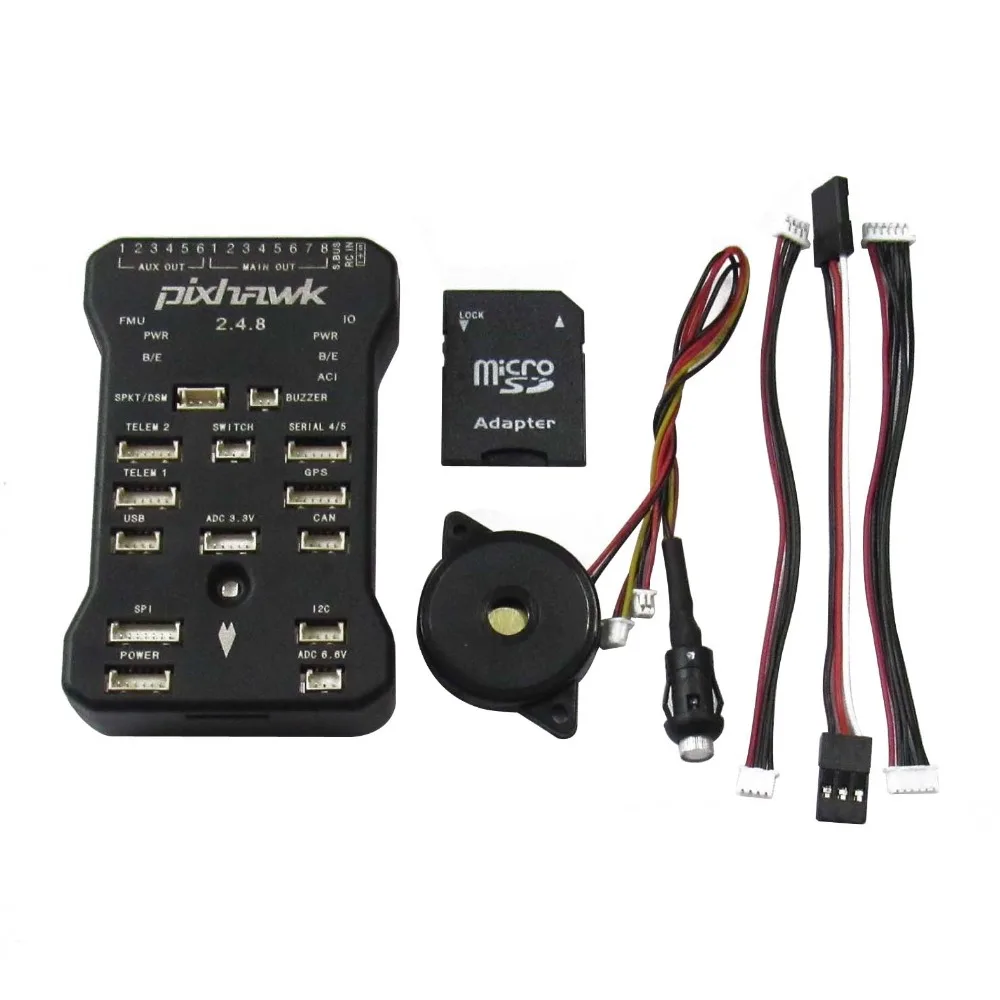

Контроллер полета Pixhawk V2.4.8 32 бит
-Усовершенствованный 32-разрядный процессор CortexM4 ARM с высокой производительностью, может работать с операционной системой RTOS NuttX в реальном времени;
-14 * выход ШИМ/привода;
-Интерфейс шины (UART, I2C, SPI, CAN);
-Интегрированный резервный источник питания и резервный контроллер сбоя, основной контроллер можно безопасно Переключить на резервный контроль;
-Обеспечивает автоматический и ручной режим;
-Обеспечивает избыточный вход питания и функцию передачи неисправностей;
-Цветная светодиодная лампа;
-Многотонный звуковой интерфейс;
-Micro SD для записи данных о полете;

Процессор:
-32 бит 2 м флэш-память STM32F427 Cortex M4, с аппаратным блоком обработки плавающей точки
-Основная частота: 256 K, 168 MHZ RA


Датчик:
-L3GD20 3-осевой цифровой 16-битный гироскоп
-LSM303D 3-осевой 14-битный акселерометр/магнитометр
-MPU6000 6-осевой акселерометр/магнитомета


Интерфейс:
-5 * UART, 1 * Совместимость с высоким напряжением, 2 * аппаратное управление потоком
-2 * CAN
-Спутниковый ресивер Spektrum DSM/DSM2/DSM-X
-Совместимость с Futaba SBUS вход и выход
-Сигнал PPM
-Вход RSSI (ШИМ или напряжение)
-I2C
-SPI
-3,3 и 6,6 VADC вход
-Внешний микро-интерфейс USB

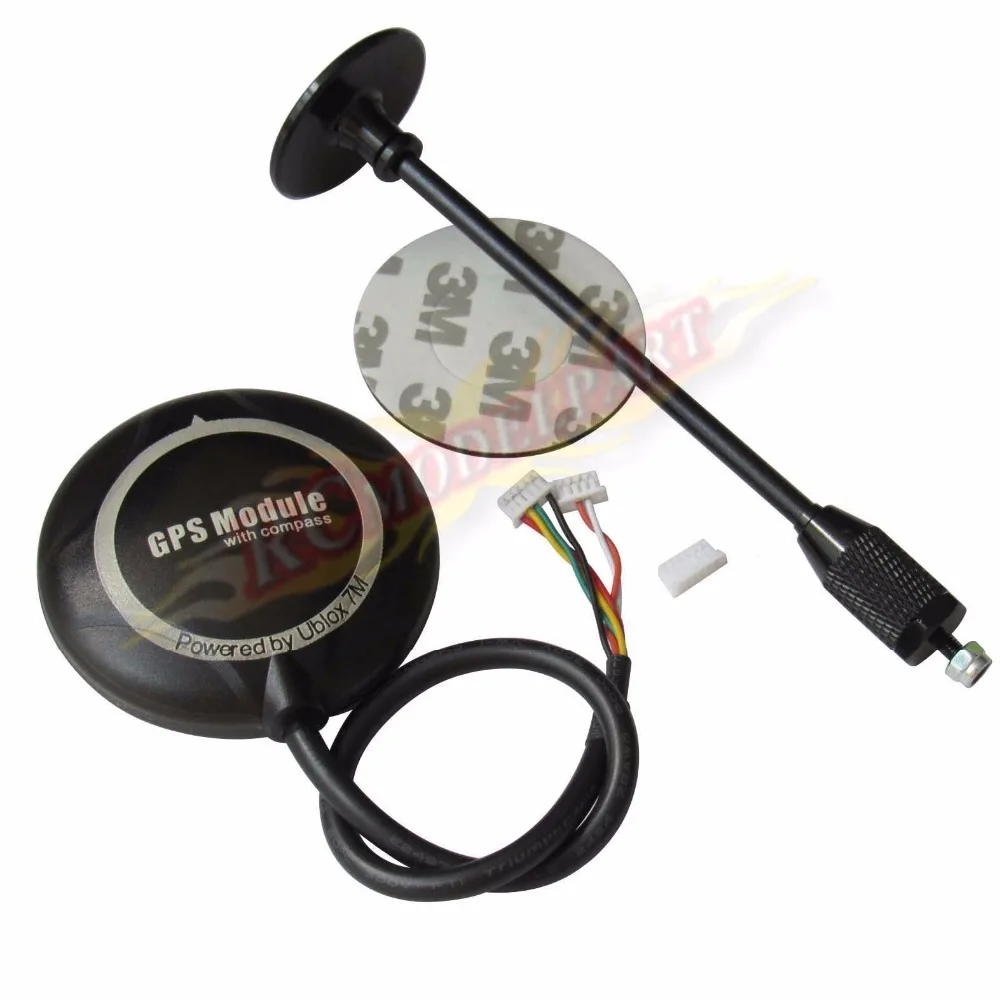

NEO-7M GPS и компас
· U-blox NEO-7M GPS модуль
· Сборка в 25x25x4 мм керамической патч-антенны
· Чип LNA и SAW
· 3,3 В LDO Регулятор низкого шума
· UART (TTL) порт с защитой от EMI
· 3 в аккумуляторные резервные конденсаторы
· Светодиодные индикаторы Fix
· Защита от обратной полярности для входной мощности
· Протокол NMEA
· Скорость передачи данных: 9600
· Частота Nav: 1 Гц
· Частота таймпульса (фиксированный светодиод): 1 Гц

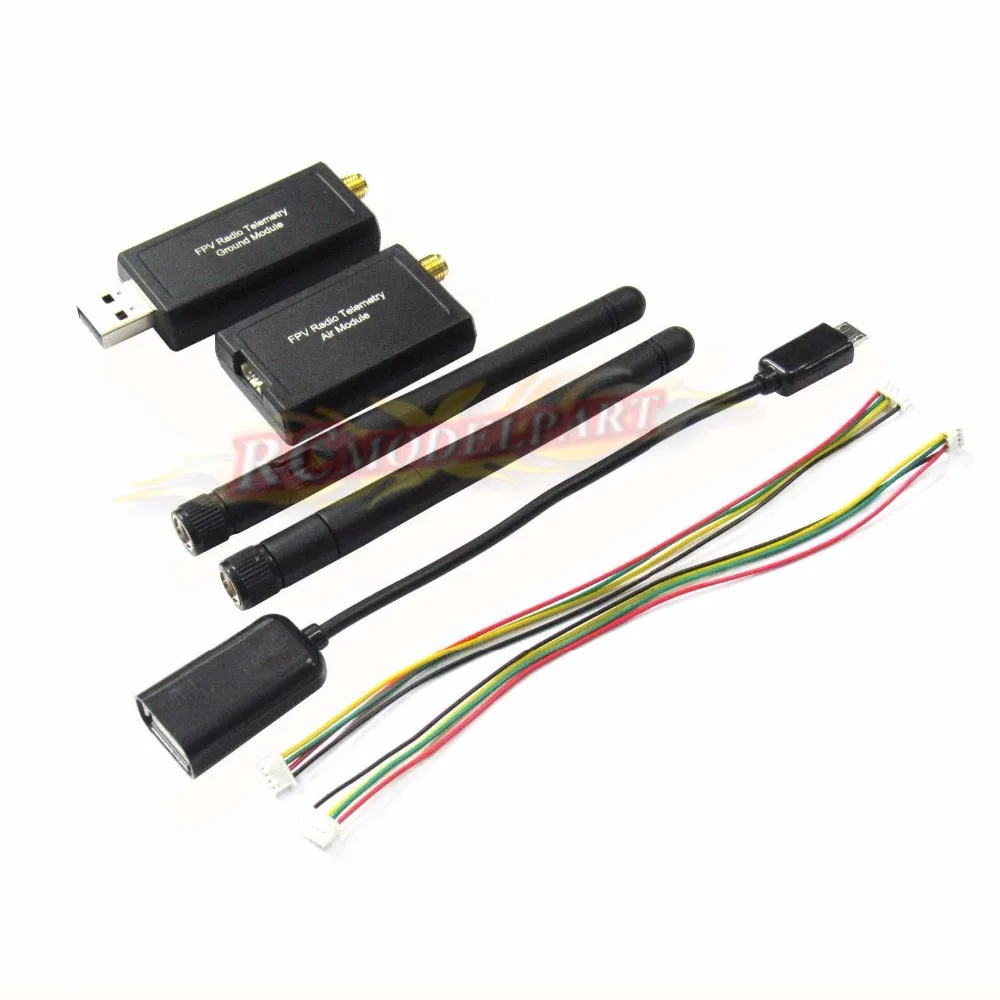

3DR 915 МГц радио беспроводной телеметрический комплект
-Чувствительность приемника до-121 дБм
-Мощность передачи до 20 дБм (100 мВт)
-Прозрачная серийная ссылка
-Скорость передачи данных по воздуху до 250 кбит/с
-Формирование протокола MAVLink и отчет о состоянии
-Частотный спектр распространения (FHSS)
-Адаптивное разделение времени мультиплексирование (TDM)
-Поддержка LBT и AFA
-Настраиваемый Рабочий цикл
-Встроенный код коррекции ошибок (можно исправить до 25% ошибок бит данных)
-Демонстрационный диапазон в несколько км с маленькой Всенаправленной антенной
-Может использоваться с двунаправленным усилителем для еще большего диапазона
-Прошивка с открытым исходным кодом
-Команды AT для настройки радио
-Команды RT для настройки удаленного радио
-Адаптивное управление потоком при использовании с APM
-На основе HM-TRP радиомодулей, с микроконтроллером Si1000 8051 и радиомодулем Si4432

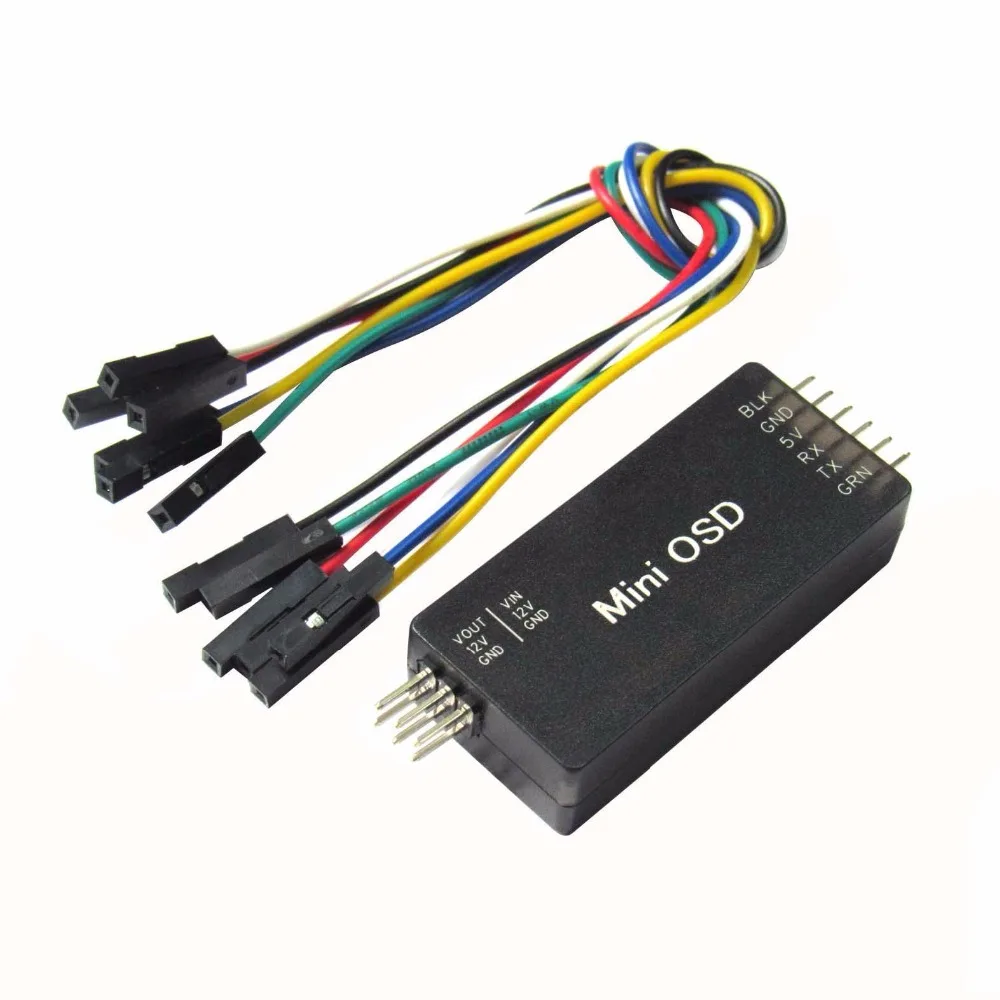

Мини модуль OSD
· Микроконтроллер ATMEGA328P
· MAX7456-EUI монохромный дисплей на экране
· 5 В/500 мА DC/DC регулятор для MAX7456-EUI
· Рабочее напряжение: 5 В (разъем FTDI) и 12 В (разъем ввода/вывода видео)
· Поддержка NTSC и PAL
· Разъем FTDI
· Полная поддержка протокола MAVLink
· Инструмент графического конфигуратора

Модуль питания APM
· Входное напряжение: 6 ~ 28 в (поддержка 30 В)
· Максимальное Измерение тока: 90A
· Измерение напряжения и тока, настроенное на 5 В ADC
· Выходы регулятора переключения 5,3 В ± 0,1 В и 3а макс
· Кабель molex 6 P подключается непосредственно к APM/Arduflyer 2,5 'pm' коннектору

В комплект входит:

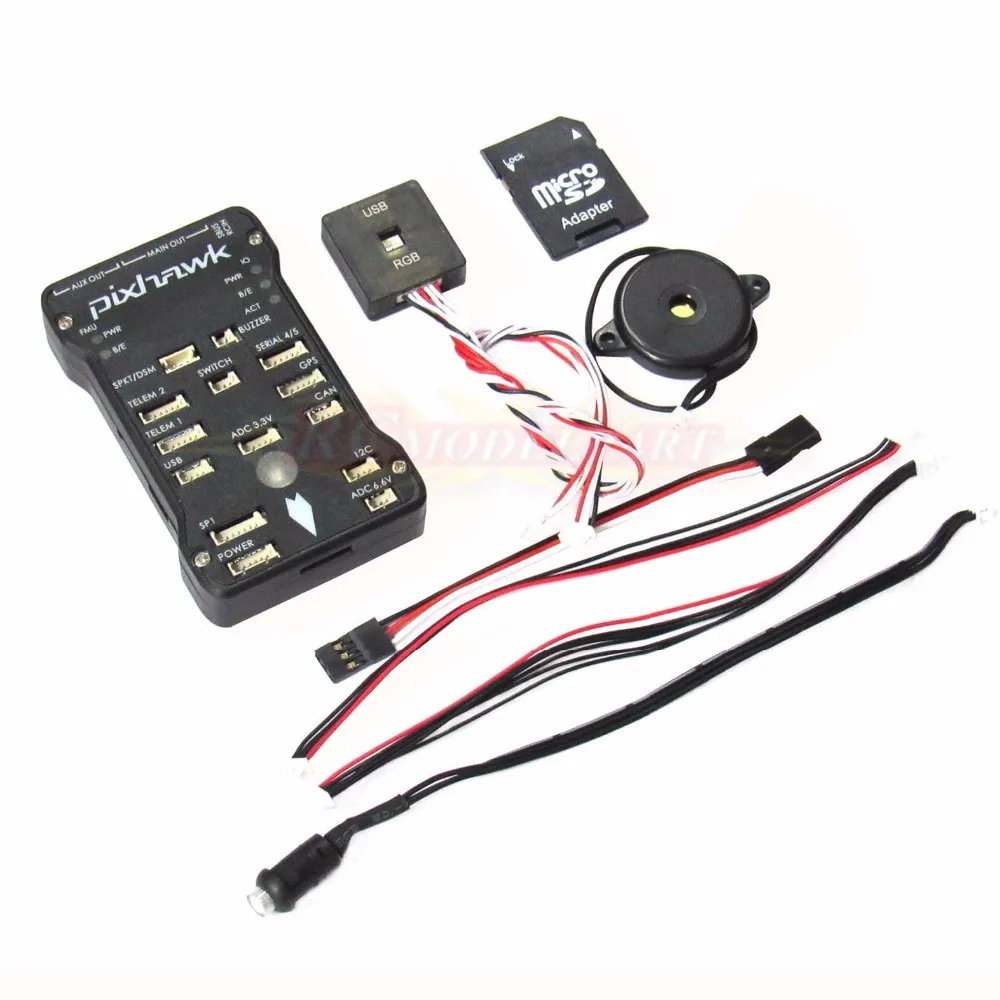

1x Pixhawk V2.4.8 FC (Поставляется с зуммером, переключателем, RBG светодиодным индикатором, 8G sd-картой)
1x NEO-7M GPS модуль
1x модуль питания
1x OSD модуль
1x 3DR 915 МГц радио беспроводной телеметрический набор

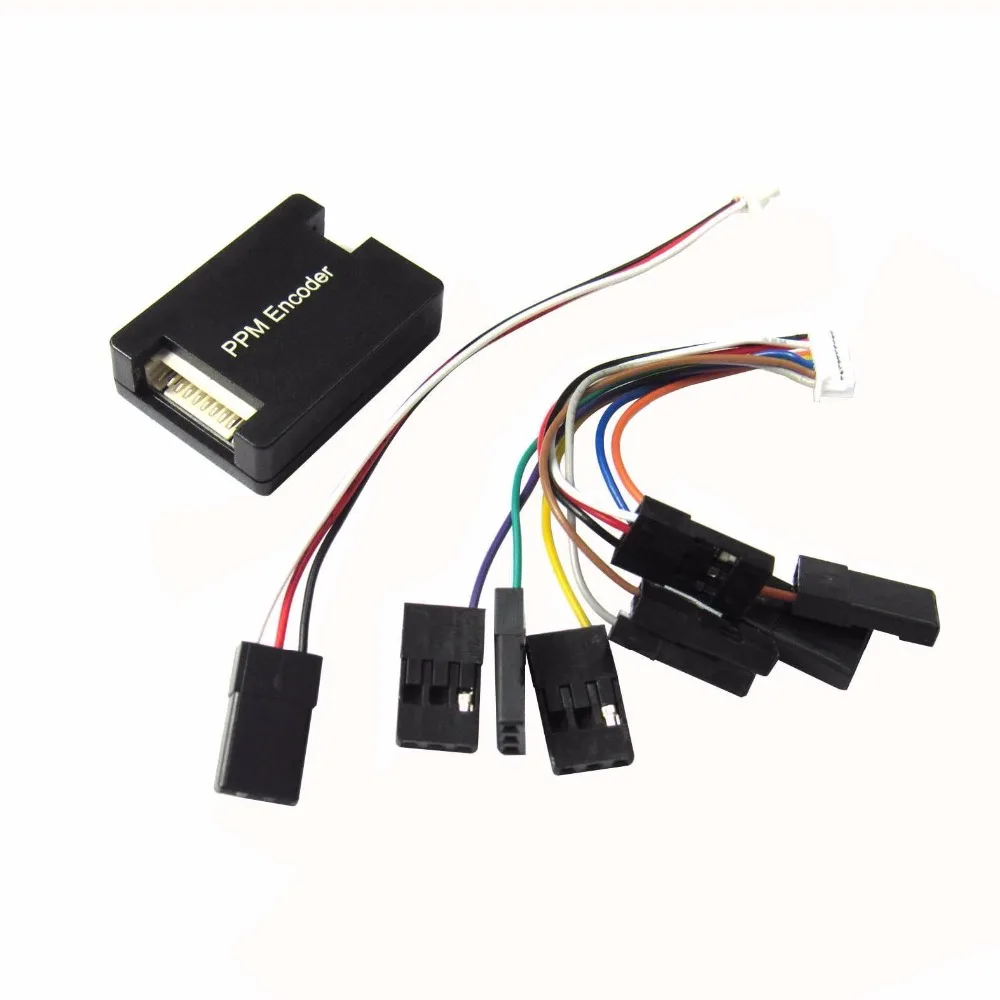

1 модуль PPM
1x модуль расширения сплиттера I2C
1x GPS кронштейн
1x амортизатор
