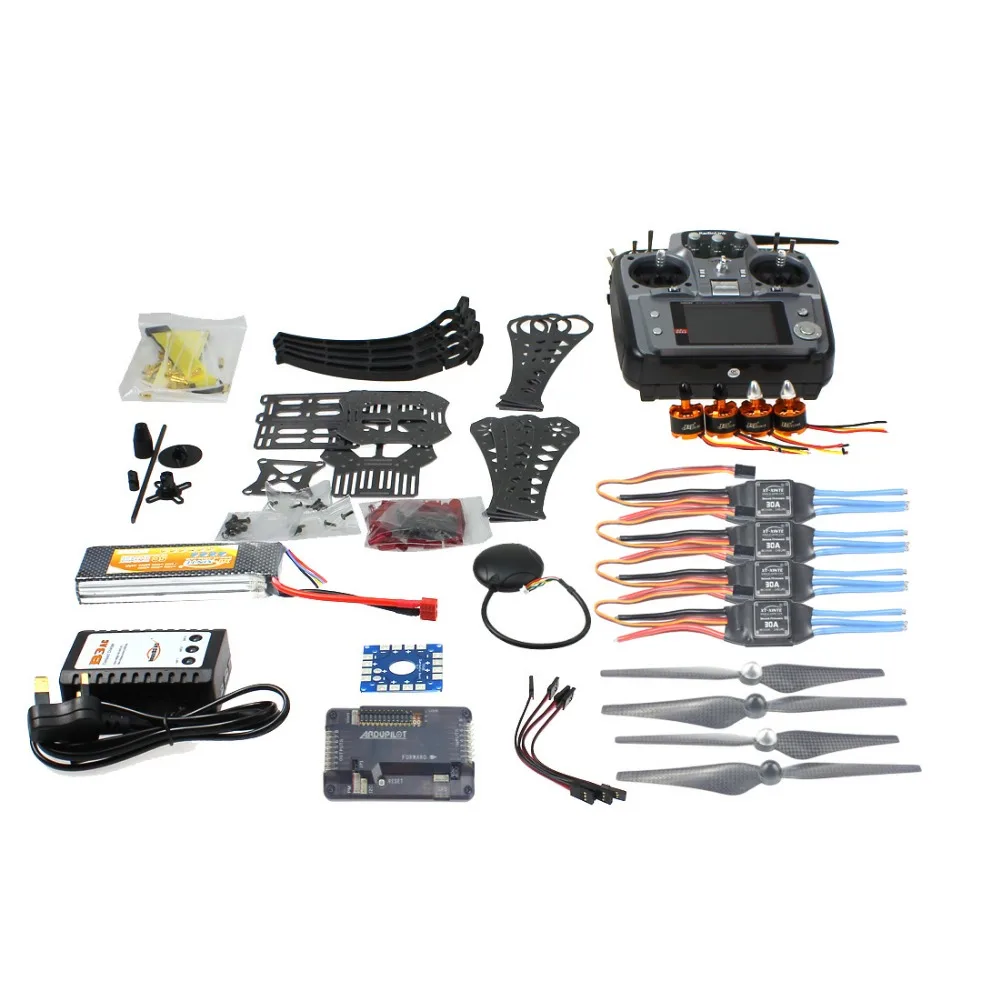

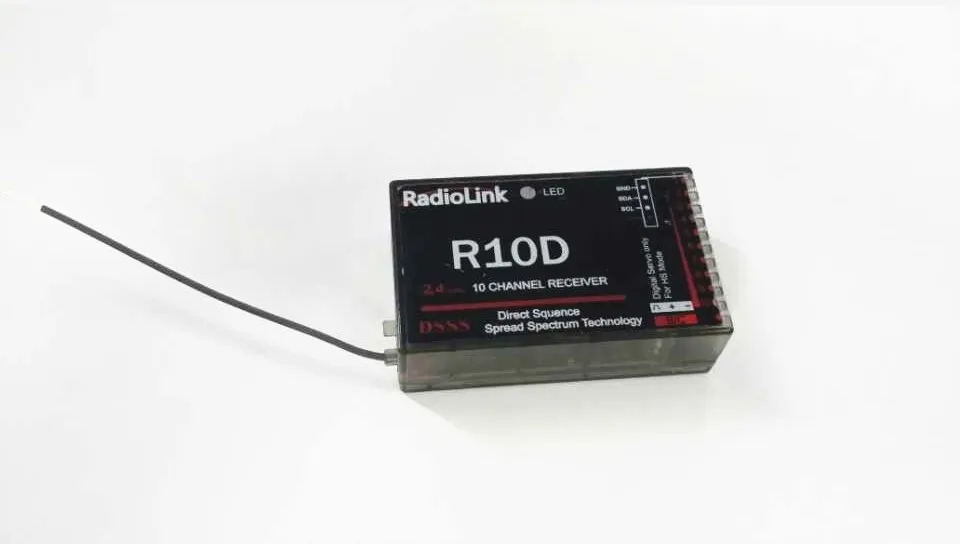

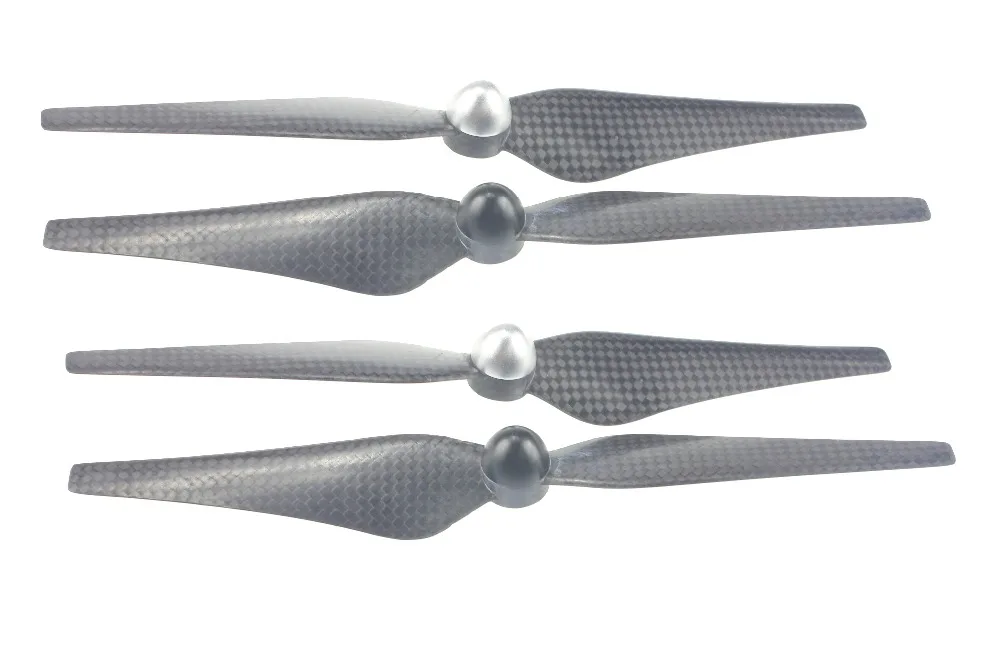

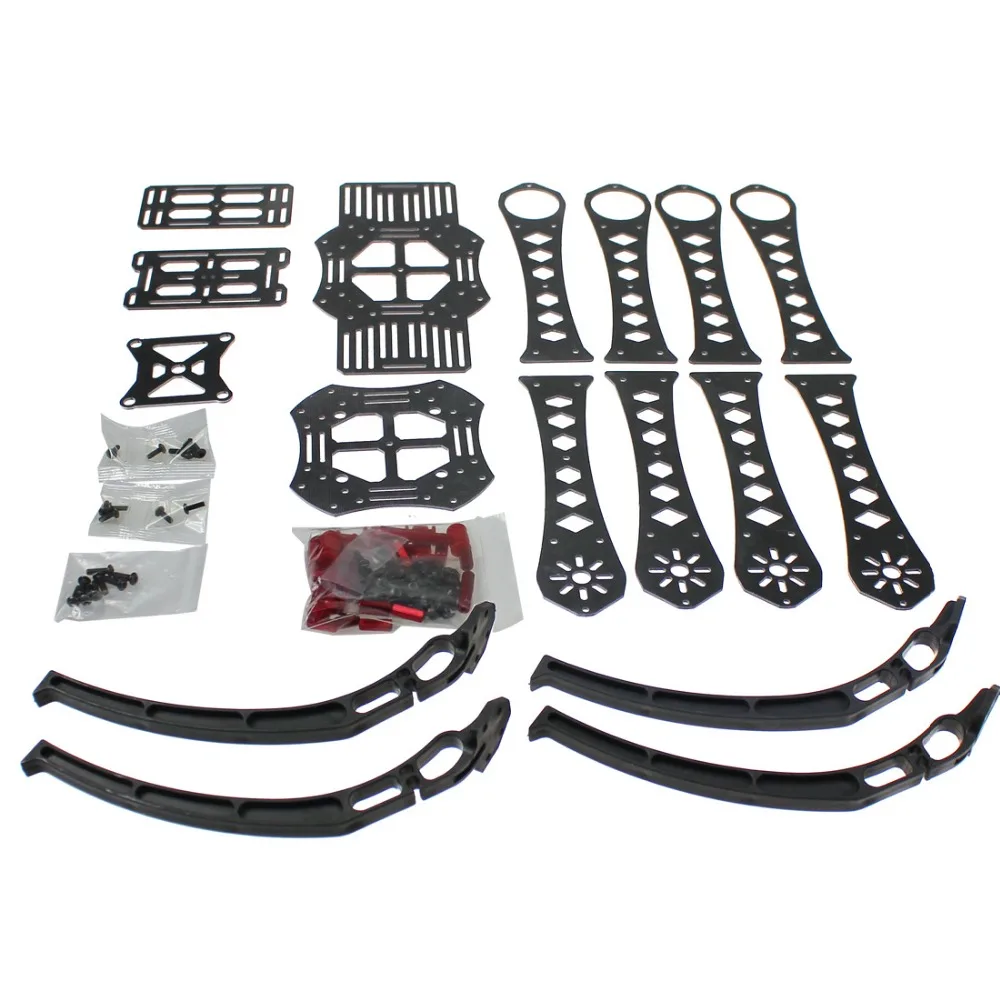

DIY RC Дрон Квадрокоптер весь набор X4M360L Рамка комплект с GPS APM 2,8 AT10 RX аккумулятор TX двигатель ESC RTFВ разобранном виде покупатель должен собрать самостоятельно.

Пакет включает в себя:

Два цвета на выбор, пожалуйста, сообщите нам, какой из них вы предпочитаете заранее, или мы отправим его в соответствии с нашей инвентаризацией, спасибо.

Особенности:

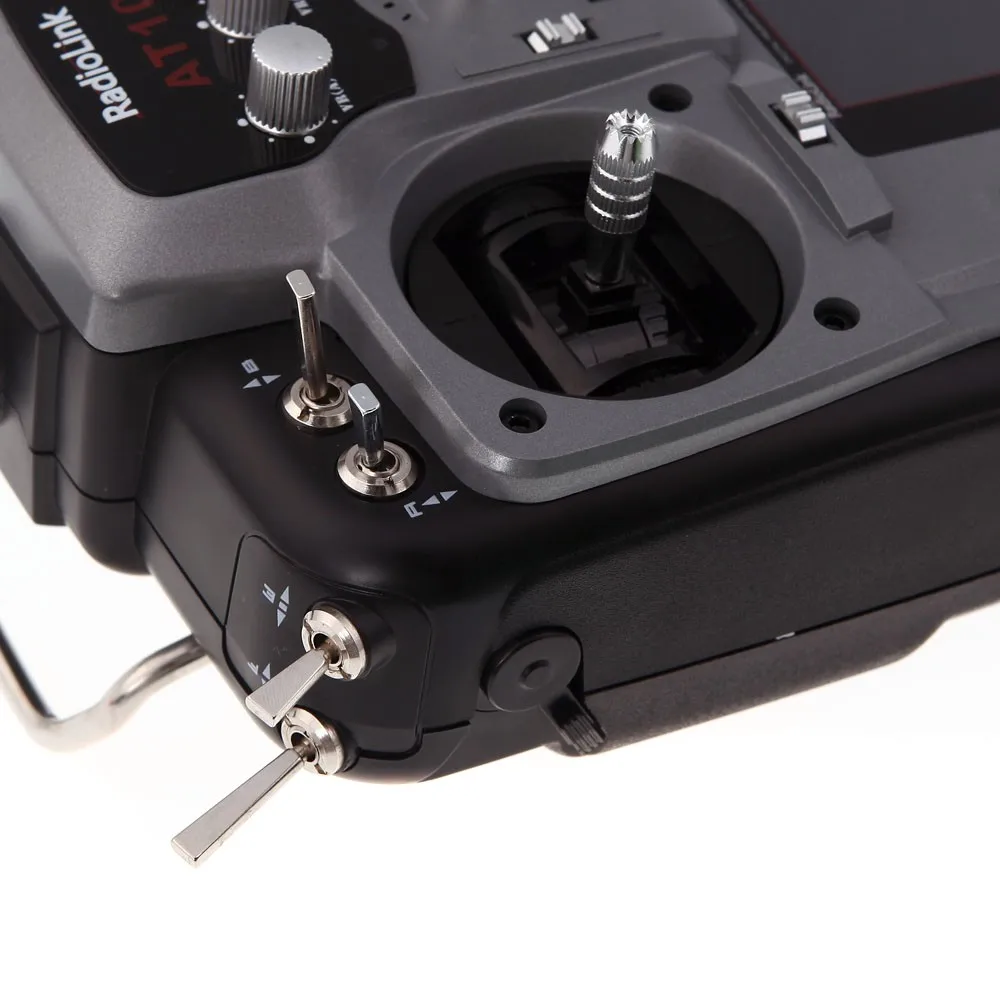

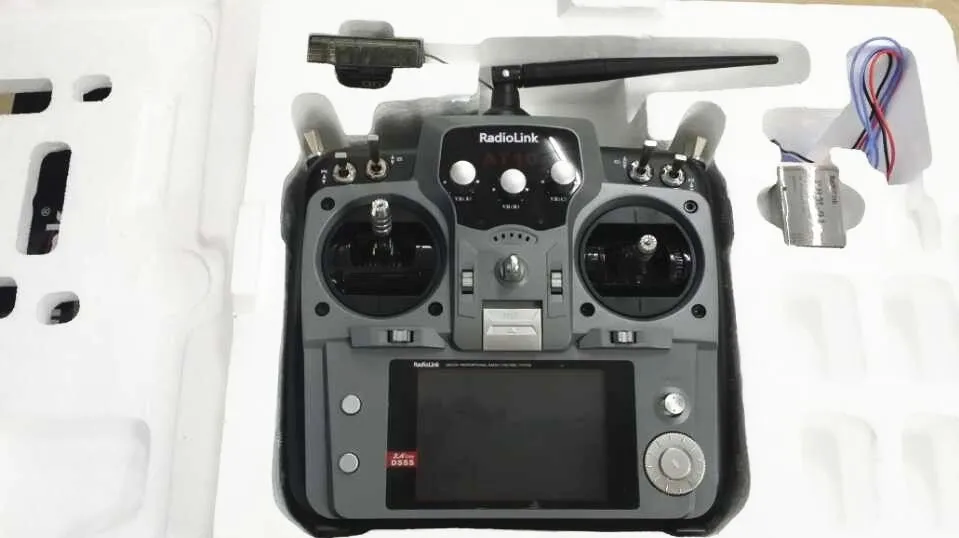

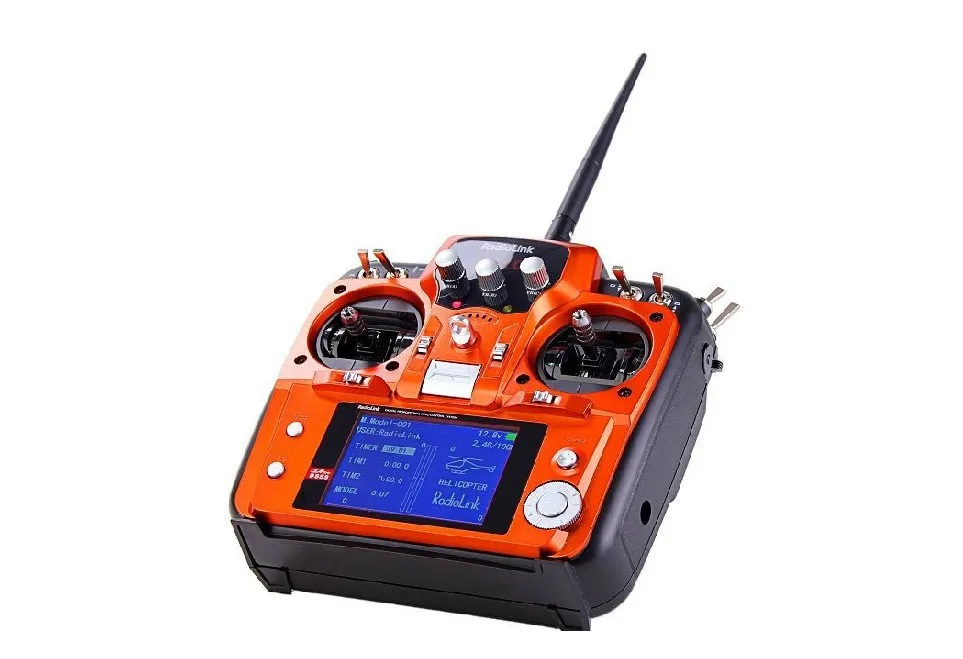

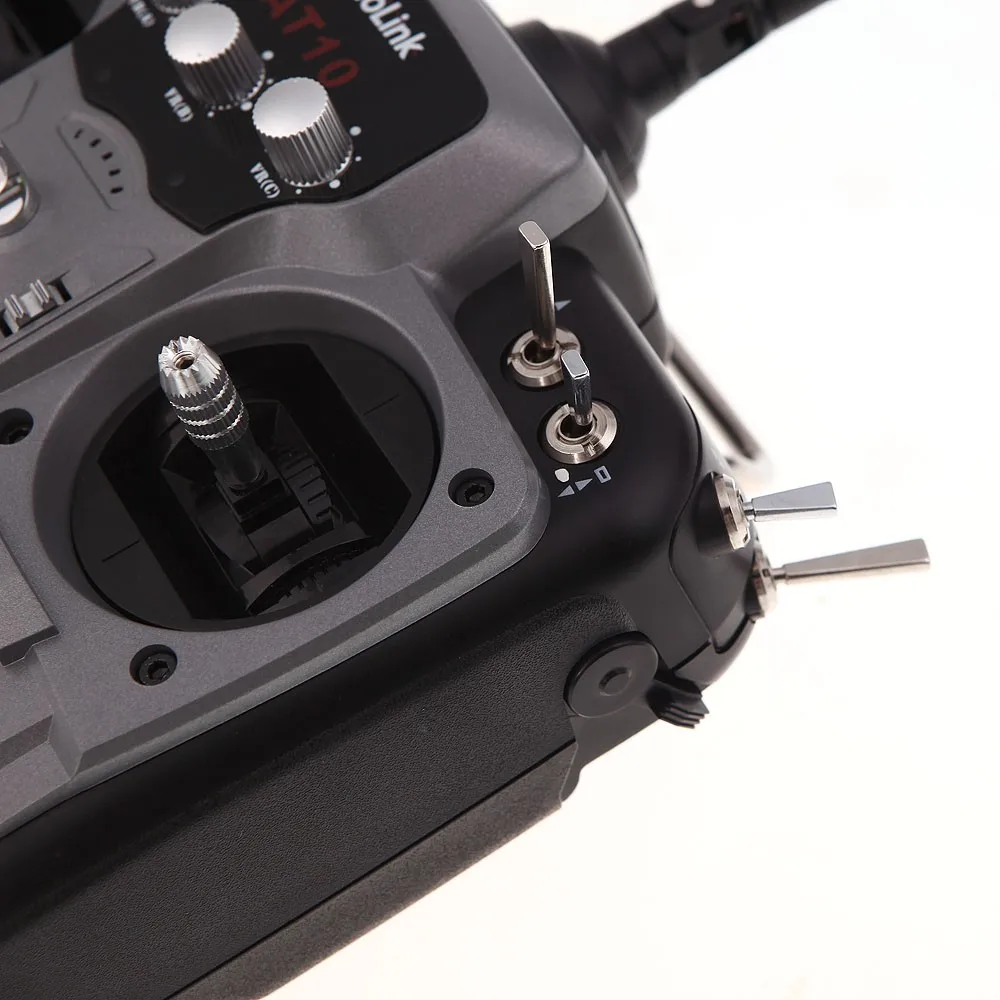

Многофункциональная система дистанционного управления, включая вертолет, самолет и слайдер, три типа летающей машины и пять моделей, покрывают почти каждую популярную модель, вы можете управлять любой моделью с помощью этого радио.

3,5 дюймовый цветной экран 320 × 480 разрешение, четкого отображения меню и графики.

Большое расстояние управления: 1,1 км на местности, 2 км в небе.

Расширенный модуль обратной связи, пользователи могут получить подробную информацию о самолете в реальном времени.

Сделайте очень четкий и точный результат вывода.

Быстрое время отклика всего 3 мс на работу, быстрее, чем другой передатчик 20 мс, даже десять каналов также позволяют вам почувствовать это.

Высокое разрешение канала достигает 4096, 0,25 США в разрешении пусть все службы сохраняют спокойствие.

Сильная технология защиты от прыжков, DSSS (спектр прямого распространения).

Невероятная цена, высокое качество, как на вечеринке, и более точно, более быстрый ответ, более высокое разрешение, один и только один анти-прыжки DSSS технологии. Действительно достойно иметь его.

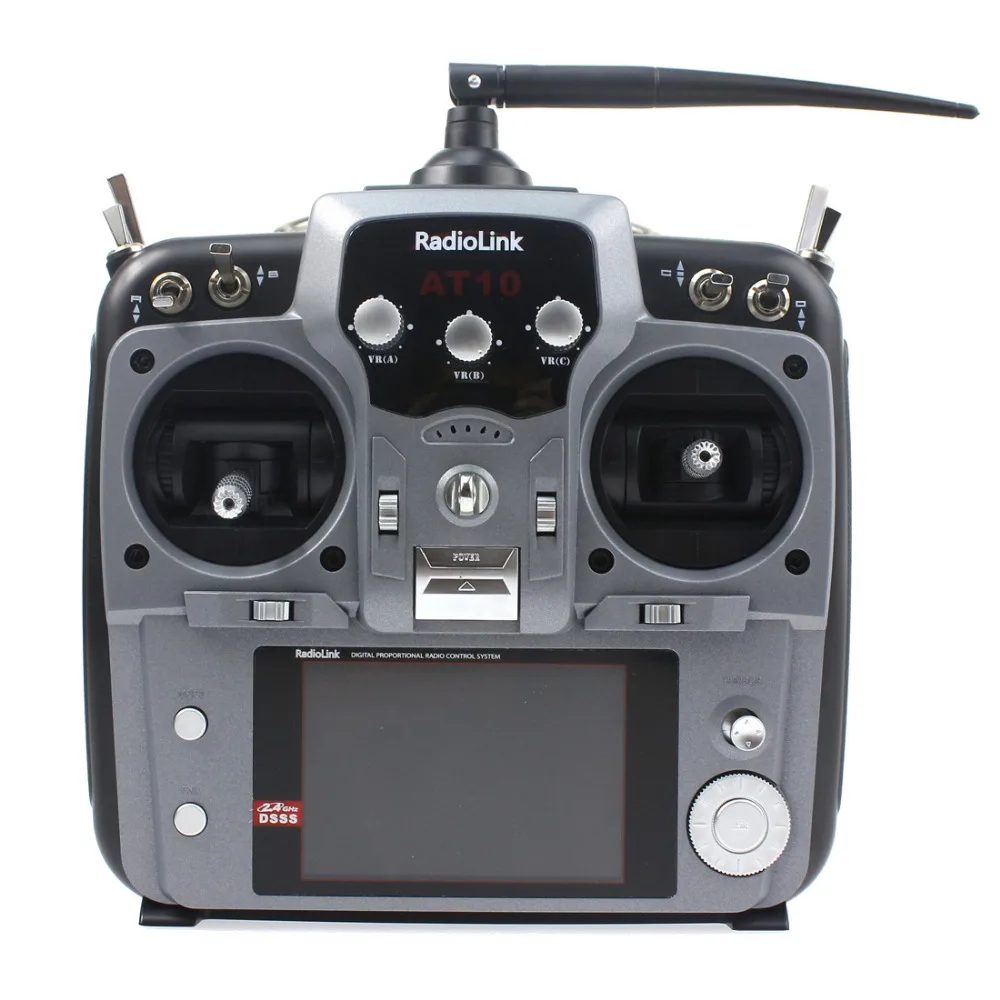

Технические параметры:

1. Размер: 18 × 9,5 × 22 см;
2. Вес: 0,95 кг;
3. Частота: 2,4 GHz ISM полоса (2400 МГц ~ 2485 МГц);
4. Режим модуляции: QSPK;
5. Левый и правый канал полоса пропускания: 5,0 МГц;
6. Спектр распространения: DSSS;
7. Отторжение прилегающего канала:> 38dBM;
8. Мощность передатчика: <100 мВт (Тестирование PCB),
<20dBm (3 метра испытания воздуха);
9. Рабочее напряжение: 8,6 ~ 15 м;
10. Рабочий ток: <95ма;
11. Расстояние управления: 800 метров земли;
12. Канал: 10 каналов, 8 ~ 10 каналов настраиваются;
13. Совместимая модель: включает в себя все 120 градусов и 90 градусов swashplate вертолет, все исправить крыло и планер, пять летающих моделей;
14. Модель симулятора: под модель симулятора отключается действие передатчика, переключается на энергосберегающую модель;
15. Экран: 16 цветных экранов, размер 78 × 52 мм, 320*480 пикселей.

Прежде чем настроить APM,

Вам нужно будет сначала подключить все вместе.

Это руководство покажет вам все кабели и детали, которые вам нужно будет подключить к APM.

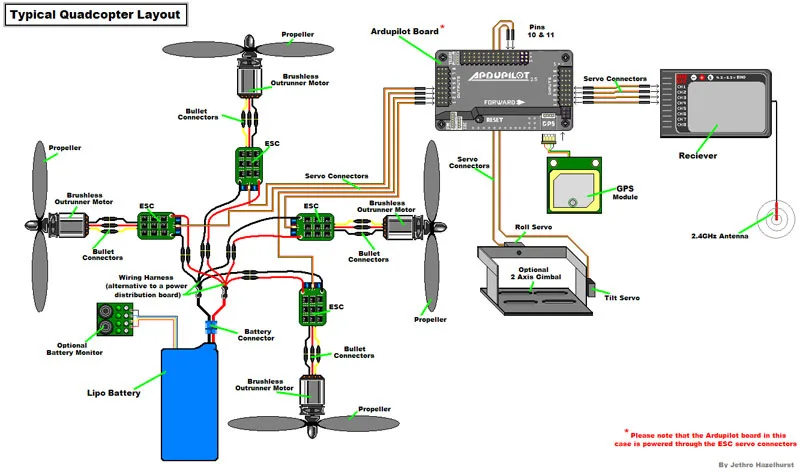

Типичные Квадрокоптер раскладка клавиатуры

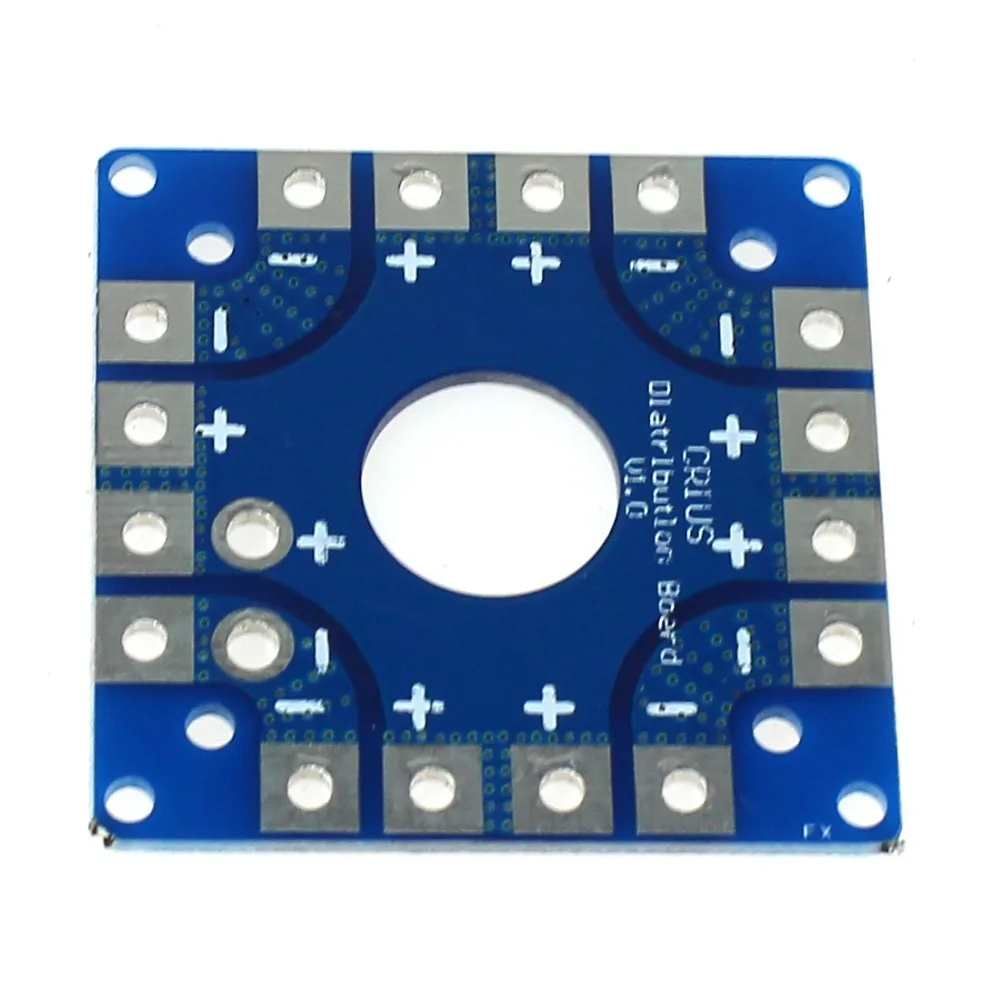

Обратите внимание, что на иллюстрации ниже показана (типичная) установка. Он содержит дополнительное оборудование, включая карданный шарнир камеры и монитор батареи, и он использует проводное соединение ESC «Y», а не распределительную плату, которая является общей для многих мультикоптеров.

1. Подключение ваших двигателей и радиоуправляемых передач

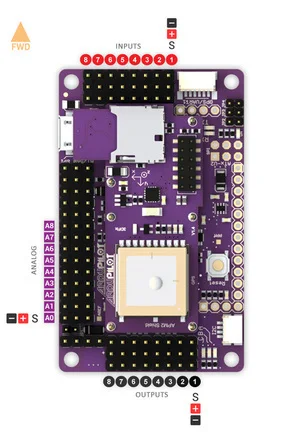

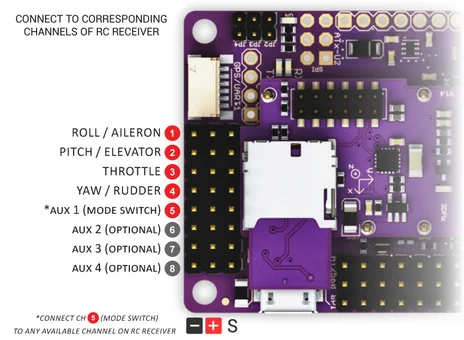

Обзор соединений на плате Ardupilot Mega v2

Примечание: инструкции ниже предназначены для обычных радиоприемников с выходом ШИМ (один кабель на канал). Если вы используете приемник «PPM» (один кабель имеет все каналы), следуйте инструкциям. Прежде чем настроить ваш Arducopter, вам нужно будет сначала подключить все вместе. Это довольно просто. Вам нужно подключить Радиоуправляемый приемник к входной стороне платы. Вы можете использовать кабели, Входящие в комплект Arducopter, или если вы используете другую рамку, вы можете использовать соединительные кабели, или женские кабели сервопривода Соединения между приемником RC и платой Ardupilot Mega v2

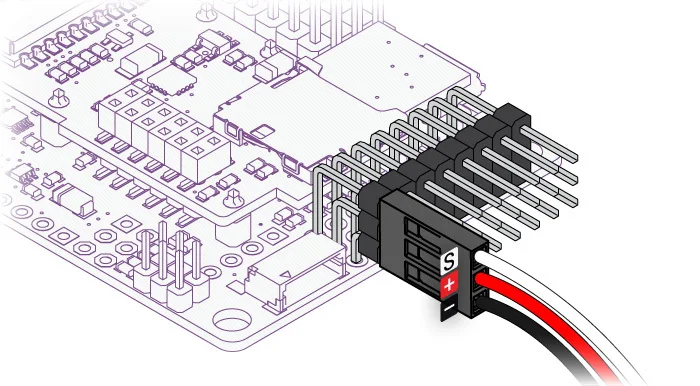

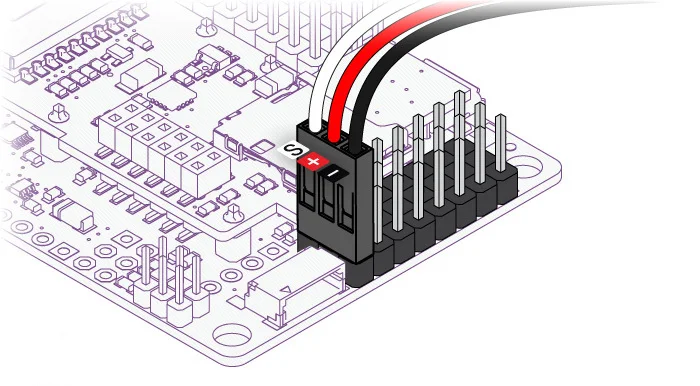

Если вы используете женские кабели сервопривода, наземная (черная) сторона каждого разъема должна быть снаружи для платы, сигнал (белый/оранжевый) должен быть внутри, как показано ниже. Подключения с прямыми разъемами Подключение с угловыми соединителями

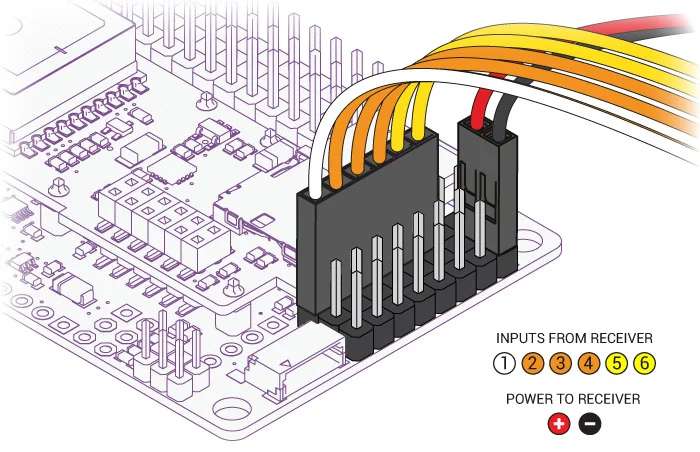

Если вы используете Многоконтактный разъем, который был включен в комплект Arducopter, подключите их, как показано ниже     Входная сторона для радиоуправляемого ресивера Выход с PDB

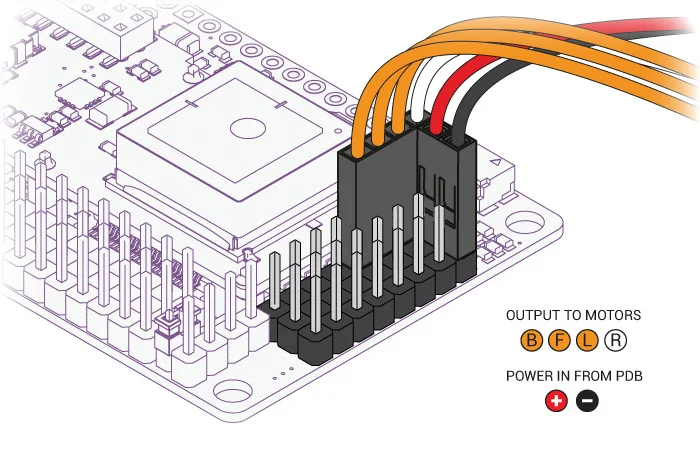

Обратите внимание, что ваш ESC, разъемы должны быть подключены к выходной стороне, рекомендуется использовать только питание от одного из ваших ESC. Это может быть Дюна путем резки Красного провода на всех, кроме одного из ESC, или с помощью специального адаптера.

2. Соединительные электродвигатели

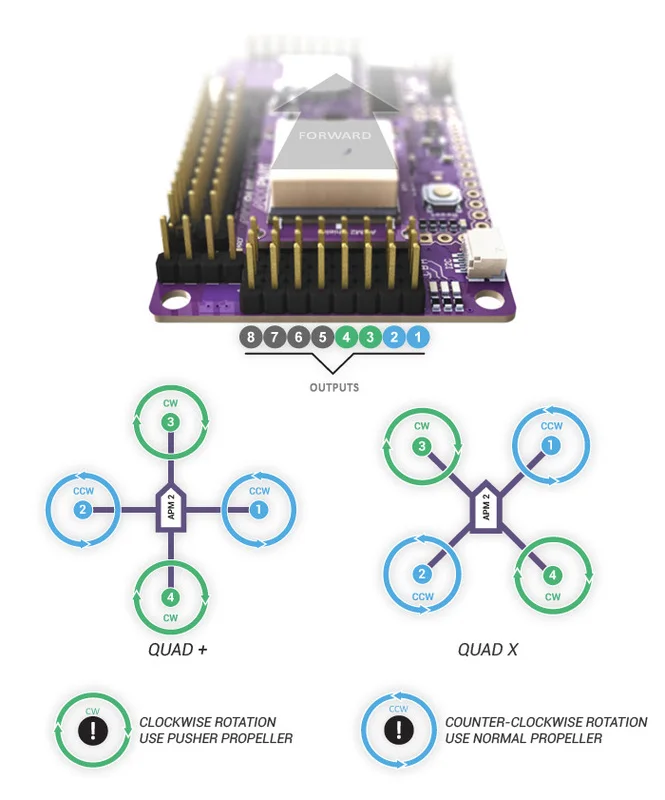

Arducopter Quad

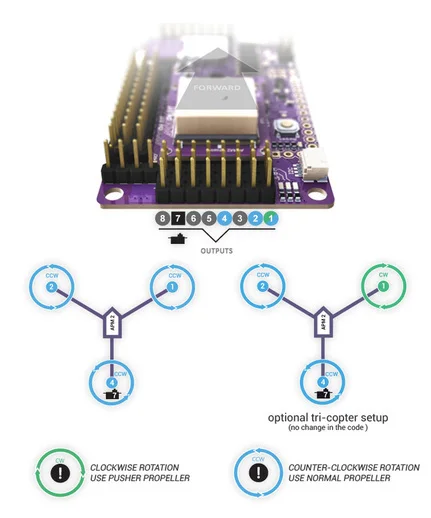

Arducopter Tri

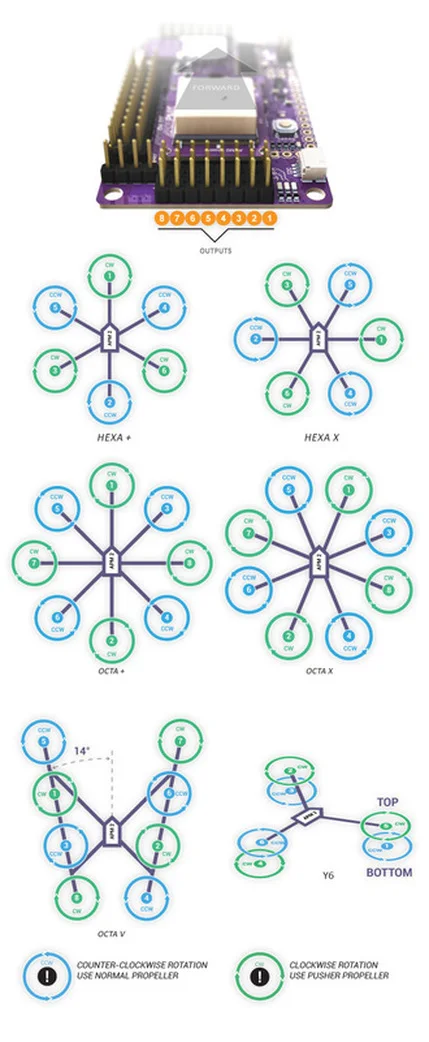

Arducopter Hexa, Octa и Y6

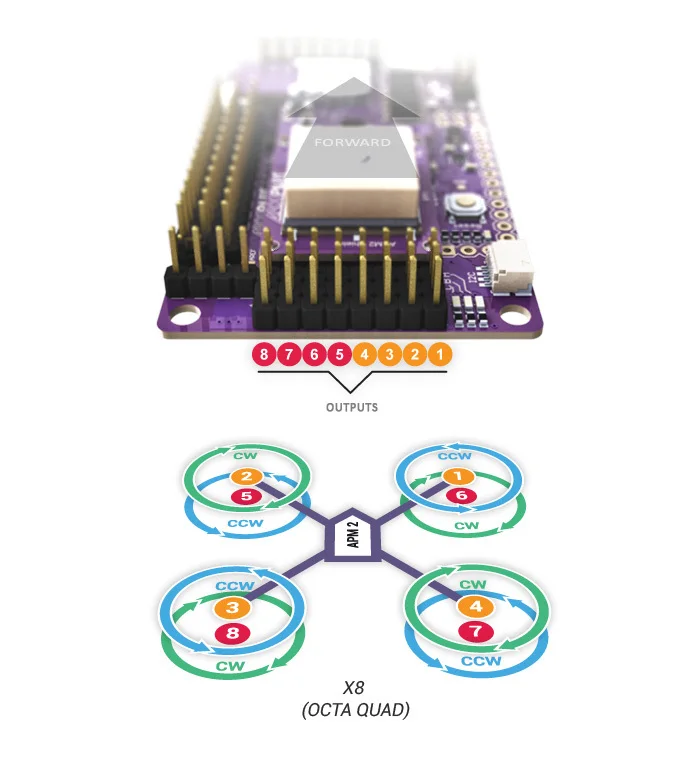

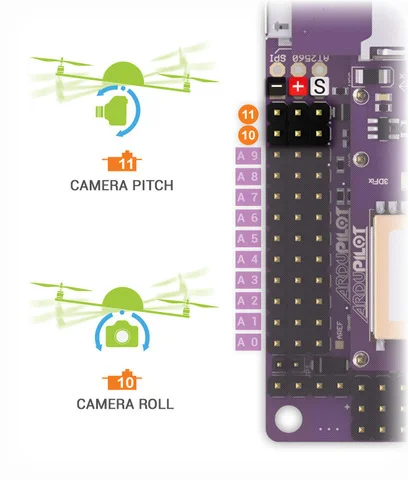

Arducopter OCTA QUAD (X8)   Подключение к креплению камеры с поворотом

3. Подключение дополнительных датчиков

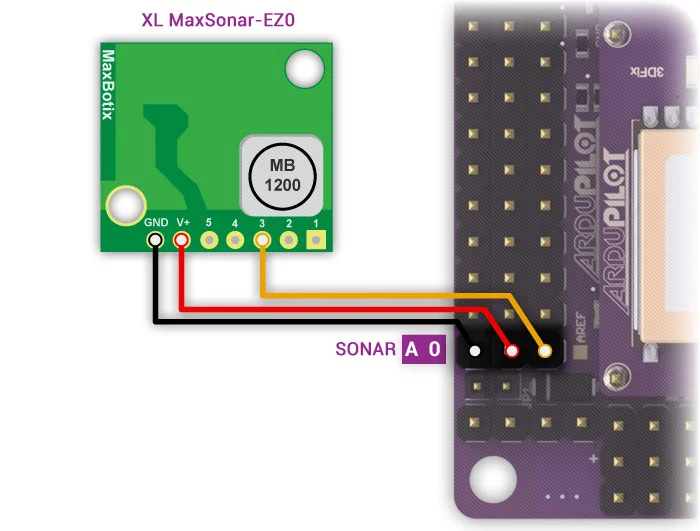

Сонар-Ультразвуковой дальномер AC2 поддерживает MaxSonar line sonars для удержания на низком уровне высоты и в будущем избегания столкновений. Ниже 10 метров гидролокатор в основном используется для удержания высоты. Выше 10 метров, используется Барометрический датчик. GPS не требуется для удержания высоты. Подключите ультразвуковой датчик к порту A0 платы Ardupilot Mega v2

Сонарные датчики достаточно чувствительны к шуму, добавляя что-то похожее на Ферритовый дроссель к вашему кабелю, может помочь. Самое главное-установить гидролокатор вдали от другой электроники, такой как ESC, или беспроводных телеметрических модулей. Возможные причины интерфернанса гидролокатора Электрический шум, вызванный ESCs, Servos, или переключение BEC на ту же цепь, что и Sonar EMF излучение от двигателей, проводов двигателя, ESC или Xbee. Акустический шум от винтов Вибрация от моторов, реквизитов и т. Д.

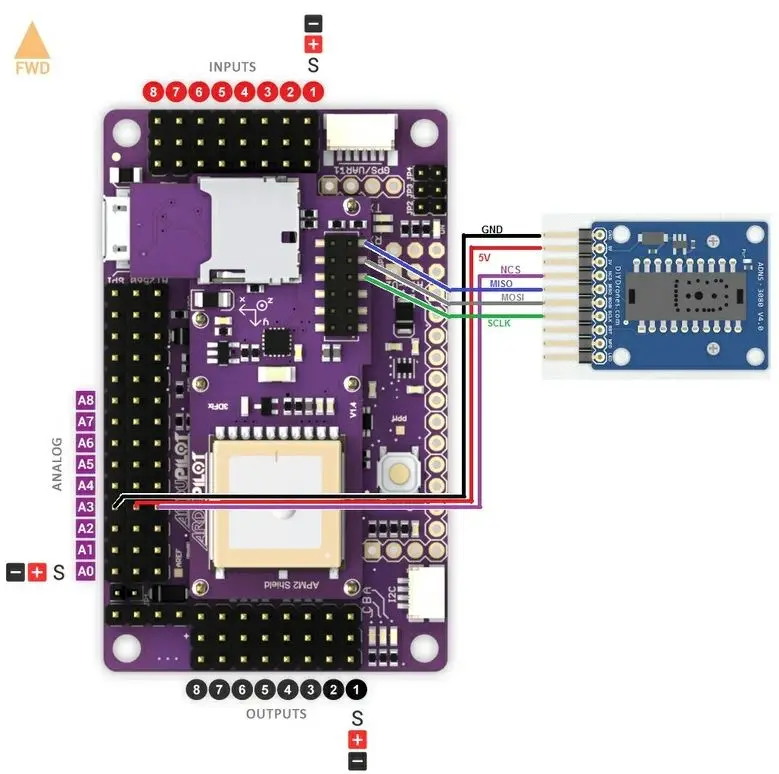

Оптический датчик расхода Оптический датчик потока используется для повышения точности удержания вашего arducopter. Этот датчик поддерживается Arducopter 2,6 и выше. Подключение оптического датчика потока к APMv2 Мощность, GND, NCS контакты должны быть прикреплены к A3 Булавки MISO, MOSI и SCLK должны быть непосредственно припаяны к контактам, показанным выше По умолчанию устанавливается объектив, указывающий вниз, штифты вперед

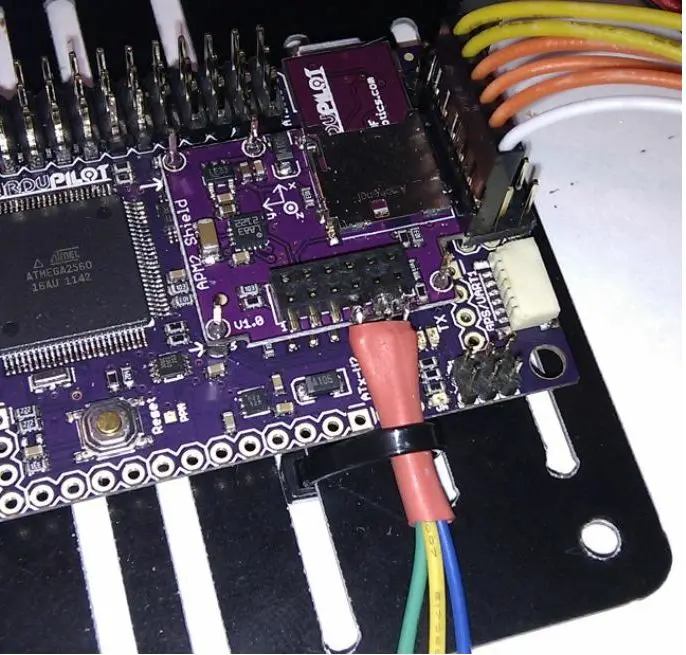

Это хорошая идея, чтобы защитить провода с некоторыми кабельные стяжки, так что они не сломаются с течением времени
