24 ГГц датчик s Универсальная автомобильная система информации о слепой зоне

24 ГГц датчик s Универсальная автомобильная система информации о слепой зоне

Боковая система помощи ADT-это технология, призванная помочь водителям безопасно менять полосы движения. Два миллиметровых волновых радара, один с обеих сторон автомобиля, установлены в задний бампер. На скоростях выше 30 км/ч, монитор радаров движения в зоне, которая простирается от около 70 м за автомобилем до точки прямо впереди водителя, И включает в себя так называемое «слепое пятно». Тем не менее, боковая помощь делает больше, чем просто проверить для транспортных средств в этой слепой точке. Измеряя расстояние и скорость транспортных средств, приближающихся сзади, ADT боковая помощь может рассчитать, будет ли изменение полосы движения опасным. При отсутствии явного желания водителя изменить полосу движения освещается светильник, расположенный в дверном зеркале на соответствующей Стороне автомобиля. Светильник предоставляет водителю информацию о потенциальной опасности. Если драйвер использует индикатор направления для сигнала о том, что он намеревается изменить полосу движения, предупреждающий светильник более интенсивно мигает, сигнализируя водителю, что маневр, который он собирается сделать, является потенциальным опасным. Система работает, когда автомобиль обгоняет, а также когда он нагоняется, чтобы гарантировать, что автомобиль может быть безопасно возвращен на свою полосу. BSM/SAS функции
-Технология обнаружения mircrowave 24 ГГц
-Дальность обнаружения 3 м x 8 м для транспортного средства/мотоцикла в прилегающей полосе
-Визуальное предупреждение через светодиодный индикатор или лазер
-Светодиодный индикатор может быть индивидуальным или встроенным в столб/боковое зеркало
-Звуковое предупреждение при включении сигнала поворота
-Только предупредите, когда другой автомобиль приближается, чтобы избежать ложной тревоги
-С интерфейсом CAN, работает только выше определенной скорости, например, 20Kmh
-Работает в неблагоприятных погодных условиях
-Поставляемое боковое зеркало с OEM качеством
-Сделанные на заказ кронштейны для различных автомобилей
-Нет изменений на внешнем виде транспортного средства

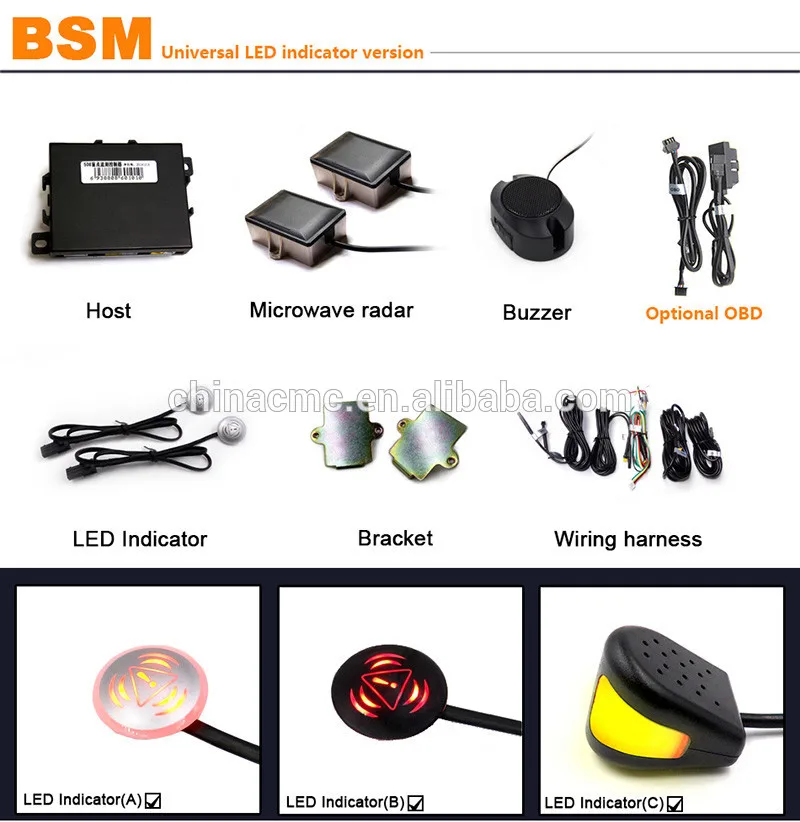

-Функция предупреждения о столкновении с открыванием двери опционально Инструкция и руководство по установке BLIS: Особенности Блис (система информации о слепых местах) разработан с новейшей микроволновой технологией, чтобы предупредить водителя другого транспортного средства или мотоцикла, приближающегося к следующей полосе, которая, возможно, находится в слепом месте от бокового зеркала. Система включается автоматически, когда скорость транспортного средства составляет более 20 км/ч, светодиодный индикатор включается, если датчик обнаруживает другое транспортное средство или мотоцикл на следующей полосе, приближающейся ближе. Если вы Включите сигнал поворота с той же стороны при обнаружении объекта, светодиодный индикатор будет мигать, и вы также услышите 3 звуковых сигнала. Если вы включите аварийную кнопку (включение поворотников с обеих сторон), светодиодный индикатор не будет мигать. Когда скорость транспортного средства ниже 20 км/ч, Система прекратит работу. Технические характеристики Рабочая Напряжение: 10V-16V Максимальный рабочий ток: 250 мА Рабочая температура: -30 °C - 70 °C Дальность обнаружения: 4 м-6 м Запчасти и проводки Система состоит из 2 микроволновых датчиков, 1 блока управления, 2 светодиодный индикатор и 1 зуммер. Схема проводки выглядит следующим образом, Установка 1. Датчики Установите датчики на двух задних углах автомобиля за пластиковым бампером, держите стрелку отметкой «& rarr;» на верхней крышке, заостренной снаружи и по горизонтали (параллельно земле), И формирует угол 50 градусов к корпусу автомобиля (переднее и заднее направление). Передняя крышка датчика должна быть вертикальной к земле. Изучите нижеследующую шагов, I. Найдите подходящее место для сенсорной стойки, удерживайте два отверстия для фиксации датчика в положении стоя и вниз, Регулируя угол стойки, убедитесь, что плоская панель Вертикальная к земле, И формирует угол 50 градусов к корпусу автомобиля (переднее и заднее направление). II. Положите AB Клей на подставке вокруг с клеящим веществом 3м, затем пеал с клеящим веществом 3м крышка, подставка на выбранном месте. Также поместите клей AB в вращающиеся части стойки, чтобы остановить вращение. III. После того, как подставка крепится плотно (около 8 мин), винтовой датчик на подставке со стрелкой «& rarr;» сверху крышка заострена снаружи, и стрелочный знак «& uarr;» на стороне датчика вертикально. Примечание: Убедитесь, что металлический предмет не находится перед датчиком, а любые металлические детали вокруг датчика, такие как кабель, корпус лампы и т. д., не должны быть подвижными. Закрепите эти подвижные части вокруг датчика, чтобы избежать движения во время вибрации. 2. Управление коробка Поместите блок управления в удобное место в отсеке водителя. 3. Светодиодный индикаторы Прикрепите светодиодный индикатор к боковым зеркалам, на месте, где водитель может легко видеть. 4. Звуковой сигнал Спрятать зуммер внутри, где он слышен. 5. Кабели (1) красный кабель питания для ACC +, черный кабель для заземления, желтый кабель для левого поворота +, Белый кабель для поворота вправо +. (2) подключите кабели к блоку управления, подходящим цветам и контактным номерам Тестирование A. Стационарное состояние, открытие ACC или включение транспортного средства. B. Через 3 секунды, подойдите к транспортного средства около 6 до 8 м на обратной стороне, светодиодный индикатор будет зафиксировано какое-либо движение, установка является правильным, в противном случае, это не так. C. После того, как стационарный тестирования, боковой индикатор будет светильник ed вверх; Если у вас возникают какие-транспортными средствами около 6 до 8 м, в тех случаях, когда вы открываете сигнал поворота светильник в это время индикатор будет светильник ed up и звуковой сигнал будет предупреждающим. Запчасти

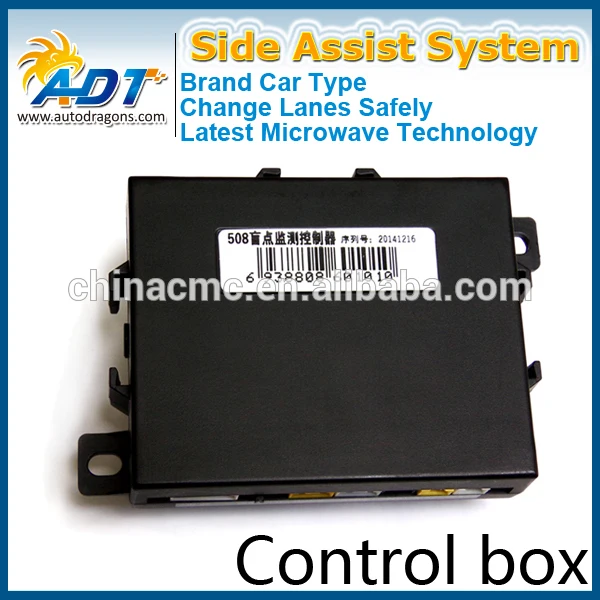

A. Блок управления: 1 шт.

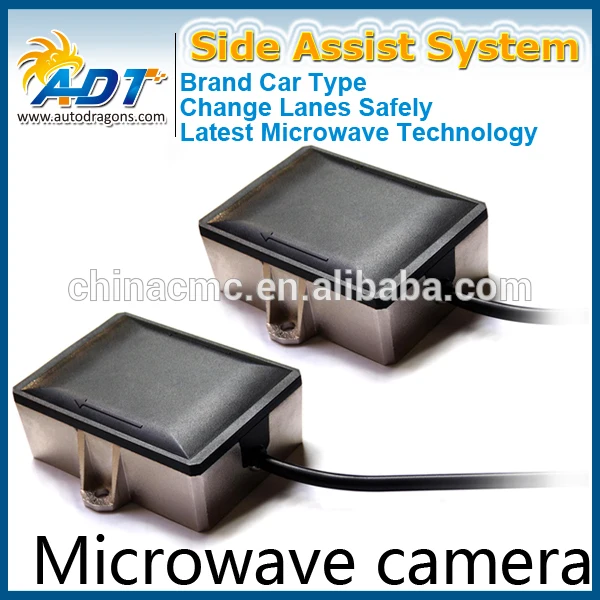

B. Микроволновая Камера: 2 шт.

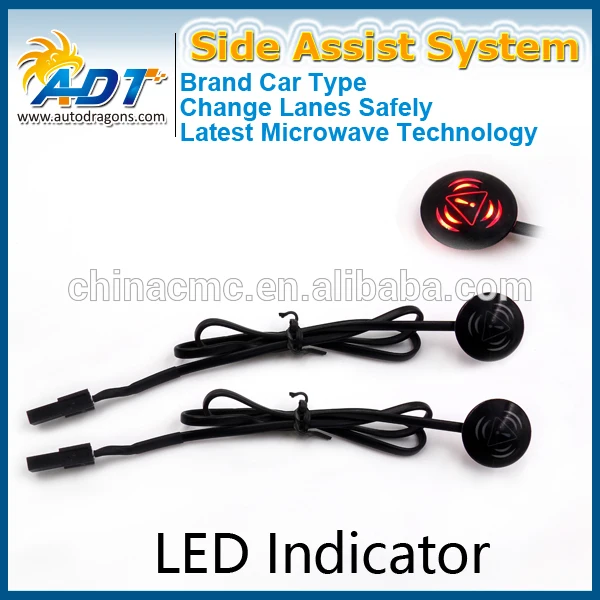

C. Светодиодный индикатор: 2 комплекта

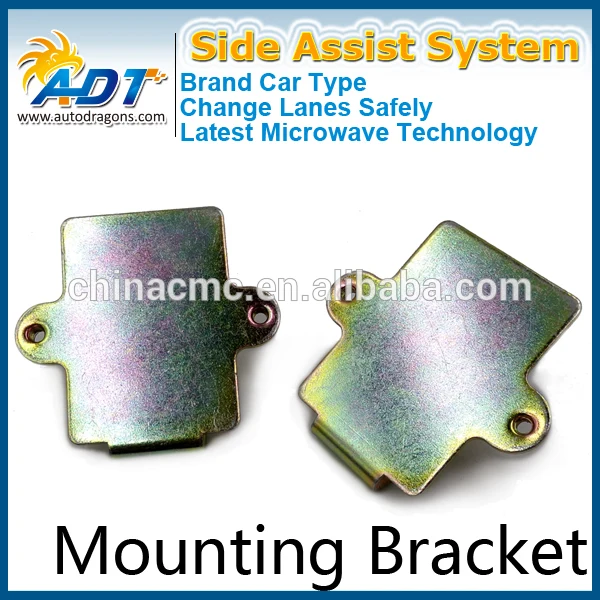

D. Специальная подставка: 2 шт.

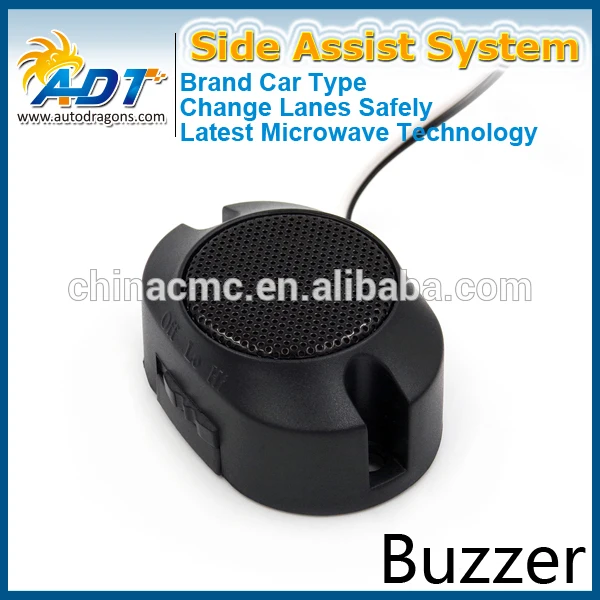

E. Зуммер: 1 шт.

F. Кабели для камеры и индикатора: 1 шт.

G. Мощность: 1 шт.

I. Руководство по эксплуатации: 1 шт.

Винт, болт, подставка, нейлоновая линия и т. Д.
