AC 80 ~ 260 В 100A мини модуль связи переменного тока с монитором напряжения энергии

AC 80 ~ 260 В 100A мини модуль связи переменного тока с монитором напряжения энергии

AC 80 ~ 260 В 100A мини-модуль связи переменного тока с монитором напряжения, тока, энергии, Усилителя переменного тока с катушкой для PZCT-02

A. Функция

• -1 шт.. Ectrical Функция измерения параметров (напряжение, ток, активная мощность, энергия).
• 2. Функция сброса энергетического ключа.
• 3. Храните данные при отключении питания (храните собранную энергию перед выключением).
• 4. Функция дисплея ПК (напряжение дисплея, ток, активная мощность, энергия).
• 5. Функция последовательной связи (с TTL последовательным интерфейсом, может общаться с различными клеммами через pin-плату, считывать и задавать параметры).

Примечание:

• Программное обеспечение для ПК имеет только китайскую/английскую версии, и оно поддерживает только XP, Win 7 , Win 8
• Если вам нужно программное обеспечение, пожалуйста, свяжитесь с нами
• Если вам нужен USB кабель, поэтому, пожалуйста, выбирайте USB кабель один
• Печатная плата будет обновлена с течением времени, она может немного отличаться от изображения, но функция такая же, обратите на это внимание.

B. Формат дисплея

1. Мощность: диапазон тестирования: 0 ~ 22 кВт

Формат дисплея в пределах 0 ~ 10 кВт-0,000 ~ 9,999;
В пределах 10 ~ 22 кВт Формат дисплея 10,00 ~ 22,00.


2. Энергия: диапазон тестирования: 0 ~ 9999 кВт/ч

В пределах 0 ~ 10 кВт · ч Формат дисплея 0,000 ~ 9,999;
В течение 10 ~ 100 кВт · ч Формат дисплея 10,00 ~ 99,99;
В пределах 100 ~ 1000 кВт · ч Формат дисплея 100,0 ~ 999,9;
1000 ~ 9999 кВт/ч и выше, Формат дисплея 1000 ~ 9999.


3. Напряжение: диапазон тестирования: 80 ~ 260 В переменного тока

Формат дисплея 110,0 ~ 220,0.


4. Ток: диапазон тестирования: 0 ~ 100 А

Формат дисплея 00,00 ~ 99,99.


C. Схема подключения

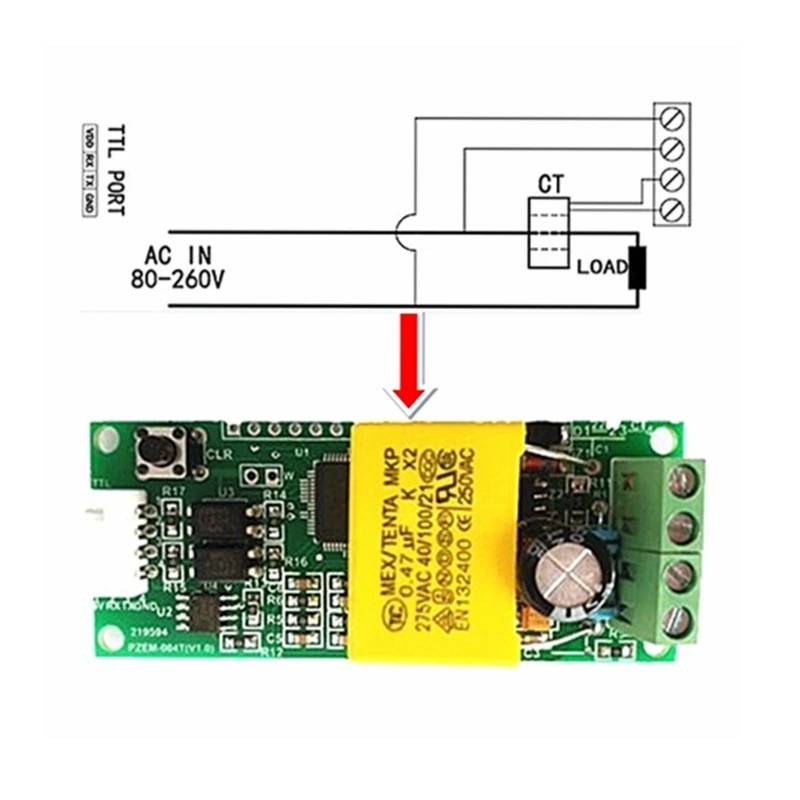

 Проводка этого модуля разделена на две части: проводка входного разъема для проверки напряжения и тока и проводка последовательной связи, как показано на рис.; В соответствии с фактическими нуждами клиентов, С другой TTL-контактной платой, чтобы связаться с различными клеммами.



D. Дисплей Интерфейс

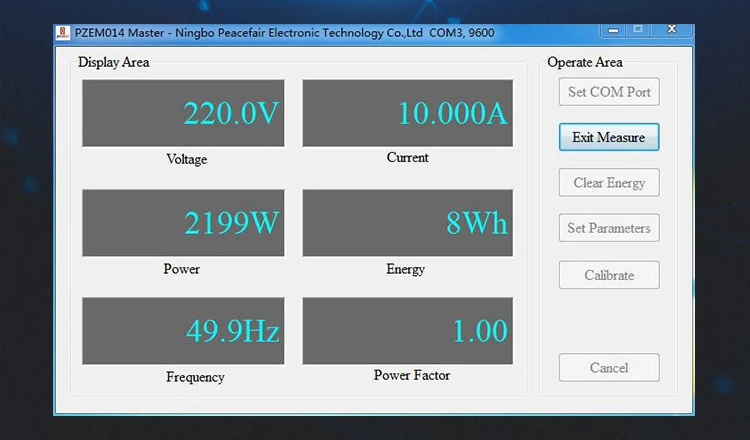

Дисплей отображается через ПК или другие терминалы (необходимо программировать), интерфейс дисплея ПК отображается на рис. 1, Ниже приведено короткое описание каждого дисплея параметров:

• 1. Дисплей напряжения

Измерьте и Отобразите текущее напряжение сети, частоту питания.

• 2. Дисплей ТОКА

Измерьте и Отобразите текущее напряжение (приборы). Есть дополнительная инструкция, что текущее Тестовое значение находится с начала 10 мА, но этот модуль входит в тестовое оборудование высокой мощности, если вы заботитесь о токовой точности тестирования уровня мА, это не рекомендуется.

• 3. Дисплей энергии

Измерьте и Отобразите текущее накопительное энергопотребление. Есть дополнительная инструкция, что минимальная единица измерения энергии составляет 0001 кВт/ч, что означает, что она начинает накапливаться от 1 Вт/ч, относительно говоря, разрешение довольно высокое, для теста на нагрузку с низкой мощностью (в пределах 100 Вт), вы можете наблюдать за накопительным процессом довольно интуитивно.

• 4. Дисплей питания

Измерьте и Отобразите текущее напряжение. Есть дополнительная инструкция, что Тестовое значение мощности с начала 0001 кВт, что означает, что он начинает тест с 1 Вт, но этот модуль входит в тестовое оборудование высокой мощности, если у вас есть требования тестирования в течение 1 Вт, это не рекомендуется.

G. Обратите внимание

• 1. Этот модуль подходит для использования внутри помещения, пожалуйста, не используйте его на улице.
• 2. Приложенная нагрузка не должна превышать номинальную мощность.
• 3. Заказ проводки не может быть неправильно.
• 4. Не может использоваться для инвертора.

H. Параметры спецификации

• 1. Рабочее напряжение: 80 ~ 260 В переменного тока
• 2. Тестовое напряжение: 80 ~ 260 В переменного тока
• 3. Номинальная мощность: 100 А/22000 Вт
• 4. Рабочая частота: 45-65 Гц
• 5. Высокая точность измерения: 1,0 класс
