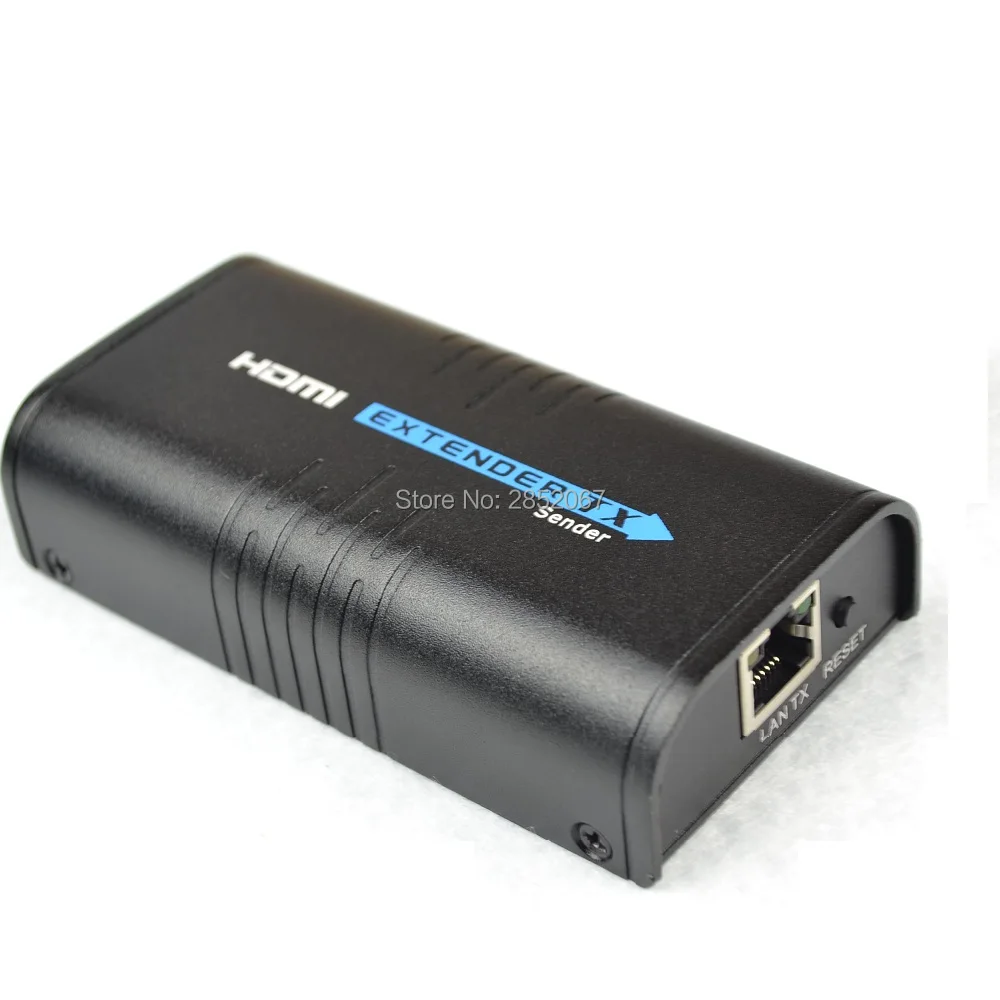

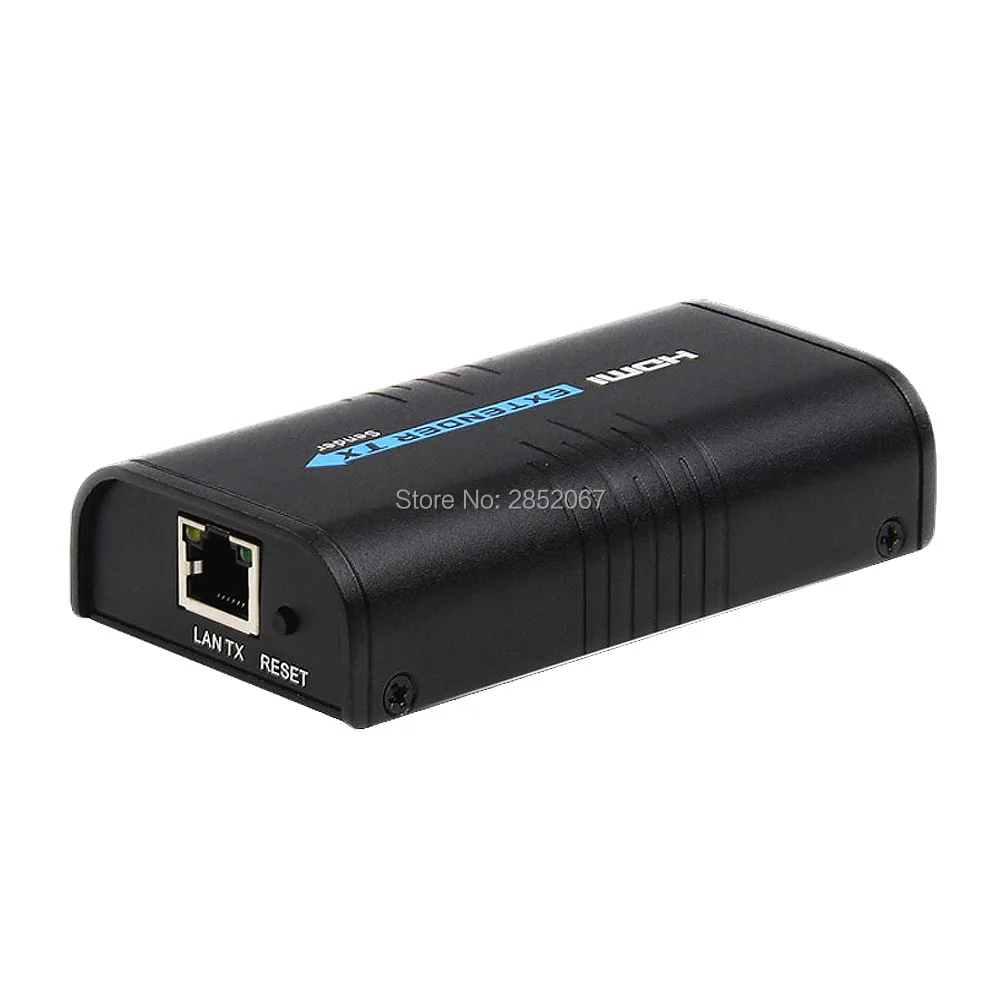

Разветвитель HDMI по локальной сети TCP IP Cat6 RJ45 поддержка 1080P Full HD 150 м 1 шт. передатчик

Разветвитель HDMI по локальной сети TCP IP Cat6 RJ45 поддержка 1080P Full HD 150 м 1 шт. передатчик

HDMI сплиттер через Lan TCP IP от Cat6 RJ45 поддержка 1080P Full HD 150M 1 шт. передатчик TX

HDMI сплиттер Ethernet RJ45 Cat6 HDMI

! Этот продукт поддерживает 1 шт. отправителя, поддерживает максимум 253 шт. приемника (более Swtich).

Введение:

Этот HDMI удлинитель Ethernet предназначен для преобразования HDMI сигнала в стандартный TCP/IP и трансимиит через Интернет-кабель или Lan. С преимуществом стандарта TCP/IP, он может передавать источник сигнала HDMI от HD STB,DVD,Sky HD box, HDMI display card и т. д. в HD проектор, DLP,LCD, светодиодный и другое аудиовизуальное оборудование.

Особенности:

Автоматическая регулировка для соответствия длине кабеля

Отрегулируйте спецификации автоматически для различной длины кабеля 1-160 м (10 м 20 м 30 м 40 м 50 м 60 м 70 м 80 м 90 м 100 м 110 м 120 м 130 м 140m 150m 160m) для достижения лучшего дисплея

1. Примените M-JPEG технологию для обработки сжатия изображения. Потеря качества изображения очень мала; 480i @ 50 Гц, 480p @ 60 Гц, 576i @ 50 Гц, 576p @ 50 Гц, 720p @ 50/60 Гц, 1080i @ В переменного тока, 50/60 Гц, 1080p @ 50/60Hz 1080p @ 24 Гц.

2. Поддерживаемый формат HDMI: 480i @ 50 Гц, 480p @ 60 Гц, 576i @ 50 Гц, 576p @ 50 Гц, 720p @ 50/60 Гц, 1080i @ В переменного тока, 50/60 Гц, 1080p @ 50/60Hz 1080p @ 24 Гц

3. Совместимость с HDCP.

4. Он может передавать сигнал HDMI 1080P на более 120 м с помощью UTP Cat5e/6.

5. Он может передавать по локальной сети.

6. Поддержка полосы пропускания Lan: 100 м

7. Увеличьте рост на 120 м, добавив еще один ethernet-маршрутизатор

8. Данные могут передаваться через коммутатор, маршрутизатор и другие устройства ethernet и увеличивать расстояние передачи до более 20 км.

9. Он также может работать в режиме трансляции, например, HDMI сплиттер, передача HDMI сигнала от1 шт. отправителя поддерживает максимум 253 шт. приемника (переключатель)

Применение:

1. Одиночный выход: расширение сигналов HDMI до 120 метров над одним кабелем CAT5/5e/6

2. Несколько выходов: расширение и разделение с помощью сетевого маршрутизатора/переключателя.

-Один удлинитель (TX) на несколько приемников (RX)

3. Каскад: неограниченное расширение с сетевым маршрутизатором или ретранслятором.

Расширение сигнала HDMI один за другим. Это максимальное расстояние составляет 20 км.

Клиент может комбинировать Каскадный режим и режим сплиттера для настройки сложной сети передачи HDMI для больших проектов.

Раскладка клавиатуры:

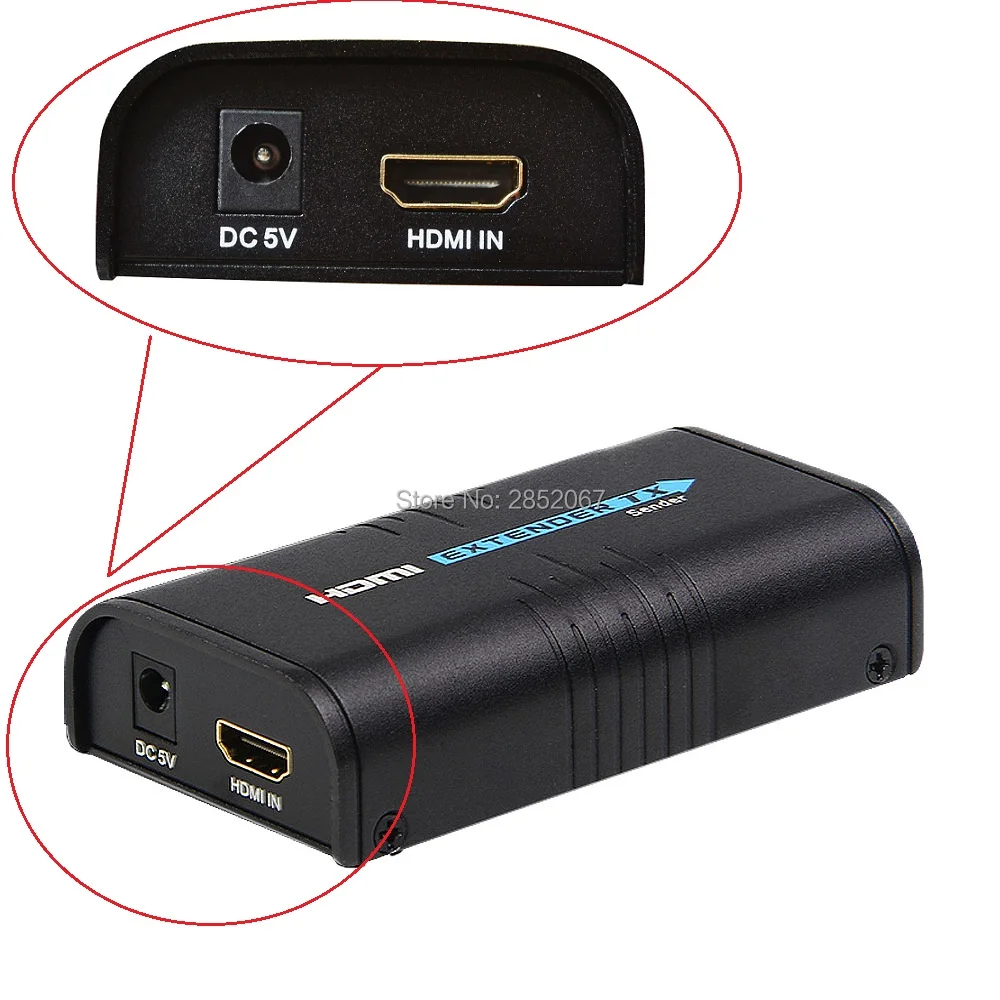

HDMI In: подключите источник HDMI к кабелю HDMI (кабель не входит в комплект)

Разъем питания: В комплект входит адаптер питания постоянного тока 5 В

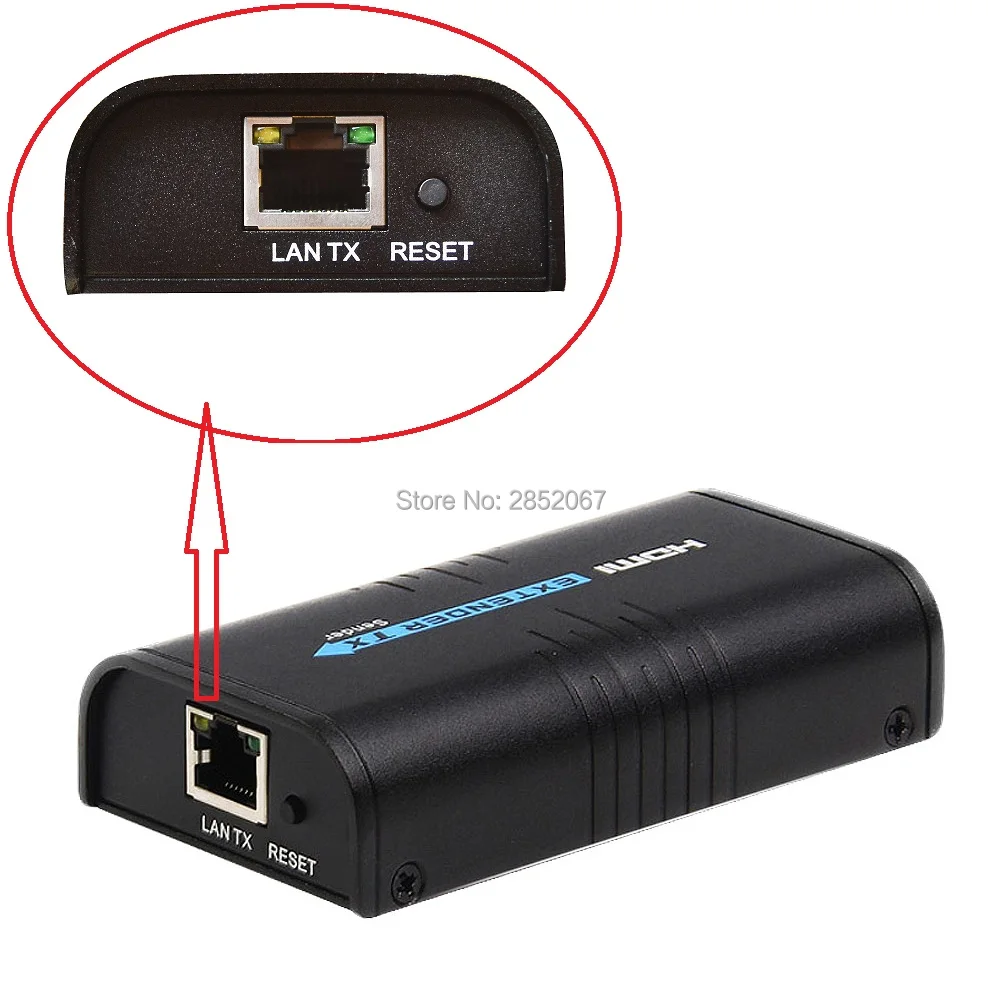

Сброс: Нажмите, чтобы сбросить, если HDMI удлинитель не работает должным образом

RJ45: ссылка на RJ45 приемника через кабель Cat5/5e/6

• Выход HDMI: Подключите к дисплею HDMI с помощью кабеля HDMI (кабель в комплект не входит)
• Сброс: Нажмите, чтобы сбросить, если HDMI удлинитель не работает должным образом

Технические характеристики:

Фурнитуры сталь Установка:

Примечание: для достижения оптимальной производительности рекомендуется кабель CAT6.

1. Выключите все устройства, включая источник HDMI и дисплей.

2. Подключите источник HDMI к разъему HDMI в передатчике.

3. Подключите hdmi-дисплей к разъему HDMI-OUT приемника с помощью кабеля HDMI (не входит в комплект).

4. Подключите и Соедините передатчик и приемник с помощью кабеля CAT5/5e/6.

5. Подключите включенные адаптеры питания к разъемам питания получателя передачи песка, затем подключите оба адаптера питания в надежные розетки питания.

6. Включите устройство HDMI и Дисплей HDMI.

7. HDMI удлинитель готов к использованию

Часто задаваемые вопросы и решения:

В: телевизионные дисплеи «Ожидание подключения...» в правом нижнем углу:

A: 1) Проверьте, подключен ли адаптер питания передатчика (TX), приемника (RX) или сетевого переключателя (если используется).

2) Убедитесь, что сетевой кабель (CAT5/5e/6) прочно соединен между TX и RX.

В: телевизионные дисплеи «Поиск TX»:

A: 1) Убедитесь, что устройство HDMI подключено к передатчику (TX).

2) Используйте другие кабели HDMI для подключения.

3) Если все еще не работает, подключите устройство HDMI к телевизору напрямую, чтобы узнать, есть ли сигнал.

Вопрос: HDMI удлинитель не работает должным образом:

О: 1) Пожалуйста, проверьте длину кабеля в пределах ниже:

-Кабели HDMI: 2 м

-Сетевой кабель (CAT5/5e/6): 120 м

2) Нажмите кнопку «Reset» на TX/RX и повторно подключите.
