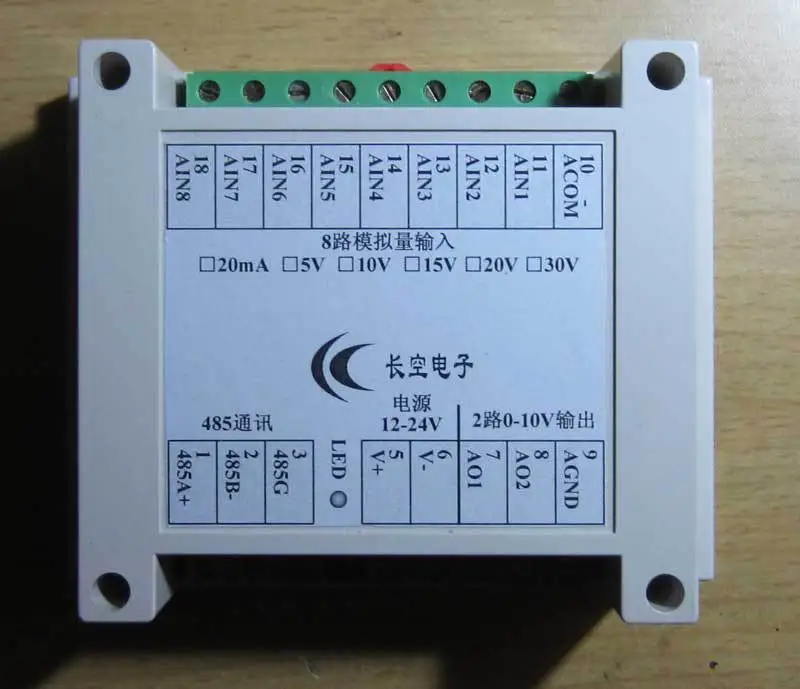

RS485 коллекционная карточка 8 road 4-20 мА Аналоговый Входной Ток Напряжение 2 дорога

RS485 коллекционная карточка 8 road 4-20 мА Аналоговый Входной Ток Напряжение 2 дорога

Вход 0/4-20 мА(Отправка по умолчанию)

Введение в


8 от 0 до 20 мА ток (по умолчанию) аналоговый сбор (коспонсированный, свободный от 0 до 5 В, от 0 до 10 В, от 0 до 15 В, от 0 до 20 в, 30 в) 0-
Линия 2 от 0 до 10 в аналоговый выход
Интерфейс RS485, протокол MODBUS RTU


От 12 до 24 В источник питания Широкий диапазон входного сигнала


Высокая стабильность.


Шифрование секса является сильным, имеет уникальный серийный номер, имеет внутренние 16 байтов места для хранения, не теряет, когда источник питания падение
Предоставление тестового программного обеспечения и источника VC PC


Размер модуля: 115x90x40 мм

Не самая низкая цена и производительность для лучшего! CK0082R интерфейсная карта сбора данных имеет широкий спектр, полные функции, хорошую стабильность, высокую производительность затрат и т. д. Может широко использоваться в системе управления производственным процессом и системе сбора лабораторных данных. Связь через интерфейс RS485, Дальняя передача, Высокая стабильность. Программное обеспечение принимает протокол MODBUS RTU, стабильность передачи данных, универсальное хорошее. Используйте клеммные блоки винтового типа, удобное и безопасное соединение. Характеристики: 8 аналоговых входов, точность 10 битацп, скорость преобразования 250 к/с, можно собрать ток от 0 до 20 мА, от 0, от 0 до 10 В до 5 В, 0, От 0 до 20 в до 15 В, от 0 до 30 В напряжение, подходит для большинства промышленных датчиков и передатчиков, сильная защита от помех. С защитой от перенапряжения и перегрузки по току, в режиме напряжения от 0 до 5 В, может быть устойчив к напряжению 24 В, фильтру RC. Двусторонний аналоговый выход, Выход для детей от 0 до 10 V напряжения, 8 bitadc точности (0,05 V), нагрузка тока 10 ma.485 интерфейс связи, используя оригинальный импорт установка 485 чип компании TI, интеграция диодных чипов телевизоров, может предотвратить сильный импульсный ток 400 Вт, Интеграция плюс или минус 15 кВ HBM электростатического разряда цепи, плюс или минус 8 кВ контактного разряда цепи, плюс или минус 15 кВ воздушный зазор разряда цепи, производительность, чем обычный MAX485 чип. Кроме того, плата также была добавлена в схему защиты от помех, что значительно улучшило стабильность шины 485, Подходит для всех видов применения в сложных условиях. Коммуникационное программное обеспечение может изменить адрес, изменить скорость передачи данных и использовать аппаратную фабрику по умолчанию. Использование высокоскоростных микропроцессоров промышленного класса, быстрый и стабильный, имеет внутренний сторожевой патруль, Для предотвращения аварии и запуска программы. Использование протокола MODBUS RTU-применимость широко и легко с другими устройствами, подключенными к интернету, с помощью проверки CRC, предотвращения ошибок данных, с функциями автоматической команды ошибок обработки, полностью решить проблему ложных действий. Широкий диапазон входного напряжения 12 В и 24 В, Защита обратного соединения. В целях повышения стабильности, соответственно от аспектов оборудования и программного обеспечения, чтобы сделать много мер защиты и анти-помех. Аппаратные аспекты показаны на рис. 1 ниже. Программное обеспечение, программа оптимизации, сделал тщательное комплексное тестирование, в любой скорости передачи данных, отправка случайного кода или команды ошибок десять минут подряд, Не представляет каких-либо операций, и прекратить отправку, немедленно отправить команду правильно, полностью нормальная работа! Для шифрования, имеет уникальный 7 байт серийного номера не может быть изменен как уникальный идентификатор Карта сбора, может считывать и записывать 16 байт места для хранения, не теряется при падении источника питания, просто используется для хранения информации. Стабильность-это твердая истина! Ряд мер по улучшению Стабильность

Метод подключения

Коммуникационный интерфейс соглашения по программному обеспечению: RS - 485. Форматы связи: стартовый бит, 8 бит данных, без проверки, 1 стоп-бит. Скорость передачи данных: 9600 (изменения программного обеспечения). Адрес: 1 (изменения программного обеспечения). Коммуникация s: мониторинг хоста и устройства принимает режим запроса «один к одному» или «один к многим». Протокол данных: RTU MODBUS 1. Команды протокола MODBUS, Подробно объяснены, и sampleNote: данные всех следующих команд как hexadecimal, адрес как по умолчанию 01. Считывание аналогового ввода (0x04) хост: addr 04 regH regL numH numL crcH crclreturing из машины: addr 04 len d0H d0L...DnH dnL crcH crcLExplanation: зарегистрированный адрес, начиная с 0 счета, NumH numL сказал, чтобы прочитать аналоговый путь. Аналоговая Входная карта имеет 6 дорожек, принимает 10 битацп, аналоговые данные-два байта каждой дороги. В сочетании с картой приобретения, зарегистрируйте адрес максимум 7, зарегистрируйтесь до 8,8, например, чтобы прочитать 2 и 3 дороги, Зарегистрированный адрес 00 01, зарегистрированный номер 00 02. Хотите прочитать все аналоги на 8th road 1, зарегистрируйте адрес в 00 00 00, зарегистрировав номер для евро. Возвращаемые данные, собранные 0-0 x3ff, такие как аналог 0-20 мА, чтение данных 18 с, десятичное число 396, Затем текущее значение для I = 20 мА * 396/1023 = 7,742 мА. Датчик обычно от 4 до 20 мА, если значение считывания составляет менее 4 мА, то линия подключения неисправна. Пример: прочитайте 1-8 дорожный аналог: 01 04 00 00 00 CC 08 f1returing из машины: 01 04 0 c d0H d0L...D5H d5L crcH crcLSetting аналоговый выход (0x10) хост: addr 10 regH regL numH numL len d0H d0L d1H d1L crcH crclreturing из машины: addr 10 regH regL numH numL crcH crcLExplanation: зарегистрированный адрес, начиная с 0 счета, NumH numL сказал, чтобы прочитать аналоговый путь. Аналоговая Выходная карта имеет 2 дороги, принимает 8 битдаков, аналоговые настройки выходного сигнала каждого диапазона данных дороги 0-255, чтобы занять два байта, высокая байтовая постоянная нулевая,. В сочетании с картой приобретения, зарегистрируйте адрес максимум 1, зарегистрируйтесь до 2. Например, Чтобы настроить двухканальный аналоговый выход соответственно 4 в и 6 в, вам нужно настроить данные, чтобы сделать = 255*4/10 = 102, d1 = 255*6/10 = 153 основание 0x0066, 0 x0099.пример: Настройка аналогового выхода 1 дорога 4 в, Первые два аналоговых выхода 6 vHost: 01 10, 00 00 02 04 00 66 00 99 D3 поворот от машины: 01 00 00 02 10 41 C8Read аналоговый выход (0x03) хост: addr 03 regH regL numH numL crcH crclreturing из машины: Addr 10 len d0H d0L...DnH dnL crcH crcLExplanation: зарегистрируйте адрес, начиная с 0 подсчета, numH numL сказал, чтобы прочитать аналоговый путь. Аналоговая Выходная карта имеет 2 дороги, принимает 8 битдаков, поэтому прочитайте высокий байт постоянной до нуля. В сочетании с картой приобретения, зарегистрируйте адрес максимум 1, зарегистрируйтесь до 2, например, Для чтения 1 и 2 дорожных аналогов, зарегистрированный адрес 00 00, зарегистрированный номер 00 02. Верните диапазон данных от 0 до 255 до 0 до 10 В. Пример: чтение двух каналов аналогового outputHost: 03 01 00 00 00 02 C4 0 bReturning от машины: 01 04 0 c d0H d0L...D5H d5L crcH crcLThe для расширенной функциональности: для проверки подключения (0x30) хост: 30 00 00 addr 01 d0 crcH crclreturing из машины: addr 01 ~ 30 d0 crcH crcLExplanation: возврат ~ отправляет d0 bitwise d0 invert.Ex. : Хост: 01 00 00 00 01 30 до 55 CF 9 fReturning от машины: 01 30 01 AA 80 38 Установите параметры (0x32) хост: addr 32 regH regL numH numL len d0 crcH crclreturing из машины: addr 32 regH regL numH numL crcH crcLExplanation: Установите адрес регистра скорости передачи данных в 00 00, зарегистрированный номер 00, данные 01 d0 от 0 до 6, соответственно, Разная скорость передачи данных, показанная в следующей таблице. Таблица: коэффициент передачи данных соответствующего значения
