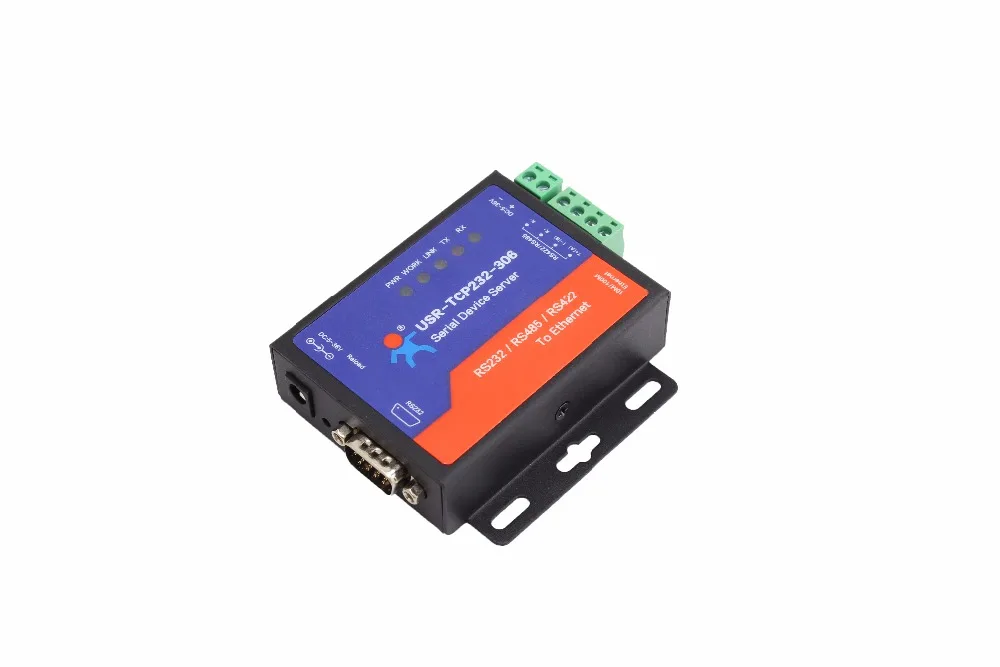

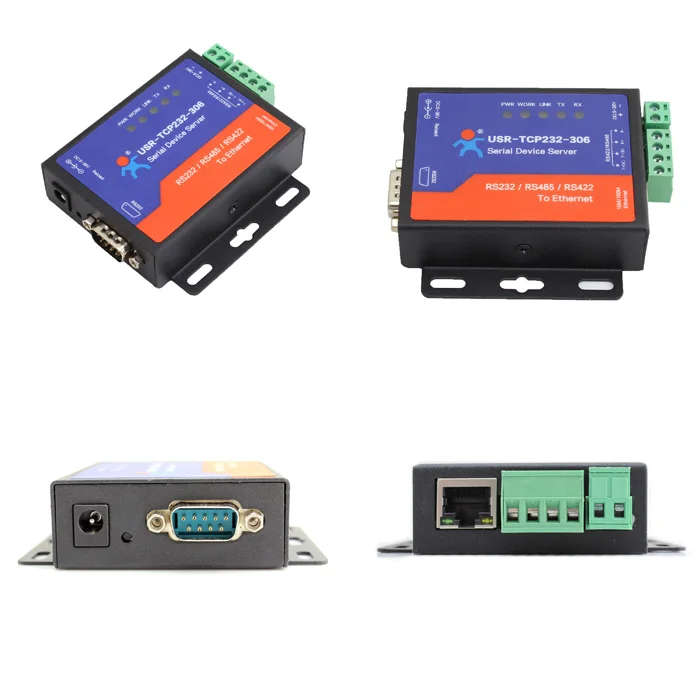

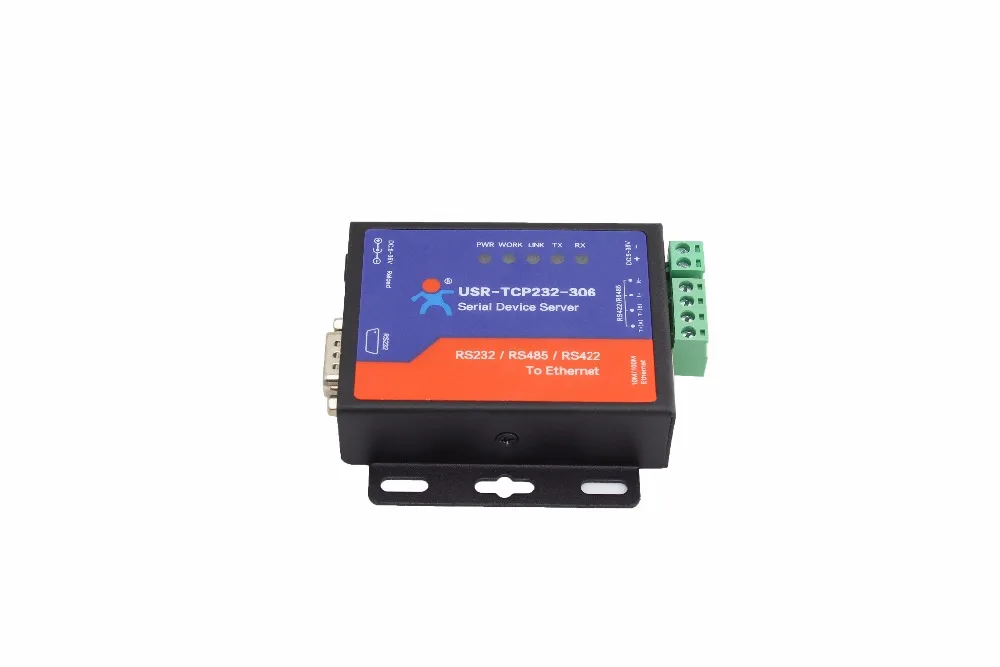

USR-TCP232-306 конвертеры Ethernet RS422/RS232/RS485 последовательный Ethernet поддержка DNS DHCP Buit-in веб-страница

Введение

USR-TCP232-306-это сервер с несколькими последовательными портами, функция которого заключается в реализации двунаправленный прозрачной передачи между RS232/RS485/RS422 и Ethernet. Пользователь может непосредственно обрабатывать данные через сеть и устройство для осуществления удаленного сбора данных, дистанционного управления и управления.

Особенности

• Авто-MDI/MDIX, порт RJ45 с 10/100 Мбит/с
• Режим работы: TCP сервер, TCP клиент, UDP клиент, UDP сервер, HTTPD клиент
• Скорость передачи переходника от 600 бит/с до 230,4 кбит/с, проверка битов none, odd, even, mark и space
• Механизм проверки работоспособности не допускает обрыва соединения, обеспечивая его надежность.
• Определяемый пользователем механизм регистрации пакета, проверка состояния соединения и использование заголовка пакета в качестве пользовательского
• Поддерживает порт RS232/RS485/RS422 (не может использоваться одновременно)
• В режиме сервера TCP номер подключения с клиентом может быть случайным образом установлен от 1 до 16, номер по умолчанию 4. IP был подключен может быть показан в соответствии с коннектором с расчетом send / recceive dat.
• Когда номер подключения достигает максимуна, новое соединение отключается, старое может быть настроено пользователем
• Параметры могут быть настроены с помощью встроенной веб-страницы, команды AT, последовательного порта procotol и network procotol. Установка procotol доступна для интеграции в программное обеспечение пользователя.
• Поддерживает функцию короткого подключения Клиента TCP, пользовательское время отключения.
• Устройство перезагрузите, если нет передачи данных или таймаута. Время перезапуска Определяется пользователем.
• Если буфер данных должен очистить настройку до установки TCP соединения
• Поддержка DHCP, позволяет автоматически получить IP-адрес и IP-адрес запроса через протокол последовательной настройки
• Глобальный Уникальный MAC-адрес, пользовательский MAC-адрес
• DNS функция
• Аддры сервера DNS могут быть заданы
• Прошивка может быть обновлена по сети
• Виртуальную com программного обеспечения
• Восстановление заводских настроек с помощью программного или аппаратного обеспечения
• Через шлюз, переключатели или роутеры.
• Может работать в LAN, также может работать в Интернете

Область применения

• Промышленная сеть передачи данных и автоматизации
• Мониторинг безопасности и защиты, общественная безопасность
• Умный дом, контроль мощности, экологический мониторинг, интеллектуальное сельское хозяйство
• Проверка дверей в системе учета рабочего времени,Система POS, рисовая система продажи
• Система автоматизации зданий, мониторинг мощности, банковская система самообслуживания, мониторинг телекоммуникационных машин

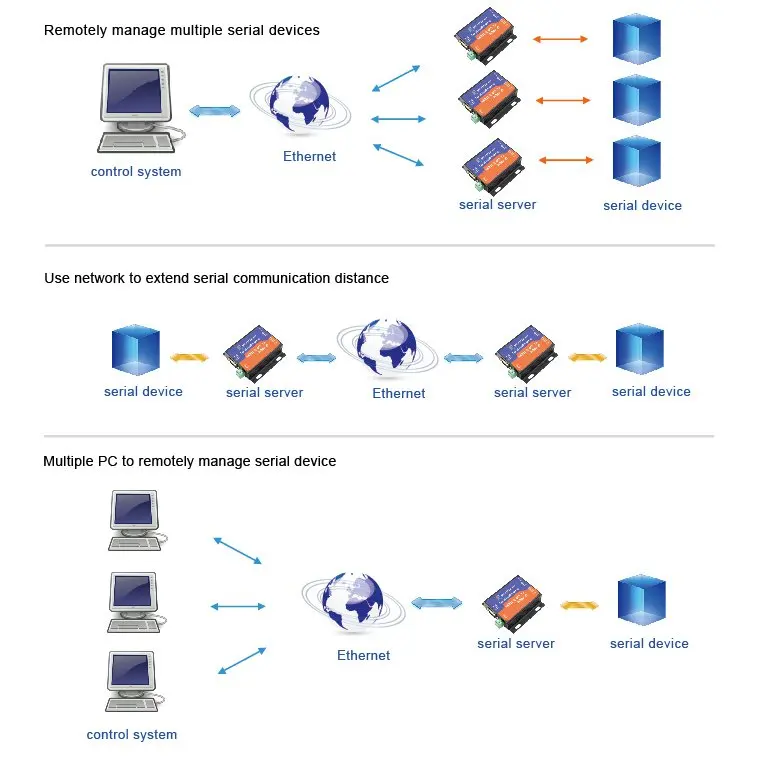

Применение

Простой Прозрачная Коробка передач

Прозрачная передача означает, что бы ни было передано, наше устройство играет роль канала и посылает данные на цель без изменения. Оборудование для мониторинга на месте отправляет данные серверам последовательных устройств прозрачный терминал передачи данных сам по себе, терминал Кубок принимает данные последовательным портом и пакетом данных.

Различные настройки параметров метод

Настройки программного обеспечения
Загрузите программное обеспечение настройки, найдите соответствующие серверами последовательных устройств в локальной сети через IP сервера последовательного порта, имя, MAC-адрес или номер версии. Затем установите необходимые параметры, иначе сохраните значение по умолчанию.
Веб-страницы настройки

1. Откройте свой браузер и укажите ip-адрес по умолчанию для серверами последовательных устройств.
2. Откройте страницу входа последовательного сервера, введите имя пользователя и пароль (по умолчанию admin).
3. После установки параметра нажмите «сохранить» и «перезагрузить», после чего Настройка начнет свою работу.

Serial AT команды настройки
Пользователь может задать параметр сам по модулю без использования другого компьютера для настройки. Этот метод настройки используется в следующих ситуациях: пользователь должен настроить ip-адрес и ip-адрес назначения на сайте. По команде может удовлетворить требования. После того, как MCU соединяет серийный Серверный модуль TTL (UART), MCU может настроить настройку по команде AT.
