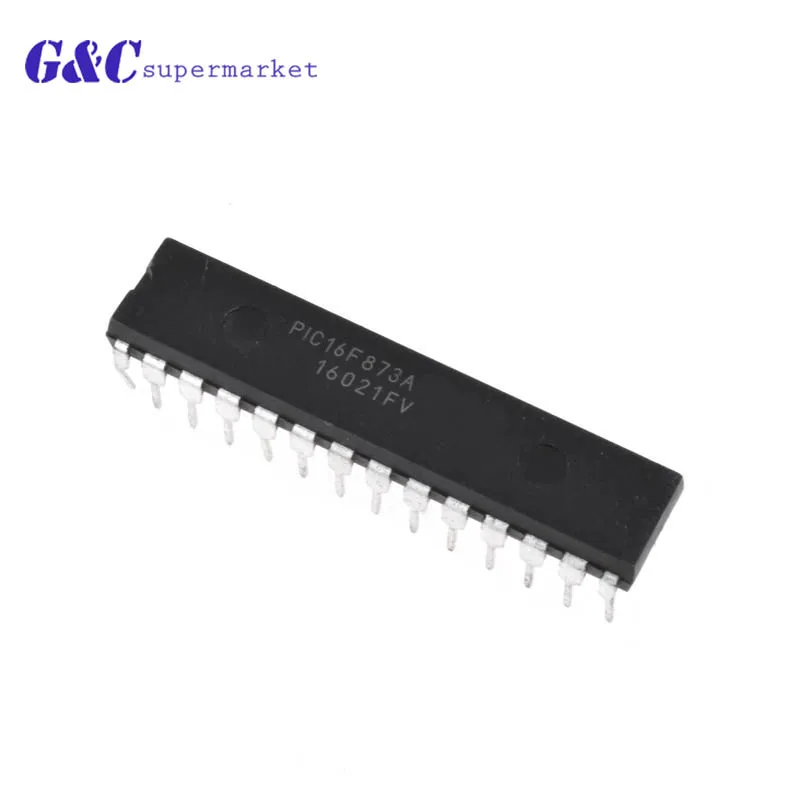

2 шт./лот PIC16F873A PIC16F873A-I/SP 16F873A DIP28 | Электронные компоненты и принадлежности
465,36 руб. / набор

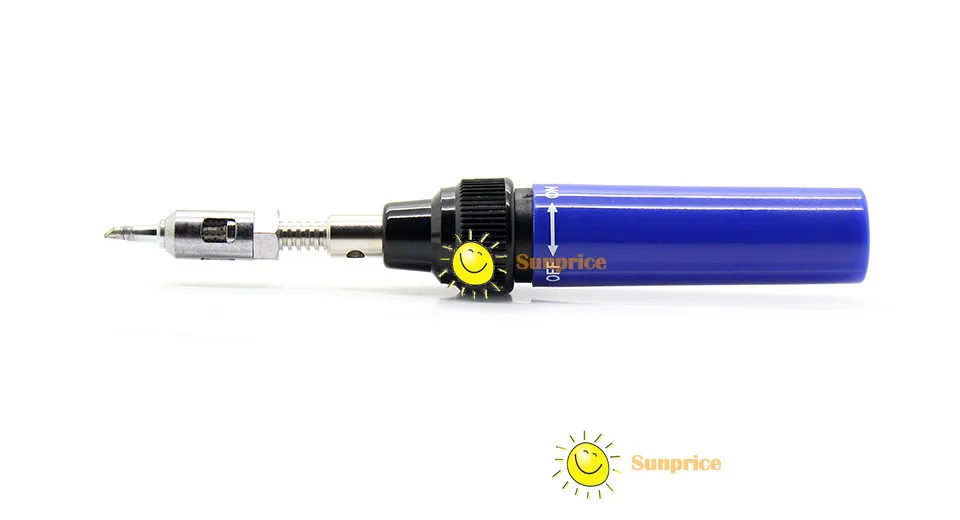

Portable! sunprice Electronics DIY Gas Soldering Iron Hot Well-pleasing | Электронные компоненты и принадлежности
DC 12-24V 5W-120W TDA2050 аудио моно-усилитель Board звуковая панель с функцией управления
373,72 руб.
10pcs/lot 78L05 SOT-89 In Stock | Электронные компоненты и принадлежности
54,80 руб. / lot
ES100 MK2 24 бит портативный Bluetooth-приемник высокого разрешения Earstudio | Электронные
9 837,17 руб.
100pcs/lot 78L05 78L06 78L08 78L09 78L12 78L15 TO-92 | Электронные компоненты и принадлежности
255,14 - 264,12 руб. / lot
LM339N LM339 DIP-14 IC 100pcs/lot Free shipping | Электронные компоненты и принадлежности
820,21 руб. / lot
OMDAZZ FPGA Demo Board Store
Магазина OMDAZZ FPGA Demo Board Store работает с 29.06.2016. его рейтинг составлет 98.33 баллов из 100. В избранное добавили 1490 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 208 наименований товаров, успешно доставлено 5214 заказов. 777 покупателей оставили отзывы о продавце.
Характеристики
8-канальный модуль 8 каналов релейный выход изолированный RS485 Modbus RTU протокол
История изменения цены
*Текущая стоимость 2 412,38 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-19-2026 | 2870.88 руб. | 3014.76 руб. | 2942 руб. |
| Feb-19-2026 | 2846.22 руб. | 2988.97 руб. | 2917 руб. |
| Jan-19-2026 | 2388.29 руб. | 2507.98 руб. | 2447.5 руб. |
| Dec-19-2025 | 2798.13 руб. | 2938.36 руб. | 2868 руб. |
| Nov-19-2025 | 2436.47 руб. | 2558.36 руб. | 2497 руб. |
| Oct-19-2025 | 2750.51 руб. | 2888.29 руб. | 2819 руб. |
| Sep-19-2025 | 2726.45 руб. | 2862.65 руб. | 2794 руб. |
| Aug-19-2025 | 2701.88 руб. | 2836.55 руб. | 2768.5 руб. |
| Jul-19-2025 | 2677.8 руб. | 2811.63 руб. | 2744 руб. |
Описание товара

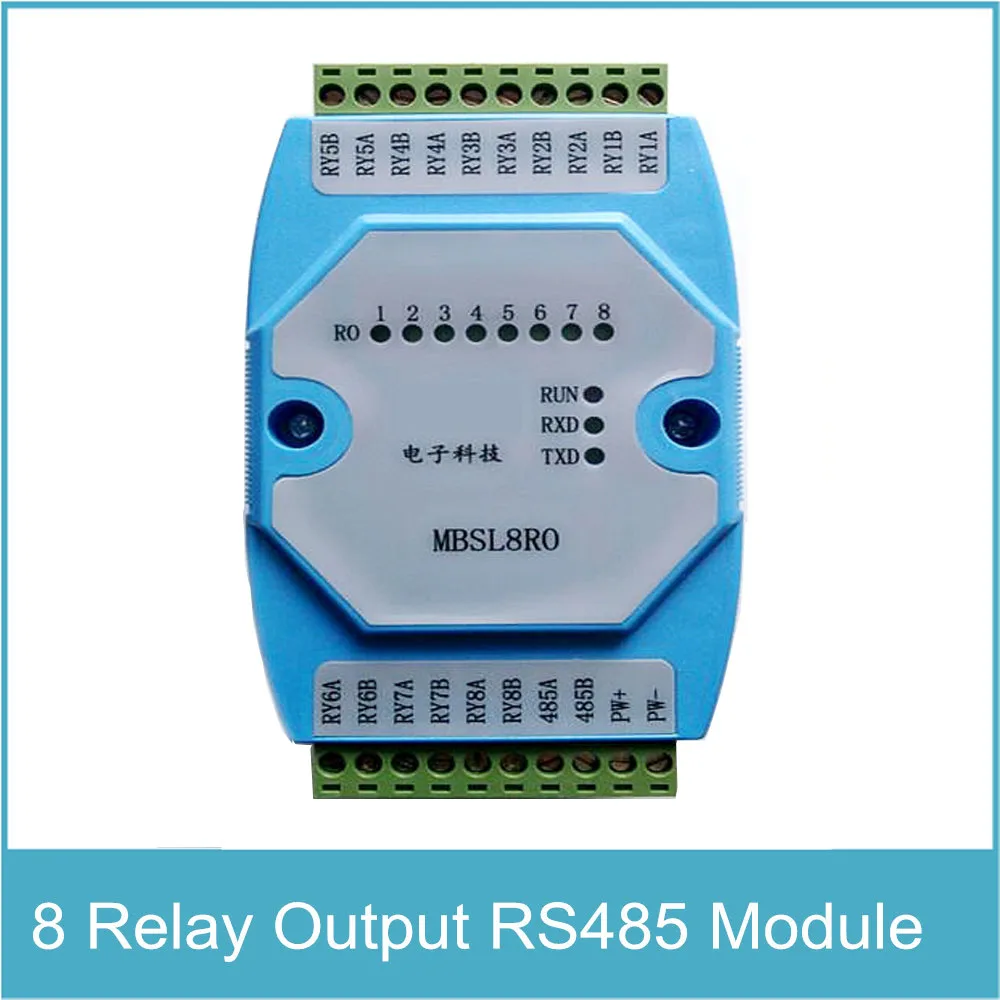

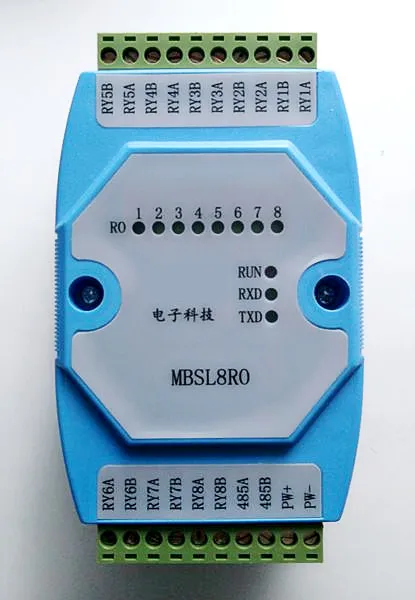

8RO модуль 8-канальный релейный выход изолированный RS485 Modbus RTU связь
Особенности
Модуль MBSL8RO имеет 8-канальный релейный выход, выход через изолированный интерфейс RS485. Модуль использует стандартную связь Modbus RTU, адаптирует множество видов конфигурационного программного обеспечения, PLC, DCS и так далее. Модуль питания, электрические сигналы связи RS485 изолированы друг от друга, эффективно подавляют последовательный режим и помехи в общем режиме.
-

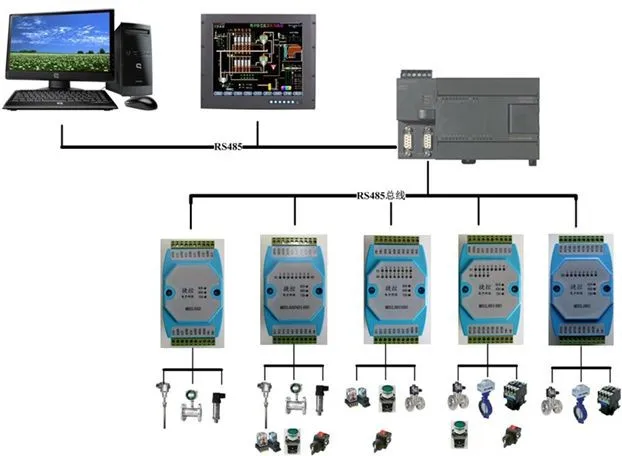

Используя стандартную связь RS485 MODBUS RTU, конфигурационное программное обеспечение, ПЛК и промышленный сенсорный экран могут образовывать сеть.
-
Контроль сигнала, источник питания, электрические сигналы связи RS485, изолированные друг от друга.
-
Схема связи с защитой от молний, защитой от помех, полярностью питания.
-
Защита Цепи связи от молнии, помех.
-
Интерфейс выхода сигнала связи RS485 с двойной защитой от перегрузки по току.
-
Приобретение сигнала и контроль могут широко использоваться в промышленных полевых устройствах.
-
Формат связи может быть установлен программным обеспечением.
- Этот модуль имеет аппаратный сторож и механизм защиты вывода для защиты вашего оборудования.
Микроконтроллер будет сброшен в 2 случаях. Во-первых, когда микроконтроллер мертв. Другая заключается в том, что основная станция не отправляет данные в ведомый модуль, модуль сбросит микроконтроллер через 6 секунд.Очень необходим механизм защиты выхода.
Например, когда цифровой выходной модуль управляет двигателем, Главная станция поддерживает работу двигателя. Если шина 485 отключена, когда мастер хочет отправить сигнал для отключения двигателя, ведомый модуль не будет получать данные, тогда двигатель будет работать, существует риск безопасности.
С этой функцией модуль постоянно проверяет себя. При сбое сети 485 модуль автоматически отключает выход. Это позволяет избежать аварий.
Посылка
- 1 * Модуль 8RO
Технические характеристики
| Товар |
Технические характеристики |
| Вход Сигнала |
1. Выходной канал: 8-канальный нормально открытый релейный выход 2. Грузоподъемность: резистивная нагрузка 250 В/2 А, Индуктивная нагрузка 250 В/1 А 3. Катушка реле и напряжение изоляции контакта: 2000 В |
| Выход связи |
1. Протокол связи: MODBUS-RTU 2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с двойной защитой от перенапряжения и перегрузки по току 3. Скорость передачи: бит/с, бит/с 4. Паритет: без паритета, четного паритета, нечетного паритета 5. Установите режим: адрес модуля, скорость передачи данных, четность можно установить через программное обеспечение 6. Расстояние связи: 1200 бит/с, метров |
| Размер и установка |
1. Установка: стандартное Крепление на DIN-рейку или винтовое крепление 2, Размеры: 125 × 73 × 35 мм |
| Рабочая среда |
Температура: -10 ~ + 60 ℃ Влажность: 35 ~ 85% (без конденсации) |
| Рабочая мощность |
А. Напряжение источника питания: 10 В ~ 30 В, широкий диапазон источника питания с защитой полярности питания Б. Потребляемая мощность: менее 3 Вт |
Определение интерфейса
| Название терминала |
Описание |
Название терминала |
Описание |
| PW + |
Положительная клемма внешнего входа питания |
485A |
Сигнал RS485 A + |
| PW- |
Отрицательная клемма внешнего входа питания |
485B |
Сигнал RS485 B- |
| RY1A |
Релейный выходной канал 1 |
RY5A |
Релейный выходной канал 5 |
| RY1B |
RY5B |
||
| RY2A |
Релейный выходной канал 2 |
RY6A |
Релейный выходной канал 6 |
| RY2B |
RY6B |
||
| RY3A |
Релейный выходной канал 3 |
RY7A |
Релейный выходной канал 7 |
| RY3B |
RY7B |
||
| RY4A |
Релейный выходной канал 4 |
RY8A |
Релейный выходной канал 8 |
| RY4B |
RY8B |
Схема подключения модуля
Инструкции по коммуникации
Параметры связи (заводские настройки): 9600, N, 8,1
| Параметр |
Описание |
| 9600 |
Скорость передачи |
| N (без паритета) |
Проверить цифру |
| 8 |
Бит данных |
| 1 |
Стоп-бит |
Глава 2 описание реестра Modbus и протокола связи
1. Код функции MODBUS и диапазон адресов
| Тип регистра |
Диапазон адресов |
Код функции |
Описание кода функции |
Эксплуатация |
| Выходная катушка Регистрация |
00001-00008 |
0x01h |
Считывание нескольких регистров катушек |
Считывает значение одного или нескольких регистров катушек |
| 0x05h |
Записать регистр катушек |
Запишите зарегистрированное значение катушки |
||
| 0x0FH |
Запишите один или несколько регистров катушек |
Запишите значение одного или нескольких регистров катушек |
||
| Регистрация |
40001-40016 |
0x 03H |
Чтение нескольких регистров хранения |
Считывает значение одного или нескольких холдинговых регистров |
| 0x 06H |
Записать единый Холдинг |
Запись данных в реестр холдинга |
||
| 0x 10H |
Запись нескольких регистров хранения |
Одна или несколько данных записываются в реестр холдинга |
2. Зарегистрируйте описание определения
(1) регистр выходной катушки (код функции: 0x01H, 0x05H, 0x0FH)
| Адрес |
Параметр |
Длина |
Р/б |
Мин |
Макс |
Описание |
| 00001 |
RY1 |
1 |
Р/б |
0 |
1 |
Состояние цифрового выхода bit1 |
| 00002 |
RY2 |
1 |
Р/б |
0 |
1 |
Состояние цифрового выхода bit2 |
| 00003 |
RY3 |
1 |
Р/б |
0 |
1 |
Состояние цифрового выхода bit3 |
| 00004 |
RY4 |
1 |
Р/б |
0 |
1 |
Состояние цифрового выхода bit4 |
| 00005 |
RY5 |
1 |
Р |
0 |
1 |
Состояние цифрового выхода bit5 |
| 00006 |
RY6 |
1 |
Р |
0 |
1 |
Состояние цифрового выхода bit6 |
| 00007 |
RY7 |
1 |
Р |
0 |
1 |
Состояние цифрового выхода bit7 |
| 00008 |
RY8 |
1 |
Р |
0 |
1 |
Состояние цифрового выхода bit8 |
(2) регистрация (код функции: 0x03H, 0x06H, 0x10H)
| Адрес |
Параметр |
Длина |
Р/б |
Мин |
Макс |
Описание |
| 40002 |
RY(1 ~ 8) |
2 |
Р/б |
0 |
0xff |
Управляет состоянием 8-битного цифрового выхода |
| 40003 |
Адрес устройства |
2 |
Р/б |
1 |
247 |
1 (по умолчанию) |
| 40004 |
Скорость передачи |
2 |
Р/б |
1 |
5 |
1(4800) 2(9600) по умолчанию 3(19200) 4(38400) 5(57600) |
| 40005 |
Проверить цифру |
2 |
Р/б |
1 |
3 |
1 (без четности) по умолчанию 2 (нечетный паритет) 3 (равномерный паритет) |
| 40006 |
Выбор кода функции |
2 |
Р/б |
0 |
1 |
1 удерживающий регистр управляет выходным портом |
| 40007 |
Версия продукта |
2 |
Р |
0 |
- |
Год + месяц + день |
Глава 3 Конфигурация продукта
Настройки связи
(1) Заводские параметры связи по умолчанию
| Товар |
Зарегистрированный адрес |
Описание |
Значение по умолчанию |
| Адрес |
40003 |
1 по умолчанию |
1 |
| Скорость передачи |
40004 |
1(4800) 2(9600) по умолчанию 3(19200) 4(38400) 5(57600) |
2 |
| Проверить цифру |
40005 |
1 (без четности) по умолчанию 2 (нечетный паритет) 3 (равномерный паритет) |
1 |
| Бит данных |
-- |
Не регулируется |
8 бит |
| Стоп-бит |
-- |
Не регулируется |
1 бит |
(2) Сброс параметров связи
Нажмите кнопку на задней панели модуля зубочисткой в течение 3 секунд или более, пока не начнет мигать красный индикатор «RUN». Отпустите кнопку, индикатор запуска мигнет три раза, светильник затем индикатор запуска всегда горит (рабочее состояние), это означает, что заводские настройки по умолчанию были восстановлены. После повторного включения параметры связи сбрасываются по умолчанию.
