Ex-f320 premium C8051F доска развития для microcontroller.

Обзор

Полный набор стартового комплекта и система развития дляC8051F320Микроконтроллер. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработки кода на устройстве.

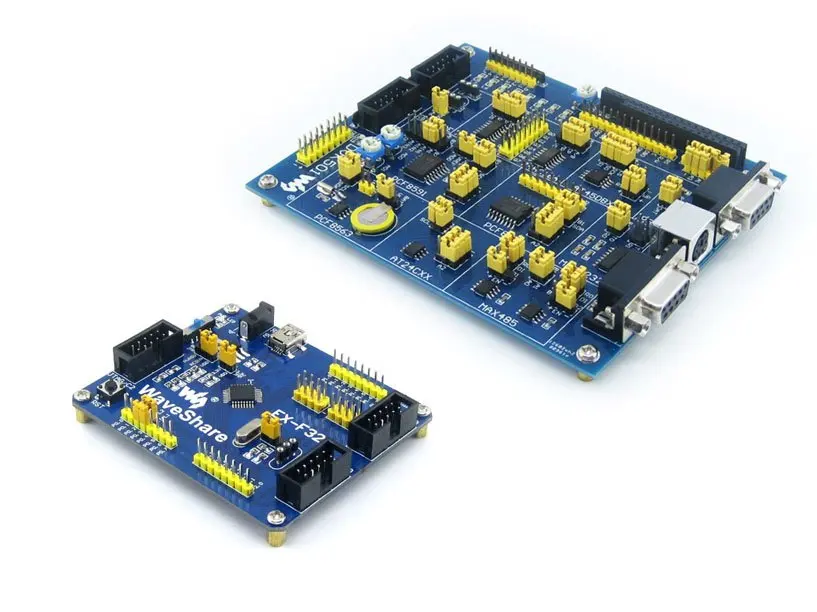

Эта система развития содержит основной Совет по развитию,C8051F320Чип в упаковке LQFP32 и дополнительная плата расширения с различными периферийными устройствами.

Заголовки bus-a и bus-b, расположенные на обоих досках, должны быть использованы для подключения двух плат через10-Pin Кабели, Которые поставляются с продукта. Как показано на рисунке правильно.

Что на борту

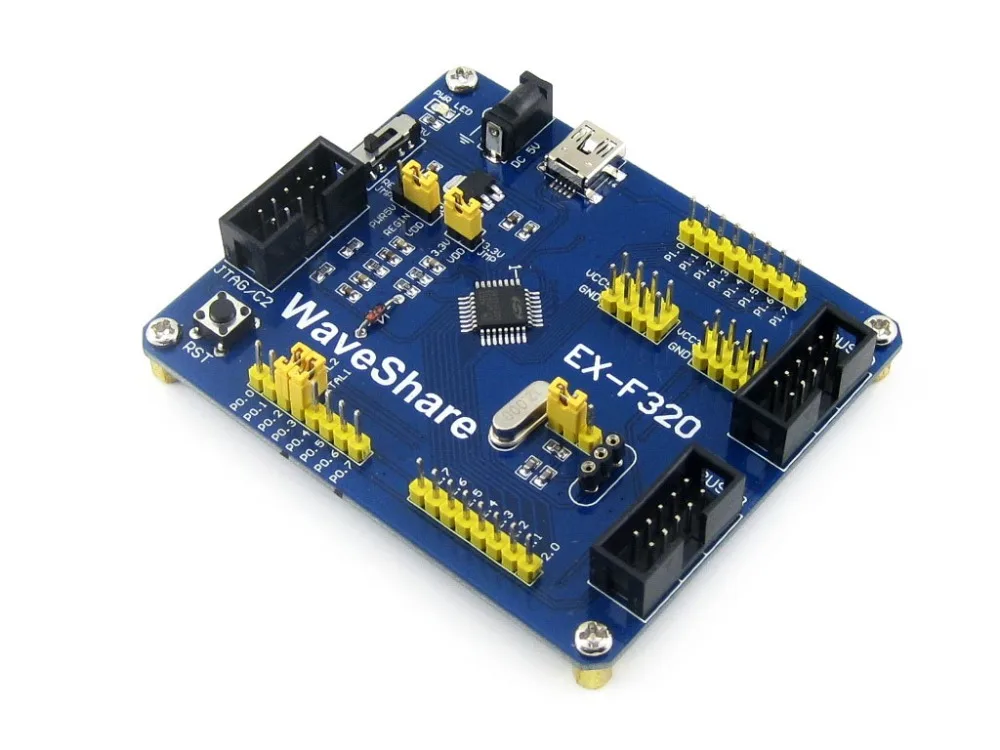

EX-F320

1.Микроконтроллер:C8051F320 в LQFP32 пакет

2.На борту регулятор:AMS1117-3.3

3.Внешний конфигурации кристалла

* На борту 12 м кристалл с левой стороны

* Пользовательская Хрустальная розетка на правой стороне

* Выбирается с помощью джемпер
4.Мощность Переключатель входного сигнала:USB или 5 В DC
5.Сброс

6.Мощность индикатор

7.Mini-USB интерфейс
8.5 В DC Jack
9.Периферийные устройства порты расширения
* Для подключения к dvk501
* Заголовок распиновка определение предоставляется

* Легко развивать различные периферийные устройства
10.10-Pin JTAG/C2 интерфейс:Стандарт C2 интерфейс
11.Внешний кварцевый включить джемпер

* Короткий Джемпер для использования внешнего хрусталя

* Откройте перемычку для настройки контактов, как регулярные I/O булавки
12.Джемпер 3.3 vjmp

* Откройте джемпер, когда REG0 включен

* Короткий Джемпер, когда REG0 отключен
13.Джемпер regjmp
* Короткие PWR5V и REGIN, когда REG0 включен

* Короткий REGIN & VDD, когда REG0 отключен

14.Штырьковые заголовки, подключенные к MCU I/O Pin S

* Четко обозначен на печатной плате

* Легко для тестирования и дальнейшего расширения

15.Мощность Вход/Выход

* 5 В/3.3 В

* Вход питания (запасной)

* Выходная мощность
DVK501

Особенности

1.Полный набор стартового комплекта и система развития для c8051f320

2.Мощность

* Питание от порта Mini USB или 5 В DC Jack, настроенное через на бортовой коммутатор

* Вход питания/выходные штырьковые заголовки

-Запасной вход питания

-Удобно для обеспечения питания других плат/устройства при необходимости

3.На борту чипы

* C8051f320 (LQFP32), микроконтроллер C8051F

* AMS1117-3.3, на борту регулятор

4.Интерфейсы

* JTAG/C2 порт для программирования/отладка

* Мини USB интерфейс

* Автобус-A & Bus-b, для подключения к расширительному борту dvk501, легкость для изучения/разработки различных периферийных устройств

5.Человека к машины Интерфейс

* Кнопка сброса, используемая для сброса системы

* Мощность светодиодный индикатор

6.Другое Особенности

* Внешний Кристалл настраивается

-Есть перемычка для выбора на борту 12 м кристалл или на заказ Кристалл крепится через сокет

-Перемычка для настройки контактов MCU в качестве входов осциллятора или регулярных контактов i/o

* Все MCU I/O pins доступны на расширениях разъемов для дальнейшего расширения
* Все булавки четко обозначены на pcb. Эти метки предоставляют основную информацию о контактах

Примеры

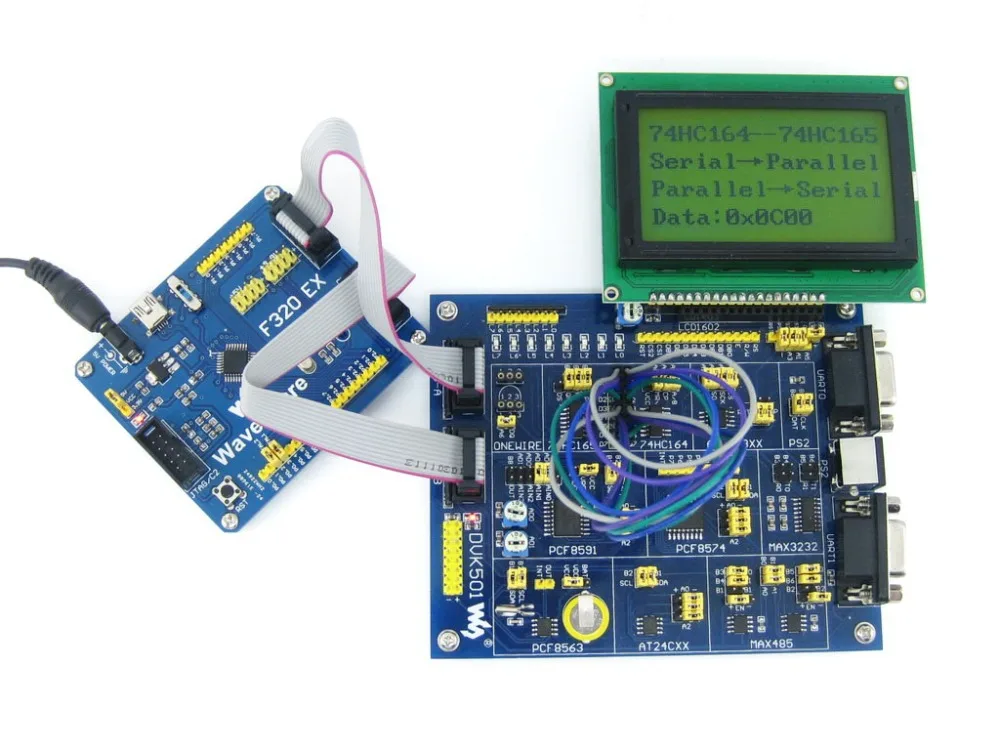

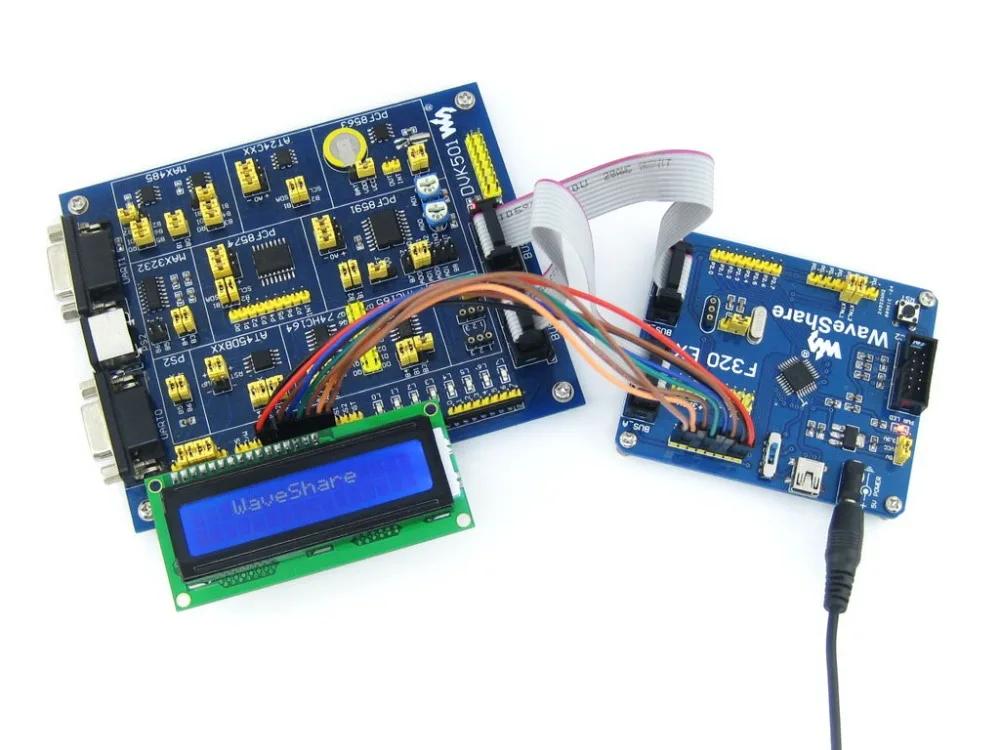

Примеры, которые идут с этой системой развития, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройства и как разработатьваш прототип устройства легко. Фотографии ниже показывают, как ex-f320 работает с dvk501 и результатами примеров.

Примечание:

1. LCD12864 не входит в стоимость, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вы нуждаетесь в этом.

2. Этот Совет по развитию поддерживает только 3.3 В ЖК-дисплей.




Ресурсов развития

1. Руководство пользователя CD

* CD с программным обеспечением, драйверами и примерами

2. Схема схематической схемы в PDF

3. Примеры в C

* На основе Silabs IDE и Keil

4. Программы для компьютера

* Silabs IDE

* Keil

5. регистрационные листы чипсов

Ex-f320 Премиум Вышивка Крестом Пакет содержит

Ex-f320 Вышивка Крестом Пакет dvk501 Вышивка Крестом Пакет

1. ex-f320 1. dvk501

2. USB Тип A-mini-B кабель 2. DS18B20, DS2401

3. usb кабель питания 3. usb кабель питания (2-pin-заголовок) X 2

4. 4-контактный провод X 2 4. 10-контактный кабель x 2

5. 2-контактный провод X 2 5. аксессуар в упаковке

6. Руководство пользователя CD
