Характеристики

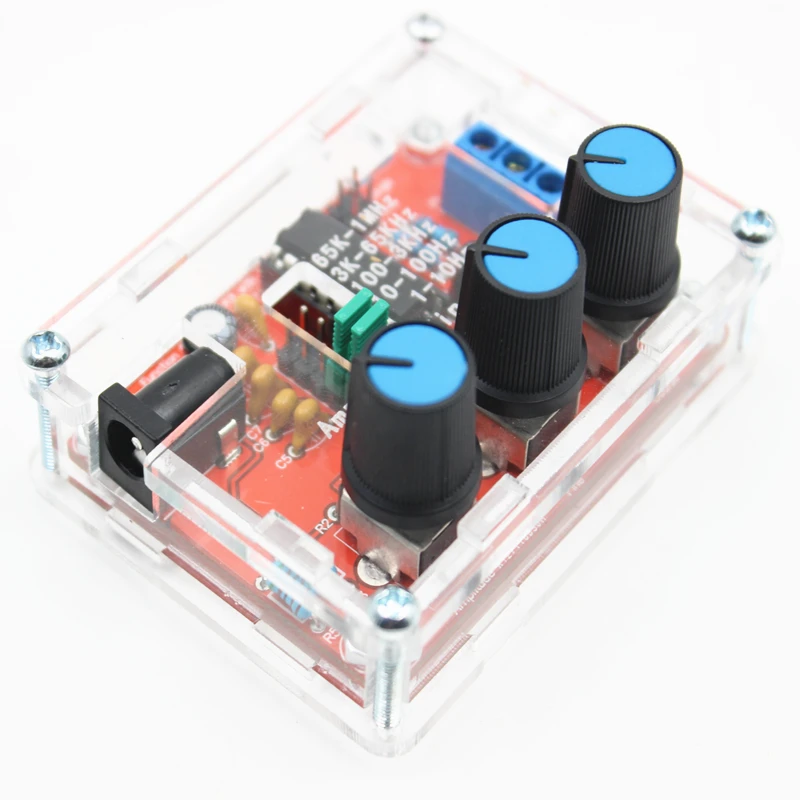

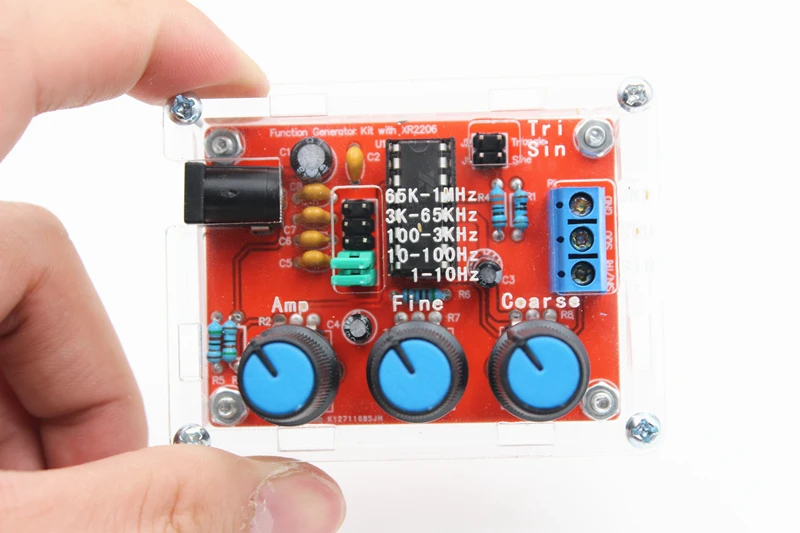

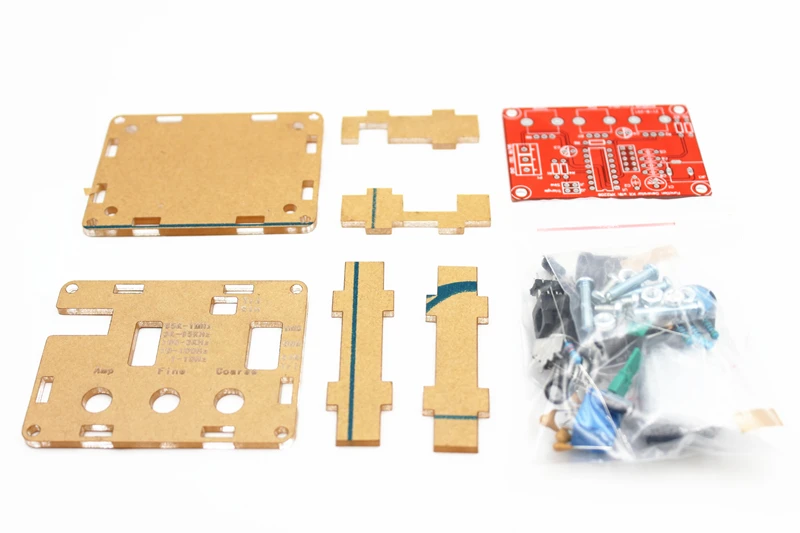

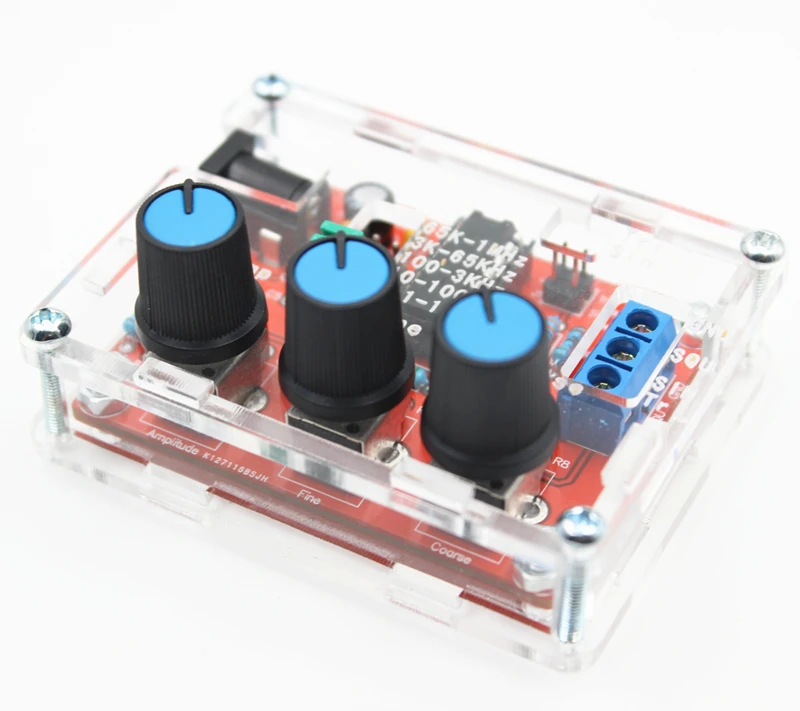

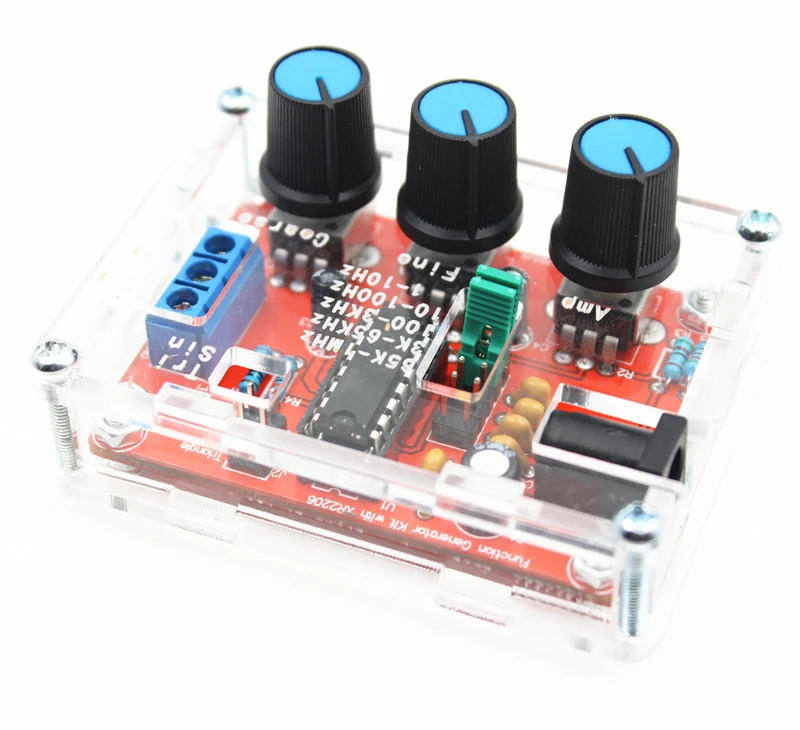

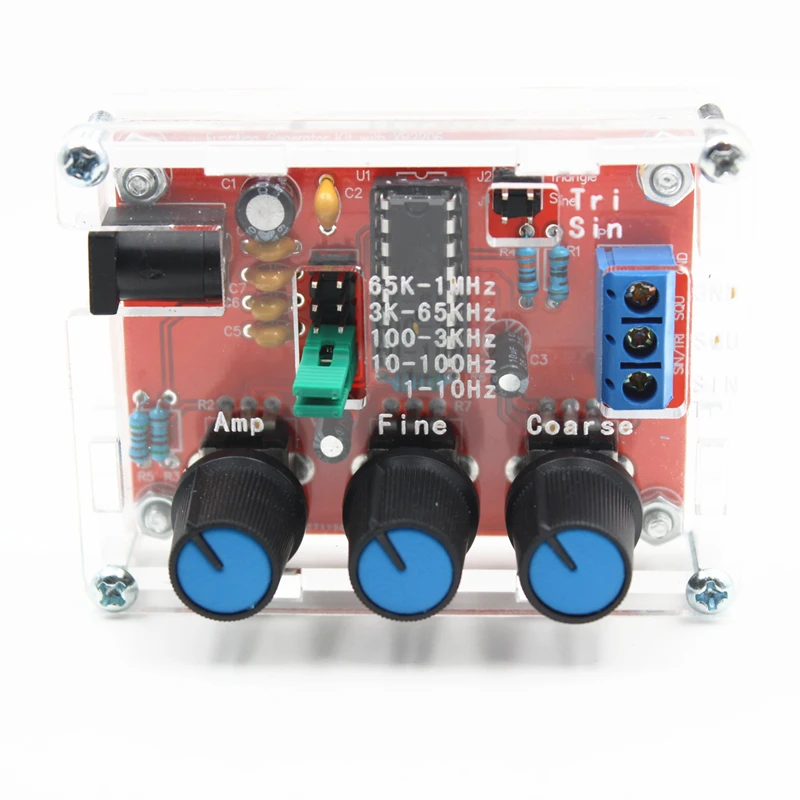

XR2206 Функция генератор сигналов DIY Kit синуса Треугольники меандр 1 Гц-1 мГц DDS |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-02-2026 | 0.49 руб. | 0.73 руб. | 0 руб. |
| Mar-02-2026 | 0.4 руб. | 0.82 руб. | 0 руб. |
| Feb-02-2026 | 0.11 руб. | 0.51 руб. | 0 руб. |
| Jan-02-2026 | 0.81 руб. | 0.77 руб. | 0 руб. |
| Dec-02-2025 | 0.64 руб. | 0.86 руб. | 0 руб. |
| Nov-02-2025 | 0.35 руб. | 0.39 руб. | 0 руб. |
| Oct-02-2025 | 0.37 руб. | 0.89 руб. | 0 руб. |
| Sep-02-2025 | 0.45 руб. | 0.49 руб. | 0 руб. |
| Aug-02-2025 | 0.98 руб. | 0.26 руб. | 0 руб. |
Описание товара
Напряжение питания: 9 В-12 В DC вход
Формы волны: квадрат, синус и треугольник
Сопротивление: 600 Ом + 10%
Частота: 1 Гц-1 мГц
Синусоида
Амплитуда: 0-В 3 в при В входе 9 В постоянного тока
Искажения: менее 1% (на 1 кГц)
Неравномерность: + 0.05dB 1 Гц-100 кГц
Меандр
Амплитуда: В 8 в (без нагрузки) при входе В 9 В постоянного тока
Время нарастания: менее 50ns (в 1 кГц)
Осень-время: менее 30ns (в 1 кГц)
Симметрия: менее 5% (при 1 кГц)
Треугольник волны
Амплитуда: 0-В 3 в при В входе 9 В постоянного тока
Линейность: менее 1% (до 100 кГц) 10mA
2. Таблица параметров компонента генератора функций
| Примечание |
Этикетки |
Тип |
Параметры |
| R1 |
Резистор |
1 К |
Независимо от полярности |
| R2 |
Регулируемое сопротивление |
B503 = 50 К |
(По слою трафаретной печати) |
| R3, R5, R6 |
Резистор |
5,1 К |
Независимо от полярности |
| R4 |
Резистор |
330 |
Независимо от полярности |
| R7 |
Регулируемое сопротивление |
B503 = 50 К |
(По слою трафаретной печати) |
| R8 |
Регулируемое сопротивление |
B104 = 100 К |
(По слою трафаретной печати) |
| C1, |
Электролитический конденсатор |
100 мкФ |
Положительные короткие ноги отрицательные длинные ноги |
| C2 |
Неполярные конденсаторы |
104 |
Независимо от полярности |
| C3, C4 |
Электролитический конденсатор |
10 мкФ |
Положительные короткие ноги отрицательные длинные ноги |
| C5 |
Неполярные конденсаторы |
105 |
Независимо от полярности |
| C6 |
Неполярные конденсаторы |
473 |
Независимо от полярности |
| C7 |
Неполярные конденсаторы |
222 |
Независимо от полярности |
| C8 |
Неполярные конденсаторы |
101 |
Независимо от полярности |
| U1 |
IC |
XR2206 |
(По слою трафаретной печати) |
| JK1 |
Питания постоянного тока |
(По слою трафаретной печати) |
|
| J1 |
2PIN перемычку |
XM2.54 |
Независимо от полярности |
| J2 |
2PIN перемычку |
XM2.54 |
Независимо от полярности |
| P1 |
Сигнальный провод терминала |
(По слою трафаретной печати) |
|
| J3 |
2*5 P перемычку |
3условия установки сварки, выполните следующие действия:
1. Компоненты сваряют переднюю плату, от низких до высоких принципов, а именно первые низкие сварочные компоненты, такие как, конденсатор, резистор, Диод и т. д.
2. Сварочный разъем IC, клеммные блоки, наконец-то разъем питания, регулируемый потенциометр.
3. задняя часть с диагональными плоскогубцами для резки коротких контактов, насколько это возможно
4 шаги отладки:
1 после завершения сварки на IC, XR2206, обратите внимание на направление IC, вставьте может повредить чип!
2. Проверьте IC против, например, анти, пожалуйста, своевременная коррекция.
3. Вставьте источник питания, источник питания для 2,1*5,5 порта, внутри снаружи есть отрицательная полярность. Для напряжения В питания 9-12 В. Форма волны не может быть стабильной более 12 В
5 с помощью шаг
1. J1 перемычку вилку, грех/три синий терминалы Выход синусоида (Примечание J1, J2 может только вставить один)
2. J2 перемычку вилку, грех/три синий терминалы выход треугольная волна (Примечание J1, J2 может только вставить один)
3. синие клеммы выходной импульс
4. усилитель: Синусоидальная волна, регулировка амплитуды треугольника
5. тонкая регулировка частоты
6. грубая: частота грубой регулировки
6 схема генератора функций
