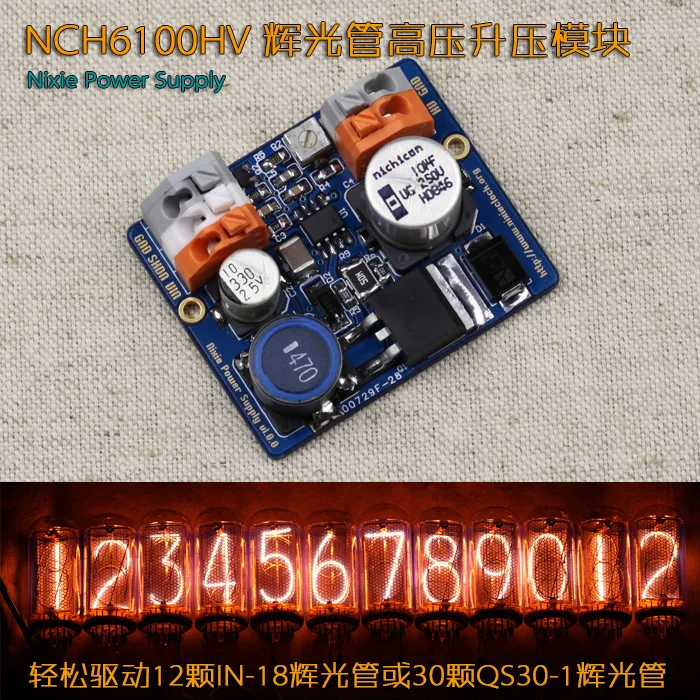

NCH6100HV светящаяся трубка высокого давления boost модуль легко управлять всеми

NCH6100HV светящаяся трубка высокого давления boost модуль легко управлять всеми

Светящиеся трубкиВеликолепный цвет от газового светящегося эффекта разряда, но разрядка свечения газов является необходимым условием высокого напряжения, поэтому многие друзья любят светящаяся трубка перед нанесением для создания светящейся трубки, часто останавливаются до того, как генерировать высокое давление;

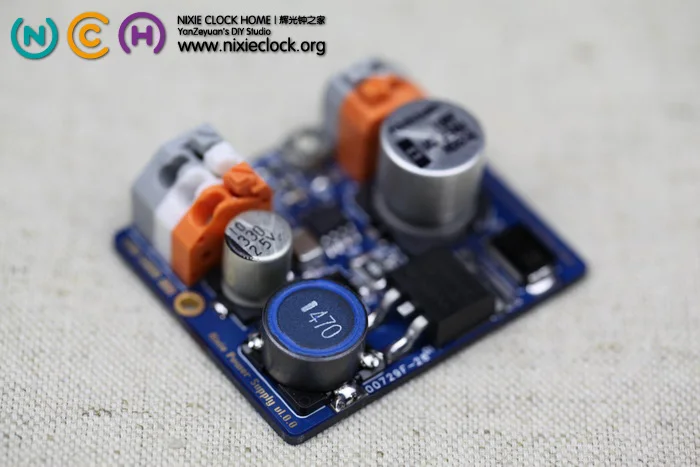

NCH6100HVВысоковольтный модуль boost предназначен дляФлуоресцентная трубка, светящаяся трубка, индикатор уровняВысокоэффективный преобразователь постоянного тока в постоянный ток, разработанный высоковольтным силовым оборудованием, который принимает высокопроизводительный контроллер режима постоянного тока в качестве своего ядра.Прецизионный керамический регулируемый потенциометрИ имеет внешний контрольный штифт, который может легко включать и выключать выходное напряжение высокого напряжения.
Всего модуляКомпактный размер, высокая эффективность преобразования, низкая теплотворная способностьИ переноскиСвободный тип подключения Входной/выходной терминал, Прост в использовании, также может быть использован2,54 мм поршневой палец Стандартный интервалМодуль удобен для фиксации на других печатных платах.

Технические характеристики:
Входное напряжение DC 24 V-12 V
Выходное напряжение DC 235 V-85 V
План измеренияДлина 45 мм ширина 37 мм Максимальная толщина 15 мм

Конкретные Подробные функциональные параметры:

Чтобы быть более удобным и надежным подключением к входному/выходному кабелю, я использовал Винтовые клеммные полосы PCB.
Можно использовать AWG16 для AWG22 между любой толщиной кабеля, может обеспечить надежное соединение.
Нужно только нажать на клемму с помощью отвертки, а затем отрезать кабель в отверстие терминала можно вставить в отверстие.
Подробности см. На картинке ниже:

Если необходимо включить в модуле и дизайн печатной платы вместе, вы можете также не используйте винт бесплатная линейный терминал, вместо того, чтобы использовать стандартный 2,54 Расстояние между Джилл.
Конкретное применение см. Рис. Ниже:

Одним из наиболее важных показателей эффективности любого вида конвертора DC-DC является эффективность преобразования.Эффективность.
Конечно, высокая и низкая эффективность преобразования и контроллер имеют отличные отношения, но в дополнение к основному контролю, иПериферийные компоненты выбора, качества, а также расположение компонентов, проводка PCB также имеет очень большие отношения.

Выбор устройства очень важен, особенно индуктор, MOSFET и быстрое восстановление диодов, так как есть некоторые из внешнего сопротивления конденсатора.
На этапе проектирования будет основываться на конкретных целях дизайна, чтобы создать теорию самых отличных параметров выбора, но фактическая схема будет построена позже, параметры этих устройств будут повторно проверены.

Этот процесс является более болезненным, часто с несколькими устройствами могут образовывать десятки результатов, или остановить тест и запись. Только MOS тестирует 5 типов, включая сверхнизкое внутреннее сопротивление IRFS4229PbF, только 42 m & Omega RDS., но здесь и не RDS низкий, тем лучше.

Посмотрите на мои тестовые Примечания, только 170 V данные тестирования записаны не менее 100 групп:

При нормальных обстоятельствах Модуль повышения давления будет работать в течение 7 × 24 часов непрерывной работы, поэтому стабильность и надежность очень важны, при выборе компонентов, промышленность выбрала известные бренды:

TDK's SLF12 серия силовых индукторов, чиповые резисторы Samsung, конденсаторы Sumida SMD, Vishay power MOS, на DC-DC основном управлении, высокоточная керамика, может быть регулируемый резистор, электролитический конденсатор Sanyo, nichicon для высоковольтного электролитического конденсатора, прошел Сверхбыстрый Восстанавливающий диод и так далее.

В фактическом тесте я использовал Цифровой Регулируемый источник питания и электронную нагрузку.

Мощность и электронная нагрузка являются ITECH (Ed Kors) бренда, конкретные модели следующие:

Регулируемый источник питания: IT6800 ITECH
Электронная нагрузка: IT8512B + ITECH

Рабочее напряжение IT8512B + до 500 В, разрешение может достигать 0,1 мА, и после того, как фабрика является относительно точной, есть отчеты о калибровке, поэтому результаты испытаний очень точные.

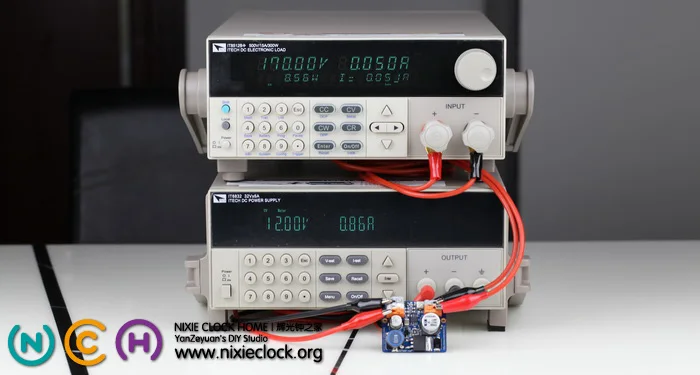

Вот несколько фотографий фактического теста:

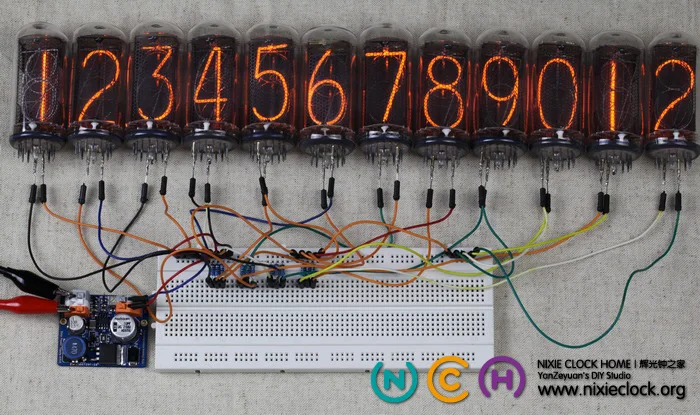

Наконец, посмотрите на фактический тест-драйв 12 В-18, когда фото:
