Бесплатная доставка 425oz nema 23 шаговый двигатель 4.2A/ 3.0n.m 23HS2442B драйвер DM542 CE |
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 0.25 руб. | 0.13 руб. | 0 руб. |
| Aug-18-2025 | 0.36 руб. | 0.67 руб. | 0 руб. |
| Jul-18-2025 | 0.97 руб. | 0.70 руб. | 0 руб. |
| Jun-18-2025 | 0.51 руб. | 0.5 руб. | 0 руб. |
| May-18-2025 | 0.92 руб. | 0.88 руб. | 0 руб. |
| Apr-18-2025 | 0.99 руб. | 0.86 руб. | 0 руб. |
| Mar-18-2025 | 0.54 руб. | 0.74 руб. | 0 руб. |
| Feb-18-2025 | 0.67 руб. | 0.54 руб. | 0 руб. |
| Jan-18-2025 | 0.62 руб. | 0.26 руб. | 0 руб. |
Описание товара
Мы отправим товар со склада в Германии! Бесплатная доставка в страны ЕС, быстрая, без налогов

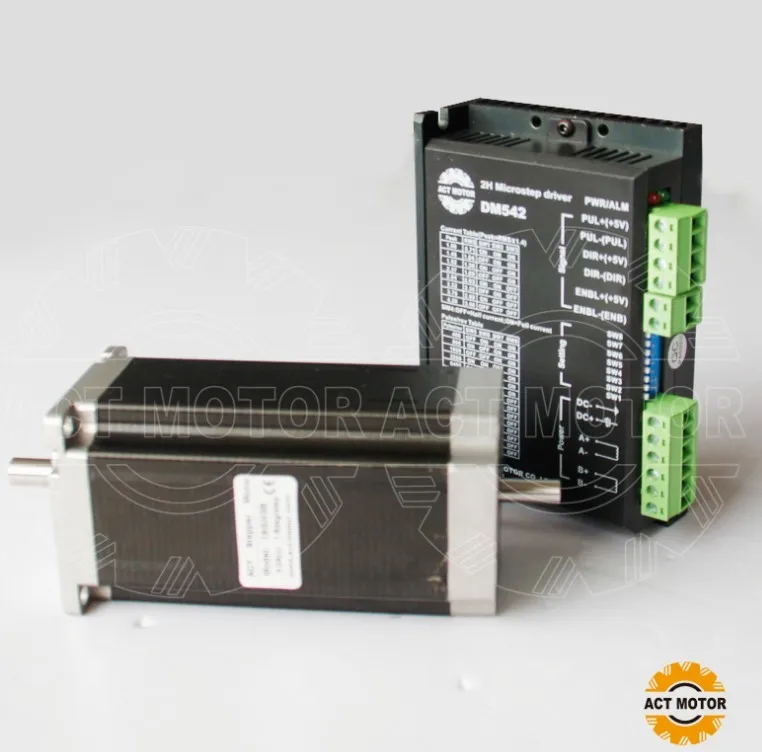

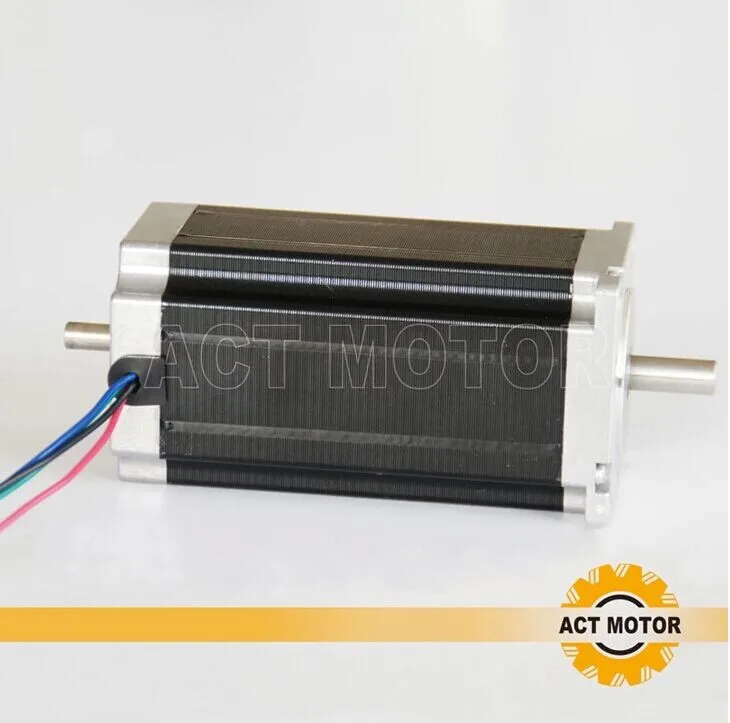

23HS2442B 4-свинцовый Nema 23 шаговый двигатель 4250z.in, 4.2A сДвойной шахтДлина передней оси 21 мм, задней части 15 мм; Диаметр передней оси 8 мм, задней оси 6,35 мм

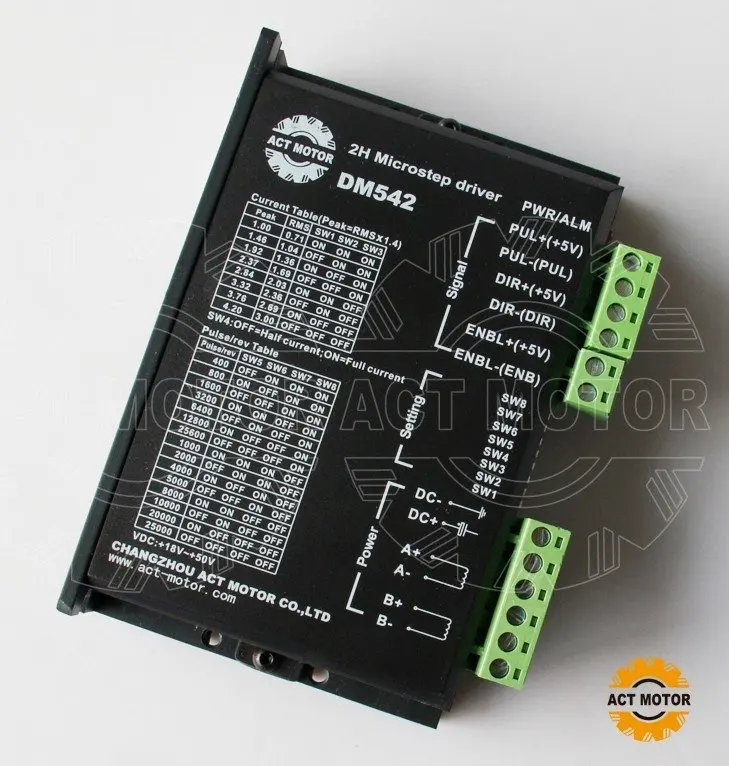

Драйвер DM542
Руководство по 2-фазному гибридному шаговому двигателюDM542
Введение:
DM542-это двухфазный гибридный шаговый двигатель, напряжение привода которого от24VDC до 50VDC. Он предназначен для использования с 2-фазным гибридным шаговым двигателем всех видов С наружным диаметром 42 мм до 86 мм и током менее 4,0 А. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Крутящий момент, когда DM542 работает при высокой скорости, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ, компьютерная вышивальная машина, упаковочные машины и так далее.
Особенности:
L высокая производительность, низкая цена
L среднее Управление током, 2-фазный синусоидальный выходной токовый привод
L Напряжение питания от 24VDC до 50VDC
L опто-изолированный сигнал I/O
L Защита от перенапряжения, перенапряжения, перегрева, фазового короткого замыкания
L 15 каналов деление и автоматическое снижение холостого тока
L 8 каналов выходной фазовый ток
L автономный входной терминал команды
L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией
L высокая скорость запуска
L высокий крутящий момент при высокой скорости
Электрическая спецификация:
|
Входное напряжение |
24-50VDC |
|
Входной ток |
<4A |
|
Выходной ток |
1.0A ~ 4.2A |
|
Потребление |
Потребление: 80 Вт; Внутреннее страхование: 6А |
|
Температура |
Рабочая температура-10 ~ 45oc; Температура чулок-40oc ~ 70oc |
|
Влажность |
Не конденсация, нет капель воды |
|
Газ |
Защита от горючих газов и проводящей пыли |
|
Вес |
200 г |
Первые три бит (SW 1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите настройки
Ближайший к вашему двигателю требуется ток
|
Выходной ток (A) |
||||
|
SW1 |
SW2 |
SW3 |
Пик |
RMS |
|
На |
На |
На |
1,00 |
0,71 |
|
Скидка |
На |
На |
1,46 |
1,04 |
|
На |
Скидка |
На |
1,91 |
1,36 |
|
Скидка |
Скидка |
На |
2,37 |
1,69 |
|
На |
На |
Скидка |
2,84 |
2,03 |
|
Скидка |
На |
Скидка |
3,31 |
2,36 |
|
На |
Скидка |
Скидка |
3,76 |
2,69 |
|
Скидка |
Скидка |
Скидка |
4,20 |
3,00 |
4) функция полупотока:
Функция Semi-flow заключается в том, что после 500 мс импульсов не происходит, выходной ток драйвера автоматически снижается до 70% от номинального выходного тока, который используется для предотвращения нагрева двигателя.
4. Силовые соединения
(1)+ v ,GND: источник питания.
+ V: источник питания, 16 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. Максимальный ток-5А.
(2) A + A- B + B-: Подключение 2-х фазных шаговых двигателей.
Драйвер и двухфазный гибридный шаговый двигатель используют четырехпроводное соединение, двигатель может быть подключен параллельно и серии биполярный. Что касается биполярного соединения, это более высокая производительность с высокой скоростью, но ток драйвера больше (это в 1,73 раз больше, чем ток обмотки двигателя).
Подключение в серии, ток драйвера равен заводу двигателя.
|
