Shenzhen Drokits Precision Instrument Store
Магазина Shenzhen Drokits Precision Instrument Store работает с 10.03.2014. его рейтинг составлет 93.33 баллов из 100. В избранное добавили 413 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 191 наименований товаров, успешно доставлено 1423 заказов. 150 покупателей оставили отзывы о продавце.
Характеристики
Универсальный двухфазный гибридный драйвер шагового двигателя 57/86 Universal / 256 Subdivision 7A AC DC M860H 2.6.
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Sep-18-2025 | 0.81 руб. | 0.99 руб. | 0 руб. |
| Aug-18-2025 | 0.14 руб. | 0.93 руб. | 0 руб. |
| Jul-18-2025 | 0.26 руб. | 0.64 руб. | 0 руб. |
| Jun-18-2025 | 0.34 руб. | 0.76 руб. | 0 руб. |
| May-18-2025 | 0.23 руб. | 0.95 руб. | 0 руб. |
| Apr-18-2025 | 0.46 руб. | 0.61 руб. | 0 руб. |
| Mar-18-2025 | 0.35 руб. | 0.65 руб. | 0 руб. |
| Feb-18-2025 | 0.23 руб. | 0.45 руб. | 0 руб. |
| Jan-18-2025 | 0.13 руб. | 0.89 руб. | 0 руб. |
Описание товара
Brand NameNoneModel NumberM860HPower SupplyDCVoltage48VMotor TypeDC MotorMeasurement unit100000015Each pack1
Description
Добро пожаловать в мой магазин
Упаковочный лист:
1 шт. 57/86 Универсальный/256 отдел/7A/AC/DC Универсальный M860H 2,6-7A двухфазный гибридный шаговый двигатель драйвер
I. Введение
Привод использует дискретную компонентную структуру, с автоматическим половинным потоком, перенапряжением, защитой от перегрузки по току и другими функциями, микро-шагом Есть 14 видов подделок, максимальное количество шагов 51200 импульса/оборотов; Текущий подрегулируемый, двухфазный 4-проводной, 6-проводной, 8-линейный может быть использован. Подходит для серии 86,57 7A следующего (включая 7A) двухфазного четырехпроводного, шестипроводного, восьмипроводного шагового двигателя. Особенности Drive интегрированная Защита от перенапряжения и перегрузки по току Input входной сигнал оптически изолирован 20 частота измельчения 20 кГц Bipбиполярный Режим постоянного тока ※ Источник питания переменного и постоянного тока 20-50VAC24-70VDC Maximum Максимальный ток привода 7А/фаза Adjustable выходной ток DIP переключатель Регулируемый TTL совместим с входным сигналом и может принимать дифференциальный сигнал Automatically автоматически переходит в режим полупотока в состоянии покоя, уменьшает дисковод и нагрев двигателя Высокое подразделение: 2,4, 8,16, 32,64, 128256, 5,10, 25,50, 125250 High Высокая надежность: устройства питания оставляют достаточный запас, фабрика после тщательного тестирования Электрические параметры Диапазон электропитания AC 15 V-50 V DC24-80V Выходной фазовый ток 2.6A-7A Логический входной ток 10-20 мА Метод охлаждения Естественное воздушное охлаждение Использование случаев Избегайте металлической пыли, масляного тумана и коррозионных газов Температура От-15 °C до + 45 °C Инструкции по входу и выходу Входной сигнал U PUL +: Импульсный входной сигнал положительный. PUL-: импульсный сигнал на входе отрицательный. DIR +: Мотор положительный, Обратный контроль положительный. DIR-: положительный двигатель, обратное управление отрицательное. EN +: выключение двигателя является положительным. EN-: моторное выключенное управление отрицательное. U соединение обмотки двигателя A +: Подключите двигатель обмотки A + фазы. A-: Подключите обмотки двигателя к A-phase. B +: Подключение обмотки двигателя B + фаза. B-: Подключите двигатель обмотки b-фазы. U Подключение напряжения источника питания VCC: положительный терминал "+" GND: отрицательный источник питания "-" Инструкции по проводке входного терминала U Есть три входных сигнала, они: ① шаг импульсного сигнала PUL +, PUL-; ② Сигнал уровня направления DIR +, DIR-; ③ Автономный сигнал EN +, EN-. Существует два вида подключения интерфейса входного сигнала, пользователь может быть использован по мере необходимости общего анодного соединения или общего катодного соединения. Общее для анодного соединения: PUL +, DIR +, EN +, подключено к источнику питания системы управления, если эта мощность + 5 В может быть непосредственно подключена, если мощность больше + 5 В, внешний дополнительный ограничительный резистор тока R, Для привода внутреннего света lotus обеспечивает 8-15mA ток привода. Импульсный входной сигнал через PUL-доступ, направление сигнала через DIR-доступ, Включите сигнал через EN-доступ. Как показано ниже:

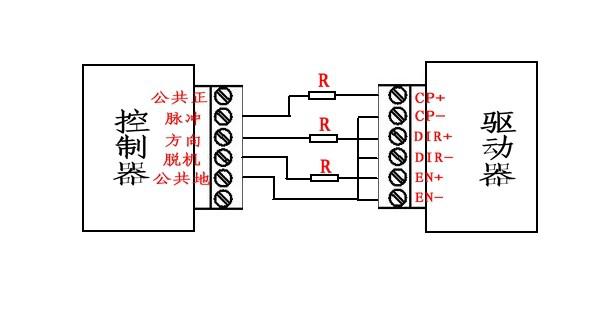

Общие для подключения к катоду: PUL-, DIR-, EN-подключены к заземлению системы управления; импульсный входной сигнал через PUL + доступ, направление сигнала через доступ DIR +, Включите сигнал через EN + доступ. Если требуется ограничительный резистор тока, значение ограничительного резистора тока R такое же, как у обычного анода. Как показано ниже

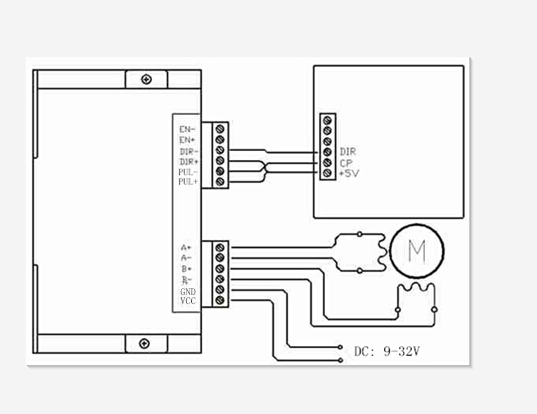

2. Проводка системы:Привод и контроллер, двигатель, электропроводка, к общему соединению, например, как показано ниже:
3, часто задаваемые вопросы1, В: как можно быстрее начать работу с шаговым драйвером? О: когда питание и двигатель подключены должным образом, только импульсный PUL сигнал (первая частота установлена на 1 K или меньше), разделение устанавливается на 16, направление и автономный режим свободны. В это время двигатель поворачивается вперед по умолчанию. Запуск, а затем проверка ускорения (увеличение частоты), направления, разделения и автономных функций.2, В: контрольный сигнал выше 5 В, мы должны добавить сопротивление серии? О: Да, в противном случае возможно сжечь схему интерфейса управления диском.3, в: после включения индикатора питания, но двигатель не поворачивается, по какой причине? О: если проводка правильная, но все еще не поворачивается, что указывает на то, что управляющей части емкости накопителя недостаточно, эта ситуация появляется в микроконтроллере с прямым управлением io mouth. Убедитесь, что интерфейс управления имеет возможность привода 5 мА4, в: Как определить определение шагового двигателя четырех линий? О: двигатель любых двух линий вместе, на этот раз с рукой сопротивления ротора двигателя, затем две линии являются одной фазой, может быть подключен к приводу A +, a-; две другие линии по-прежнему являются кратковременным сопротивлением, затем две линии соединены с B + и B-.
