Расширитель для пальца переключения дроссельной заслонки с цифровым Дисплей

Расширитель для пальца переключения дроссельной заслонки с цифровым Дисплей

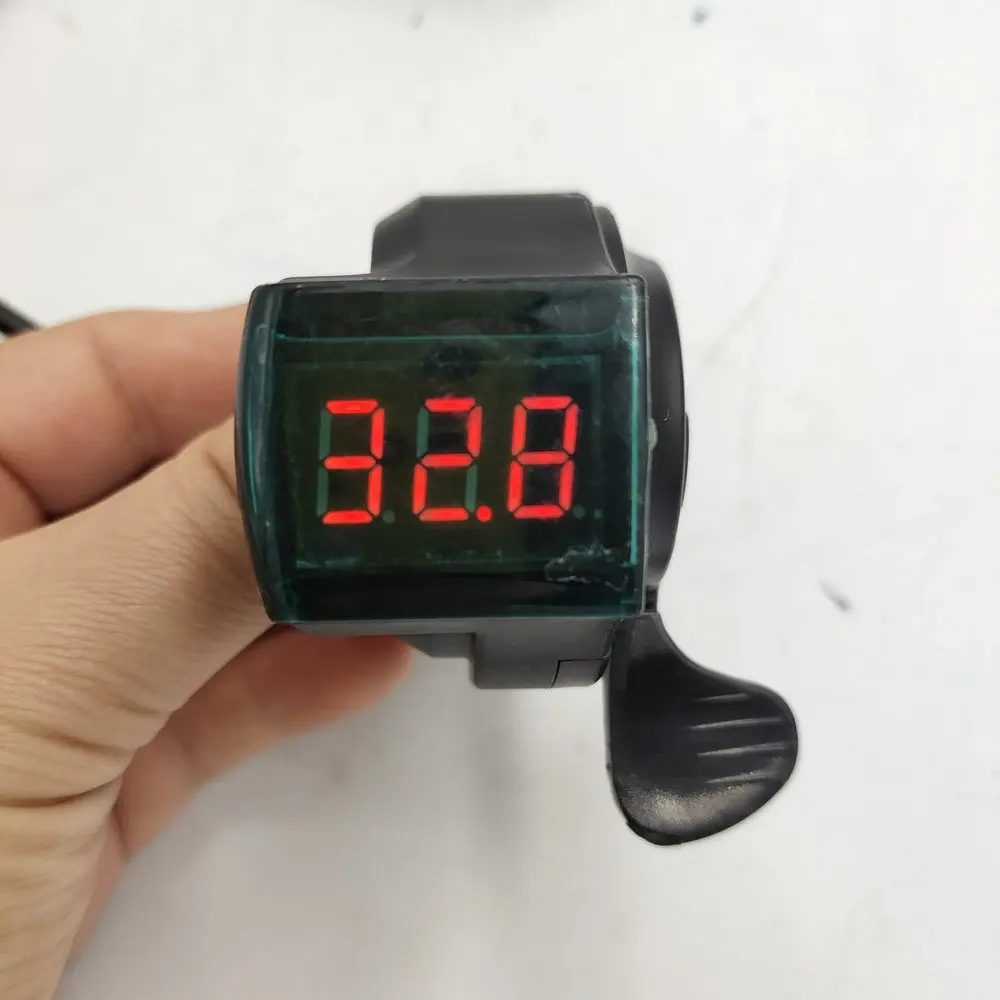

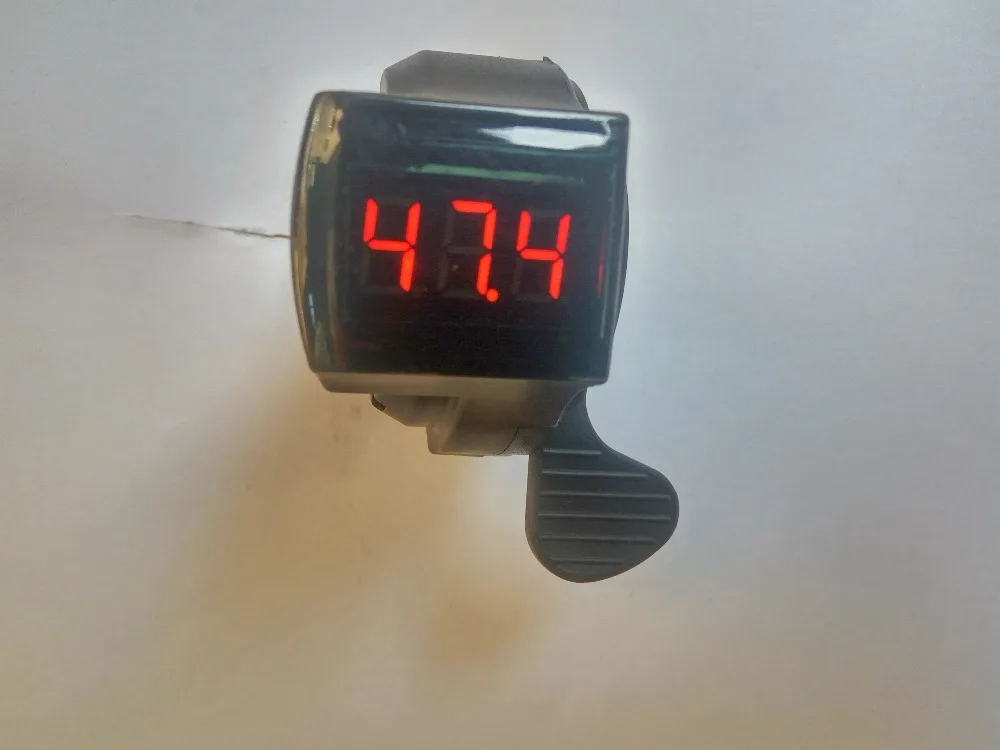

Thumb Finger Shifter дроссельная заслонка с цифровым дисплеем акселератора 12-120 в универсальный для электрического велосипеда скутер трицикл VL индикатор

Может снять защитную пленку на экране после получения

E-велосипеда газовая ручка 12V-120V Батарея индикатор напряжения дроссельной заслонки светодиодный цифровой Дисплей ускоритель

Максимальное значение 119 в для данных,

Особенности этой дроссельной заслонки

1.Подходит для многих типов батарейТаких как свинцово-кислотная батарея, литиевая батарея, водяная батарея и сухая батарея.

2.Универсальное напряжениеПодходит для 12-100 в электрического велосипеда или скутеров, может автоматически определять напряжение. Своевременное оповещение.

3. ЭтоЦифровой дисплей данных, Это не обычный аналоговый сигнал. Может точно определить уровень заряда аккумулятора и расстояние отдыха.

4, можетУкажите погрешность транспортного средстваВ зависимости от напряжения.

Этот продукт является запатентованной продукцией.

Описание товара

Любой покупатель, пожалуйста, оставьте способ контакта, чтобы мы отправили схему проводки и инструкции пользователя, пожалуйста, не Подключайтесь, прежде чем четко понять это. Если светодиодный дисплей ruine, вы несете за это ответственность.

Способ подключения

Пожалуйста, обратите внимание, что все способы подключения ниже должны сначала подключить черный провод, затем подключить красный провод + 5 В и зеленый провод. Когда экран показывает два нуля, дроссельная заслонка будет работать нормально. Затем подключите другие провода. Обратите внимание, что черный провод дроссельной заслонки является отрицательным, красный-+ 5 В, можно подключить или заменить на другие красные провода или другие провода. После неправильного подключения вы сожгете дроссельную заслонку.

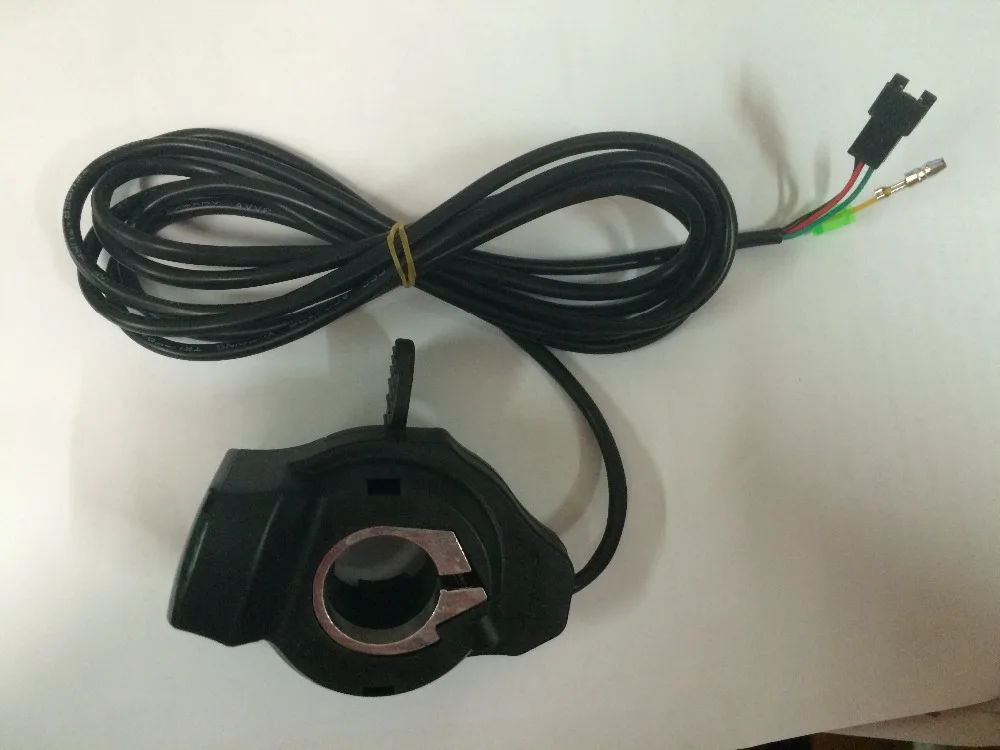

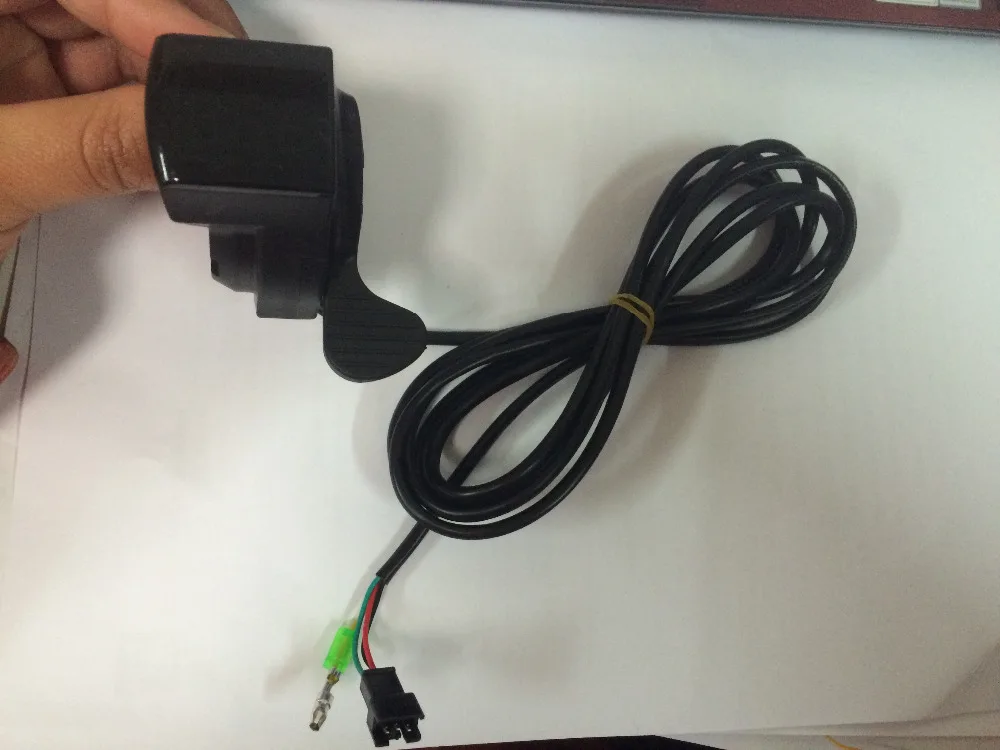

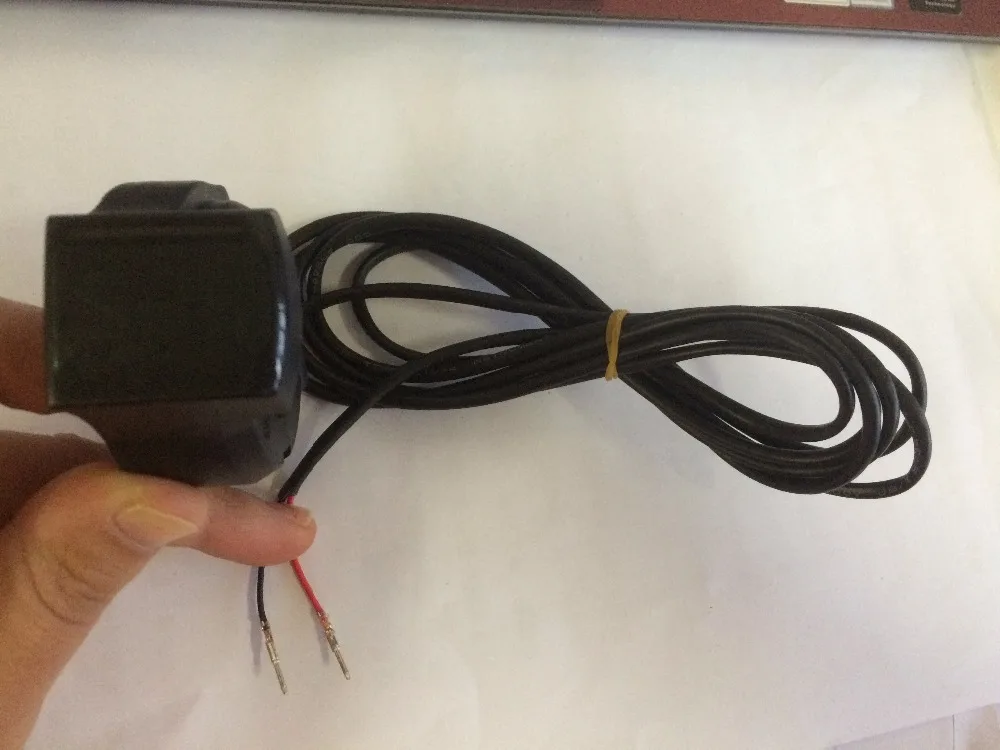

Эта модель состоит из 4 проводов

3 провода дроссельной заслонки, красный для положительной дроссельной заслонки, черный для отрицательной дроссельной заслонки, зеленый для поворотной сигнальной проволоки дроссельной заслонки,Красно-черно-зеленый провод (черный разъем) Подключается к проводу дроссельной заслонки контроллера, провод дроссельной заслонки контроллера может отличаться по цвету. Красный --- + 5 В. Зеленый-сигнальный провод, черный-заземляющий провод. Если вы не правы, вы можете сжечь эту дроссельную заслонку,

Желтый для положительной мощности.---Обычно подключается к аккумулятору с положительной мощностью.

4 провода дроссельной заслонки:

Дроссельная заслонка черный ---- контроллер дроссельной заслонки черный заземляющий провод

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Желтый дисплей напряжения провода-ebike мощность положительная (передний светильник, дисплей, электрический выключатель)

5 проводов

Дроссельная заслонка черный ---- контроллер дроссельной заслонки

Дроссельная заслонка красный ---- контроллер дроссельной заслонки + 5 В красный провод.

Зеленый сигнальный провод --- контроллер дроссельной заслонки Зеленый сигнал или другой провод

Синий провод-подключение с контроллером Электрический переключатель/Блокировка выходного провода

Желтый дисплей напряжения провода-ebike мощность положительного или контроллер Электрический переключатель/замок входной провод

6 проводов

То же самое с 4 проводами, два провода для функционального провода, вы можете использовать его для другой функции, которая вам нужна.

7 проводов

То же самое с 4 проводами, остальные 3 провода для 3 передач скорости или поворота переключателя.

Сравните с общим аналоговым сигналом дроссельной заслонки:

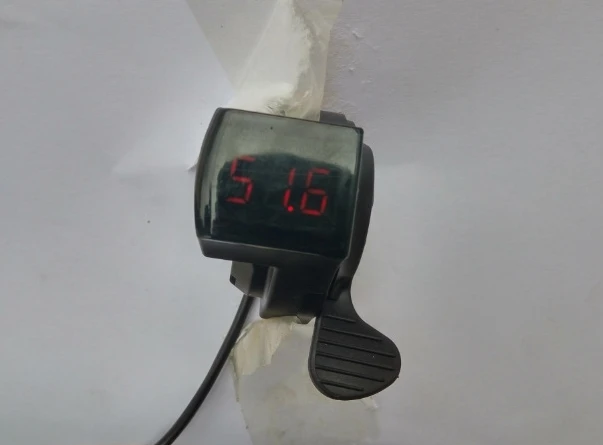

Эта дроссельная заслонка показывает уровень заряда батареи цифровым дисплеем, вы можете определить уровень заряда аккумулятора в зависимости от напряжения батареи.

Также можете проверить состояние батареи после полной зарядки.

Обычная дроссельная заслонка с индикатором показывает уровень заряда батареи с помощью аналогового уровня заряда батареи. Это неточно (например, занимает 36 В с 3 индикатором, например, 39-42 в полный аккумулятор, все огни включены. 37-39v один светильник выключен. 34v-37v Два светильник выключен. 31v-34v последний индикатор выключен. Это расплывчато.)

С тегологией развития это было позади, так как материал батареи отличается и разрядная платформа отличается, уровень заряда батареи режим сбора данных назад.

Вот почему мы имеем это сейчас,Получение и отображение цифровых данных является более точным и своевременным.

Вы можете проверить уровень заряда аккумулятора,

Повреждена ли батарея

Качество батареи

И его легко установить

Общий смысл

Различные материалы батареи, новое/старое состояние батареи и различные данные контроллера делают напряжение батареи отражается по-разному. Пожалуйста, проверьте данные о напряжении аккумулятора в соответствии с вашим аккумулятором. Достаточно дважды, данные могут иметь отклонение.

Пожалуйста, проверьте свой ebike

12v, фара для электровелосипеда в максимальное напряжение 12,6 v, минимальное напряжение 9v

24v, фара для электровелосипедаМаксимальное напряжение 29,4 в, минимальное напряжение 21 в

Е-байка 36В, фара для электровелосипедаМаксимальное напряжение 42 в, минимальное напряжение 29 в

48v ebikemax напряжение 54,6 v или 58,8 v, минимальное напряжение 39v

60 в ebikemax напряжение 72 в, минимальное напряжение 49В

72 в ebikemax напряжение 84 в, минимальное напряжение 70 в

Решение по умолчанию дроссельной заслонки

1. Экран отображения данных работает, но двигатель транспортного средства не будет работать при использовании дроссельной заслонки

Проверьте 1, правильно ли вы подключили проводку дроссельной заслонки

Проверьте 2, сделали ли контроллер дроссельной заслонки, провод питания, разъем двигателя виртуальное соединение

Проверьте 3: отрезали Ли тормозную линию, чтобы сделать ее торможением и отключили питание

Если все еще не работает, пожалуйста, держите разъем контроллера дроссельной заслонки, мощности и двигателя, затем переключите красный и зеленый дроссельной заслонки и контроллера для тестирования.

И при необходимости можно взять Универсальный метр/мультиметр, чтобы проверить, является ли дроссельной заслонки красный и черный провод-4,2 v или нет, что состоит в том, чтобы убедиться, что дроссельной заслонки была нарушена

2. Напряжение дисплея составляет два нуля, велосипед работает нормально

1. Тщательно проверьте, подключен ли желтый провод к проводу питания.

2. Измените другую дроссельную заслонку, чтобы проверить, был ли экран дисплея сломан или Возьмите универсальный счетчик для проверки напряжения желтого и черного провода, независимо от того, совпадает ли он с напряжением батареи.
