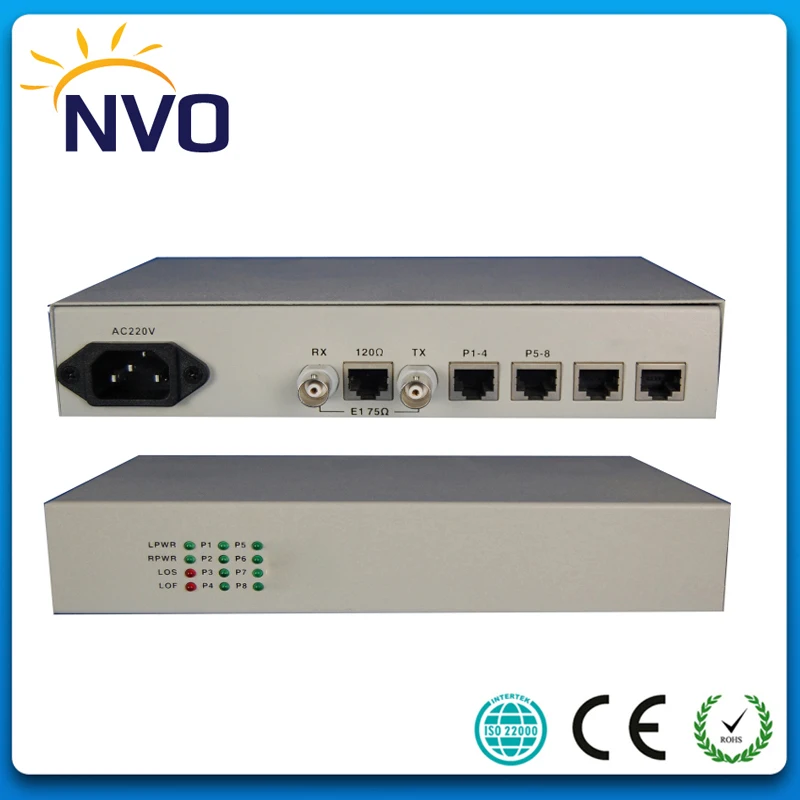

1 порт Ethernet до 8E1 пропускная способность преобразователя интерфейса: 16 384 м 10/100

1 порт Ethernet для 8E1 интерфейс converterbandwidth: 16,384 м, 10/100 Адаптивная, VLAN, 19-дюймовую стойку, AC220V или 48 V блок питания, Евро зарядка

Обзор

Устройство использует технологию мультиплексирования обратного направления для связывания нескольких цепей E1 для передачи данных Ethernet 1 канала 100BASE-TX. Он может осуществить преобразование между 1 ~ 2 каналом E1 и интерфейсом Ethernet, чтобы сделать E1 каналы взаимосвязаны с оптическим интерфейсом Ethernet. С помощью GFP инкапсуляции, поддержка LCAS (схема регулировки емкости связи) и Протокола LAPS.

Это устройство может поддерживать 1-2 канала E1 конфигурации канала, может автоматически обнаруживать номер E1 и выбрать E1 доступный. Это позволяет времени передачи линий E1, 1 канал/4 канала Ethernet пропускная способность is1984Kbit/s, 3968 Kbit/s.
Устройство обеспечивает функцию будильника. Работа надежная и низкое энергопотребление, высокая интеграция, малый размер. Поддержка управления сетью, основная функция системы управления сетью заключается в выполнении запроса для локальных и удаленных устройств и управления конфигурацией, включая запрос состояния сигнализации на линии E1, рабочий статус Ethernet, и контроль обратной связи и т. Д.

Особенности

Ø на основе авторского права

Ø для достижения прозрачной передачи Данных Ethernet в цепях 1-8E1

Ø может осуществить сброс локального и удаленного устройства

Ø интерфейс Ethernet 100BASE-FX, поддержка протокола VLAN

Ø Внутренний динамический Ethernet MAC-адрес (4096) с функцией фильтрации локальной рамы данных

Ø скорость одноканальных линий составляет 1984 кбит/с, полоса пропускания 4 канала до 7936 кбит/с

Ø Поддержка всех режимов работы Ethernet

Ø CRC порог автоматической сигнализации может быть установлен, чтобы изолировать линии передачи низкого качества и отрезать одно направление. При превышении порогового значения погрешности в одном направлении цепи 2 м отключение этого направления не влияет на другое направление; то есть обе передачи Ethernetdirection могут быть асимметричными

Ø 8 каналов E1 разница во времени передачи 100 мс. Когда маржа превышает допустимый диапазон, система может автоматически останавливаться на E1, что задержка времени слишком велика, чтобы отправлять данные

Ø интерфейс E1 соответствует ITU-T G.703, G.704 и G.823, не поддерживает использование времени сигнала

Ø интерфейсный модуль E1 с межустановленной схемой восстановления часов и кодовой схемой HDB3

Ø поддерживает канал E1 с горячей вилкой в устройстве и автоматически определяет эффективность

Ø канал и не прерывает передачу данных

Ø может поддерживать 1-8-канальную конфигурацию канала E1, может автоматически обнаруживать номер E1 и выбирать доступный E1;

Параметры

 E1 интерфейс

Стандарт интерфейса: соответствует Протоколу G.703;
Скорость интерфейса: n * 64 Кбит/с ± 50 ppm;
Код интерфейса: HDB3;

Сопротивление E1: 75Ω (Разбаланс), 120Ω (баланс);

Допуск дрожания: в соответствии с Протоколом G.742 и G.823

Допустимое затухание: 0 ~ 6 дБм

 Интерфейс Ethernet (10/100 м)

Скорость интерфейса: 10/100 Мбит/с, половина/полный дуплексный автосогласование

Стандарт интерфейса: совместим с IEEE 802,3, IEEE 802.1Q (VLAN)

Возможность mac-адреса: 4096

Разъем: RJ45, поддержка Auto-MDIX

 Рабочая среда

Рабочая температура:-10 °C ~ 50 °C

Рабочая влажность: 5% ~ 95% (без конденсации)

Температура хранения:-40 °C ~ 80 °C

Влажность при хранении: 5% ~ 95% (без конденсации)
