Модель для малышей:MA420-OUT1-GL232

Модуль 485 Коммуникационный интерфейс с использованием технологии оптической изоляции, так что из 485 линии связи на сигнале помех, исключается из основной цепи, для дальнейшего повышения точности выходного тока; модуль питания 24 В с использованием изоляционного модуля DCDC после выхода к основной цепи, за исключением внешних помех источника питания; Текущий выход с использованием высокозатратного чипа XTR115, выходной ток имеет высокую линейность и низкие характеристики дрифта, подходящие для промышленных применений.

Этот продукт является идеальной поддержкойPLC, MCGS, KingviewПод двумя разработками! Большое количество клиентов успешно подключили и продолжительное использование, но как подключить эти Хосты не обеспечивают техническую поддержку, потому что в магазине нет ни одного человека, чтобы понять эти вещи, пожалуйста, поймите!

В том случае, еслиВаш товарПрограммного и аппаратного обеспеченияДаОсобые требования,Если у вас есть количество заказа,Может быть настроен для вас!

Описание продукта:

1.Модуль питания должен быть DC24V, в противном случае он не будет работать правильно

21 Увеличение стоимости: входная мощность обрабатывается изолированный источник питания, чтобы убедиться, что помехи от источника питания не будут включены в Внутренняя схема

3Увеличьте стоимость связи 2:232 с помощью силового модуля и высокоскоростного оптопара, гарантируйте, что помехи не будут доставлены из 232 линий связи в Внутренняя схема

4.Выход 3:4 ~ 20 мА увеличивает стоимость использования промышленного класса XTR115 Высокоточный чип управления, по сравнению с током выходной цепи, пожалуйста, не берите этот продукт с общим операционным усилителем, выход не может быть указан в одном дыхании, точность и стабильность не является уровнем

5.«24 В» и «GND» являются входными клеммами модуля питания;Примечание: источник питания должен быть 24 В, в противном случае он повредит модуль

6"V+"MA является стандартным кольцо поршневого двигателя 4 ~ 20mA терминал:" + "-это потребляемой мощности, в ассортименте: DC9V ~ DC24V (также можно использовать в качестве модуля питания 24 V источник питания); "ма" 0~ 20mAТок на выходе.

74 ~ 20mA, стандартный двухпроводная система, цель состоит в том, чтобы предоставить пользователям больше свободы, вы можете использовать 24 V Модуль электропитания, вы можете также выбрать другой источник питания (для того, чтобы избежать модуль) подразумевает, пожалуйста, подумайте, пожалуйста, глубоко.

8Два провода, но изображение, что есть на самом деле третьи линии, то есть Земля, когда выходной ток модуля к отбору коллектора, В дополнение к текущему входному терминалу подключен коллектор mA ", получили с" заземлением V +" Парная ссылка отводной коллектор на пути формирования полного петли тока.Вот самое базовое представление о физике, но здесь часто есть большое количество пользователей, чтобы сделать ошибки низкого уровня, обязательно обратите внимание.

Ребенок, независимо от стоимости производства, только стремление к производительности, точности и стабильности, с использованием 232 Изоляции Питания связи, Фотоэлектрической изоляции, с использованием дорогой XTR115 4 ~ 20mA выходной ток, это редкость в Taobao в той же продукции, вы не смотрите на написанный передатчик 4 ~ 20 мА, Но это не то же самое, пожалуйста, тщательно проверяйте!

Размер машины: 46,8 мм x 86 мм

Установка: направляющий рельс

После введенияСтандартный с протоколом MODBUS RTU ptz-камерыСоглашения и, в том числе и в HD качестве

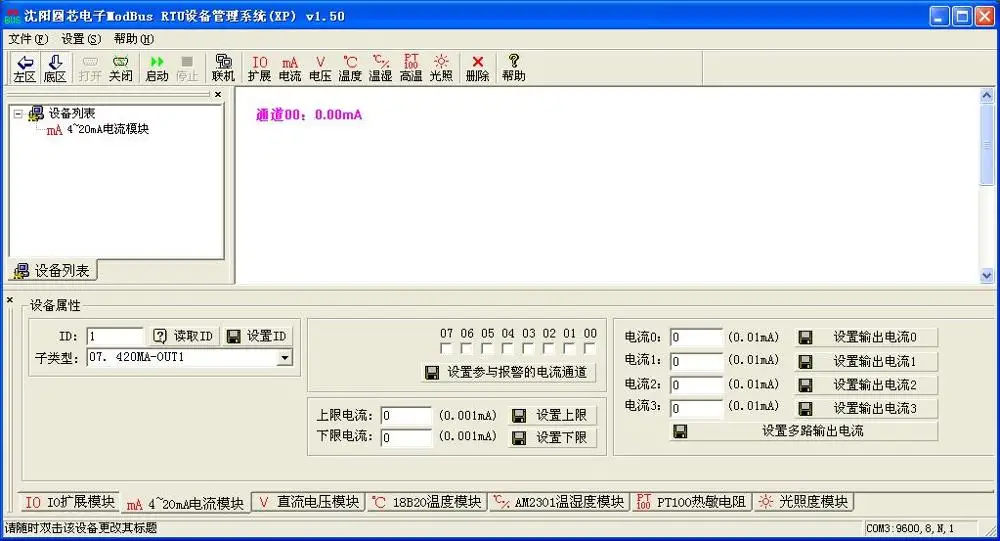

В этом магазинеПредоставляем бесплатнуюПрограммное обеспечение управления ПК является следующим:

Некоторые из функций, предоставленных программным обеспечением, не могут быть представлены здесь, пожалуйста, используйте пользователя после покупки

1, Связь скорость передачи данных:9600,8, N, 1

Формат данных: шестнадцать

2, Функция кода на основе"03Расширенный набор команд для чтения H

2-0, онлайн-тест

Пример: 485 автобус подключен к a420MA-OUT1Тип от машины, ID для 01 H, он может отправить онлайн команду, тест связи.

Формат сообщения:

Эта инструкция может считывать только 1 слова, многосчитывать неверно.

О входящем сообщении Формат:

В данных, возвращенных с машины, высокий байт 01 H представляет родительский тип, и низкий байт 03 H представляет подтип, и два типа фиксированы.

2-1, прочитайте идентификатор раба

Пример: 485 автобусПросто повесить вверх по одномуТип 420MA-OUT1С машины, чехол может быть выдан для чтения команды ID

Формат сообщения:

О входящем сообщении Формат:

2-3, чтение выходного тока

Пример: 485 автобус подключен к a420MA-OUT1Тип 4 ~ 20mA передатчик тока, ID 01 H, в общей сложности 1 выходной канал тока, считывает текущее выходное значение канала.

Формат сообщения:
