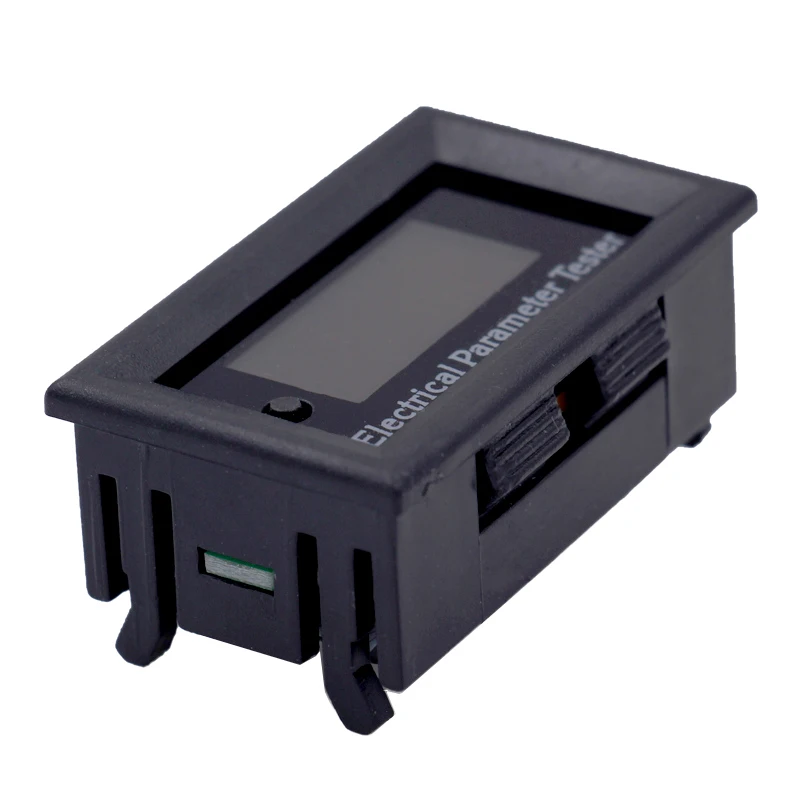

Цифровой амперметр Вольтметр постоянного тока 100 В 50 А мощность напряжение ток

5 шт./лот Цифровой Амперметр Вольтметр постоянного тока 100V 50A Amp Вольт ватт мощность энергии напряжение переменного тока Емкость метр тестер

Электрический OLED тестер параметров

-100V/50A-100A

Технические параметры:

Напряжение Диапазон измерения: DC00.0-99.9V время Диапазон измерения: 0-99h59min

Диапазон измерения тока: DC00.0-50.0A (50A диапазон) DC00.0-99.9A (100A диапазон)

Диапазон измерения мощности: 0-999,9-5000w (диапазон 50A) 0-999,9-99w (диапазон 100A)

Диапазон измерения температуры: -15 °C ~ 60 °C Диапазон емкости: 0-999,99-9999,9 Ач

Диапазон аккумуляторов: 0-99999wh-9999kwh точность измерения напряжения: ± (0.5% + 2 цифры)

Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 28 г

Размер продукта: 48 мм * 29 мм * 22 мм (Д * Ш * В)

Инструкция по интерфейсу дисплея:

①Run времени

Батарей ② светодиодный дисплей

③Data набор

④Temperature дисплей

⑤Capacity дисплей

⑥Voltage дисплей

⑦Current дисплей

⑧Energy дисплей

Инструкция по эксплуатации

Когда измеряют, меняют диапазон и калибруют ноль, он должен быть соединен с соответствующим шунтом.

Изменение диапазона работы:

Заводской диапазон измерений по умолчанию составляет 100 А; Если переключиться на диапазон 50 А, Пожалуйста, подключите шунт 50 А и удерживайте нажатие кнопки для включения, пока экран не будет отображаться «50 А», затем отсоедините ключ. В настоящее время изменения диапазон будет сделан. Если вы хотите переключиться на диапазон 100A, Пожалуйста, подключите шунт 100A и работайте таким же образом.

Калибровка нуля операции

В связи со старением компонентов и влиянием температуры окружающей среды может быть небольшая погрешность для текущего чтения, особенно при измерении низкого тока. Для калибровки: 1, Выключите устройство. 2, подключите шунт и отсоедините нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4, включите meter.5, отпустите кнопку, когда на экране появится «AAA». Сделано

Инструкция по эксплуатации кнопки:

Данный тестер имеет две группы данных 0 и 1, и группы данных переклюжаются, нажимая на кнопку.

Когда группа данных входит в 1, емкость и энергия тока будут храниться после выключения питания. И сохраненные значения будут накапливаться после включения. Когда группа данных 0, емкость и энергия тока будут храниться после выключения питания; Когда питание в следующий раз, сохраненная емкость и энергия мигают, отображаются. Но в тех случаях, когда Новинка емкость до 0,01 АХ, сохраненный потенциал и энергия будут покрыты, и значения начнутся. В двух групп данных, собранные значения могут быть очищены до нуля, сохраняя нажатие кнопки.

Инструкция по монтажной схемы:

①Red тонкая грань

②Black тонкая грань

③Yellow тонкая грань

③Yellow тонкая линия

⑤Black толстыми линиями

⑥Load

⑦Shunt

Пожалуйста, убедитесь, что проводка правильная в строгом соответствии с схемой проводки.

Использование изолированного блока питанияДля измерения мощности

Два источника питания должны быть изолированы и не иметь никаких соединений между ними. Напряжение изолированного источника питания должен быть меньше 60V

Использование системы для измерения мощности

Черный тонкий провод ничего не соединяет, и вам следует использовать изолятор, чтобы избежать короткого замыкания.

Используйте конвертер для измерения мощности, чтобы включить измеритель мощности с помощью DC-DC

Черный тонкий провод ничего не соединяет, и вам следует использовать изолятор, чтобы избежать коротких замыканий. Конвертер для DC-DC должен быть общей катодной конструкцией.
