Набор для интеллектуального слежения diy-это вводный электронный комплект, предназначенный для помощи детям или электронным, энтузиастам и новичкам в изучении основных электронных знаний, таких как Пайка и простые схемы (схема фотоэлектрического датчика, компаратор напряжения, вождение двигателя, ИК-датчик, C51 MCU) Умный комплект разработан на основе принципа инфракрасного датчика и разницы в отражательной способности, когда светильник излучает белый и черный предметы, красный светодиодный светильник излучает красный светильник, затем светильник будет отражен на фоторезистор, Схема будет обнаруживать сопротивление обнаружению, если автомобиль находится в белой области и автоматически регулирует направление движения. Программирование отсутствует, и все пайки подходят для начинающих, что делает их идеальными для начинающих электронных энтузиастов.
Легко сделать, мы не поставляем вам руководство, вместо этого мы поставляем вам некоторые шаги сборки и схемы.
Сборка шаги:
Первый шаг: часть сварочной цепи
Эта часть относительно проста, в соответствии с принципом сварки исходная высота от низкого до высокого, как и последовательность сварки. Сначала мы должны припаять восемь резисторов, не забудьте использовать мультиметр для подтверждения их сопротивления. Некоторые другие полярные компоненты, такие как Триод, светодиодные фонари, электролитические конденсаторы и т. д. Эти компоненты должны сослаться на наше изображение в направлении сварки, сварочных конденсаторов, короткий штырь отрицательный. При сварке светодиодный, длинный штырь положительный. Обратите внимание, что время сварки не может быть слишком длинным, что может сжечь компоненты, D4, D5, R13, R14 может быть временно не сварено, чип интегральной схемы также может временно не вставляться в базу.
Шаг 2: механическая сборка
Прежде всего, нам нужно использовать винты и гайки, чтобы зафиксировать ролик на печатной плате, а затем вставить батарейный блок на печатную плату через двусторонний клей, батарейный блок на проводе через запасное отверстие, а затем приварен к печатной плате, Красная линия подключается к источнику питания + 3 в, желтая линия соединяется с заземлением, затем нам нужно собрать колеса, сначала подключить фиксированное отверстие к Весле двигателя, А затем закрепите с помощью винта, чтобы предотвратить отключение колес, Наконец, нужно иметь два колеса с мотором, чтобы прикрепить к фиксированному положению на печатной плате. Наконец, провод двигателя также приварен к фиксированному положению на печатной плате.
Шаг 3: Установите фотоэлектрическую цепь
Установите фоторезистор и светильник, излучающий диод на противоположной стороне печатной платы, то есть в нижней части передней части автомобиля, держите расстояние заземления около 5 мм, И держать сопротивление и расстояние между диодами составляет около 5 мм, и, наконец, тест мощности.
Step4: автомобиля отладки
Подключите две батарейки АА в аккумуляторную коробку, а затем поверните переключатель в положение «on», автомобиль должен двигаться вперед, на этот раз, если вы держите левый Фоточувствительный резистор, автомобиль с правой стороны колеса должен повернуть, Если вы держите правый резистор, левая сторона колеса должна быть повернута, если автомобиль работает назад, при одновременном обмене провода на два двигателя, если только одна сторона спинки, Затем нужно только обменять провод задней стороны.
![Tracking Car (12)]()

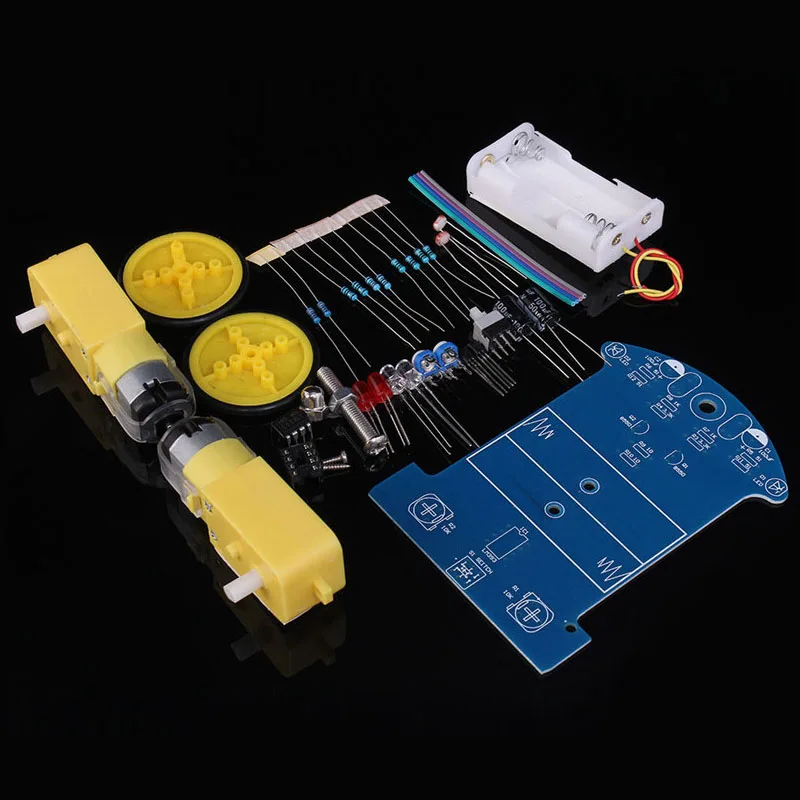

Посылка список
|
Компоненты
|
Параметры
|
Количество
|
|
Напряжение компаратора
|
LM393
|
1
|
|
IC гнездо
|
8-pin
|
1
|
|
Электролитический конденсатор с алюминиевой крышкой
|
100 мкФ
|
2
|
|
Регулируемый резистор
|
10K
|
2
|
|
Цвет кольцо резистора
|
3,3 K ohm
|
2
|
|
Цвет кольцо резистора
|
51 Ом
|
4
|
|
Цвет кольцо резистора
|
1K ohm
|
2
|
|
Цвет кольцо резистора
|
10 Ом
|
2
|
|
Фотопроводник
|
CDS5
|
2
|
|
Светодиодный
|
3 мм
|
2
|
|
Светодиодный
|
5 мм
|
2
|
|
Триод
|
8550
|
2
|
|
Переключатель
|
|
1
|
|
Мотор-редуктор
|
JD3-100
|
2
|
|
Автомобиль колесная деталь
|
|
6
|
|
Силикагель
|
25*2,5 мм
|
2
|
|
Автомобильные колеса винт
|
M3x10mm
|
4
|
|
Автомобильные колеса гайка ходового винта
|
M3
|
4
|
|
Концентратор винт
|
M2.2 * 7 мм
|
2
|
|
Универсальный колеса винт
|
M5x30mm
|
1
|
|
Универсальный колеса гайка ходового винта
|
M5
|
1
|
|
Универсальный колеса
|
M5
|
1
|
|
Печатная плата
|
D2-1
|
1
|
|
Соединительный провод
|
Красный
|
1
|
|
Соединительный провод
|
Черный
|
1
|
|
Батарея чехол
|
AAx2
|
1
|
![Tracking Car (11)]()
|
![Tracking Car (3)]() ![Tracking Car (1)]() ![Tracking Car (2)]() ![Tracking Car (10)]() ![Tracking Car (4)]() ![Tracking Car (8)]() ![Tracking Car (9)]()
![Tracking Car (7)]() ![Tracking Car (5)]() ![Tracking Car (6)]()
