Название продукта: Высокоточный регулятор температуры

Модель продукта: W1411

Диапазон измерительного контроллера:-55-120 ℃

Диапазон регулятора температуры:-19-99 ℃

Точность обнаружения температуры: ±3℃

Точность контроллера температуры: 1℃

Датчик температуры: NTC10K/B3435L = 1 м

Мощность питания: DC12V

Тип выхода: 10А релейный выход

Условия применения:-25-55 ℃

Размер панели: 90*60 мм

Размер отверстия: 70*50 мм

Инструкция по установке: если температура находится в интервалах после включения питания, пожалуйста, начните вывод вовремя. Отключите время остановки.

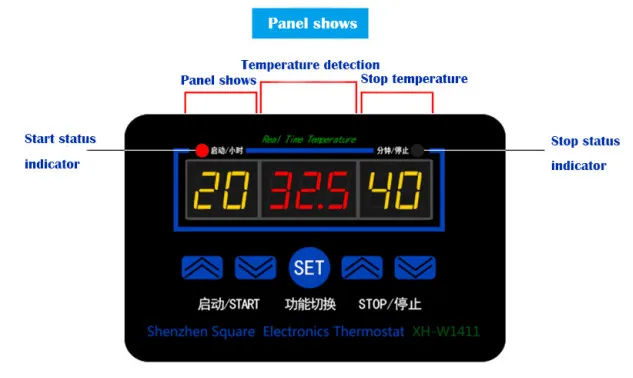

Набор функций переключатель/запуск и выключение

В состоянии запуска нажмите кнопку «установить» три секунды для запуска и выключения, если он отключен после выключения, он будет держать состояние выключения при включении снова. Во время нормального использования. Нажатие кнопки «SET» переключается в F-1 (непрерывная работа), F-2 (регулярное отключение), F-3 (регулярное Запуск), функция переключения (F1-F3 является дополнительной функцией использования, нет никакого влияния для установки регулятора температуры)

Температура коррекции

Отсоедините термостат, нажмите кнопку «установить», чтобы включить, войдите в функцию коррекции температуры. Отображение экрана --- 000 ----. Увеличение или уменьшение температуры на основе температуры перед исправлением. Максимальный диапазон-9,9-99℃, завершена коррекция, фактическая температура = значение перед коррекцией температуры + коррекция значения.

Функция самоконтроля

Нажмите Левую кнопку настройки температуры ▲▼ в то же время, чтобы быть включенным, затем Войдите в функцию самопроверки.

Восстановление заводских настроек.

Нажмите Левую кнопку настройки температуры ▲▼ в то же время, чтобы быть включенным, экран показывает 88-888-888, завершенный восстановление заводской настройки после тревоги зуммер.

Продукт взнос шаги

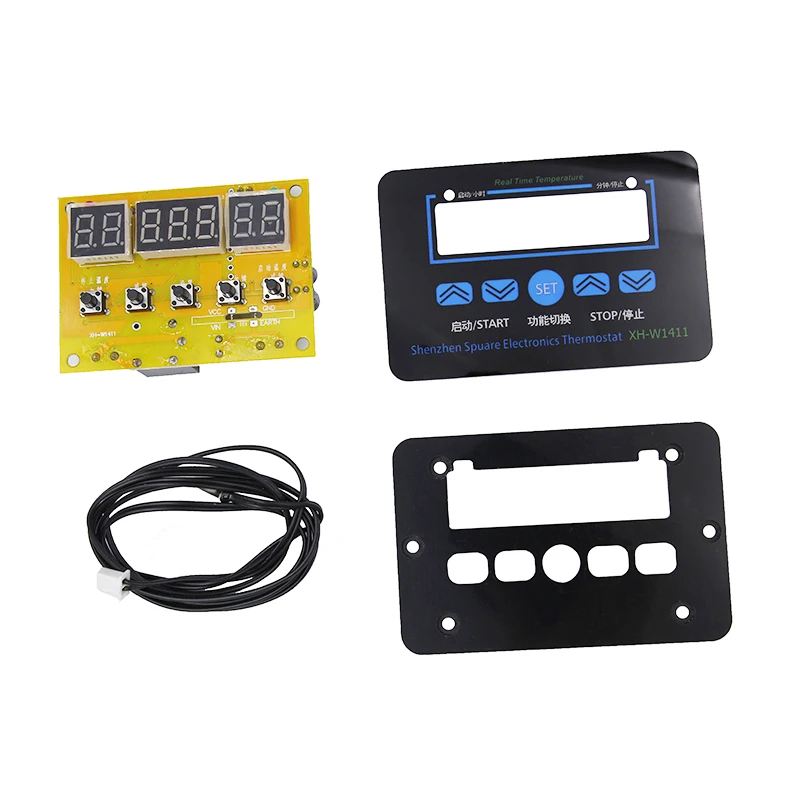

1. Соединенная и фиксированная основная плата и пластиковая панель колоннами, затем запираются гайки.

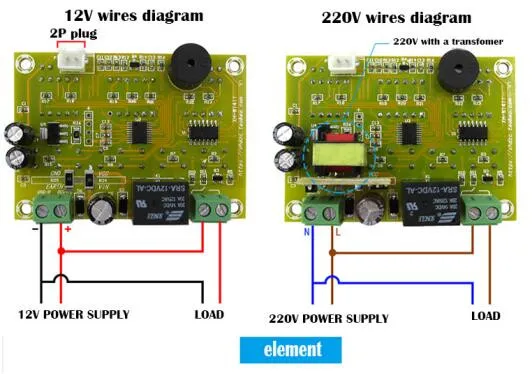

2. См. Схему цепи для подключения источника питания и линии управления нагрузкой.

3. Откройте отверстие 70*50 на корпусе в соответствии с чертежом.

4. Поместите датчик температуры в место, где необходимо контролировать температуру,

Установите Пуск и начните и остановите температуру в соответствии с требованиями.

Судовой режим нагрева и охлаждения автоматически.

Температура запуска <температура остановки = режим нагрева

Например для контроля нагрева воды

Остановите нагревание при температуре 60 ℃ после повторного нагрева при падении температуры до 45 ℃

Режим настройки:

Установите температуру запуска при 45 ℃, установите температуру остановки при 60 ℃

Метод настройки показывает, как показано ниже,

Tart-up температура> стоп-температура = режим охлаждения

Например, для контроля тепловыделения теплицы

Запуск вентиляционного вентилятора при температуре при 35 ℃, остановка при температуре при 35 ℃

Режим настройки:

Настройка температуры запуска при 35℃, настройка температуры остановки при 32℃

Метод настройки показывает, как показано ниже,
