Большой мощный квадратный волновой контроллер 48v60v72v50A800W1500W2000W 18mosfet для электровелосипеда скутера мотоцикла трехколесный велосипед

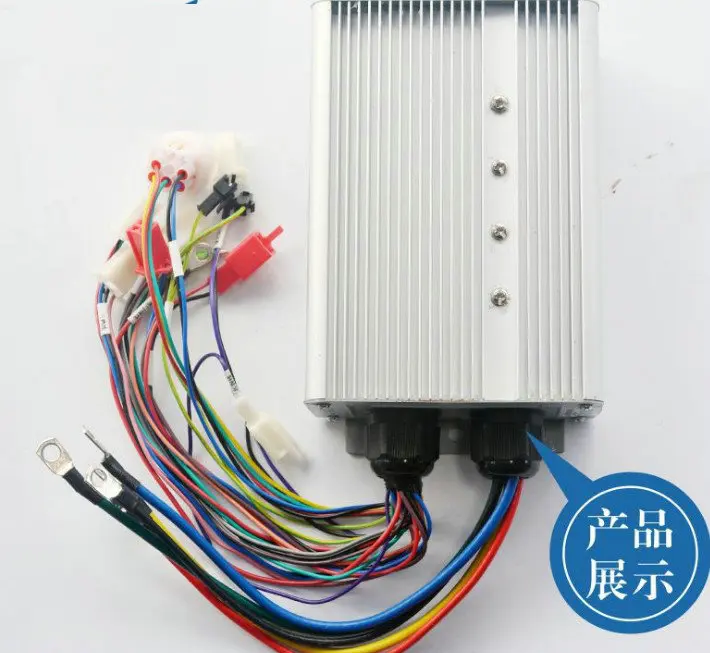

Это бесщеточный контроллер для электрического велосипеда с большой мощностью, например, для погрузки, скутера, мотоцикла, трехколесного велосипеда и т. д.

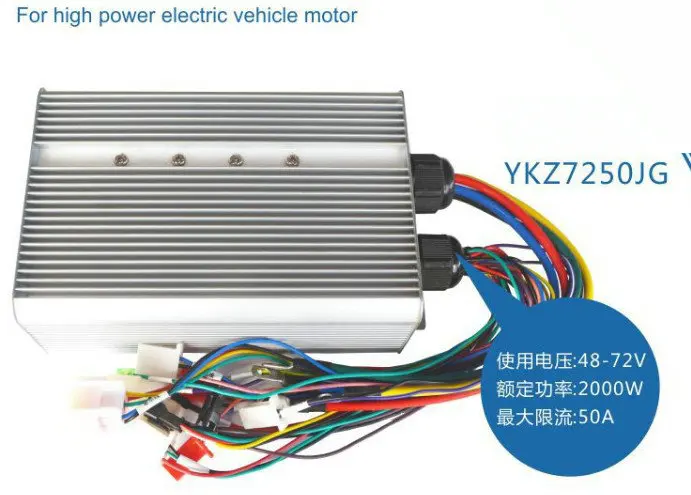

48V-96V, 50A, рекомендуется для 800 Вт мотор.

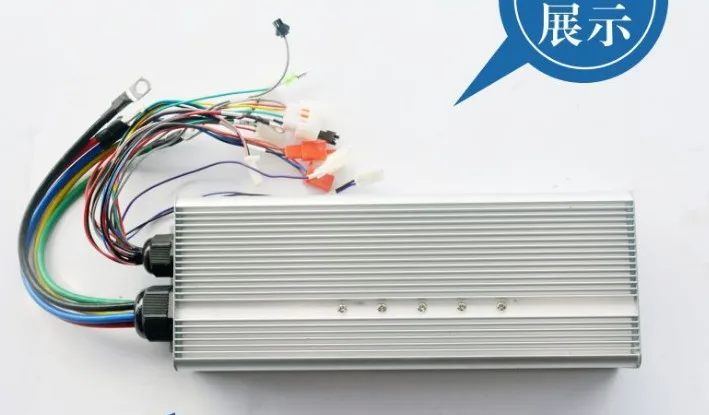

Размер контроллера 165*116*60 мм

Пожалуйста, прочитайте следующие шаги:

Точка 1: когда вы получите контроллер, сначала проверьте этикетку на контроллере,

1. Там будет номинальное напряжение, такое как 60 в, означает, что это для электромобиля с батареей 60 в, и, пожалуйста, не используйте этот контроллер выше номинального напряжения.
2. Для этого контроллера на этикетке будет точка защиты от низкого напряжения, например 42 в, означает, что когда напряжение батареи ниже этого отмеченного напряжения, контроллер перестанет работать
3. По умолчанию этот набор контроллеров подходит для двигателя с фазовым углом 120 градусов, если без специальных примечаний,

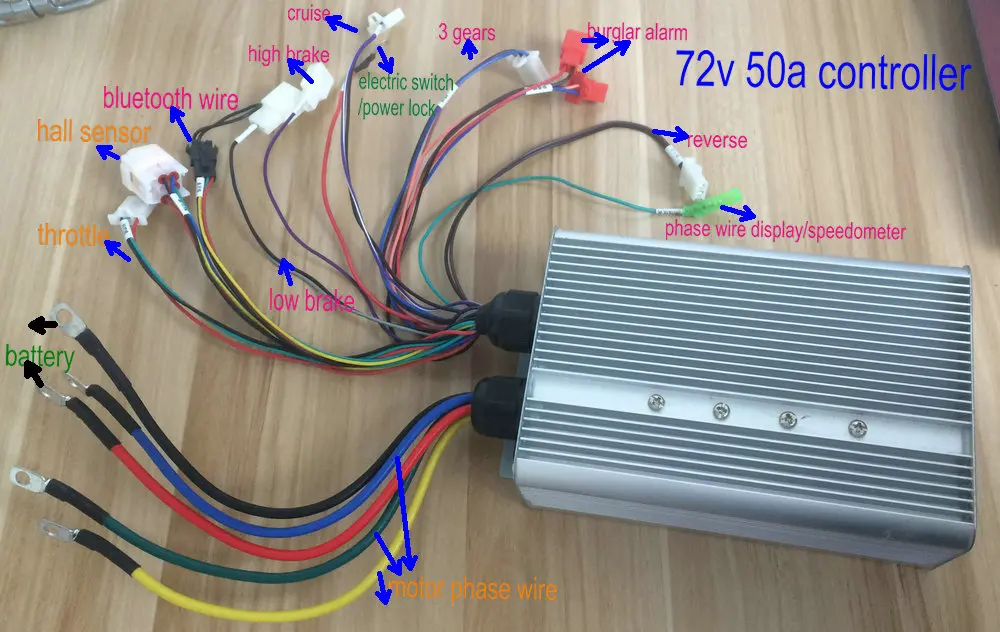

Способ подключения для этой модели контроллера

1, мягкий или жесткий выбор

Два серых провода с черными соединителями. Когда не подключен, это мягкий старт. При подключении трудно начать. Клиент, пожалуйста, выберите в соответствии с вашими потребностями.

2. Мы принимаем дизайн «дисплей:Один зеленый провод с разъемом цилиндрической формы, это выход дисплея фазового провода. Другой зеленый провод с белым основанием-выход холла, клиент может выбрать в соответствии с вашим дисплеем автомобиля.

3. Круиз:Фиолетовый + черный: Круизная проволока обычно подключается к кнопке, при езде, если вы нажмете эту кнопку, ваш автомобиль перейдет в режим круиза.

Круиз ручного управления: Нажмите тормозную ручку или Сброс дроссельной заслонки до нуля. Если вы снова нажмете кнопку круиза, транспортное средство будет остановлено/заблокировано, батарея перейдет в режим защиты от пониженного напряжения.

4. 3 шестерни;Розовый/черный/синий провода-красный для 3 скорости регулировки провода. Когда розовый соединяется с черным, это высокая скорость. Синий + черный = низкая скорость. Когда 3 провода не соединяются друг с другом, это средняя скорость по умолчанию.

Здесь ваш контроллер должен совпадать с дроссельной заслонкой, которая имеет 3 переключения передач-вы можете забрать из bellow link

Https:/store/group/throttle-with-functional-switch/2802219_510789702.html?spm=2114.12010108.0.0.vBYy7w

5. Высокая стоп-сигнал: Фиолетовый провод + белый разъем, предназначен для высокого уровня сигнала тормоза. Когда сигнал торможения транспортного средства является положительным входом сигнала (высокий тормоз), контроллер перестанет работать.

6. Низкий тормоз:Серый + черный провод и белый разъем низкого уровня сигнала тормоза. Подключение серого провода и черного провода при торможении контроллер останавливается на работе.

7. Пустая передача и Реверс:Коричневый + черный + серый и с белым разъемом. Когда коричневый провод соединяется с черным проводом, включается Обратная функция, ретвируйте дроссельную заслонку, транспортное средство будет двигаться назад. Когда серый провод и черный провод подключены, пустая передача, контроллер останавливается на работе.

Здесь вы можете использовать некоторыеДроссельная заслонка с пустым обратным переключателем. Или один переключатель для соответствия с этим контроллером.

Такие, как показано ниже

Https:/store/product/twist-throttle-gas-handle-grips-with-forward-reverse-empty-gears-switch-electric-scooter-tricycle-ATV-buggy/2802219_32797715326.html?spm=2114.12010612.0.0.b2d742

Https:/store/product/twist-throttle-gas-handle-grips-with-forward-reverse-empty-gears-switch-electricscooter-bike-tricycle-ATV-buggy/2802219_32797731074.html?spm=2114.12010612.0.0.eY2vXZ

8. Низкий тормоз и охранная сигнализация.:Красный черный провод соединяется с устройством охранной сигнализации. Оранжевые синие и коричневые провода соединяются с сигнальным одиночным проводом. Пожалуйста, сравните цвет.

9/дроссельной заслонки: Красный дроссельная заслонка положительный (напряжение составляет около 4,3 v). Зеленый для провода сигнала дроссельной заслонки, черный-это отрицательная мощность дроссельной заслонки. Обратите внимание: Пожалуйста, подключите дроссельную заслонку, а затем протестируйте, и не используйте пинцет и другой Металл для короткого замыкания и регулировки скорости.

10. Провод датчика Холла: Красный-это сила холла, черный-сила Холла Отрицательная. Желто-зеленый и синий-это 3 сигнальные провода холла. Внимание, пожалуйста: при подключении провода датчика Холла с двигателем, пожалуйста, сравните цвет.

11. Двигателя двигателем постоянного тока однофазный провода:Желто-зеленый и синий 3 штуки высокотемпературного провода должны совпадать с вашим проводом фазы двигателя.

12. Основной провод питания

Красный для положительной батареи и черный для отрицательной батареи.

13. Электрический выключатель/провод блокировки питания,Должны подключаться к выключателю блокировки питания транспортного средства.

Установите следующие шаги:

1. Выключить питание всего транспортного средства:

Поддерживайте транспортное средство, Пожалуйста, подключите питание + толстый красный провод и толстый черный провод и электрический переключатель. И подключите контроллер фазный провод с проводом фазы двигателя, подключите контроллер hallsensor провод с проводом датчика Холла двигателя. Затем подключите провод дроссельной заслонки.

1. Включите автомобиль и слегка поверните дроссель,Обычно в это время двигатель будет работать, звук чистый. В том случае, если есть сильный шум или вы думаете, что звук не является нормальным рекомендуется прекратить пользоваться дроссельной заслонки, то вам нужно отрегулировать 3 фазный провод мотор в комплекте с контроллером фазы провода. Или для регулировки датчика Холла двигателя в соответствии с проводом датчика Холла контроллера. До тех пор, пока двигатель не будет работать нормально, вы можете продолжать подключать другие провода. Держите те провода, которые вам не нужны, неподключенными и хорошо упаковывайте их в сторону, а затем закрепите контроллер, чтобы закончить установку.

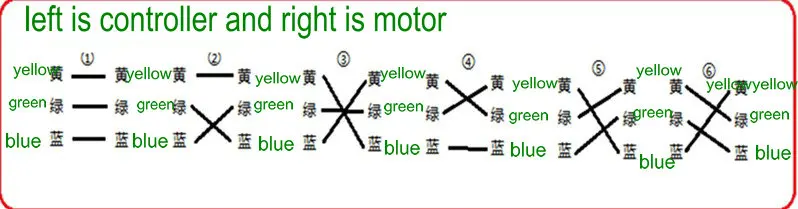

3. Следуйте изображению, чтобы соответствовать фазе двигателя с фазой контроллера.

4. Если двигатель работает в противоположном направлении, необходимо отрегулировать его, сначала Замените 2 провода датчика Холла контроллера желтым и зеленым и синим, затем Настройте в соответствии с изображением выше.

Цена указана за образец

При заказе большого количества вы получите большую скидку,

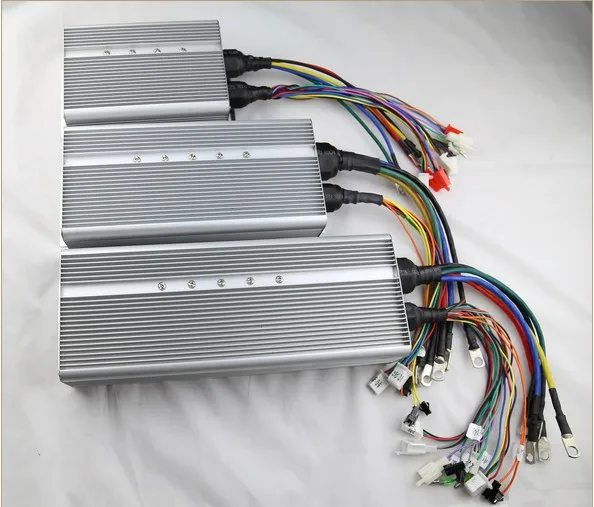

Эта модель контроллера приветствуется китайским производителем электромобилей.

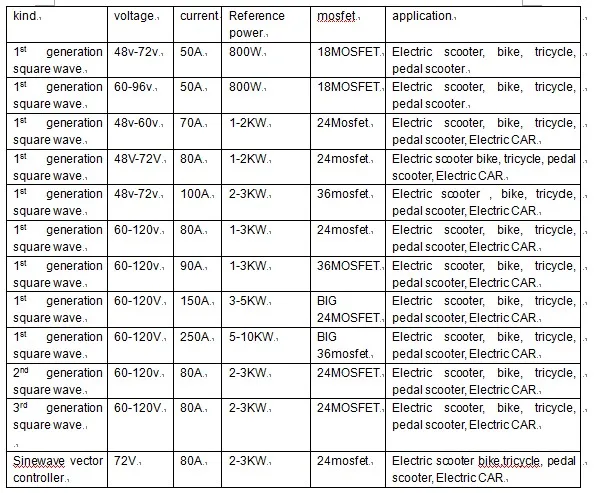

Также есть много различных напряжений и тока для вашей справки. Если нужно, пожалуйста, оставьте сообщение.
