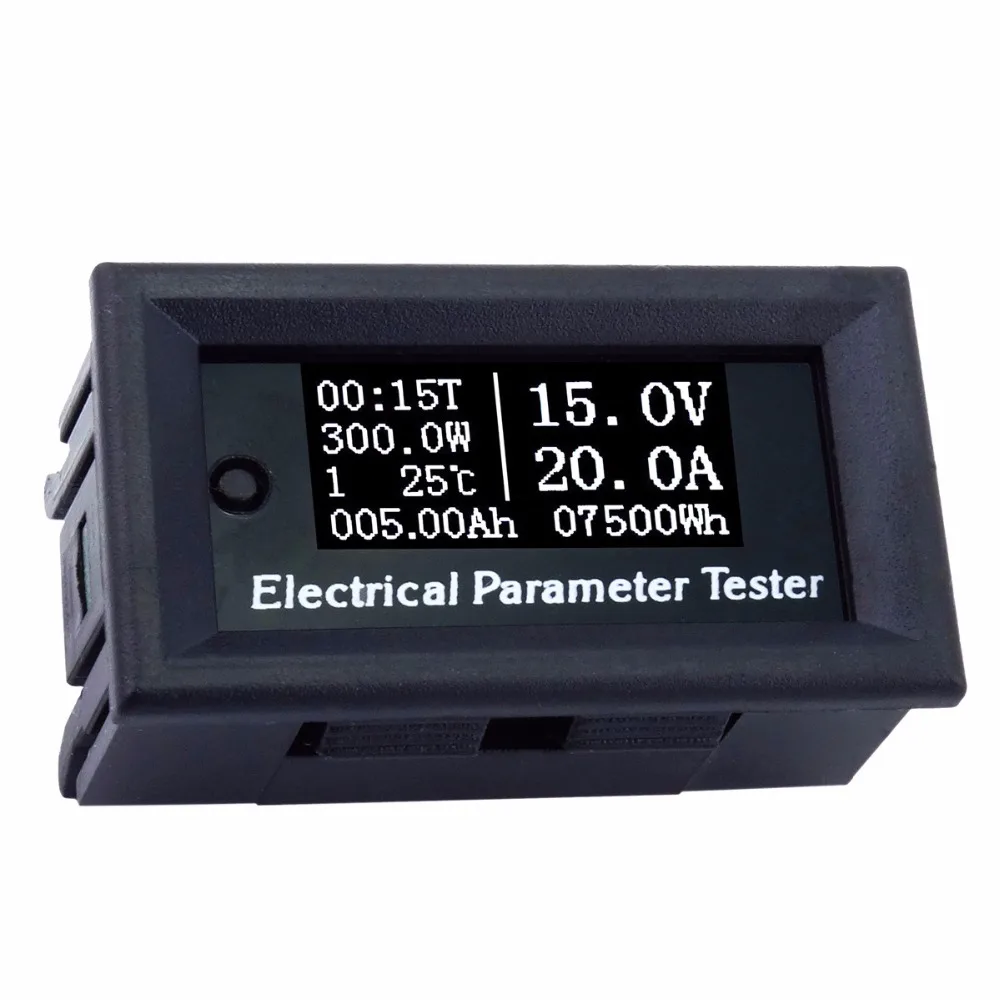

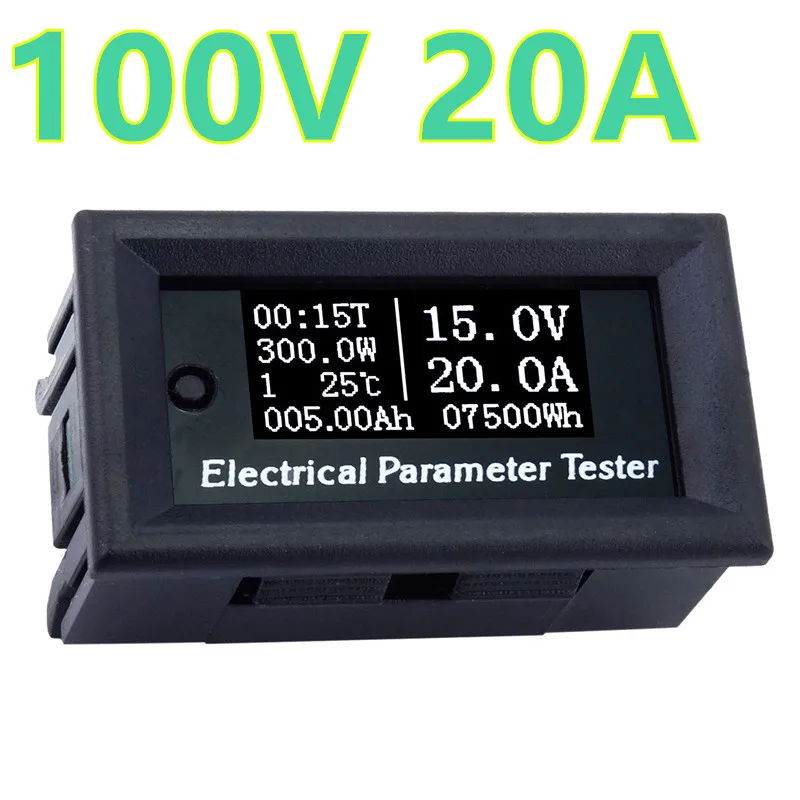

Цифровой светодиодный дисплей Вольтметр Амперметр Напряжение Ток время температура Мощность измеритель мощности DC 100 в 20A

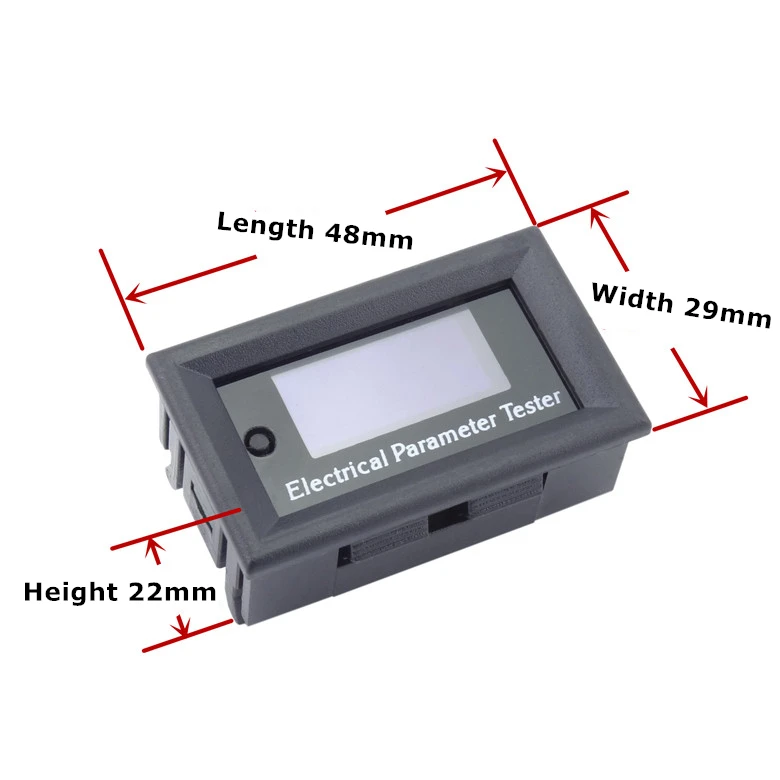

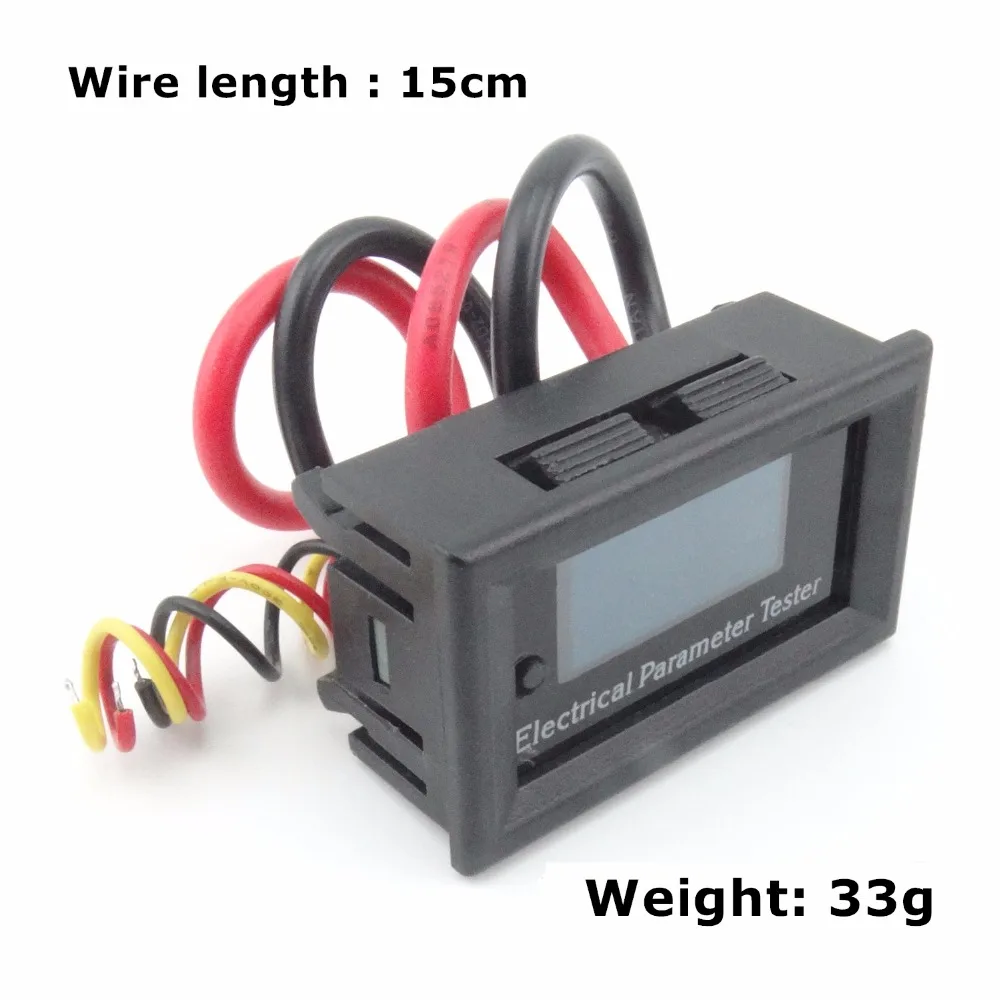

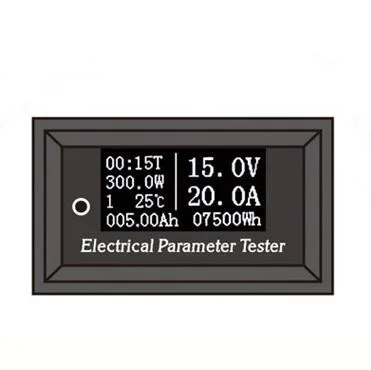

  Тестер электрических параметров -100В/20А Технические параметры: Диапазон измерения напряжения: DC00.0-99.9V диапазон измерения тока: DC00.0-20.0A Диапазон измерения времени: 0-99h59minpower Диапазон измерения: 0-999,9-2000 Вт Диапазон измерения температуры: -15 ° c ~ 60 ° c Диапазон емкости: 0-999,99-9999,9 Ач Диапазон аккумулирования энергии: 0-99999Wh-9999KWh точность измерения напряжения: ± (0.5% + 2 знака) Точность измерения тока: ± (1% + 2 цифры) Вес изделия: 33 г Размер изделия: 48 мм * 29 мм * 22 мм (Д * Ш * В) Инструкция по интерфейсу дисплея: ①Время работы ②Дисплей питания ③Набор данных   ④Отображение температуры ⑤Отображение емкости Display дисплей напряжения ⑦Отображение тока ⑧Дисплей энергии Кнопка функциональная Инструкция: Этот тестер имеет две группы данных 0 и 1; И группы данных переключаются нажатием кнопки. Когда группа данных-1 группа, емкость тока и энергия будут храниться после выключения питания. И сохраненные значения будут накапливаться после включения питания. Когда группа данных является группой 0, емкость тока и энергия будут храниться после выключения питания; Когда питание в следующий раз, сохраненная емкость и энергия будут мигать. Но когда Новая Емкость до 0,01 Ач, сохраненная емкость и энергия будут покрыты, и значения начнутся. В двух группах данных накопленные значения могут быть очищены до нуля, удерживая нажатие кнопки. Нулевая калибровка При старении компонентов и влиянии температуры окружающей среды может быть небольшая ошибка при чтении тока, особенно при измерении низкого тока. Для калибровки: 1, Выключите устройство 2, отсоедините нагрузку. 3 нажмите и удерживайте переднюю кнопку. 4. Включите устройство. 5. Отпустите кнопку, когда вы увидите «AAA» на экране. Сделано Инструкция по монтажной схеме: ①Красная тонкая линия ②Черная тонкая линия ③ Желтая тонкая линия ④Красная Толстая линия ⑤Черная Толстая линия Load нагрузка Пожалуйста, убедитесь, что проводка правильная в строгом соответствии с схемой проводки.         Использование изолированного источника питания для питания счетчика Два источника питания должны быть изолированы и не иметь никаких соединений между ними. Напряжение изолированного источника питания должно быть меньше 60 в                 Использование системы для питания счетчика Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания.                   С помощью DC-DC преобразователя для измерения мощности Черный тонкий провод ничего не соединяет, и вы должны использовать изолятор обернуть его, чтобы избежать короткого замыкания. DC-DC конвертер должен быть общей катодной структурой.
