Для USB передатчика CAN bus анализатор совместимый с ZLG easyarm CANOpen J1939 USBCAN II 2 карты|card

Для USB передатчика CAN bus анализатор совместимый с ZLG easyarm CANOpen J1939 USBCAN II 2 карты|card

Нажмите кнопку просмотра видео"Guangcheng technology USBCAN-OBD оборудование OBD интерфейс транспортного средства подключение для чтения исходных данных версия автомобиля Джейн будет направлять"Это видео подходит для начинающих, более подробная информация, пожалуйста, свяжитесь со службой поддержки клиентов, видео буфер, пожалуйста, терпеливо подождите ~

Устройства USBCAN-II C могут быть совместимы с la тестовой версией Zhou Ligong, могут тестировать программное обеспечение, can Pro, что позволяет пользователям использовать наше оборудование для дальнейшего использования программного обеспечения.

***********ZLG может протестировать программное обеспечение***********

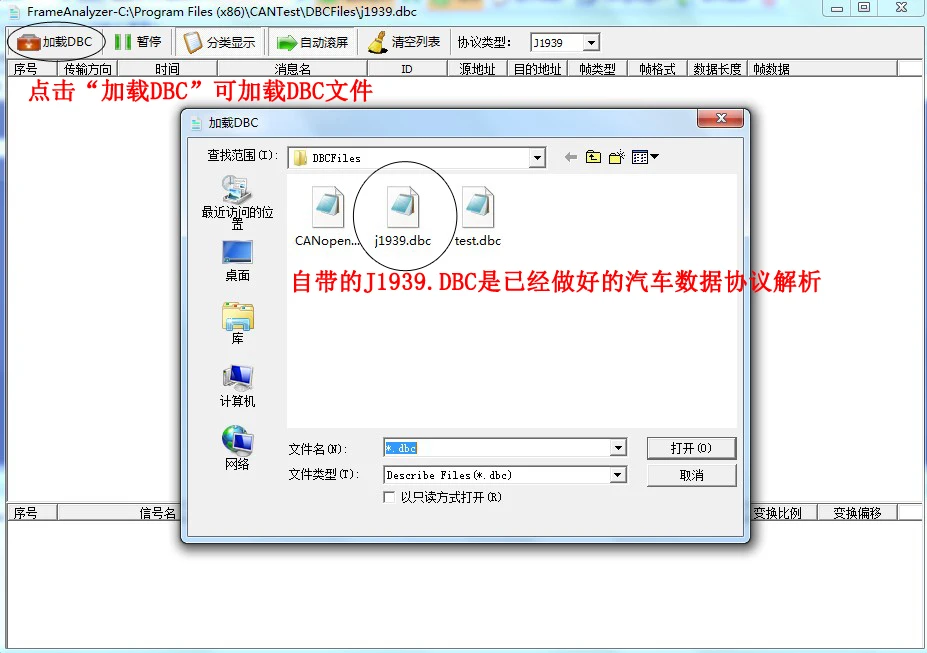

Основная функция -- DBC анализ файлов

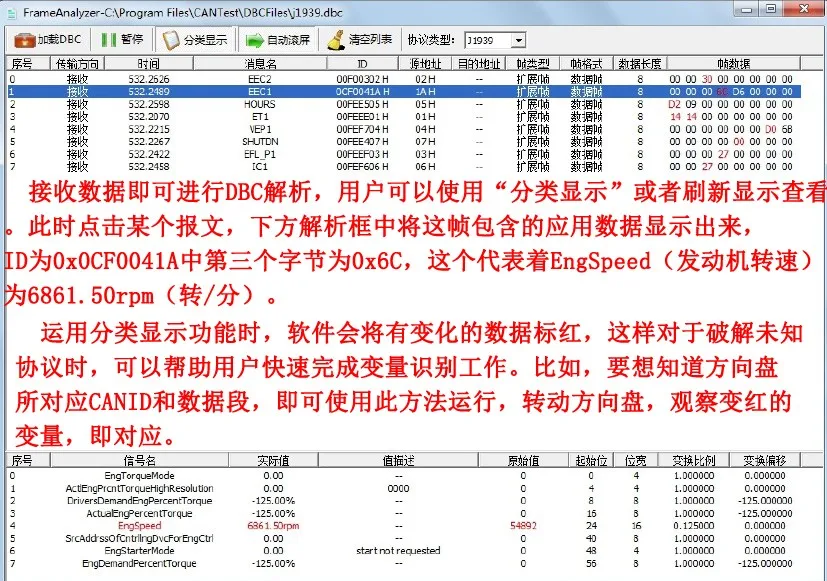

Конкретное значение стандарта CAN bus SAE J1939,Использование аналитических функций можно увидеть непосредственно в кадре данных ECU, выпущенных по значению данных, и некоторые параметры транспортного средства могут быть использованы для взлома транспортного средства может сигнализировать и отладки обслуживания,Эта функция очень удобна для приобретения данных и данных, чтобы сломать автомобиль, является важным инструментом для автомобильной электроники.

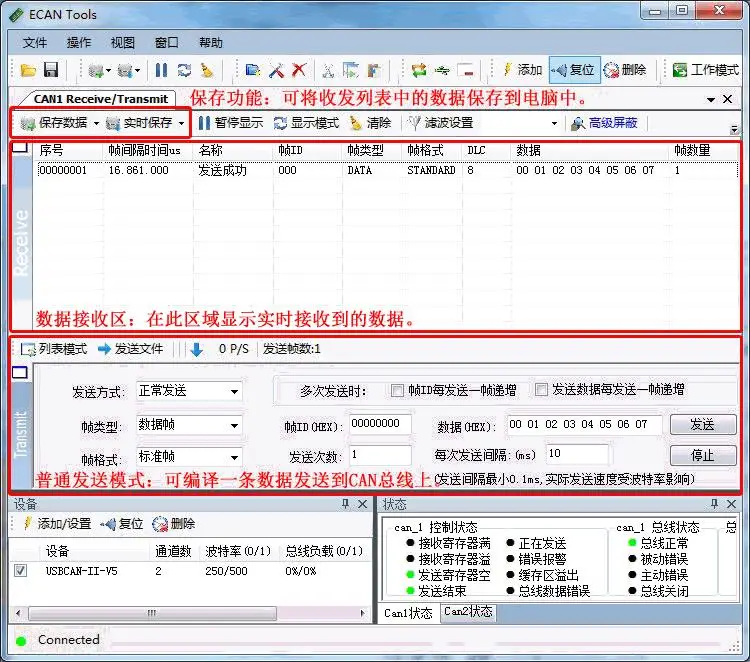

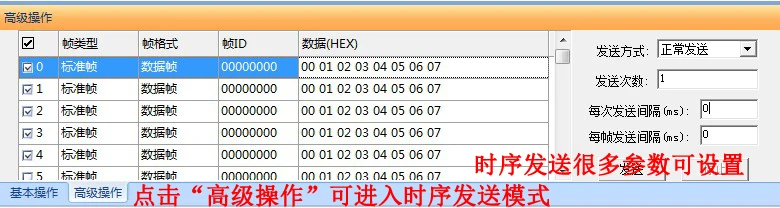

Функция передачи данных

Данные могут быть отправлены в очередь, установите интервал времени и количество раз, каждый кадр может быть отправлен для отправки до 100 кадров данных. Эта функция удобна для отправки данных на время отладки устройства, отладки протокола рукопожатия или различных целей отладки.

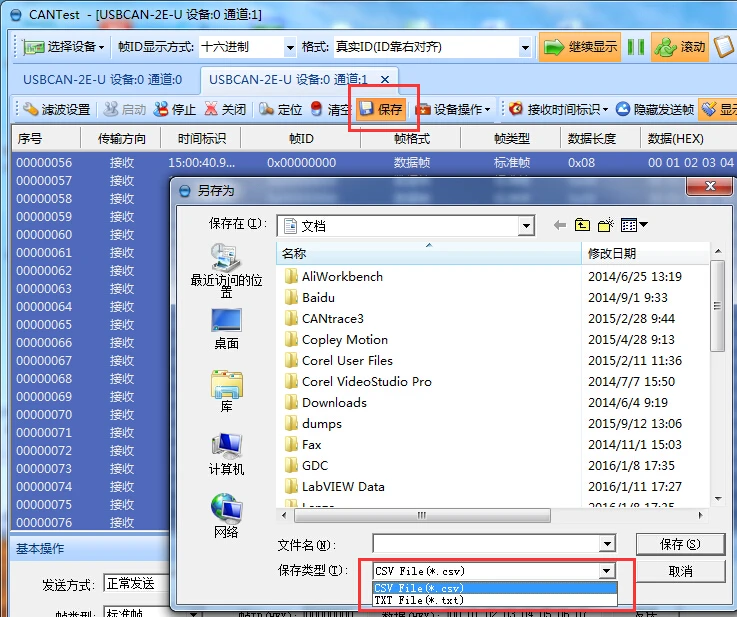

Функция сохранения данных

Данные могут быть сохранены на компьютере, поддержка формата сохранения включает в себя: текстовый файл (.Txt), файл excel (.Csv).

Статистическая скорость нагрузки на автобус

Программное обеспечение может отображать скорость нагрузки шины в реальном времени по кривой графика.

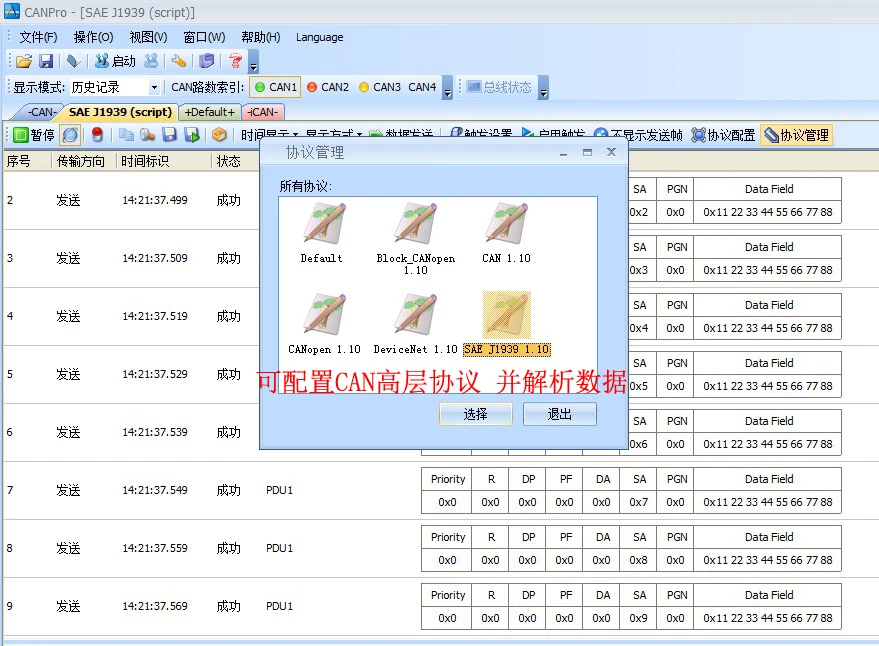

***********Платформа для анализа протоколов CAN Pro***********

Основная функция-анализ Протокола высокого уровня CAN

Вы можете анализировать стандартный протокол can bus, включая: DeviceNet, SAE J1939, CANOpen, ICAN и т. д. Эта функция для пользователей, которые не понимают протокол CAN, может быстро узнать содержание соглашения, чтобы ускорить процесс проекта.

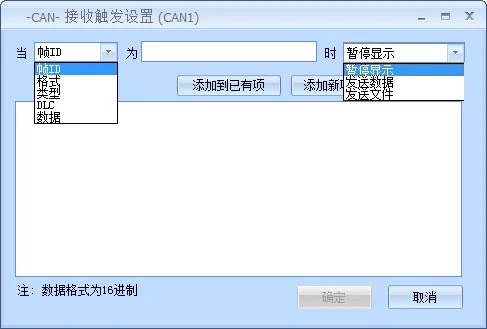

Функция запуска данных

Данные могут передаваться в соответствии с правилами, которые настроены, и данные, которые были установлены, получены при получении указанных данных. Эта функция может использоваться для обнаружения и обнаружения специальных сообщений и отладки протоколов рукопожатия.

Функция классификации данных

Все полученные данные могут быть засекречены и отображены в соответствии с соответствующими правилами, а засекреченные данные будут объединены в виде «дерева», что удобно для последующего анализа данных.

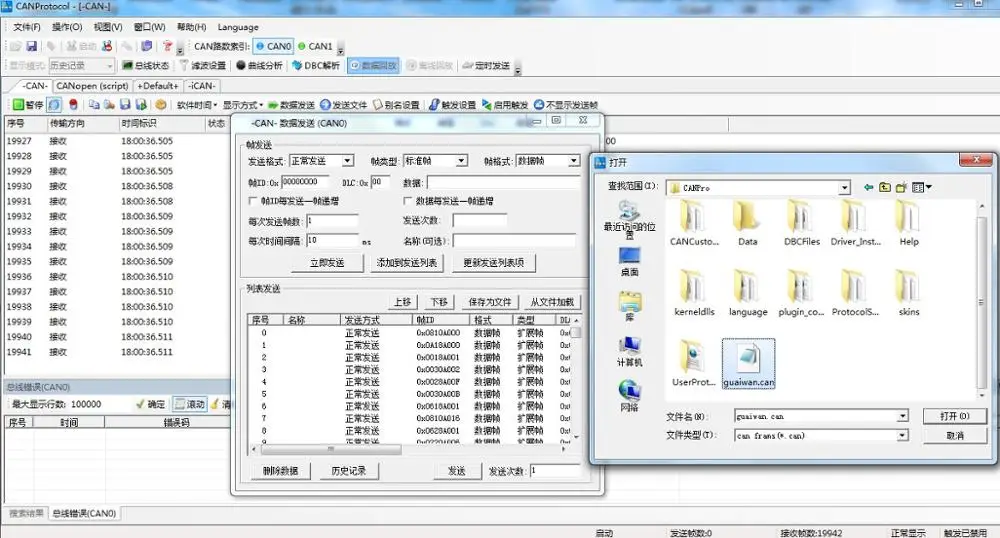

Воспроизведение данных, воспроизведение в автономном режиме

Функция воспроизведения данных может быть сохранена пакетным программным обеспечением can Pro (. can), загруженным в список, данные файла могут храниться во времени и данных обратно в автобус CAN.

Пакетный файл для загрузки списка, пользователь может легко просмотреть список для отправки данных, а также может использоваться для особых потребностей для изменения этих данных.

Функция автономного воспроизведения не может быть подключена к устройству в чехол воспроизведения сохраненного пакетного файла (. can), пользователь может использовать эту функцию для воспроизведения сохраненных данных.

Функция воспроизведения данных для анализа данных не подходит для приложений на местах, пользователи должны сохранять только полевые данные в файл, затем возвращаются в офис для воспроизведения этого файла, может достичь анализа данных обратного автобуса и моделирования до передачи данных, еще больше облегчит инженеру вернуться к анализа данных.

Извлечение физического количества, функция графического дисплея

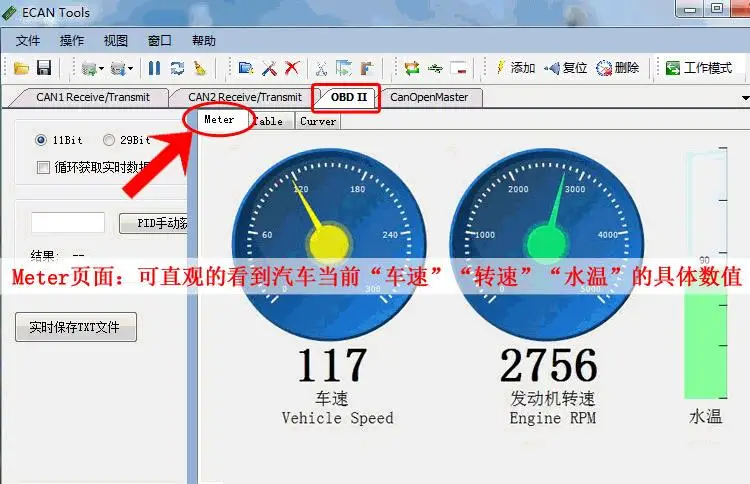

После загрузки файла DBC данные могут отображаться в режиме реального времени с помощью графика, кривой и так далее. Программное обеспечение также может поддерживать пользовательскую загрузку протокола, загружать пользовательский протокол может также нарисовать графику и кривые.

Эта функция очень полезна для пользователей, связанных с автомобилем, например, пользователь загружает файл J1939 DBC, выберите приборную панель с текущей скоростью двигателя, вы можете непосредственно видеть циферблат в текущей скорости, ниже кривой можно наблюдать в истории, скорость изменения в реальном времени, очень удобно для анализа.

Следующие страницы для USBCAN analyzer CD Guangcheng Technology Скачать адрес, пожалуйста, скопируйте адрес в браузере может быть открыт для загрузки

Флуоресцентный

CD-ROM включает в себя: драйвер устройства, программное обеспечение ECAN Tools, инструкции по программному обеспечению, две процедуры разработки и другую соответствующую информацию, обучающие материалы CAN bus и т. д.

Все цены не включены в цену страницы, если вам нужно оплатить баллы увеличения налога, пожалуйста, обратитесь в службу поддержки клиентов.

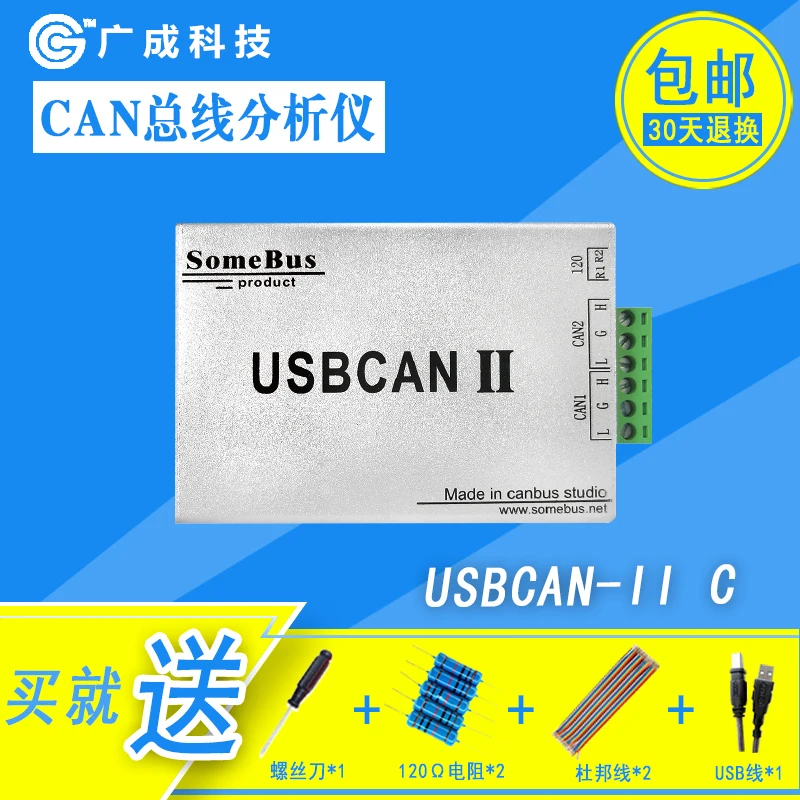

USB CAN-II C-это анализатор USB-CAN общего назначения,Независимое Двухканальное устройство,Вы можете использовать Zhou Ligong can Test, Pro two software CAN. Вы можете заменить совместимый ZLG USB-CAN II/II + (2A); Совместимый USBCAN-2E-U, запуск нового может протестировать программное обеспечение, поддержка функции импорта файла DBC (функция DBC может протестировать Описание программного обеспечения).

Вся моя компанияБанкаАнализатор шиныИспользуется для разработки, тестирования, управления, технического обслуживанияБанкаСеть, запись, отправка и получение, анализ данных шины, С соответствующим программным обеспечением вы можете работать с половиной усилий.

У моей компании есть различные версии операционной системы Linux, которые поддерживают устройства USBCANМы предоставим пользователям исходный код драйвера Linux и исходный код, пользователи могут изменить код в соответствии с конкретными потребностями. И устройство поддерживает связь с розетками, пожалуйста, свяжитесь со службой поддержки клиентов.

Совместимость сISO11898Стандарт, СтандартныйCAN-BusКанал.

Все виды поддержкиCAN2.0AИCAN2.0BФормат рамки, включая стандартную рамку и Удлиненная рама.

USB трансферный CAN bus анализатор совместимый ZLG easyarm CANOpen J1939 USBCAN - II 2 карты

Два канала для независимости, и может одновременно два разных скорости передачи данных CAN bus, отладка и не влияет друг на друга.

Оборудование двухканальный встроенный стандарт CAN bus 120 Ω резистор, может набрать переключатель кода, чтобы выбрать, включен или не включен.

32 аппаратных FIFO (первый, первый) кэш, емкость отправки и приема до 8000 кадров в секунду.(То есть скорость передачи данных устанавливается на максимум 1 м, длина данных, данные не теряются)

Скорость передачи данных между 5 кбит/с ~ 1 Мбит/с регулируемая (скорость передачи данных, пожалуйста, свяжитесь с нами для 5 k), с помощью верхней конфигурации программного обеспечения машины.

Моя компания general USBCAN использует специальный драйвер разработки, драйвер более ориентирован, по сравнению с собственным диском Microsoft быстрее и стабильнее.Поддержка драйверов и программного обеспечения Windows 98/2000 / me/xp / 2003/7/8/10 32/64 bit операционная система и т. Д.

Мастер с использованием промышленного класса 32-бит NXP высокоскоростной микропроцессор, оборудованием перед отправкой-40 ~ + 85 высокотемпературного старения испытания, 3x24 часа отправки и получения данных тест на полную мощность, кадры данных все потеряны.

Все продукты изготавливаются на заводской водяной пластырь, а компоненты-машинами и искусственными двойными проверками, не пустыми после сварки на заводе, гарантируем, что все продукты являются надежными и последовательными.

Можно использовать источник питания USB или 5 в постоянного тока.Нагрузка, когда интерфейс USB компьютера не в состоянии обеспечить достаточный ток, может использоваться для разделения штепсельной вилки питания 5 В постоянного тока, улучшает стабильность системы питания.

Используется усовершенствованная технология изоляции магнитных соединений, может заканчиваться, изоляция шины высокого общего режима сигнала, увеличение срока службы продукта, улучшение стабильности системы, обеспечение того, что данные не будут иметь помех.

Функция разбора протоколов, может разбирать CANOpen, Devicenet, SAE J1939, стандартные протоколы ICAN и т. Д.Будут ли полученные данные в соответствии с соглашением, согласно стандартному формату, засекреченному разделением, также можно путем отправки данных для имитации данных указанного Протокола.(Для управления импортным оборудованием, драйвером, автомобильным электронным датчиком или пользователи будут использовать эти соглашения, если вы не очень знакомы с этими протоколами, эта функция поможет вам ускорить процесс проекта) подробнее см. Программное обеспечение CANPro.

I компания для автоматического электронного пользователя поддерживает новое программное обеспечение DBC, это программное обеспечение поддерживает Анализ импорта файлов DBC.Используя аналитическую функцию, вы можете интуитивно видеть данные о раме в каждом из данных из значения ECU и части параметров транспортного средства, можно использовать, чтобы сломать транспортное средство может сигнализировать и отладить техническое обслуживание, сделайте необходимые инструменты для пользователей автомобильной электроники, Сэкономьте вам много времени.См. Подробное тестирование программного обеспечения.

Отправка и получение данных, обработка данных, анализ данных, отправка CANopen protocol simulation master-slave station оборудования и т. Д. Функция очень богата, для получения подробной информации см. «программное обеспечение в деталях.

Вся наша компания поддерживает две разработки, чтобы предоставить ссылку для разработки богатых процедур, которые и обеспечивают полную техническую поддержку двух разработок, как показано во втором развитии.

USBCAN-II C2CANOPEN6

Спецификация протокола

Моя компания Все анализаторы CAN полностью поддерживают формат рамы CAN2.0, CAN2.0 B, стандартную спецификацию ISO11898.Поддержка может получить Базовый Дисплей данных и моделирование для отправки, может поддерживать все стандартные или Нестандартные протоколы CAN bus.

Может анализатор для поддержки высокоскоростной, низкоскоростной отказоустойчивый может отправлять и получать данные, а также может быть внешним одиночным может преобразователем, поддерживающим одиночную банку.

Широко в технологии USBCAN серии поддержки продукта для вторичного развития, мы обеспечиваем вторичное развитие и статические и динамические библиотеки звеньев, предоставляем процедуры разработки и пример исходного кода, функция библиотеки проста и удобна в использовании, пользователь может забрать наше USBCAN оборудование, применяемое к их собственным проектам, При возникновении проблем во вторичном развитии мы обеспечим идеальную техническую поддержку;Если у пользователя нет возможностей для развития, мы можем выполнить OEM или custom.

Моя компания предоставляет пользователям VB, VC, c #. NET, L abview, lab Windows, del phi и другие примеры программ и исходного кода.Обеспечивает API и вторичную разработку необходимых материалов, таких как руководство по функциональным вызовам.

В то же время мы также можем предложить без логотипа и оболочки, удобную перепродажу или наклейку карты.Без логотипа оборудование также имеет гарантию и послепродажное обслуживание.

Каждое устройство обеспечивает уникальный идентификатор оборудования, что делает его легким для пользователей в использовании и управлении оборудованием, и может через способ чтения аппаратного идентификатора для мягкого/аппаратного шифрования, максимум для защиты усилий пользователя по разработке.

Если вы хотите узнать соответствующие знания, мы можем предложить Обучающие видео продукты и части могут использовать данные.

Резистор для подключения шины CAN

Чтобы повысить надежность связи CAN, устраните сигнал помех отражения CAN-автобусного терминала, самый дальний путь в сети CAN bus обычно занимает две конечные точки, чтобы соединить резистор расторжения, как показано на рис. 3,2.Клеммы, соответствующие значениям резисторов, определяются характерным сопротивлением кабелей передачи.Например, характерное сопротивление витой пары 120 Ω, две конечные точки на шине также должны быть интегрированы с сопротивлением клеммы 120 Ω.

Клеммный резистор может заканчиваться в одном конце высокоскоростной шины CAN.Если соединение узла CAN не имеет внутреннего или не подключенного к любому терминалу, можно использовать его.

Если вы используете непосредственно интерфейсные кабели DB9, может ли отладчик подключиться к вашему устройству, на готовом кабеле часто нет сопротивления 120 клемм, сопротивление и у вас нет в онлайн-среде, вам нужно использовать резистор терминала, чтобы плюс сопротивление терминала, Чтобы гарантировать нормальную связь с сетью.

Список доставки

1. USBCAN - II C оборудование

2. Небольшой компакт-диск до 1 (включая программное обеспечение и драйвер, данные и т. д.)

3. 1,5 м квадратный открытый 1 USB кабель

Артикул 4. 35 см dupont line 2

5. 2,5 мм маленькая отвертка 1 слово

6. 120 Ом резистор 2

(4.5.6 план, не берите, чтобы отправить, посылка выгодна, чем детали товара, пожалуйста, нажмите.)
