Название: полноцветный контроллер

Модель: RF213

Суммирование

Этот продукт является высокопроизводительным rgb-светодиодным полносенсорным пультом дистанционного управления, использует самую передовую технологию управления ШИМ (модуляция ширины импульса); может управлять всеми четырьмя линиями три петли (общий анод) светодиодная полноцветная осветительная продукция, с 640000 цветами и 20 видами автоматического выбора демонстрационного режима, И имеет функцию памяти. (то есть, после отключения питания, а затем повторного открытия, свет автоматически сохранит состояние до выключения), широко используется в управлении светодиодной лентой RGB, светодиодный модуль и так далее.

Использование высокочастотного беспроводного пульта дистанционного управления 2,4G с низким энергопотреблением, дальней передачей, сильной защитой от помех, Высокая Скорость Воздушной связи, такие функции. Пульт дистанционного управления с модным и красивым внешним видом, простой функциональный. Использование емкостного сенсорного дизайна, имеет большую функцию регулировки яркости и цвета. Контроллер использует модульную конструкцию, подъемный тип клеммы способ подключения, легко для подключения всех ножей ламп.

Технические параметры

Контроллер

Рабочая температура:-20-60 ℃

Напряжение источника питания: 12-24 В постоянного тока

Выход: 3 канала

Способ подключения: общий анод

Внешние размеры: L85 & Chi; W45 & Chi; H23 мм

Размер упаковки: L105 & Chi; W65 & Chi; H43 мм

Статическая Потребляемая мощность: <1 Вт

Выходной ток: <6A (каждый канал)

Выходная мощность: 12 В: <216 Вт, 24 В: <432 Вт

Пульт дистанционного управления

Рабочая температура:-20-60 ℃

Режим питания: AAA * 2 (Не включает)

Напряжение питания: 1,5 В * 2

Частота излучения: 2,4 ГГц

Потребляемая мощность в режиме ожидания: 0,015 МВт

Ток в режиме ожидания: 60uA

Рабочий ток: 200uA

Ток излучения: 10 мА

Расстояние дистанционного управления: около 30 м

Время работы в режиме ожидания: 6 месяцев

Внешние размеры

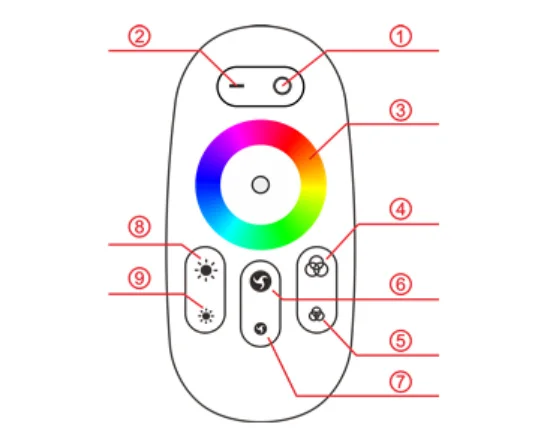

Инструкция дистанционного управления для использования

①Открытый ключ, вы можете включить контроллер в любом состоянии;

②Close key, вы можете выключить контроллер в динамическом состоянии;

③ При прикосновении к хроматическому кругу, красочный сенсорный ключ колеса, изменение статического цвета красочного колеса.

④Mode увеличение ключа, если вы хотите достичь встроенного режима в контроллере, пожалуйста, нажмите его.

⑤Кнопка уменьшения режима, если вы хотите достичь встроенного режима в контроллере, нажмите на него.

Increase клавиша увеличения скорости, скорость добавляет 1 по каждому нажатию, всего 100 уровней.

⑦Клавиша снижения скорости, скорость уменьшается на 1 при каждом нажатии, всего 100 уровней.

⑧Клавиша увеличения яркости, яркость добавляет 1 к каждому нажатию, всего 25 уровней.

Key клавиша уменьшения яркости, яркость уменьшается на 1 при каждом нажатии, всего 25 уровней.

Инструкция контроллера для использования

①: Вход V + ②: красный световой выходной катодный интерфейс

③: Зеленый световой выходной катодный интерфейс ④: Синий световой выходной катодный интерфейс

⑤: Интерфейс с катодом на входе питания ⑥: интерфейс с катодом на входе

⑦: Входной интерфейс постоянного тока, его функция аналогична предыдущему входному интерфейсу

Инструкция по использованию

1. Сопоставьте код дистанционного управления и четкий код

Контроллер может управляться одновременно с помощью нескольких пультов дистанционного управления, во-первых, вы должны соответствовать контроллеру с пультом дистанционного управления.

Код соответствия: удерживайте нажатой клавишу 1, пока индикатор не станет зеленым, затем подключите питание к ресиверу. Если индикатор загрузки приемника медленно мерцает 3 раза, это показывает завершение соответствия кода. Если индикатор нагрузки приемника показывает красный цвет, он показывает, что пульт ДУ соответствует коду.

Чистый код: нажмите клавишу 2, пока индикатор не станет желтым, затем подключите питание к ресиверу. Если индикатор загрузки приемника быстро мерцает 9 раз, он показывает завершение очистки кода. Весь пульт дистанционного управления не может управлять приемником после очистки кода.

2. Стандартное Изменение функций следующим образом:

3. Остановившись с помощью пульта дистанционного управления около 15-20 с, пульт войдет в стенд, чтобы продлить срок службы батареи.

Типичное применение

Контроллер может достичь синхронного управления, который является одним пультом дистанционного управления, может управлять несколькими контроллерами одновременно, для достижения функции синхронного управления.

Примечание:

1. Сначала Подключите провод нагрузки, следуя проводу питания;Пожалуйста, убедитесь, что короткое замыкание не может произойти между соединительным проводом перед включением питания;

2. Диапазон напряжения источника питания составляет 12 ~ 24 В, более чем диапазон напряжения может выгореть контроллер.

3. Пульт войдет в режим сна, теперь прикосновение хроматического круга будет неэффективным, только нажатие любой кнопки может пробуждать пульт дистанционного управления.
