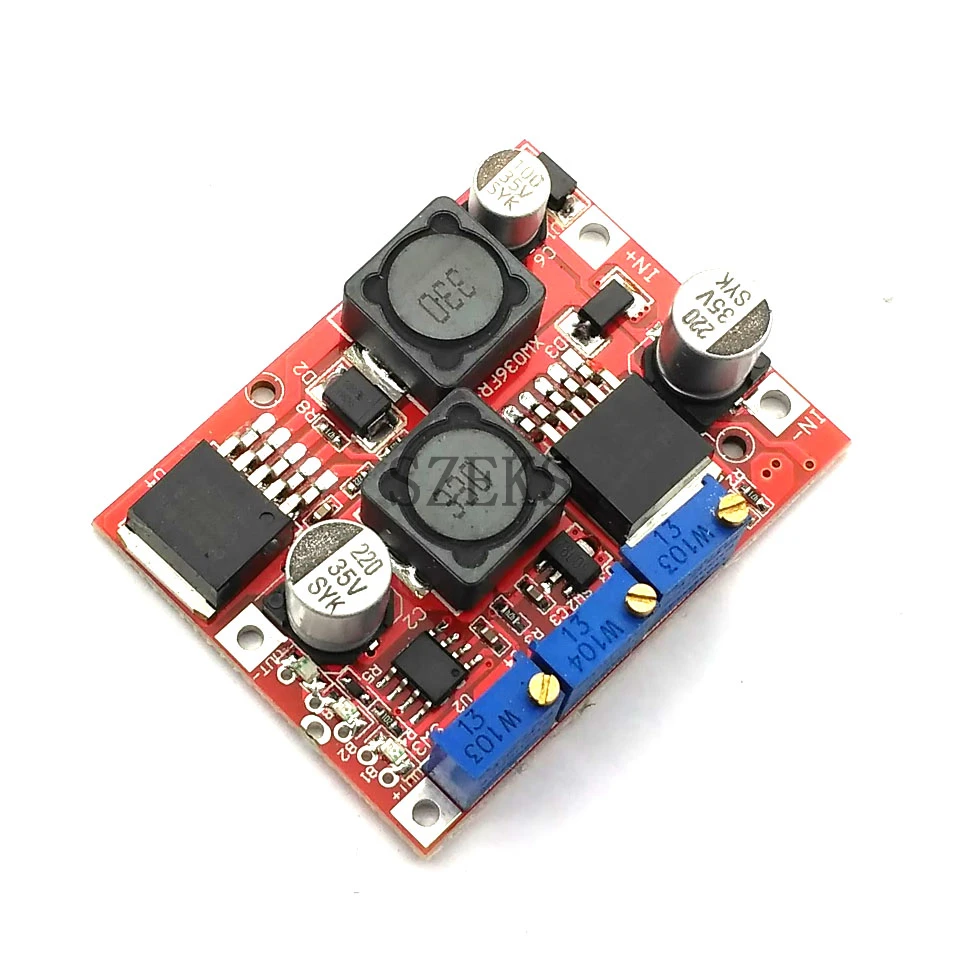

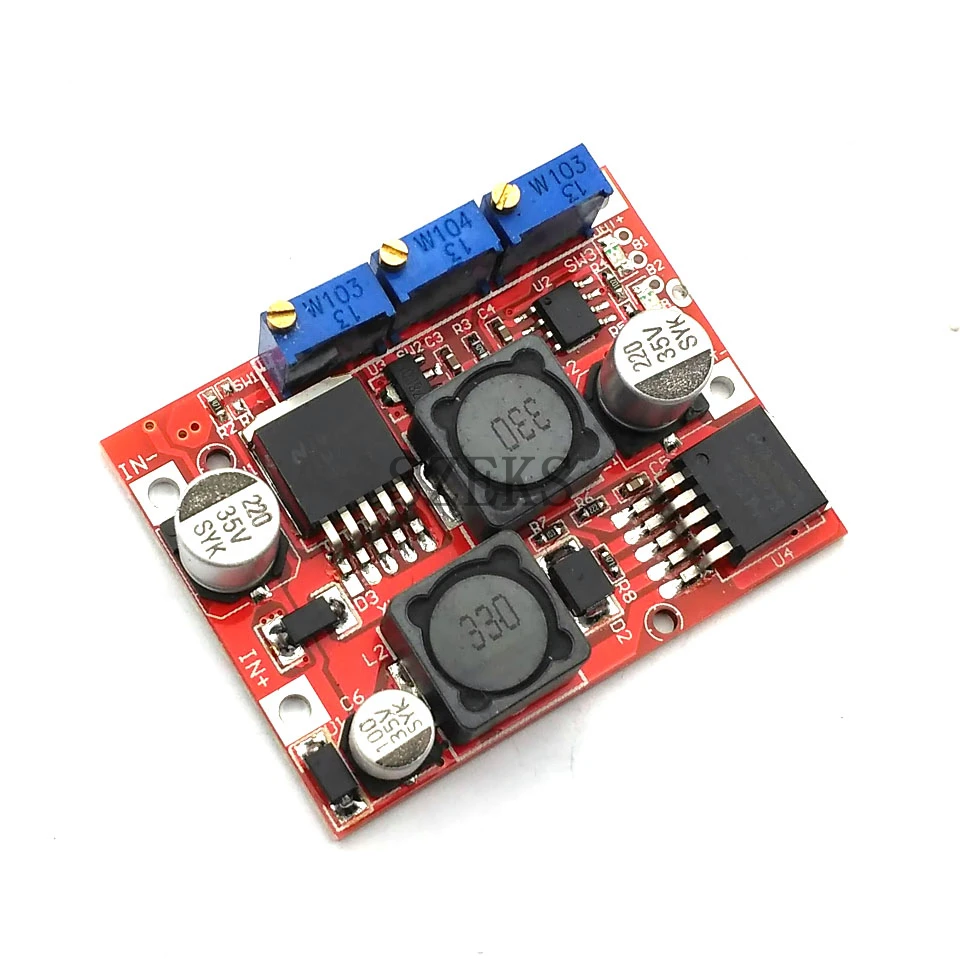

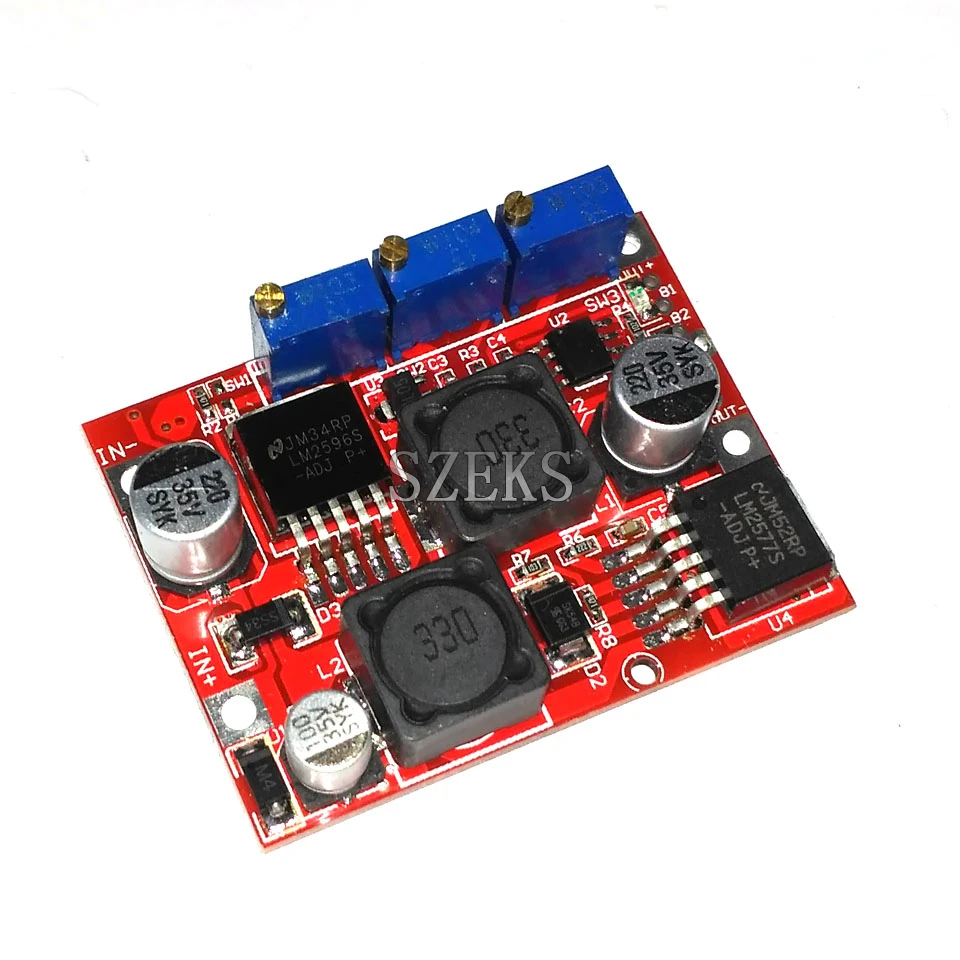

LM2577S LM2596S DC Регулируемый понижающий повышающий преобразователь CC CV модуль

LM2577S LM2596S DC Регулируемый понижающий повышающий преобразователь CC CV модуль

LM2577S LM2596S DC Регулируемый понижающий повышающий понижающий преобразователь CC CV модуль преобразователя напряжения светодиодный драйвер регулятор напряжения питания

Описание:
Мощный светодиодный привод постоянного тока
Зарядное устройство для литиевой батареи (включая ferroelectric)
Зарядное устройство 4 в, 6 в, 12 В, 14 В, 24 В
Никель-кадмиевый, никель-металлогидридный аккумулятор, зарядное устройство
Панели солнечных батарей и ветряные турбины

Технические характеристики:
Входное напряжение: 5-35 в
Выходное напряжение: плавная регулировка от 1,25 V до 30V
Номинальный выходной ток: 3 А
Макс. Выходной ток: 4A (более 15 Вт, предпочтительно с радиатором)
Размер (Д x Ш x В): прибл. 1,9x0,95x0,5 дюймов/4,8x2,4x1,3 см
Индикатор светильник
Индикатор постоянного тока (красный)
Индикатор зарядки (красный)
Полностью заряжен (зеленый)
Батарея использования:
L убедитесь, что вам нужно зарядить аккумулятор от напряжения и тока
L Отрегулируйте потенциометр постоянного напряжения, чтобы сделать выходное напряжение таким же, как и напряжение зарядки
L Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)
Используйте мультиметр в шкале тока 10 А для измерения выходных и коротких замыканий и регулировки текущего потенциометра, чтобы убедиться, что выходной ток до ожидаемого значения тока зарядки
L ток заряда передачи лампа по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
L подключен к батарее и пробует зарядку (для более чем 5 шагов, Входное устройство модуля подключено к источнику питания, выходная нагрузка не подключена к аккумуляторам)

Светодиодный драйвер постоянного тока:

L убедитесь, что рабочий ток и макс. рабочее напряжение светодиодный, который вам нужен
L Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до светодиодный макс. рабочее напряжение
Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока потенциометра
L, чтобы убедиться, что выходной ток до ожидаемого светодиодный рабочий ток
L Join светодиодный, тест (для вышеперечисленных 3 шагов, Модуль входного разъема подключен к источнику питания, выходная нагрузка не подключен светодиодный) выходная мощность этого модуля влияет на саму модулю-емкость, предварительно-и постклассная нагрузка и другие параметры; Следующие данные для профессионального оборудования, измеренные результаты, без учета других фактора.
Характеристики этого модуля: это не изолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV), зарядный модуль
Входное напряжение: 4-35 в
Выход напряжение: Плавная регулировка (1,25-алюминиевая крышка, 25В выгрузить можно регулировать)
Ток на выходе: макс. 3 А (если мощность более 15 Вт, пожалуйста, установите радиатор)
Диапазон CC: 0-2 А (регулируемый)
Вращающаяся лампа ток: CC значение X (1%-100%), по умолчанию является 0,1 раз
Минимальная разница в напряжении: 2 в
Выходная мощность: Натуральное охлаждение 15 Вт
Эффективность преобразования: 80% (чем выше выходное напряжение, тем выше эффективность)
Рабочая температура: Промышленная (от-40 градусов до + 85 градусов) (температура окружающей среды более 4 градусов, более низкое использование энергии, или добавить радиатор)
Полный рост температуры: 45 градусов
Индикатор: CC-красный, индикатор зарядки-красный, индикатор зарядки-синий.
Защита от короткого замыкания на выходе: Да, постоянный ток.
Способ подключения: можно припаять на печатной плате напрямую с помощью провода
Вход: в + Входное положительное, Входное отрицательное
Выход: выход + выход положительный, Выход Отрицательный

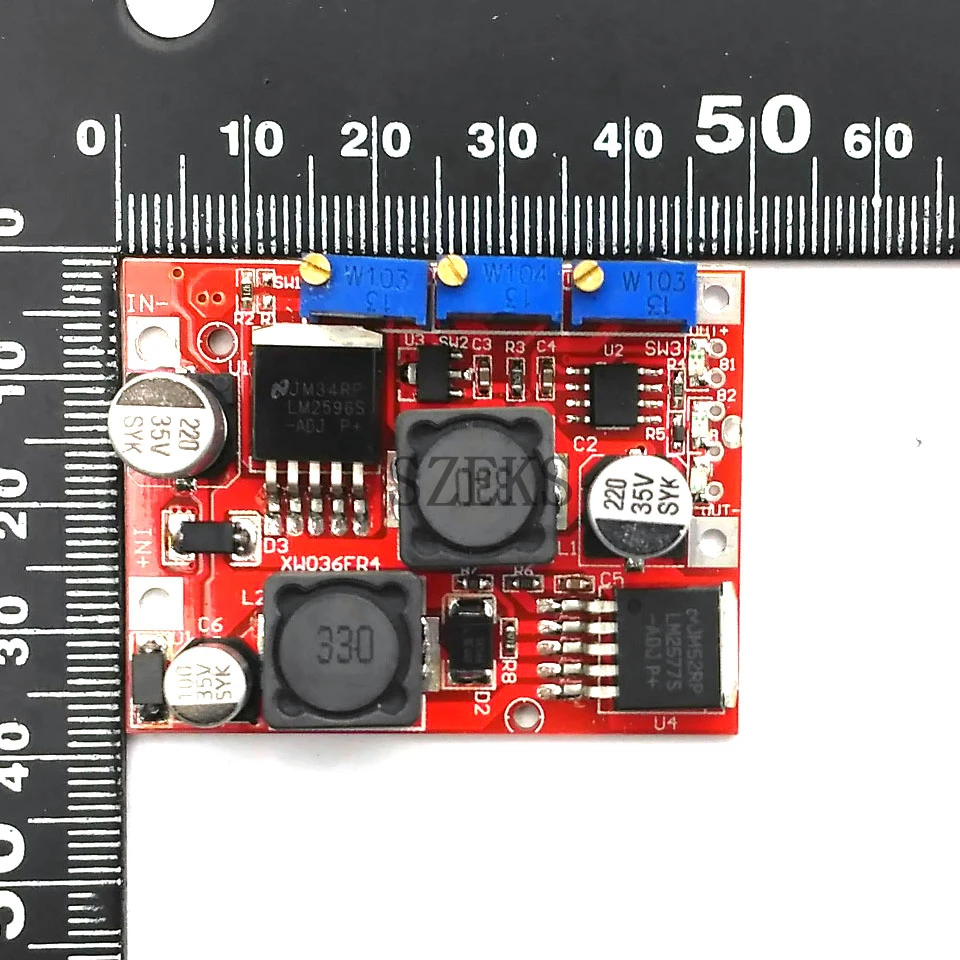

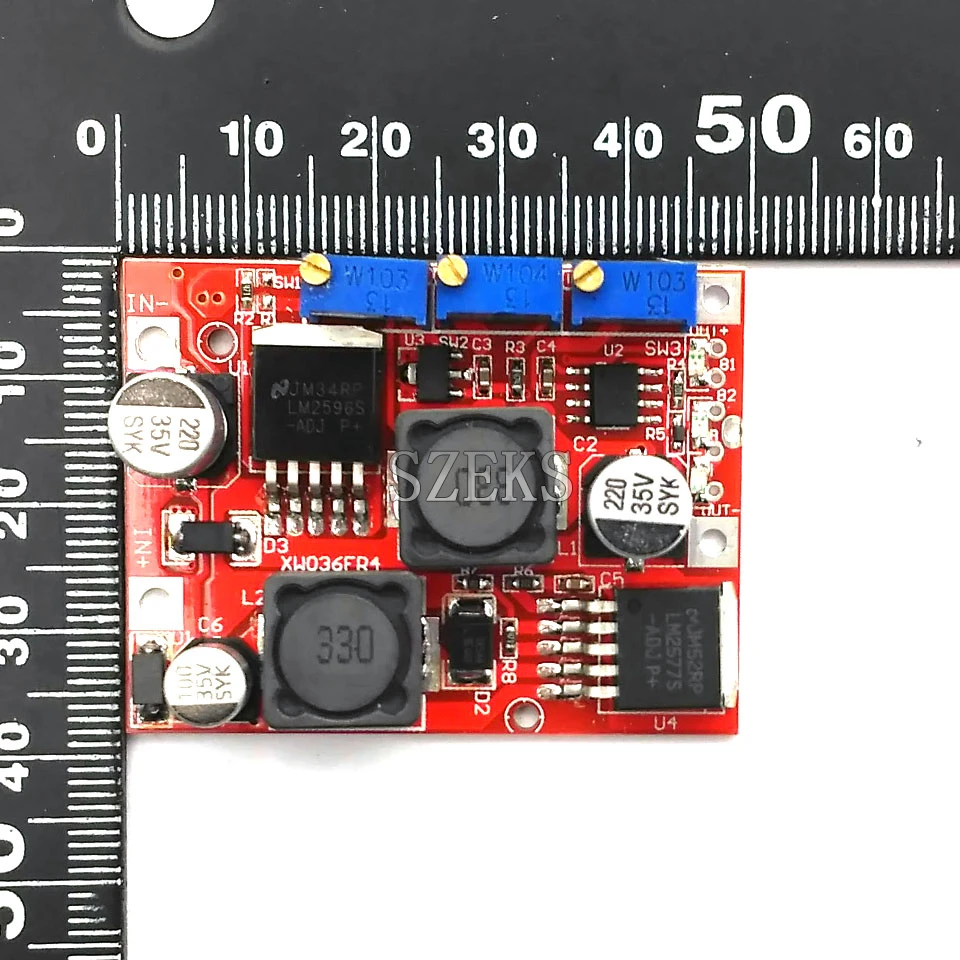

Размер модуля: 50x37x13 мм
Некоторые приложения:
Мощный светодиодный драйвер постоянного тока;
Литиевые батареи (включая ferroelectric), 4 в, 6 в, 12 В, 14 В, 24 В, зарядка аккумулятора, никель-кадмиевые никель-металлические гидридные батареи (батареи).
Панели солнечных батарей, регулятор напряжения ветрогенератора, электропитание печатной платы, например, автоматический бак, регулятор цепи.
Батарея использования:
Убедитесь, что вам нужно зарядить аккумулятор от напряжения и тока
Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет около 5 В (около).
Используйте мультиметр в шкале тока 10 А для измерения выходных и коротких замыканий и регулировки текущего потенциометра, чтобы убедиться, что выходной ток до ожидаемого значения тока зарядки
Ток заряда передачи лампа по умолчанию 0,1 времен зарядный ток никель-металл (значение постоянного тока)
Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение до плавающего напряжения.
Подключен к батарее и попробуйте зарядить (для более чем 5 шагов, Входное устройство модуля подключено к источнику питания, выходная нагрузка не подключена к аккумуляторам).
Светодиодный драйвер постоянного тока:
Убедитесь, что рабочий ток и макс. рабочее напряжение, требуемый светодиодный привод.
Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение 5 В (около).
Используйте мультиметр в шкале тока 10 А для измерения тока на выходе и регулировки тока потенциометра. Чтобы убедиться, что выходной ток-ожидаемый светодиодный рабочий ток.
Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение макс. светодиодный рабочее напряжение.
Join светодиодный, тест (для вышеперечисленных 3 шагов, Модуль входного разъема подключен к источнику питания, выходная нагрузка не подключен светодиодный)
При регулировке синего потенциометра, пожалуйста, используйте мультиметр для контроля напряжения
Вращение по часовой стрелке может повышать напряжение, вращая против часовой стрелки, может понизить напряжение
Если выходное напряжение модуля нельзя отрегулировать (выходное напряжение всегда равно входному напряжению), пожалуйста, Отрегулируйте потенциометр против часовой стрелки, 20 кругов (20 витков) или более до тех пор, пока он не будет работать.

Посылка включает в себя:
1 шт., понижающий модуль постоянного тока LM2577S LM2596S CC CV, регулируемый
