Интерфейс OBD для считывания исходных видео данных транспортного средства

TaoBaoЦены не включены в налоговую цену, если вам нужен счет-фактура, вам нужно оплатить дополнительные налоговые баллы, пожалуйста, свяжитесь со службой поддержки клиентов.

USBCAN-I Bas-это новое поколение USB-CAN Technology Co. Ltd. Шэньян Guangcheng Анализатор предназначен для развития высокой надежности и стабильности ситуации для промышленного контроля, связи в реальном времени, развития автомобильного электронного контроля оборудования, промышленного развития и т. Д. Анализатор модели имеет стандартный канал CAN, в соответствии со стандартом ISO 11898 и спецификацией CAN2.0A, CAN2.0Bprotocol, может использоваться на рынке практически всех случаев связи.

Пользователь может использовать usb-интерфейс компьютера для подключения анализатора can к шине CAN, а также для передачи данных и обработки данных в сетевой зоне CAN транспортного средства, угольная Шахта, лаборатория, Промышленный контроль, интеллектуальное сообщество и так далее.

Интерфейс USB поддерживает полную спецификацию скорости USB2.0 и USB3.0, что позволяет анализатору передавать данные о шине CAN на главный компьютер с минимальной задержкой. Анализатор с буфером FIFO и высокой скоростью преобразования может гарантировать максимальную пропускную способность, указанную в стандарте can bus на компьютере, высокую скорость, отсутствие потери передачи сообщений и приема, не теряя рамку данных. Полученное сообщение поставляется с меткой времени в реальном времени, точность может достигать 1us.

USBCAN-I Bas является мощным инструментом для разработки продукта, анализа данных, поддержки анализа протоколов транспортного средства J1939; В то же время, с небольшим размером, подключи и играй и т. Д. Но также лучший выбор для пользователей портативной системы.

Концевой резистор CAN bus-это терминальный резистор, разработанный специально для интерфейса DB9 оборудования связи CAN bus.

У моей компании есть различные версии операционной системы Linux, которые поддерживают устройства USBCANМы предоставим пользователям исходный код драйвера Linux и исходный код, пользователи могут изменить код в соответствии с конкретными потребностями. И устройство поддерживает связь с розетками, пожалуйста, свяжитесь со службой поддержки клиентов.

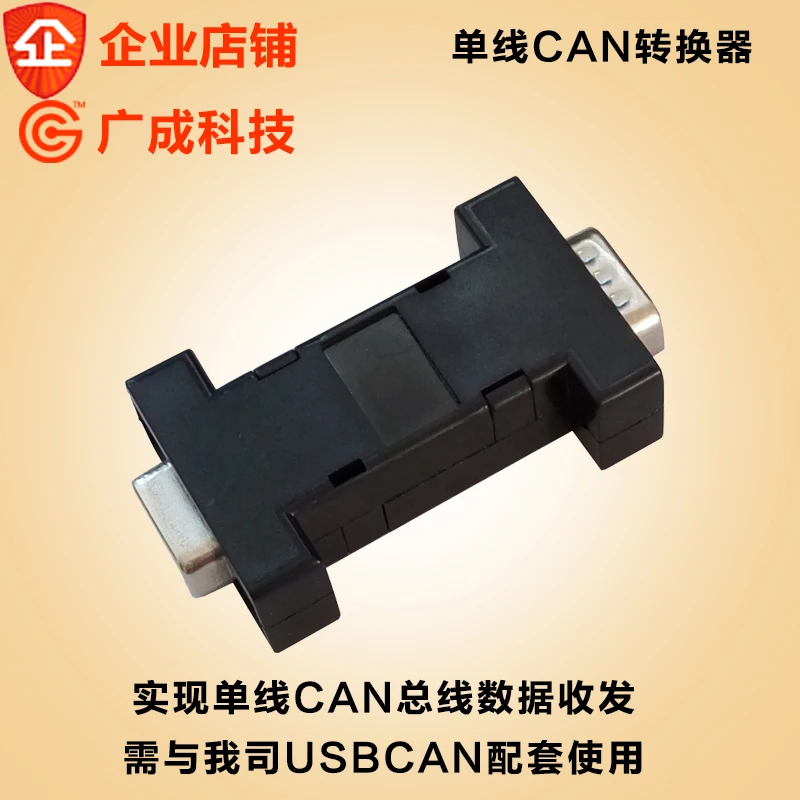

Все могут быть полностью анализатор Guangcheng технология соответствует стандарту CAN2.0B, совместим с CAN2.0A, соответствует стандарту ISO11898, может терминал может поддерживать высокоскоростную, низкую скорость может стандарту, такжеБанкаExternalSingle провод может преобразовывать расширенную поддержку одной линии CAN.

Guangcheng Technology Co., USBCAN-I оборудование Bas может отлаживать программное обеспечение анализа, разработанное нашей компанией ECAN Tools. Функция программного обеспечения очень богата, и добавлены последующие полезные функцииОтправка и получение данных, многосегментная фильтрация, автоматическая идентификация скорости передачи данных, Статистический режим, сохранение данных, передача файлов, прием ошибок, диагностика шины и другие функции. Гибкое использование этих функций может сделать анализ работать дважды результат с половиной усилий.

Моя компания USBCAN-I BasОборудование также может использовать программное обеспечение для тестирования ZLG, некоторые функции этого программного обеспечения также очень практичны, и для некоторых пользователей программного обеспечения zhouligong можно использовать наше оборудование для использования программного обеспечения zhouligong.

Функция отладки программного обеспечения и технологии анализа ECAN Tools Guangcheng

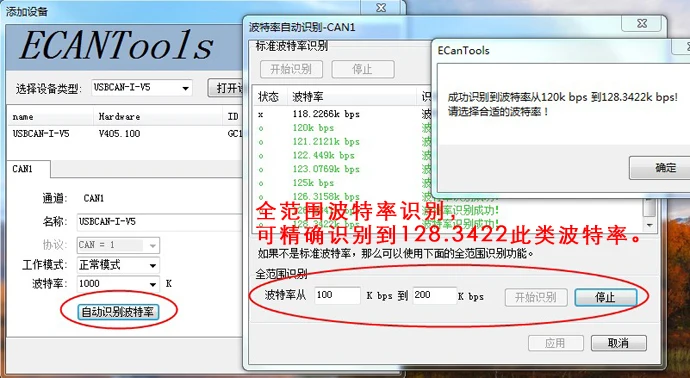

Функция автоматической идентификации скорости передачи данных

Скорость передачи данных может быть автоматически определена для передачи данных

Двухканальное оборудование моей компании может использовать программное обеспечение ECAN Tools для интеллектуального релейного устройства и интеллектуальных автономных возможностей.Гибкое использование реле и автономного режима может удовлетворить многие требования высококлассных пользователей.

Интеллектуальное реле скорости передачи данных 2 бод может быть одинаковым или отличаться, передача данных шины друг к другу.Может передавать режим мониторинга оборудования, поток данных через компьютер может видеть, например CAN1 CAN2 hair, эта функция может использоваться для тестирования двух узлов потока данных, ясно, какая Сторона указывает, какие данные, облегчают декодирование протокола связи.

Ели автобуса, до тех пор, пока активность CAN автобуса, оборудование моей компании может быть скоростью передачи данных, есть два способа определения скорости передачи данных: AСтандартная идентификация скорости передачи данных (1000K, 500K, 250K...) ,BПолный диапазон идентификации скорости передачи данных (Установите Диапазон запуска и остановки, объем скорости передачи данных для полного сканирования).Эта функция может быть использована для определения неизвестной скорости передачи данных устройства, но также может использоваться для тестирования новой разработки скорости передачи данных can.

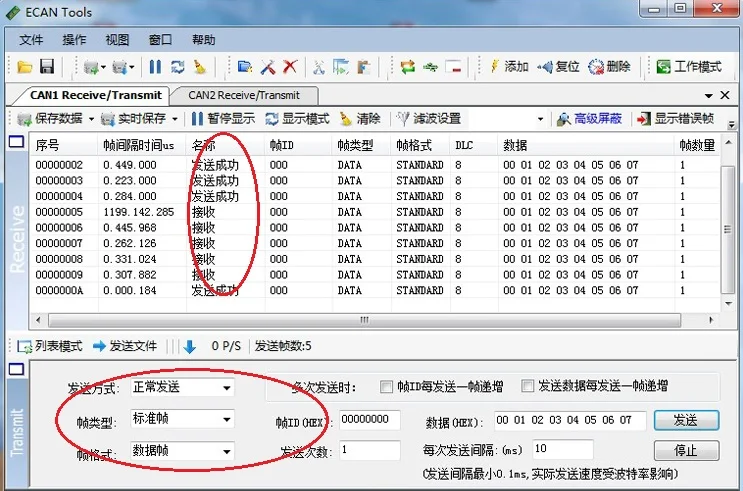

Базовая функция передачи данных CAN

Программное обеспечение может отправлять и получать стандартные данные can busCAN2.0A, CAN2.0BФормат кадра, рамка данных, удаленная рамка. Список получателей программного обеспечения может получить до 1 миллиона кадров данных, и Список получателей может быть сохранен на локальном уровне в 3 форматахТекстовый файл (.TXT), пакетный файл (.CAN), файл excel (.Csv)Эта функция удобна для пользователей для хранения и обработки данных, пакетные файлы могут быть отправлены обратно в программное обеспечение can bus.

Моя компания ECAN Tools softwareПолучить список данныхМожет отображатьБолее 1 миллиона данных кадраИ других производителей программного обеспеченияПолучить списокПоказ3-5 миллионов кадровДанные для этогоCAN АВТОБУС на автомобиле 3000 кадров в секундуО количестве данных, это верноСлишком маленький.

Расширенная функция передачи данных CAN bus

При отправке данных может быть настроен для отправки общего режима и режима отправки списка, режим списка может редактировать несколько данных can, может быть отправлен список данных can,Отправка петлиИ,Отправить список сохранения/загрузки.

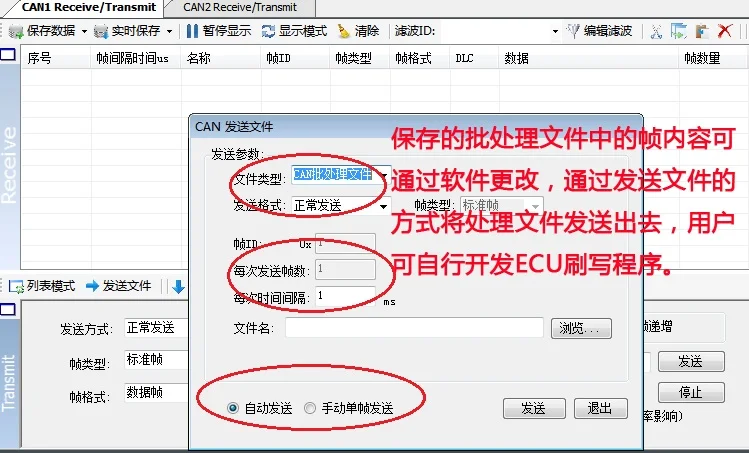

Файлы отправки могут быть пакетными (. Может) согласно информации о времени, полученной и отправленной обратно в автобус CAN, пакетный файл через редактор блокнота, после редактирования документа может быть достигнут фактическим написанным пользователем контентом для отправки.

. Банка.ЭБУ

, ID

БанкаЭБУ

IDIDIDID

IDID

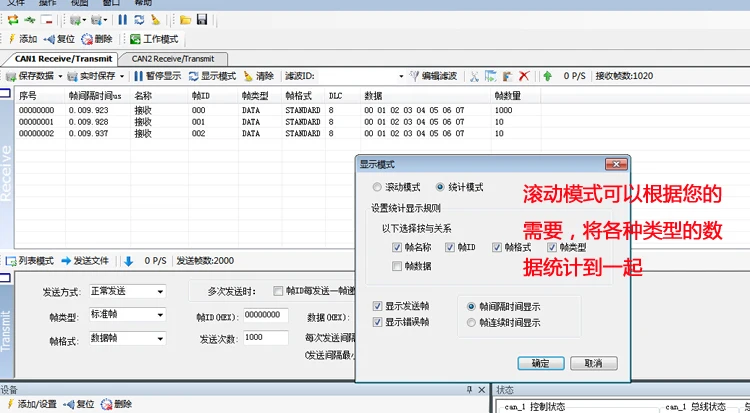

Интеллектуальная функция сортировки данных

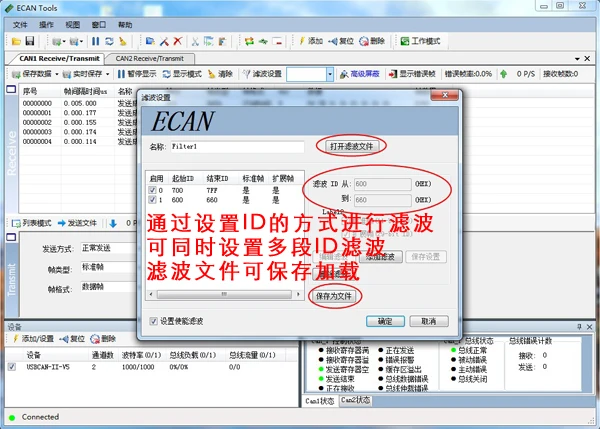

Программное обеспечение может быть настроено для получения блока, вы можете выбрать для маскировки кадра ID, не показывать данные указанного ID.Программное обеспечение после получения данных в интерфейсе защитного набора может отображать полученный идентификатор кадра данных, добавив список блоков, начнется с заданной маскировки данных кадра ID, позже не будет отображать рамку с этим идентификатором в начале всех данных.Эта функция легко блокирует, не хочу видеть данные, чтобы облегчить анализ данных.

IDIDIDIDData maskingID

Эта функция идеально подходит дляАвтомобильная Шина CAN и другая большая система потока данных. Объем данных для анализа в работе Ассамблеи, чтобы увидеть ослепительный, но на самом деле, есть много данных, что они не заботятся. Гибкое использованиеФункция экранированияМожет значительно уменьшить нагрузку на аналитика, пользователь не может заботиться о данных в наблюденииДля облегчения более поздней обработки данных.

ECAN инструменты

(1)Контроллер внутреннего перелива FIFOОпределенный период времени сообщение автобуса слишком плотное, в результате чего USBCAN слишком поздно получить, возникновение потери пакета.

(2)Сигнал об ошибке контроллера CANШина имеет несколько ошибок передачи или приема, счетчик ошибок превышает порог тревоги, и значение количества ошибок может быть отображено.

(3)Может контроллер отрицательной ошибкиШина имеет несколько ошибок передачи или получает ошибки, что приводит к тому, что контроллер может войти в отрицательное состояние ошибки и отобразить значение количества ошибок.

(4)Может ли контроллер потерятьсяЭтот узел и другие устройства при конкурентном отказе шины, исходящее сообщение будет находиться в следующем режиме холостого хода автобуса при отправке, может захватывать соответствующую информацию об ошибке и отображаться.

(5)Ошибка шины контроллера CANАвтобусная отправка или получение ошибок, значение счетчика ошибок будет накапливаться и может уловить неправильную информацию, такую как ACK, CRC, определенные сообщения об ошибках.

Аккрк

6БанкаИз-за периода времени, когда вы не обмениваетесь данными с ПК, номер оборудования для хранения пакетов выходит за пределы аппаратной емкости, новое полученное сообщение будет покрывать первое сообщение.

ПК

БанкаUSBCAN-II PRO

Двухканальное оборудование моей компании может использовать программное обеспечение ECAN Tools для интеллектуального релейного устройства и интеллектуальных автономных возможностей.Гибкое использование реле и автономного режима может удовлетворить многие требования высококлассных пользователей.

Интеллектуальное реле скорости передачи данных 2 бод может быть одинаковым или отличаться, передача данных шины друг к другу.Может передавать режим мониторинга оборудования, поток данных через компьютер может видеть, например CAN1 CAN2 hair, эта функция может использоваться для тестирования двух узлов потока данных, ясно, какая Сторона указывает, какие данные, облегчают декодирование протокола связи.

ECAN ToolsCAN

CAN2CANCAN1CAN2

USBCAN-II PRO

Интеллектуальный автономный режим, пользователь может использовать блокнот (. TXT) инструкции, загрузите CAN-устройство, после загрузки CAN power может работать в соответствии с инструкциями в блокноте в автономном режиме, может быть автономная Инструкция: отправка, задержка времени и запуск отправки, получение модифицированных общих функций, таких как отправка пользователей, даже если не два программного обеспечения разработки, Также может легко внедрить автономное автоматическое управление.Электричество может отправлять данные автоматически, эта функция может быть использована в тестировании производственной линии, соглашение о трещине после данных моделирования и т. д., и широкое использование.

1/может быть произвольно определен can1 или can2 Отправка данных.

2/может редактировать автобус can для отправки данных, эта функция не должна иметь профессиональных разработчиков, только нужно использовать простые инструменты блокнота для редактирования логики для отправки данных, носит вторичный характер.

3/Автономный режим на самом деле является умным релейным режимом, не только может быть простым в реализации приемника данных и трансформации, но также может быть изменен заранее в соответствии с правилами пересылки, например: согласно определенному идентификатору для триггера, для передачи данных, Также можно установить данные, которые необходимо заменить, какие данные не нужно заменять, вы также можете установить номер цикла и временной интервал.

. Разработка txtCANCANTwo 1/Can1can2

2/Банка

3/ID

1us1MCAN--8000/0.125ms18000

1us ЭБУ0,1 ms

Может ли быть введена функция тестового программного обеспечения

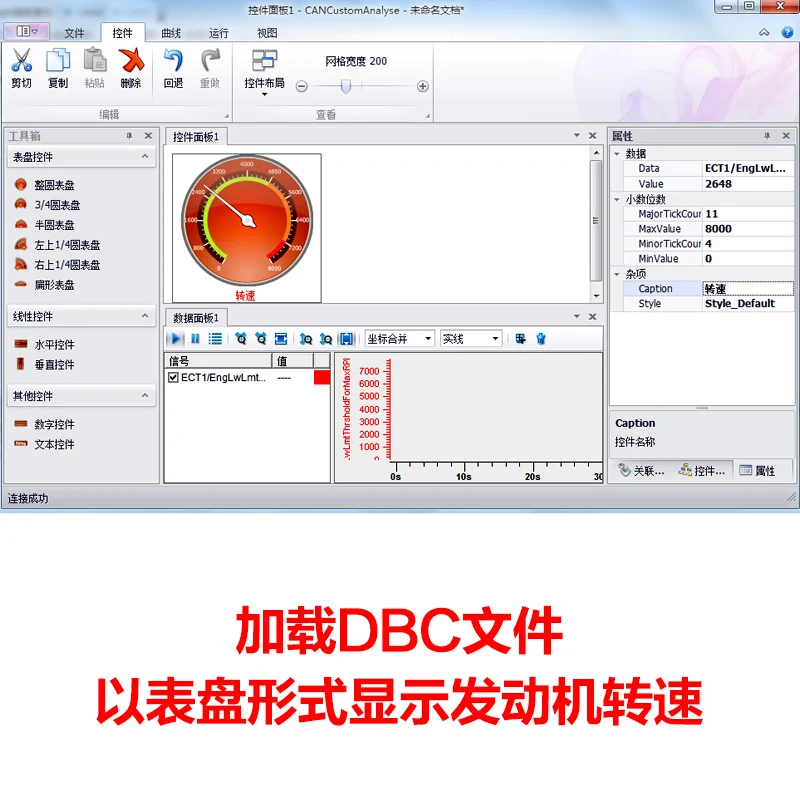

Функция анализа файлов с низким дбк

Используется для разборки протоколов BMS для зарядки, протокол J1939, используется для тестирования технического обслуживания транспортного средства, декодирования данных транспортного средства и т. д.Нажмите «загрузить DBC», выберите соответствующий файл DBC open, протокол J1939, например, выберите J1939. Открытый DBC, разбор двигателя, грузовика или автобуса протокол, и т. Д.

С помощью аналитической функции можно непосредственно увидеть Значение данных рамы из ECU и некоторых параметров транспортного средства.Гибкое использование эта функция может решить транспортное средство может сигнализировать и техническое обслуживание транспортного средства, отладка функции значительно удобна для автомобиля с различными данными сбора и декодирования данных, это сделать необходимые инструменты для автомобильной электроники.

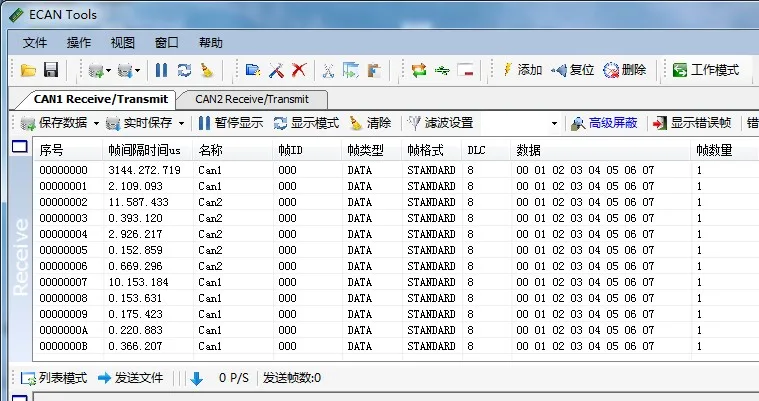

Функция меток времени в реальном времени

Программное обеспечение, извлекаемое в рамку интервала времени для меток времени в реальном времени, может быть точным для 1 США, эта промышленность-точность программного обеспечения, которого нет.Это отличная помощь для последовательности пользовательских данных.

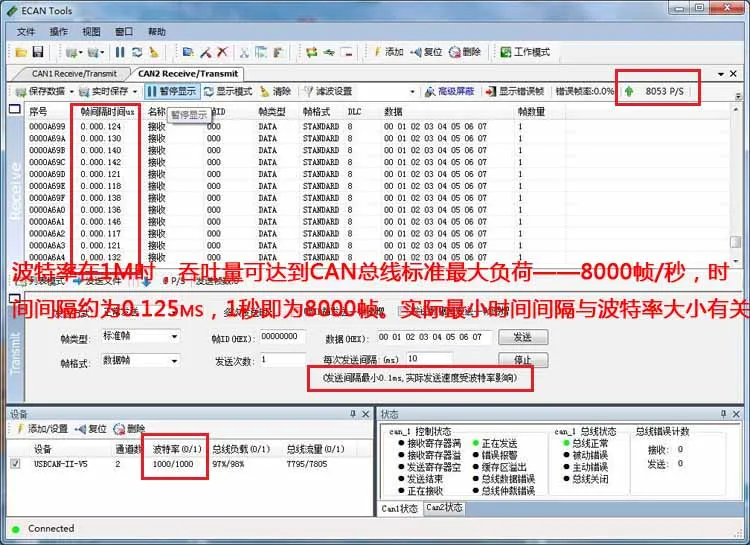

Скорость передачи данных при 1 м, пропускная способность до стандарта CAN bus-8000 кадров в секунду, максимальный Интервал времени нагрузки составляет около 0,125 мс, 1 секунда-8000 кадров.Фактический размер минимального интервала времени и скорости передачи данных.

Программное обеспечение для извлечения интервала времени для меток времени в реальном времени оборудования, может быть точным для 1 США, эта промышленность-точность программного обеспечения, которого нет.Это отличная помощь для последовательности пользовательских данных.

Выполняйте калибровку ECU пользователей, интервал времени для каждого кадра данных очень строгий, в противном случае это будет неправильно, приведет к серьезным ошибкам программа перезаписывает исходную причину невозможности запуска оборудования.Наша компания меток времени в режиме реального времени точность может достигать 0,1 мс, достаточно время, необходимое для калибровки точности.

Функция приема рамы ошибки
