Технология Guangcheng с двумя портами USBCAN2II USB can карта CanOpen J1939 анализатор для анализа

Технология Guangcheng с двумя портами USBCAN2II USB can карта CanOpen J1939 анализатор для анализа

Это видео-простое Видео устройство, подключенное к OBD интерфейсу usbcan-obd технологии в транспортное средство для чтения оригинальных данных, для начинающих использовать более подробную документацию, пожалуйста, свяжитесь со службой поддержки клиентов. Например, медленная загрузка видео, пожалуйста, терпеливо подождите.

TaoBaoЦены не включены в налоговую цену, если вам нужен счет-фактура, вам нужно оплатить дополнительные налоговые баллы, пожалуйста, свяжитесь со службой поддержки клиентов.

Если вышеуказанные данные: температура охлаждающей жидкости, скорость двигателя, скорость транспортного средства, напряжение, давление впускного коллектора, температура воздуха, скорость воздуха, положение двери на солнечной батарее, напряжение датчика кислорода, стандартные данные протокола давления топлива ISO15765 полезны для вас, наша компания может предоставить GCAN-600 модуль автоматического декодирования.

Модуль GCAN-600 может использоваться для анализа данных автомобильного интерфейса OBD can bus через UART Выход конкретного значения, пользователю больше не нужно декодировать автомобиль может быть основан на серийных данных разработки автомобильного электронного оборудования и т. Д. Для получения более подробной информации, пожалуйста, нажмите на следующую картинку, также свяжитесь с инженером по обслуживанию клиентов, чтобы проконсультироваться или позвонить.

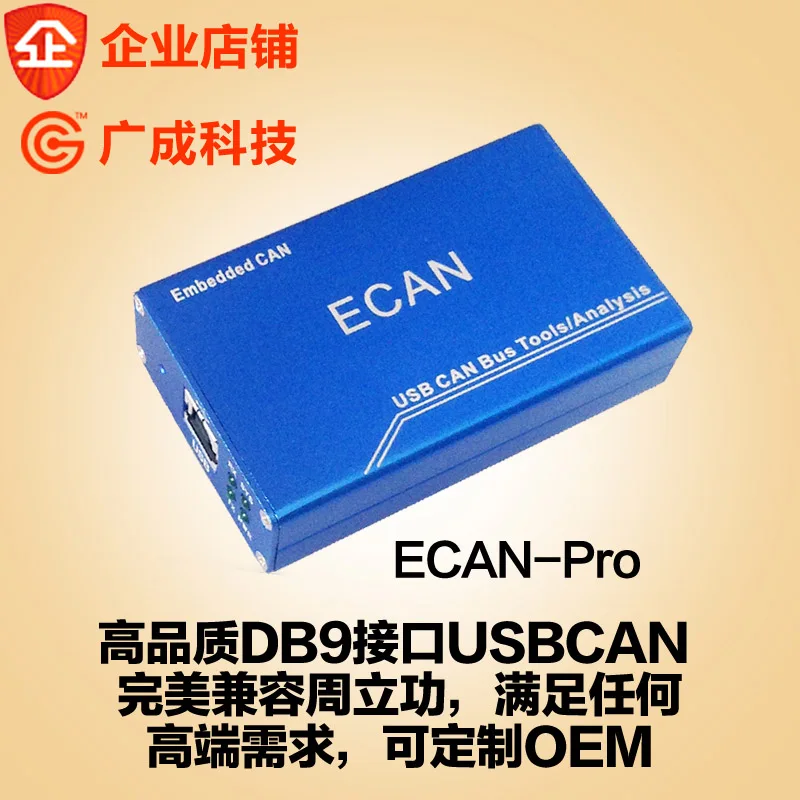

USBCAN II-Pro, ECAN Pro, может волоконно-оптический интерфейс между тремя моделями различных форм, но также поддерживает три программного обеспечения-ECAN инструменты, может протестировать, CAN Pro.

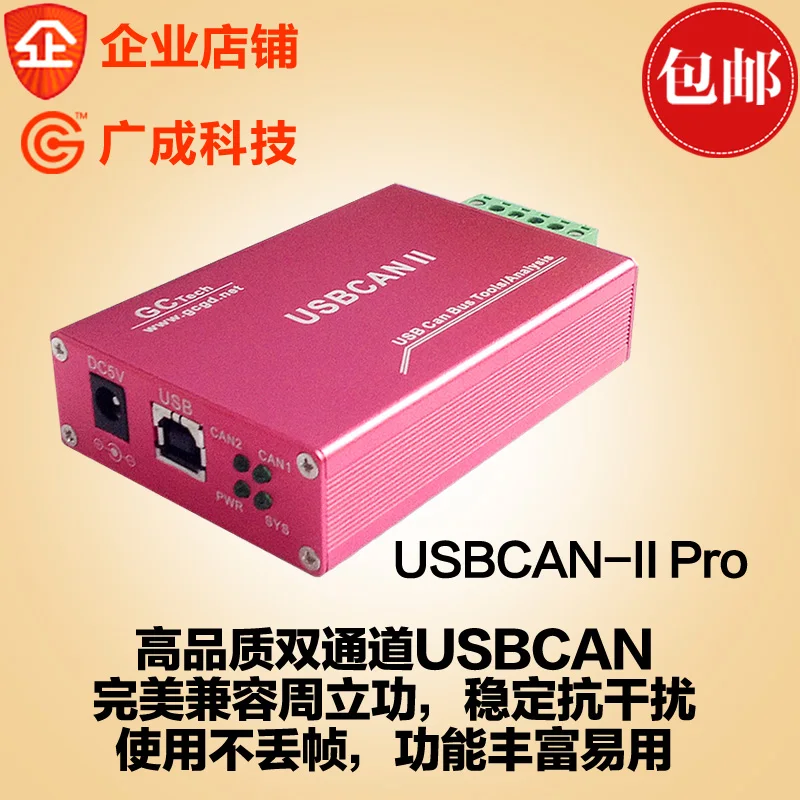

USBCAN-II Pro (ECAN Pro)-Shenyang Guangcheng Technology Co. Ltd.-это новое поколение высококачественных продуктов, наша компания специально разработала анализатор USB-CAN требует высокой надежности и стабильности ситуации для промышленного контроля, связи в реальном времени, разработки автомобильного электронного контрольного оборудования, промышленное развитие, Может использоваться в двигателе высокой мощности/инверторе рядом, в районе сильного источника помех Стабильная производительность без потери кадра. Анализатор модели имеет два стандартных канала CAN, в соответствии со стандартом ISO 11898 и спецификацией CAN2.0A, CAN2.0Bprotocol, может использоваться на рынке в большинстве случаев, связанных с возможностью общения.

Пользователь может использовать usb-интерфейс компьютера для подключения анализатора can к шине CAN, а также для передачи данных и обработки данных в сетевой зоне CAN транспортного средства, угольная Шахта, лаборатория, Промышленный контроль, интеллектуальное сообщество и так далее.

Интерфейс USB поддерживает спецификации USB2.0 и запускает полную скорость, что делает анализатор с небольшой задержкой для передачи данных шины CAN на верхнюю машину. Собственный буфер FIFO анализатора и быстрая скорость преобразования могут гарантировать на CAN bus стандарт, оговоренный в большой пропускной способности, ПК может высокоскоростной, передача сообщений без потерь и получение данных, а также не потеря кадров. Полученное сообщение с меткой времени в реальном времени, точность может достигать 1 нас.

USBCAN - Pro II (ECAN Pro) разработка продукта, CAN bus может быть мощным инструментом для анализа данных, поддержка протокола J1939;В то же время, имеет характеристики небольшого объема, подключи и играй, также является хорошим выбором пользователей портативной системы.

USBCAN - Pro II по сравнению с одноканальным оборудованием, таким как ECAN Pro, увеличенный полностью независимый, может анализировать канал на всем пути, что позволяет использовать некоторые из них не имеют функции одноканального оборудования, такие как Обнаружение и мониторинг CAN-шины, интеллектуальное реле CAN, автономное и т. Д.;Увеличенный интерфейс питания DC5V, может быть в промышленной области, чтобы офлайн можно реле и автономный режим питания;В то же время мы также сделали Обновление качества оборудования снова.

У моей компании есть различные версии операционной системы Linux, которые поддерживают устройства USBCANМы предоставим пользователям исходный код драйвера Linux и исходный код, пользователи могут изменить код в соответствии с конкретными потребностями. И устройство поддерживает связь с розетками, пожалуйста, свяжитесь со службой поддержки клиентов.

Функция отладки программного обеспечения и технологии анализа ECAN Tools Guangcheng

Функция автоматической идентификации скорости передачи данных

Скорость передачи данных может быть автоматически определена для скорости передачи данных автобуса, до тех пор, пока активность автобуса can, оборудование моей компании может быть скоростью передачи данных для идентификации, существует два способа определения скорости передачи данных: AСтандартная идентификация скорости передачи данных (1000K, 500K, 250K...) ,BПолный диапазон идентификации скорости передачи данных (Установите Диапазон запуска и остановки, объем скорости передачи данных для полного сканирования).Эта функция может быть использована для определения неизвестной скорости передачи данных устройства, но также может использоваться для тестирования новой разработки скорости передачи данных can.

Базовая функция передачи данных CAN

Программное обеспечение может отправлять и получать стандартные данные can busCAN2.0A, CAN2.0BФормат кадра, рамка данных, удаленная рамка. Список получателей программного обеспечения может получить до 1 миллиона кадров данных, и Список получателей может быть сохранен на локальном уровне в 3 форматахТекстовый файл (.TXT), пакетный файл (.CAN), файл excel (.Csv)Эта функция удобна для пользователей для хранения и обработки данных, пакетные файлы могут быть отправлены обратно в программное обеспечение can bus.

Моя компания ECAN Tools softwareПолучить список данныхМожет отображатьБолее 1 миллиона данных кадраИ других производителей программного обеспеченияПолучить списокМожет отображать3-5 миллионов кадров

Расширенная функция передачи данных CAN bus

При отправке данных может быть настроен для отправки общего режима и режима отправки списка, режим списка может редактировать несколько данных can, может быть отправлен список данных can,Отправка петлиИ,Отправить список сохранения/загрузки.

Файлы отправки могут быть пакетными (. Может) согласно информации о времени, полученной и отправленной обратно в автобус CAN, пакетный файл через редактор блокнота, после редактирования документа может быть достигнут фактическим написанным пользователем контентом для отправки.

Интеллектуальная функция сортировки данных

Программное обеспечение может быть настроено для получения блока, вы можете выбрать для маскировки кадра ID, не показывать данные указанного ID.Программное обеспечение после получения данных в интерфейсе защитного набора может отображать полученный идентификатор кадра данных, добавив список блоков, начнется с заданной маскировки данных кадра ID, позже не будет отображать рамку с этим идентификатором в начале всех данных.Эта функция легко блокирует, не хочу видеть данные, чтобы облегчить анализ данных.

Эта функция идеально подходит дляАвтомобильная Шина CAN и другая большая система потока данных. Объем данных для анализа в работе Ассамблеи, чтобы увидеть ослепительный, но на самом деле, есть много данных, что они не заботятся. Гибкое использованиеФункция экранированияМожет значительно уменьшить нагрузку на аналитика, пользователь не может заботиться о данных в наблюденииДля облегчения более поздней обработки данных.

(1)Контроллер внутреннего перелива FIFOОпределенный период времени сообщение автобуса слишком плотное, в результате чего USBCAN слишком поздно получить, возникновение потери пакета.

(2)Сигнал об ошибке контроллера CANШина имеет несколько ошибок передачи или приема, счетчик ошибок превышает порог тревоги, и значение количества ошибок может быть отображено.

(3)Может контроллер отрицательной ошибкиШина имеет несколько ошибок передачи или получает ошибки, что приводит к тому, что контроллер может войти в отрицательное состояние ошибки и отобразить значение количества ошибок.

(4)Может ли контроллер потерятьсяЭтот узел и другие устройства при конкурентном отказе шины, исходящее сообщение будет находиться в следующем режиме холостого хода автобуса при отправке, может захватывать соответствующую информацию об ошибке и отображаться.

(5)Ошибка шины контроллера CANАвтобусная отправка или получение ошибок, значение счетчика ошибок будет накапливаться и может уловить неправильную информацию, такую как ACK, CRC, определенные сообщения об ошибках.

Аккрк

6БанкаИз-за периода времени, чтобы не обменивать данные с ПК, потому что номер оборудования для хранения пакетов выходит за пределы аппаратной емкости, новое полученное сообщение будет покрывать сообщение.

ПК

БанкаUSBCAN-II PRO

ECAN ToolsCAN

2/Банка

3/ID

Функция меток времени в реальном времени

Программное обеспечение, извлекаемое в рамку интервала времени для меток времени в реальном времени, может быть точным для 1 США, эта промышленность-точность программного обеспечения, которого нет.Это отличная помощь для последовательности пользовательских данных.

Скорость передачи данных при 1 м, пропускная способность к стандартной нагрузке CAN bus-8000 кадров в секунду, временной интервал около 0,125 мс, 1 секунда-8000 кадров.Размер фактического интервала времени и скорости передачи данных.

Программное обеспечение для извлечения интервала времени для меток времени в реальном времени, может быть точным для 1 США, это точность в отрасли не имеет никакого программного обеспечения.Анализ последовательности пользовательских данных очень помогает.

Выполняйте калибровку ECU пользователей, интервал времени для каждого кадра данных очень строгий, в противном случае это будет неправильно, приведет к серьезным ошибкам программа перезаписывает исходную причину невозможности запуска оборудования.Наша компания меток времени в режиме реального времени точность может достигать 0,1 мс, может достичь Время, необходимое для калибровки точности

Интеллектуальная функция реле CAN (только поддержка USBCAN - II PRO)

Двухканальное оборудование моей компании может использовать программное обеспечение ECAN Tools для интеллектуального релейного устройства и интеллектуальных автономных возможностей.Гибкое использование реле и автономного режима может удовлетворить многие требования высококлассных пользователей.

Интеллектуальное реле скорости передачи данных 2 бод может быть одинаковым или отличаться, передача данных шины друг к другу.Может передавать режим мониторинга оборудования, поток данных через компьютер может видеть, например CAN1 CAN2 hair, эта функция может использоваться для тестирования двух узлов потока данных, ясно, какая Сторона указывает, какие данные, облегчают декодирование протокола связи.

Функция приема рамы ошибки

Программное обеспечение может быть получено в рамке ошибки автобуса.Когда ошибка в кадре автобуса, вызовет помехи в автобус, что приведет к серьезному полностью параличу автобуса.Программное обеспечение ECAN Tools может получить тип и статус кадра ошибки, чтобы облегчить пользователям своевременное Обнаружение неисправности узла автобуса, своевременное ремонт или замена.

Эта функция может быть повреждена, все узлы в шине, обнаружат ошибку рамы оборудования для ремонта или замены.

Раздел данных функции фильтра

Программное обеспечение может быть настроено для получения фильтра, может быть настроено путем получения списка фильтров, начиная с некоторого идентификатора кадра для отображения данных.Установив область фильтрации ID кадра, чтобы показать идентификационные данные в рамках кадра, экранируя вне области данных.Фильтруйте список, чтобы добавить несколько диапазонов ID кадра, можно настроить стандартную рамку и Удлиненная рама.Эта функция очень проста в том, чтобы не видеть фильтр данных, удобна для анализа данных.

Эта функция может использоваться для фильтрации только для того, чтобы увидеть идентификатор кадра, например, пользователь заинтересован только в определенном сроке передачи данных идентификатора кадра, может быть настроен через фильтр, этот кусок данных интуитивно понятный дисплей.

Получение статистики в реальном времени

Получение статистики может быть получено в режиме реального времени в соответствии с соответствующими правилами, статистическими правилами включают: имя кадра, ID кадра, формат кадра, тип кадра, данные кадра, установите после правил классификации, когда полученные данные соответствуют правилам классификации, Программное обеспечение будет соответствовать правилам автоматического слияния данных и статистическому количеству.Эта функция полезна, когда данные шины, те же кадры после слияния, для облегчения наблюдения, анализ проводился на других данных.

Есть много узлов на автомобильном автобусе CAN, прерывистые, я повторяю те же данные, отправленные в автобус и связь ECU, и эти же данные, как правило, ослепляют аналитиков данных, анализ других полезных данных на шине вызывал помехи, гибкое использование функций статистики, Можно повторно объединить данные цикла в одно целое, если в это время появились новые данные в шине, вы можете увидеть.

Можно проверить

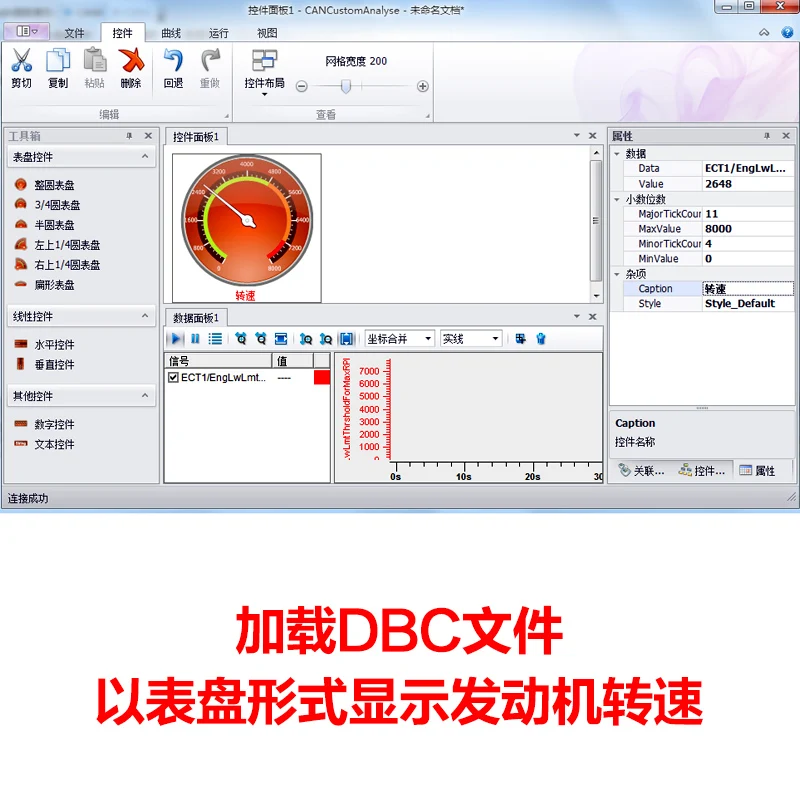

DBC функция анализа файлов
