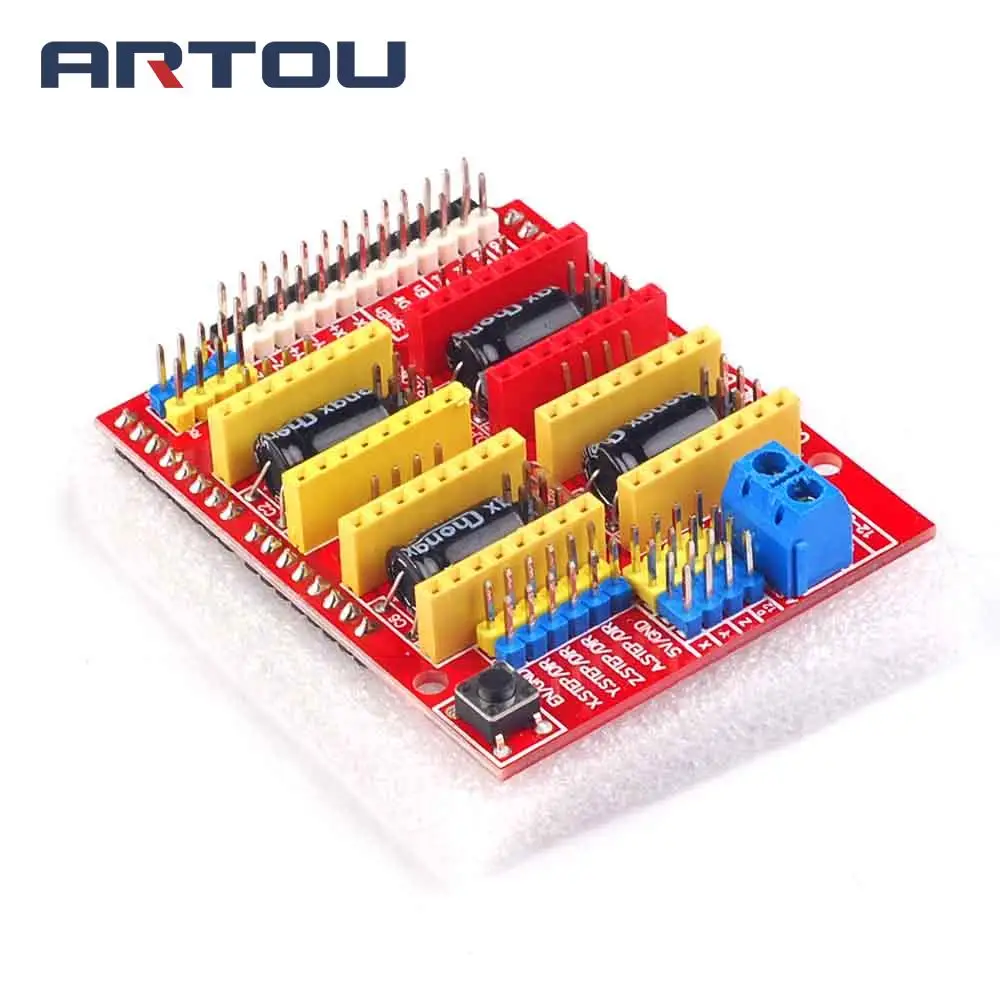

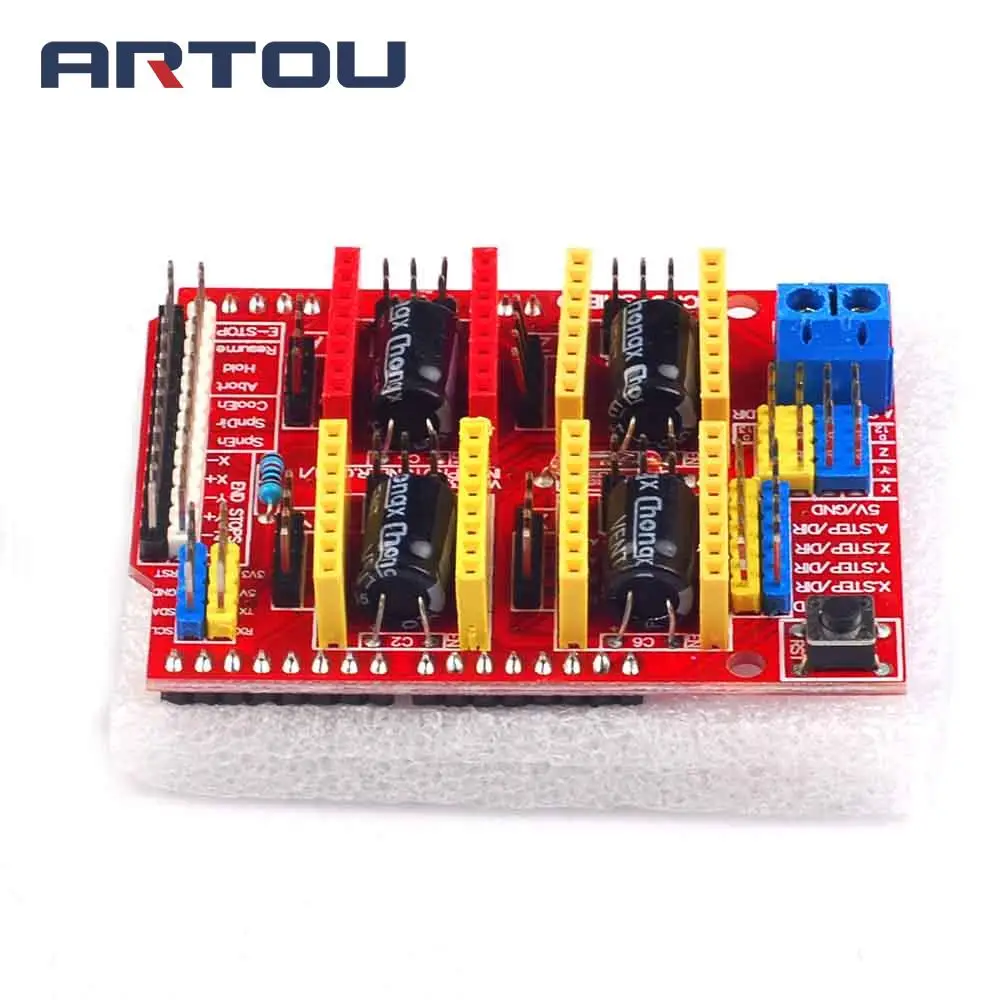

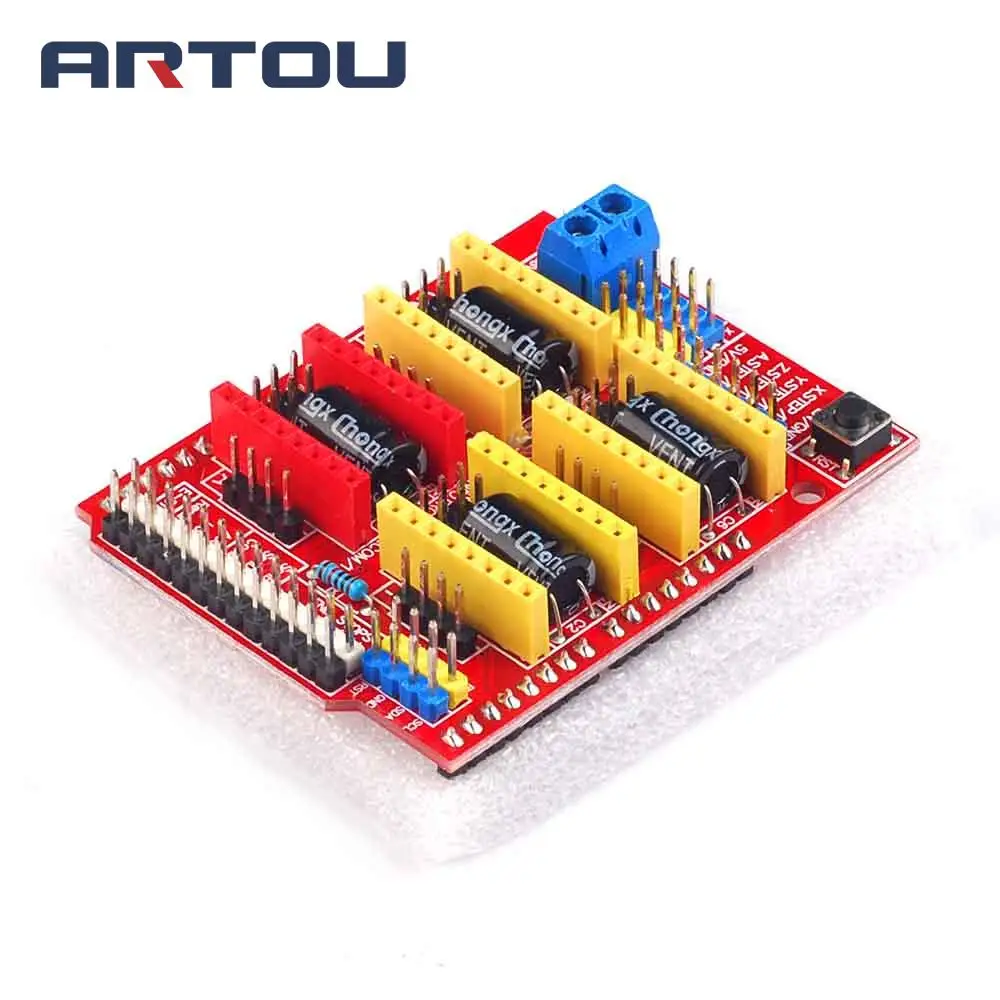

1 шт. V3 гравер 3d принтер CNC Щит Плата расширения A4988 Драйвер|driver a4988|driver 3ddriver board |
История изменения цены
*Текущая стоимость 109,93 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-05-2026 | 138.60 руб. | 141.18 руб. | 139.5 руб. |
| Feb-05-2026 | 112.79 руб. | 114.64 руб. | 113 руб. |
| Jan-05-2026 | 136.69 руб. | 139.57 руб. | 137.5 руб. |
| Dec-05-2025 | 135.77 руб. | 138.99 руб. | 136.5 руб. |
| Nov-05-2025 | 108.48 руб. | 110.78 руб. | 109 руб. |
| Oct-05-2025 | 133.51 руб. | 136.7 руб. | 134.5 руб. |
| Sep-05-2025 | 132.25 руб. | 135.23 руб. | 133.5 руб. |
| Aug-05-2025 | 131.9 руб. | 134.18 руб. | 132.5 руб. |
Описание товара
Описание продукта:
Плата расширения может использоваться в качестве платы расширения привода для гравировальных машин, 3D-принтеров и т. д. Всего 4 шага слота модуля привода шагового двигателя (обратите внимание, что эта плата не включает модуль привода шагового двигателя A4988, который можно приобрести отдельно в магазине) Он может управлять 4 каналами без входа в двигатель, и каждому шаговому двигателю требуется только 2 порта IO. То есть, 6 портов IO могут хорошо управлять 3 шаговыми двигателями, что очень удобно в использовании. Традиционные шаговые двигатели громоздкие для работы.

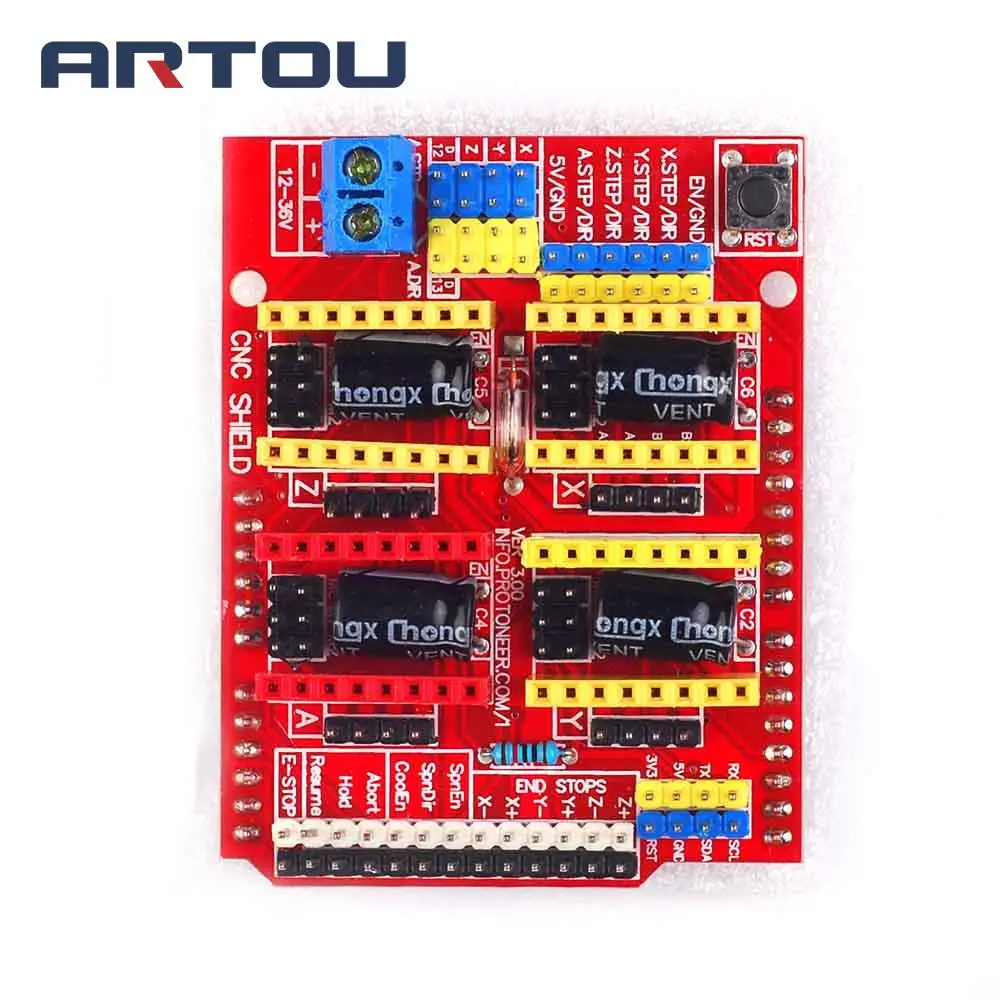

Введение соответствия между портом UNO и модулем IO
Основной контроль шагового двигателя требует контактов. Другие контакты используются в гравировальной машине или 3d-принтере. Мы не объясним их здесь. IO соответствует Приведенному выше рисунку.
UNO --- Плата расширения
8 ------------------------ EN (шаговый двигатель включен, активный низкий)
7 --------------------- Z.DIR (управление направлением оси Z)
6 -------------------- Y.DIR (управление направлением оси Y)
5 --------------------- X.DIR (управление направлением по оси X)
4 --- Z. Шаг (ось Z шаг управления)
3 -------------------- Y. Шаг (шаговый контроль оси Y)
2 ------------------------- X. Шаг (управление шагом по оси)
/Ниже приводится простая программа управления шаговым двигателем.
# Define EN 8/шаговый двигатель включен, активный низкий
# Define X_DIR 5/управление направлением шагового двигателя по оси X
# Define Y_DIR 6/управление направлением шагового двигателя оси y
# Define Z_DIR 7/ось z шаговый двигатель управление направлением
# Define X_STP 2/ступенчатое Управление по оси x
# Define Y_STP 3/Управление шагом оси y
# Define Z_STP 4/ступенчатое управление оси z
/*
/Функция: функция шага: Управляйте направлением шагового двигателя, количеством шагов.
/Параметры: dir управление направлением, dirPin соответствует DIR pin шагового двигателя, шаг pin соответствует шагового штифта шагового двигателя, шаг количество шагов
/Нет возвращаемого значения
*/
Шаг пустоты (булевое dir, байтовый dirPin, байтовый шаг, шаги int)
{
DigitalWrite (dirPin, dir);
Задержка (50);
Для (int i = 0; i < steps; i ) {
DigitalWrite (stepperPin, HIGH);
DelayMicroseconds (800);
DigitalWrite (stepperPin, LOW);
DelayMicroseconds (800);
} Долл. США
} Долл. США
Void setup(){/Установите IO pin, используемый шаговым двигателем для вывода
PinMode (X_DIR, OUTPUT); pinMode(X_STP, OUTPUT);
PinMode (Y_DIR, OUTPUT); pinMode(Y_STP, OUTPUT);
PinMode (Z_DIR, OUTPUT); pinMode(Z_STP, OUTPUT);
PinMode (EN, OUTPUT);
DigitalWrite (EN, LOW);
} Долл. США
Пустая петля (){
Шаг (false, X_DIR, X_STP, 200); /двигатель оси X Реверсивный 1 поворот, 200 шагов для круга
Шаг (false, Y_DIR, Y_STP, 200); /двигатель оси y Реверсивный 1 поворот, 200 шагов за один поворот
Шаг (false, Z_DIR, Z_STP, 200); /двигатель оси z Реверсивный 1 поворот, 200 шагов за один поворот
Задержка (1000);
Шаг (true, X_DIR, X_STP, 200); /двигатель оси X вращается 1 поворот, 200 шагов-круг
Шаг (true, Y_DIR, Y_STP, 200); /двигатель оси y вращается на один поворот, 200 шагов на один поворот
Шаг (true, Z_DIR, Z_STP, 200); /двигатель оси z вращается на один поворот, 200 шагов на один поворот
Задержка (1000);
} Долл. США
Экспериментальное явление: шаговый двигатель меняет один круг, останавливает на 1 секунду, а затем проходит один круг, тем самым циркулируя.
Стоит отметить, что при подключении к модулю A4988 будьте осторожны, чтобы не вставлять заднюю часть. Метод проводки шагового двигателя:
2A, 2B-это группа (красный, зеленый), 1A, 1B-это группа (синий, желтый), которая хочет изменить направление, изменить положение одной группы, такой как 2A, обмен с 2B.
