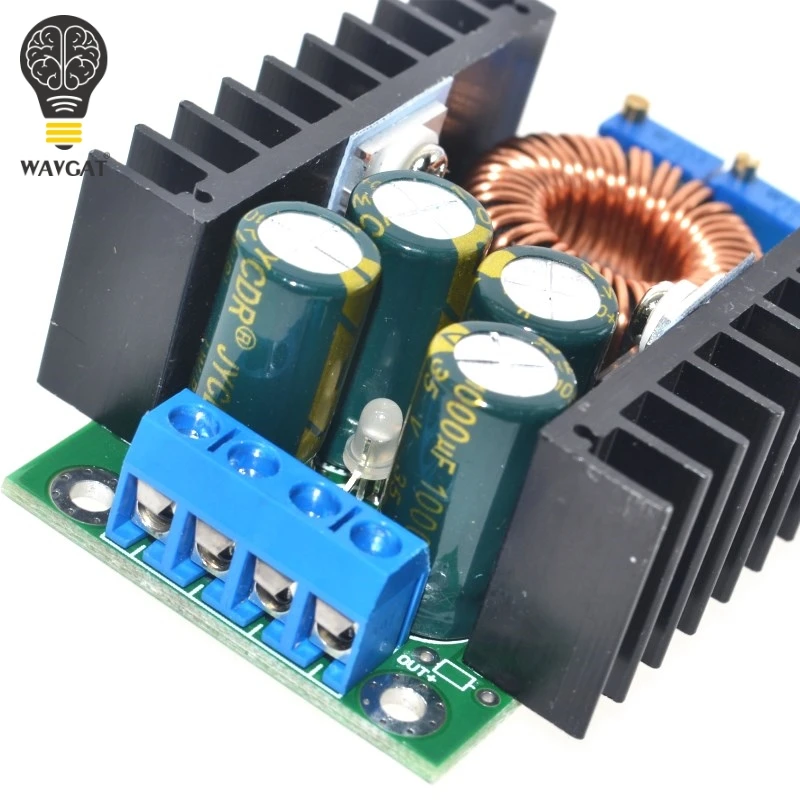

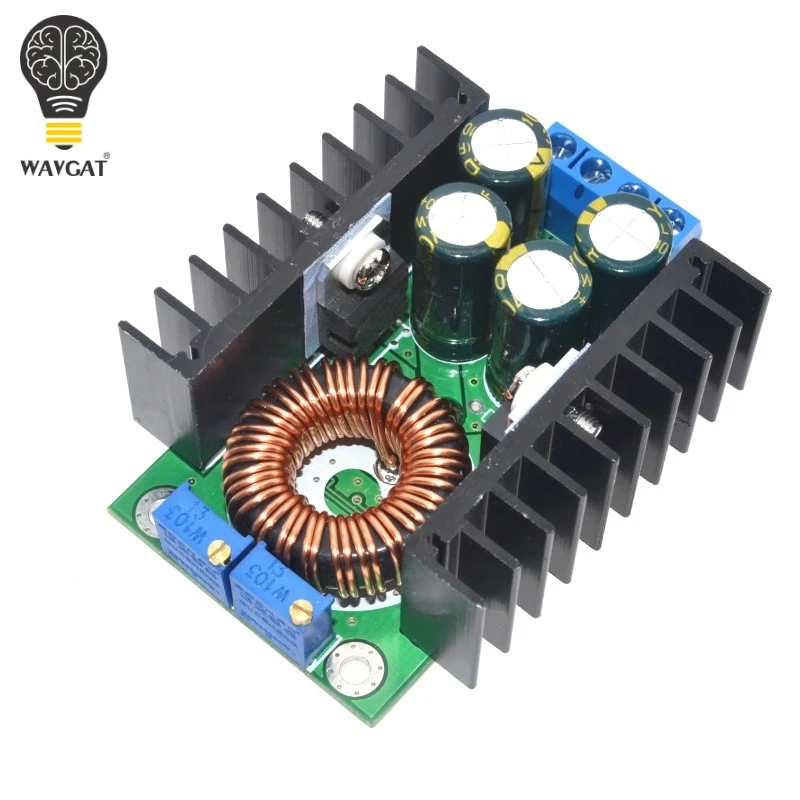

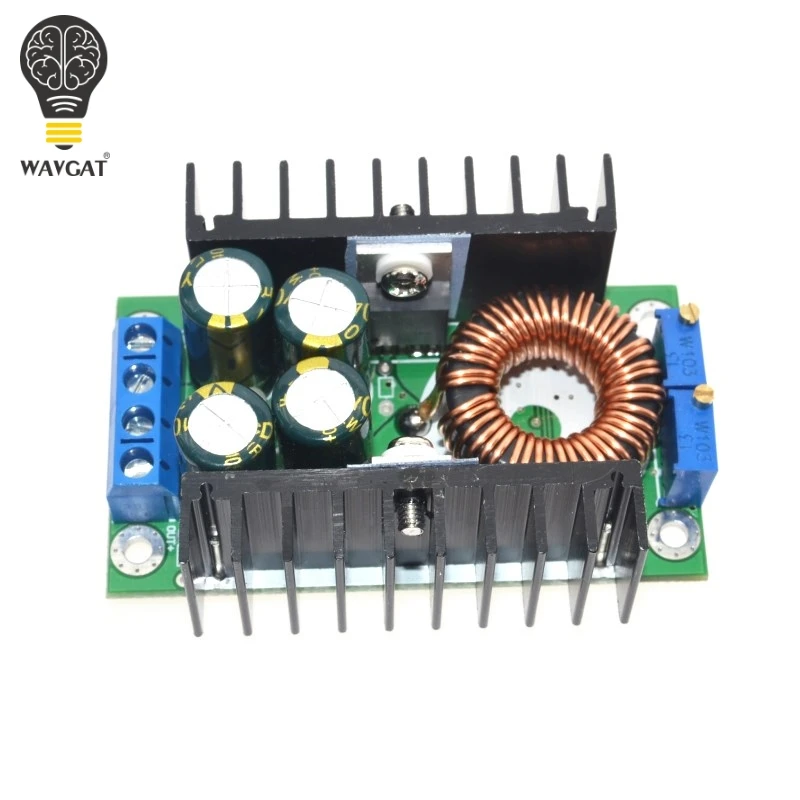

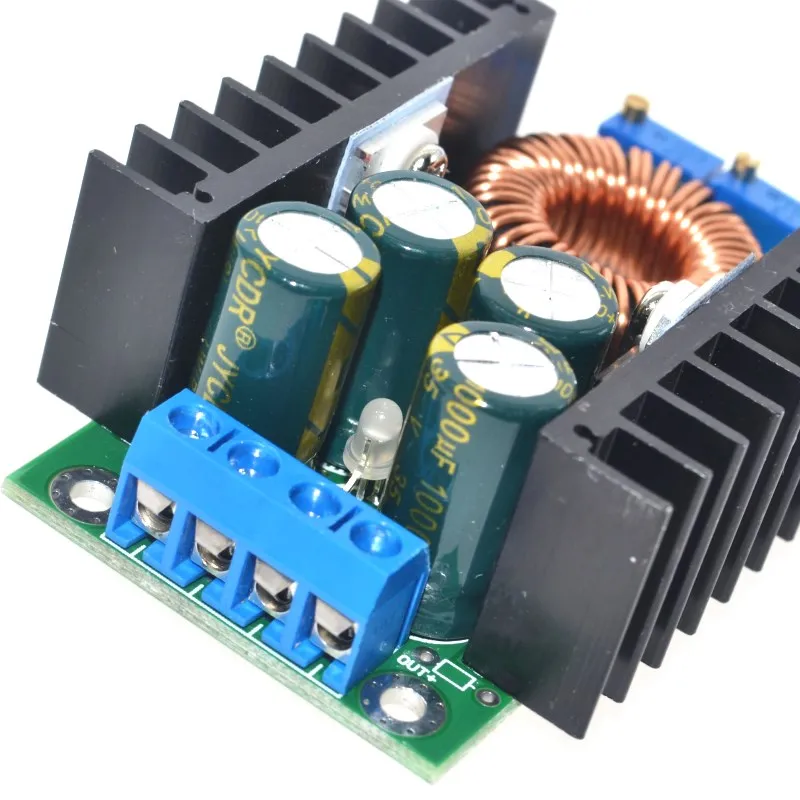

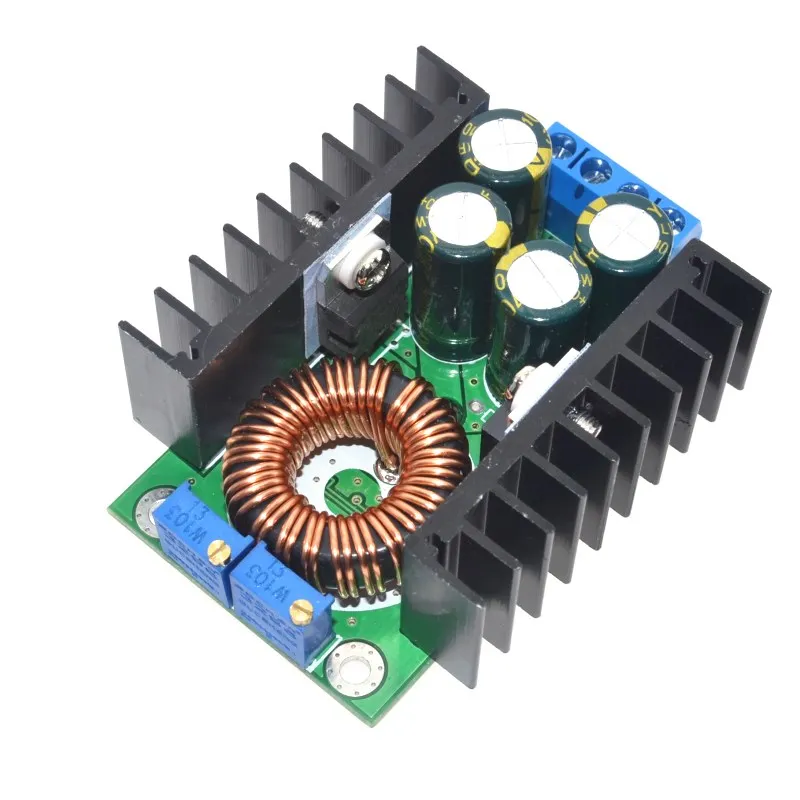

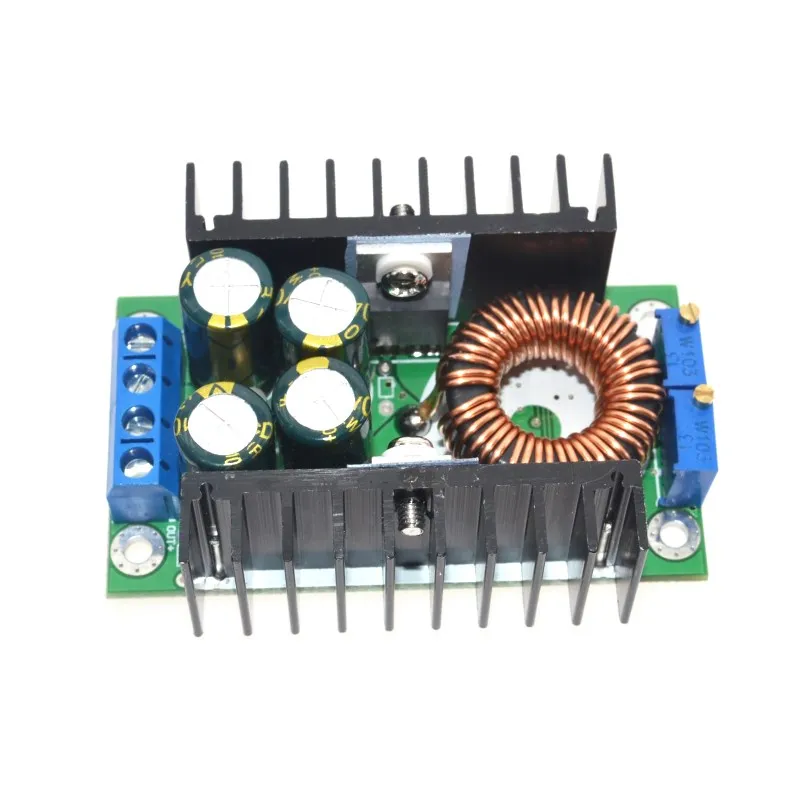

DIY электрический блок высокого качества C D CC CV понижающий преобразователь модуль

DIY электрический блок высокого качества C D CC CV понижающий преобразователь модуль

1917

1. Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
2. Входное напряжение: 7-32 В постоянного тока
3. Выходное напряжение: (1) Постоянный ток 0,8-28 в постоянно регулируется. (2) фиксированная Выходная мощность: выбор между 0,8-28 в
4. Выходной ток: 8А (когда температура трубки питания превышает 65 градусов, пожалуйста, добавьте Вентилятор охлаждения)
5. Диапазон постоянного тока: 0,2-8A (регулируемый)
6. Поворотный ток лампы: постоянное значение тока * (0,1), поверните ток лампы и связь с постоянным значением,
Например, если значение постоянного тока 3А, поверните ток лампы в 0,1 раз (0,1 * 3а = 0.3A).
7. Самое низкое давление: 1V
8. Выходная мощность: Максимальная мощность около 300 Вт
9. Эффективность преобразования: до 95%
10. Рабочая частота: 300 кГц
11. Выходная пульсация: полоса пропускания 20 м
12. Входное напряжение 24V выход 12V 5A пульсация вокруг 50mV (исключая шума)
13. Защита от короткого замыкания на выходе: есть, постоянный ток
14. Входная защита от обратной полярности: Нет
15. Выход предотвращает обратный поток: Нет
16. Проводка: терминал
17. Ток без нагрузки: типичный 20 мА (24 В переключатель 12 В)
18. Регулирование нагрузки: ± 1% (постоянный)
19. Регулирование напряжения: ± 1%
20. Скорость динамического отклика: 5% 200uS
21. Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение),
Потенциометр (CV), закрытый на входное напряжение, используется для регулирования напряжения, потенциометр (CC)
Замкнутое к выходному напряжению используется для регулирования тока (CC)
22. Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование
Температуры силовой трубки, высокая температура тепла усилена)
23. Индикатор: двойной цветной индикатор, индикатор зарядки красный, зеленый свет означает
Полностью заряжен (без нагрузки зеленый)
24. Размер (прибл.): 65x47x22 мм (Д x Ш x В)
25. Точность постоянного тока и температуры: на фактическом испытании, Температура модуля от 25 градусов
До 60 градусов, изменение постоянного тока менее 5% (5А постоянное значение тока)
26. Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)
27. Входная защита обратного подключения: нет
28. Выход предотвращает обратный поток: Нет
29. Метод проводки: соединитель amphenol

Особенности:
1. Фиксированный ток поворотной лампы в 0,1 раз превышает значение тока
(Используется для определения того, полностью ли заряжен аккумулятор при зарядке).

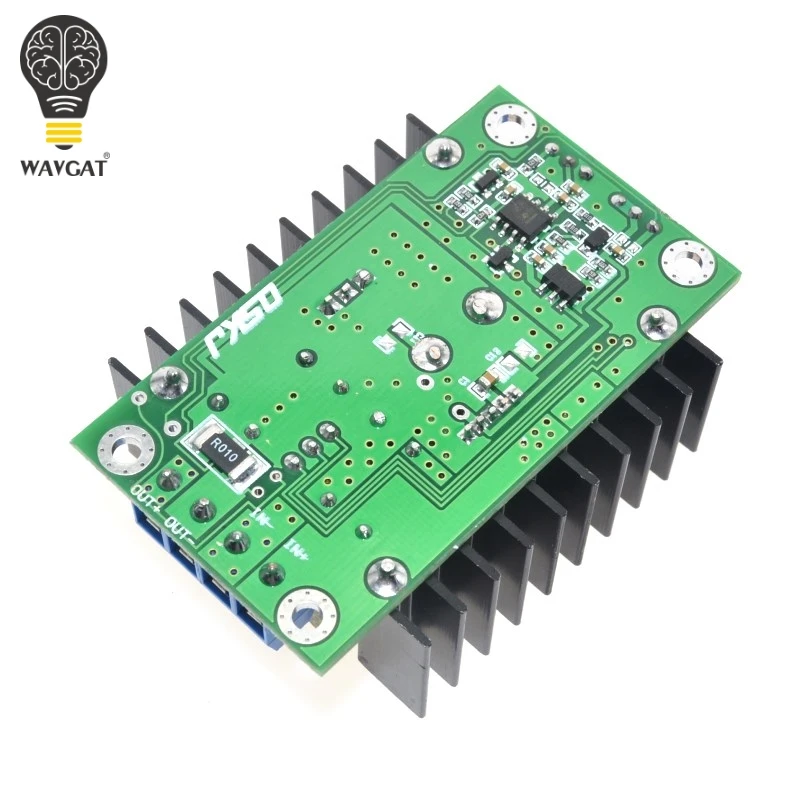

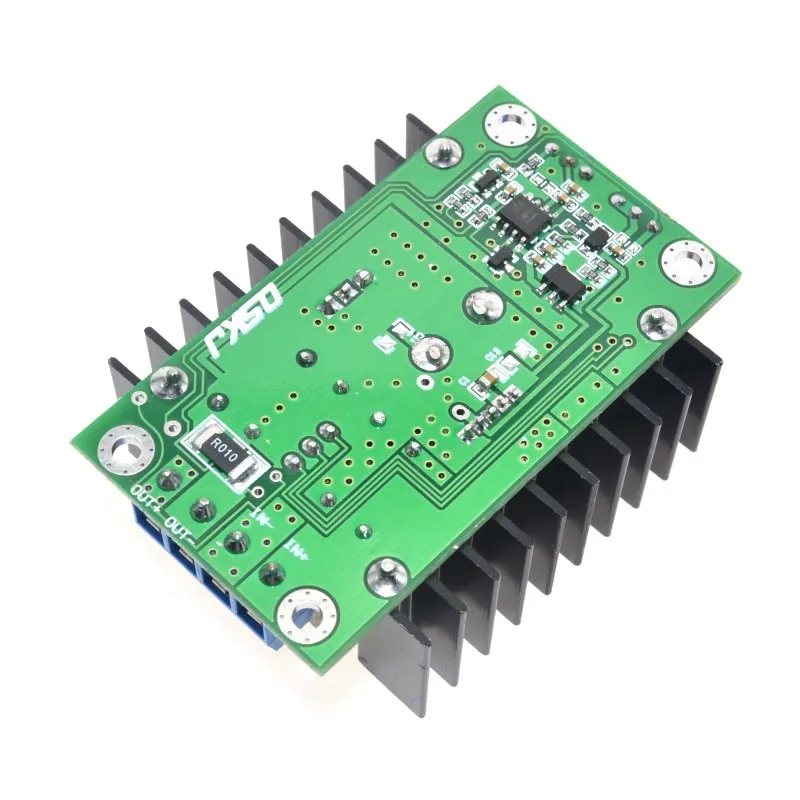

2. Изготовлен из специального эталонного IC и высокоточного токового чувствительного резистора, что обеспечивает более стабильную работу
Постоянный ток, (когда 20 °C до 100 °C постоянный ток 1A, температура дрейфа менее 1%).
Особенно подходит для светодиодного драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 8А.
4. Четыре высокочастотных емкости, могут снизить выходную пульсацию, повысить стабилизация работы.

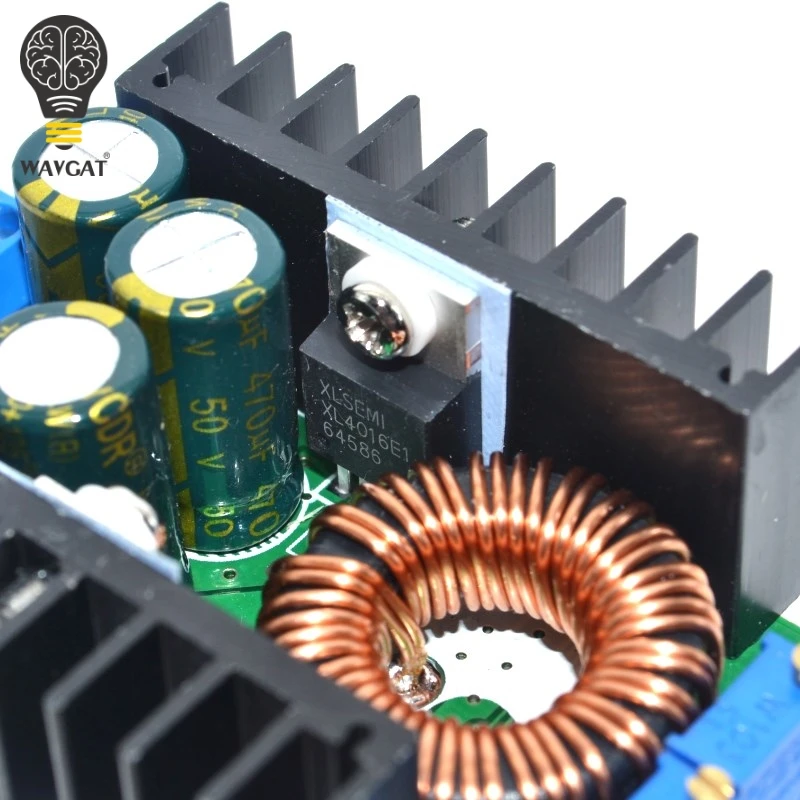

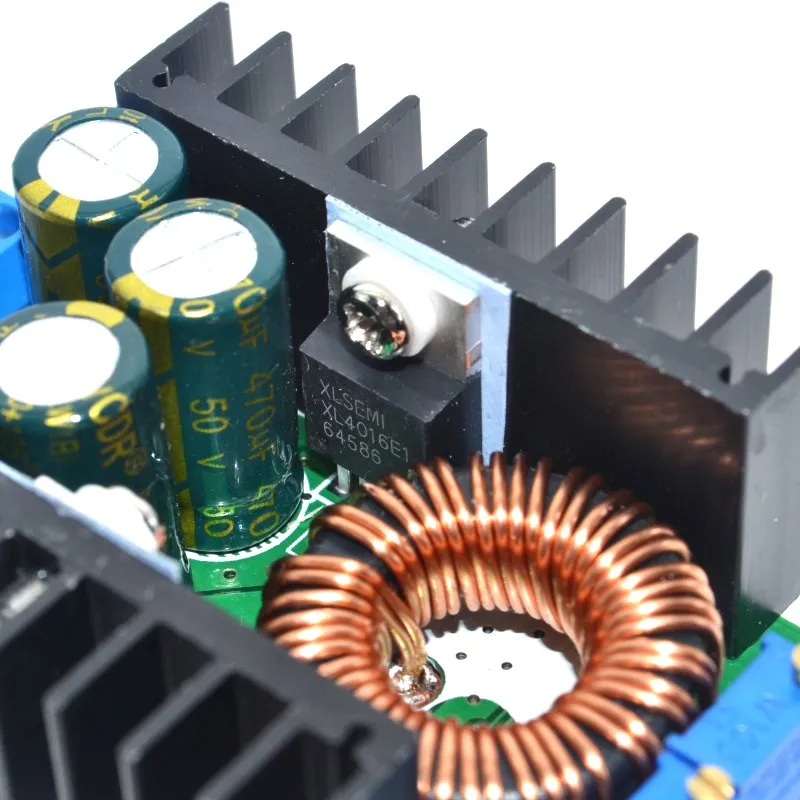

5. Двойной теплоотвод. MOS диод Шоттки независимый теплоотвод, который тепловыделение хорошее,
И не повлияют друг на друга.
6. Использование большого размера сердечника Sendust и двойной чистой медной проводки, повышение эффективности работы, снижение температуры.
7. 3296 многооборотный потенциометр, высокая точность напряжения и регулирования тока, хорошая стабильность.
8. Двойной цвет лампы, рабочее состояние быть ясным с первого взгляда
9. Напряжение и ток настраиваются, хороший эффект.

Область применения:
1. Мощный светодиодный драйвер.
2. Литиевая батарея (или свинцовый аккумулятор) Зарядка.
3. Автомобильный источник питания.
4. Низковольтная система питания.
5. Зарядка батареи 6 в, 12 В, 14 В, 24 В.
6. Бортовой Блок питания ноутбука.
7. Регулируемый источник питания.
8. Система питания низкого напряжения.

Заряде аккумулятора:
1. Убедитесь в том, что батарея поплавка напряжения и зарядный ток, который вам нужен, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение до 5 В.
3. Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и регулировки
Ток потенциометра, чтобы сделать выходной ток ожидаемым значением тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выходной без нагрузки не подключается аккумулятор.)

Светодиодный привод постоянного тока:
1. Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиода, который вам нужен.
2. Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение до 5 В.
3. Используйте мультиметр в шкале тока 10А для измерения выходного тока короткого замыкания и регулировки тока
Потенциометр, чтобы убедиться в том, что выходной ток соответствует ожидаемому светодиодному току работы.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.
5. Подключение светодиода, тест.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодом.)
